Важільно-поплавковий рівнемір

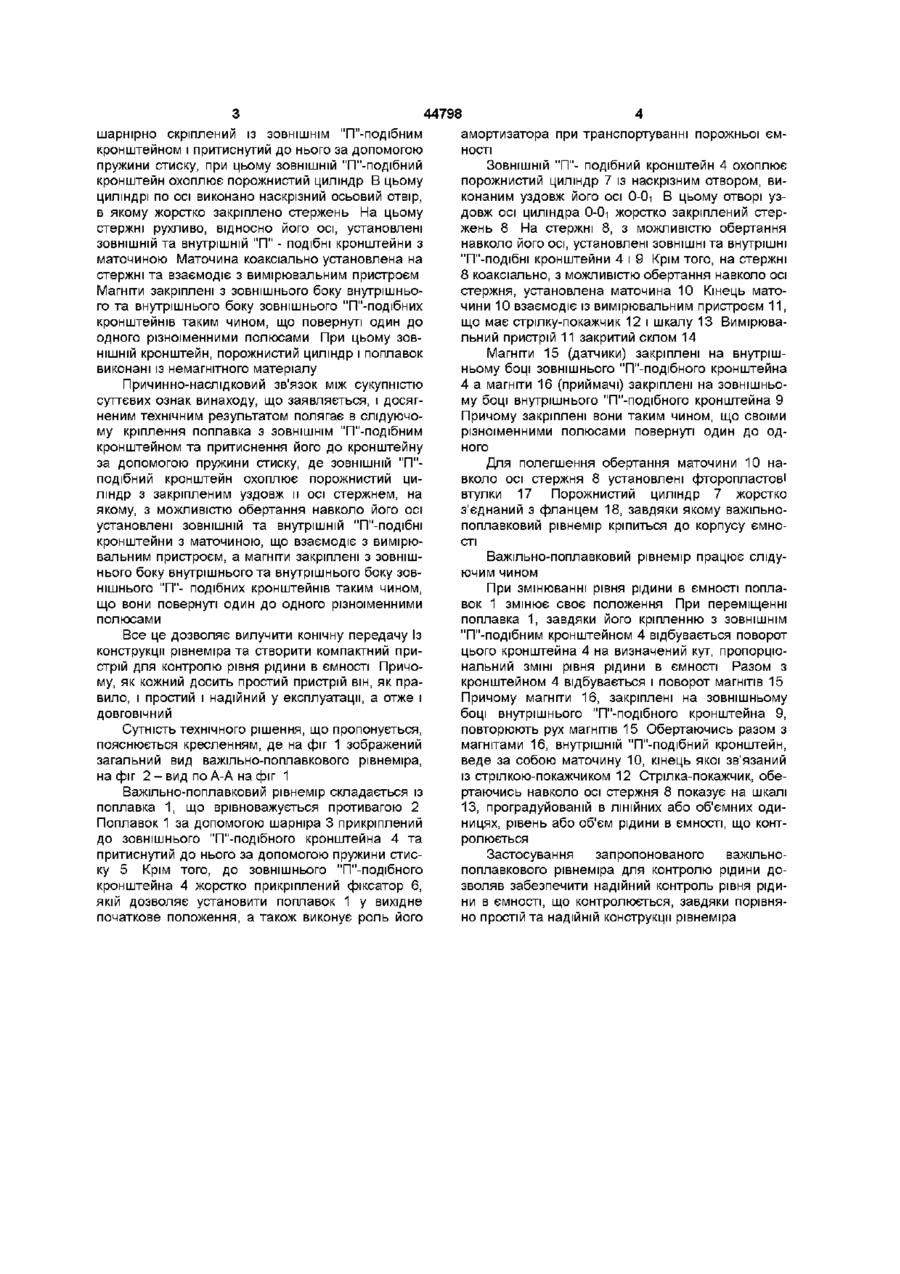

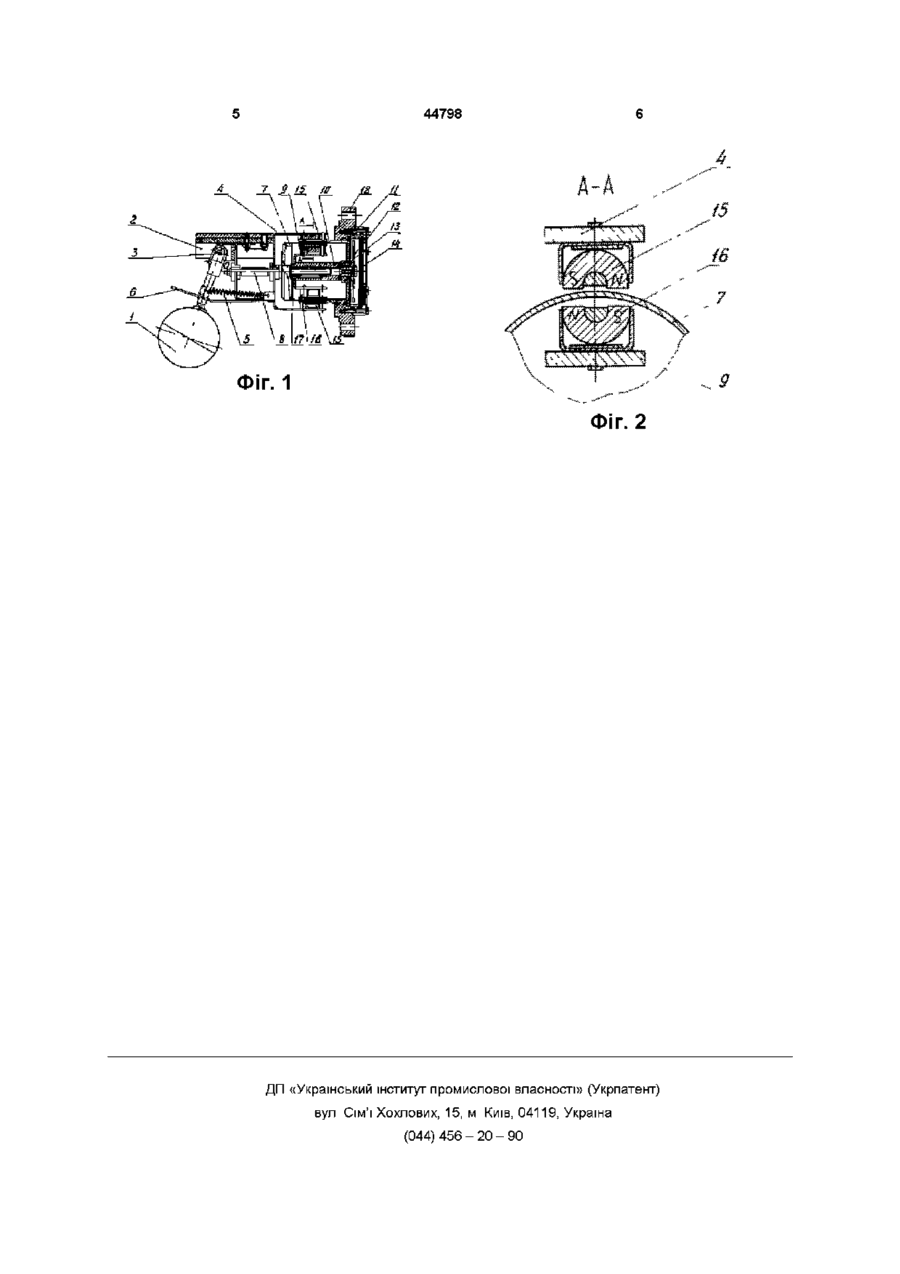

1 Важільно - поплавковий рівнемір, що містить поплавок з противагою і дві пари магнітів, який відрізняється тим, що поплавок шарнірно скріплений із ЗОВНІШНІМ "П" - подібним кронштейном і притиснутий до нього за допомогою пружини стиску, при цьому ЗОВНІШНІЙ "П"- подібний крон штейн обхоплює порожнистий циліндр із наскрізним осьовим отвором, в якому жорстко по осі закріплений стержень з рухливо, відносно осі стержня, установленими на ньому ЗОВНІШНІМ та внутрішнім "П" - подібними кронштейнами з маточиною, коаксіально установленою на стержні та взаємодіючою з вимірювальним пристроєм, а магнгги закріплені з зовнішнього боку внутрішнього та внутрішнього боку зовнішнього "П" - подібних кронштейнів таким чином, що повернуті один до одного різноіменними полюсами 2 Важільно - поплавковий рівнемір по п 1, який відрізняється тим, що ЗОВНІШНІЙ "П" - подібний кронштейн, порожнистий циліндр та поплавок виконані із немагнітного матеріалу Винахід належить до приладів контролю та регулювання рівня рідини і може знайти застосування в різних галузях промисловості ВІДОМІ пристрої для вимірювання рівня рідини в ємності, що містять сполучені з ємністю, що контролюється діамагнітну вимірювальну трубку, в якій розміщений поплавок з магнітами, симетрично розташованими по його колу, установлені зовнішньо трубки уздовж всієї и довжини магніточутливі елементи і стержні магнітної орієнтації поплавка, при цьому поплавок забезпечений диском із немагнітного матеріалу, установленим на поплавці з можливістю обертання, а магніти закріплені на диску та повернені полюсами до стінки вимірювальної трубки (Див Автсв №1160245 по МПК G01F 23/62) Недоліком цього пристрою б його громіздкість через присутність в конструкції рівнеміра шестеренної пари Найбільш близьким аналогом до технічного рішення, що заявляється, є важільно-поплавковий рівнемір, який містить поплавок, важіль, конічну передачу, два вали з магнітною муфтою, потенціометр з щіткою, герметизуючу стінку та магнітну напівмуфту В цьому рівнемірі кут повороту важеля за допомогою конічної передачі перетворюється в кут повороту вертикального вала Передача ж обертання вала на вал, який несе щітку потенціометра, через герметичну стінку забезпечується магнітною муфтою (Г Н Бобровников, А Г Катков "Методы измерения уровня" Москва "Машиностроение" І977 г стр 49, рис 2 25) Недоліком цього пристрою є складність конструкції, необхідність наявності сполучень з ємністю, що контролюється діамагнітною вимірювальною трубкою, а це конструктивно не завжди зручно Відомий важільно-поплавковий, рівнемір з магнітним зв'язком, що містить дві пари магнітів, виконаних у вигляді шестеренної пари з безконтактним зачепленням та розділених поміж собою герметичною перегородкою, при цьому магніти виконані у вигляді гребінця з рівним числом зубців і відрізним кроком на одноіменних полюсах ( Авт св № І60853 по МПК G01F) Недоліком відомого рівнеміра є його громіздкість та великі габарити, оскільки пристрій містить конічну передачу Конструкція рівнеміра складна та незручна в обслуговуванні В основу винаходу поставлена задача удосконалення пристрою важільно-поплавкового рівнеміра шляхом спрощення його конструкції, заміни конічної передачі, забезпечення конструктивної простоти і, одночасно підвищення надійності роботи пристрою та його ДОВГОВІЧНОСТІ Поставлена задача вирішується завдяки тому, що в важільно-поплавковому рівнемір, що містить поплавок, противагу та дві пари магнітів, поплавок О 00 44798 шарнірно скріплений із ЗОВНІШНІМ "П"-подібним кронштейном і притиснутий до нього за допомогою пружини стиску, при цьому ЗОВНІШНІЙ "П"-подібний кронштейн охоплює порожнистий циліндр В цьому циліндрі по осі виконано наскрізний осьовий отвір, в якому жорстко закріплено стержень На цьому стержні рухливо, відносно його осі, установлені ЗОВНІШНІЙ та внутрішній "П" - подібні кронштейни з маточиною Маточина коаксіально установлена на стержні та взаємодіє з вимірювальним пристроєм Магніти закріплені з зовнішнього боку внутрішнього та внутрішнього боку зовнішнього "П"-подібних кронштейнів таким чином, що повернуті один до одного різноіменними полюсами При цьому ЗОВНІШНІЙ кронштейн, порожнистий циліндр і поплавок виконані із немагнітного матеріалу Причинно-наслідковий зв'язок між сукупністю суттєвих ознак винаходу, що заявляється, і досягненим технічним результатом полягає в слідуючому кріплення поплавка з ЗОВНІШНІМ "П"-подібним кронштейном та притиснення його до кронштейну за допомогою пружини стиску, де ЗОВНІШНІЙ "ITпод ібний кронштейн охоплює порожнистий циліндр з закріпленим уздовж и осі стержнем, на якому, з можливістю обертання навколо його осі установлені ЗОВНІШНІЙ та внутрішній "П"-подібні кронштейни з маточиною, що взаємодіє з вимірювальним пристроєм, а магніти закріплені з зовнішнього боку внутрішнього та внутрішнього боку зовнішнього "П"- подібних кронштейнів таким чином, що вони повернуті один до одного різноіменними полюсами Все це дозволяє вилучити конічну передачу Із конструкції рівнеміра та створити компактний пристрій для контролю рівня рідини в ємності Причому, як кожний досить простий пристрій він, як правило, і простий і надійний у експлуатації, а отже і ДОВГОВІЧНИЙ Сутність технічного рішення, що пропонується, пояснюється кресленням, де на фіг 1 зображений загальний вид важільно-поплавкового рівнеміра, на фіг 2 - вид по А-А на фіг 1 Важільно-поплавковий рівнемір складається із поплавка 1, що врівноважується противагою 2 Поплавок 1 за допомогою шарніра 3 прикріплений до зовнішнього "П"-подібного кронштейна 4 та притиснутий до нього за допомогою пружини стиску 5 Крім того, до зовнішнього "П"-подібного кронштейна 4 жорстко прикріплений фіксатор 6, якій дозволяє установити поплавок 1 у вихідне початкове положення, а також виконує роль його амортизатора при транспортуванні порожньої ємності ЗОВНІШНІЙ "П"- подібний кронштейн 4 охоплює порожнистий циліндр 7 із наскрізним отвором, виконаним уздовж його осі 0-0і В цьому отворі уздовж осі циліндра 0-0і жорстко закріплений стержень 8 На стержні 8, з можливістю обертання навколо його осі, установлені ЗОВНІШНІ та внутрішні "П"-подібні кронштейни 4 і 9 Крім того, на стержні 8 коаксіально, з можливістю обертання навколо осі стержня, установлена маточина 10 Кінець маточини 10 взаємодіє із вимірювальним пристроєм 11, що має стрілку-покажчик 12 і шкалу 13 Вимірювальний пристрій 11 закритий склом 14 Магніти 15 (датчики) закріплені на внутрішньому боці зовнішнього "П"-подібного кронштейна 4 а магніти 16 (приймачі) закріплені на зовнішньому боці внутрішнього "П"-подібного кронштейна 9 Причому закріплені вони таким чином, що своїми різноіменними полюсами повернуті один до одного Для полегшення обертання маточини 10 навколо осі стержня 8 установлені фторопластові втулки 17 Порожнистий циліндр 7 жорстко з'єднаний з фланцем 18, завдяки якому важільнопоплавковий рівнемір кріпиться до корпусу ємності Важільно-поплавковий рівнемір працює слідуючим чином При змінюванні рівня рідини в ємності поплавок 1 змінює своє положення При переміщенні поплавка 1, завдяки його кріпленню з ЗОВНІШНІМ "П"-подібним кронштейном 4 відбувається поворот цього кронштейна 4 на визначений кут, пропорцюнальний ЗМІНІ рівня рідини в ємності Разом з кронштейном 4 відбувається і поворот магнітів 15 Причому магніти 16, закріплені на зовнішньому боці внутрішнього "П"-подібного кронштейна 9, повторюють рух магнітів 15 Обертаючись разом з магнітами 16, внутрішній "П"-подібний кронштейн, веде за собою маточину 10, кінець якої зв'язаний із стрілкою-покажчиком 12 Стрілка-покажчик, обертаючись навколо осі стержня 8 показує на шкалі 13, проградуйованій в ЛІНІЙНИХ або об'ємних одиницях, рівень або об'єм рідини в ємності, що контролюється Застосування запропонованого важільнопоплавкового рівнеміра для контролю рідини дозволяв забезпечити надійний контроль рівня рідини в ємності, що контролюється, завдяки порівняно простій та надійній конструкції рівнеміра 44798 ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
