Свердловинний рівнемір-пробовідбірник

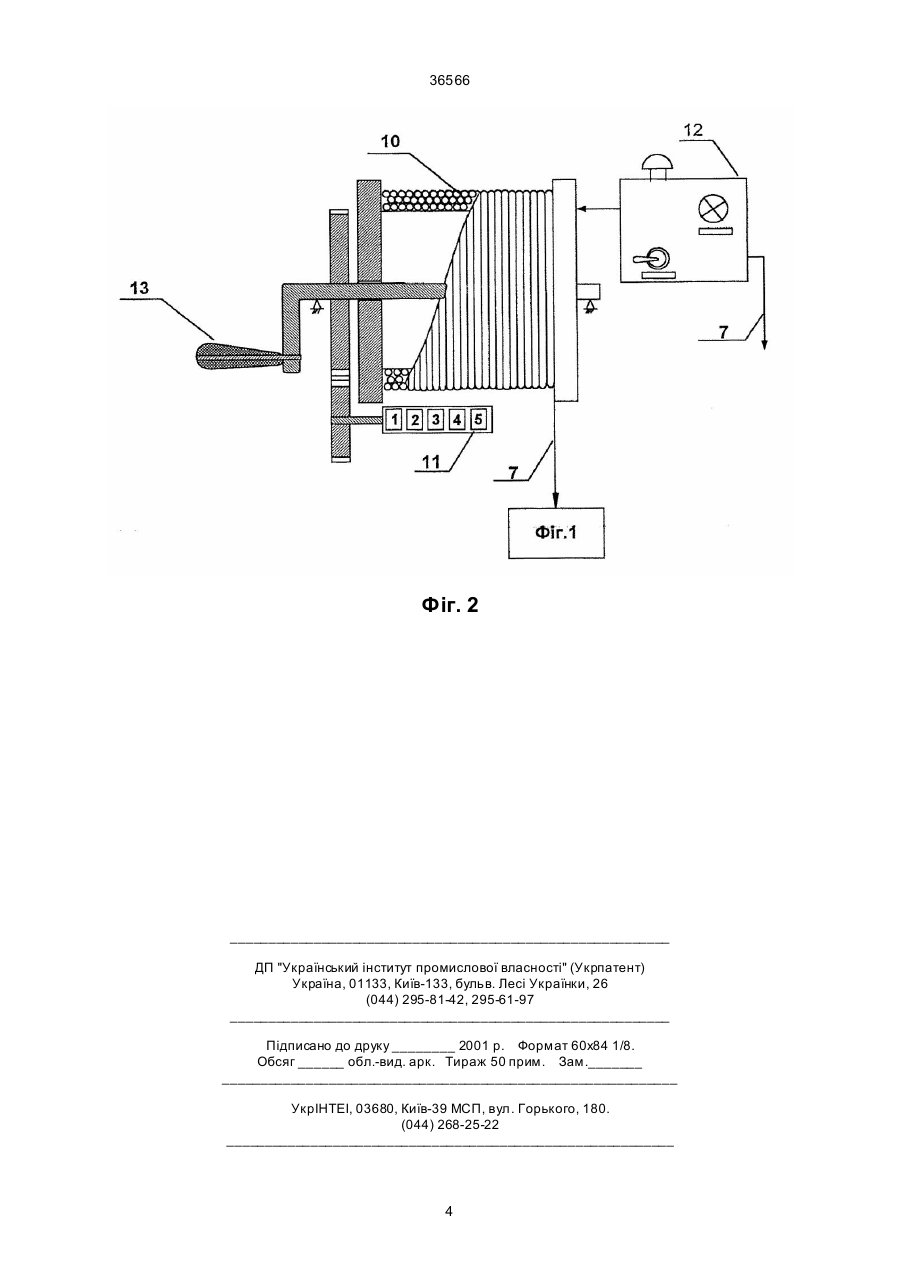

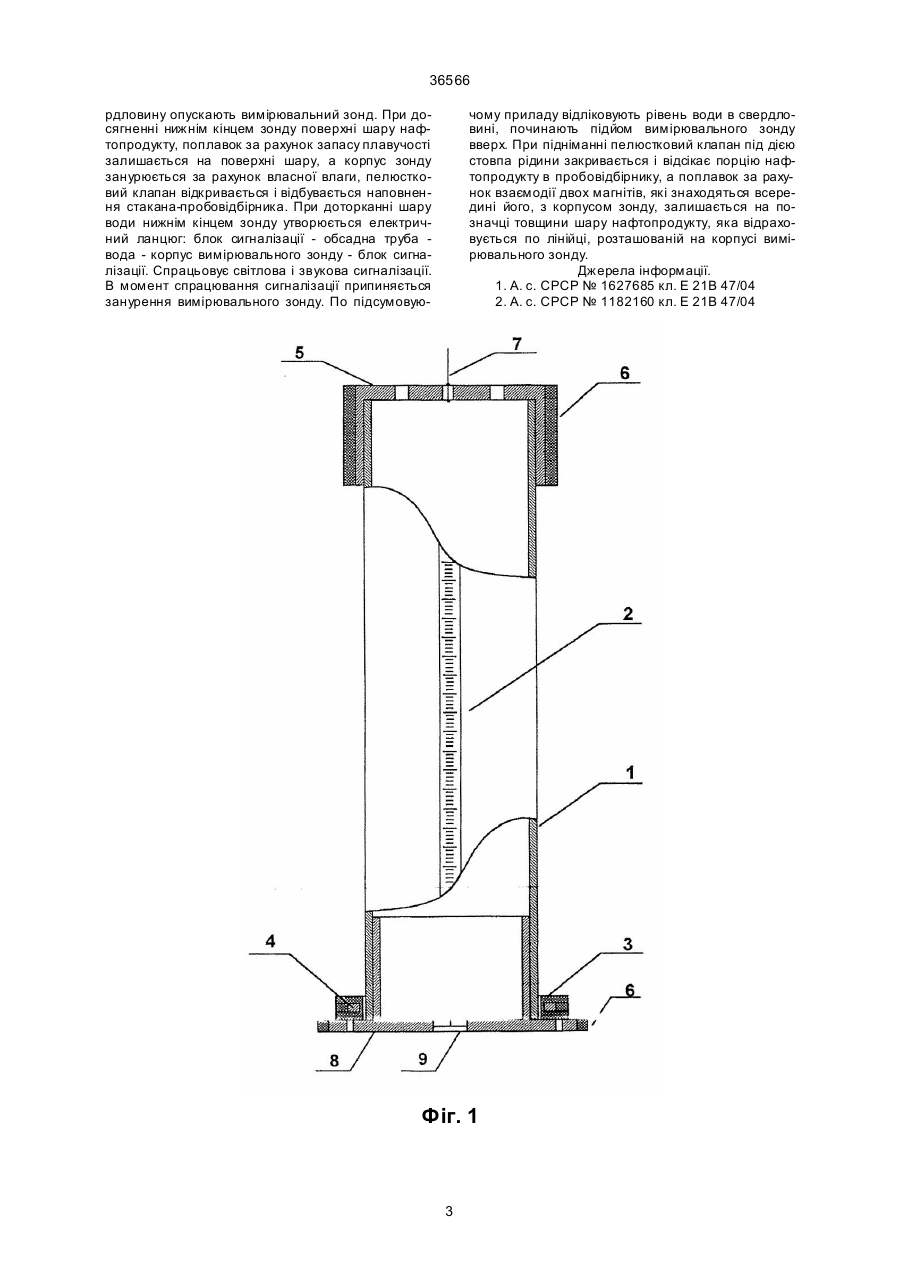

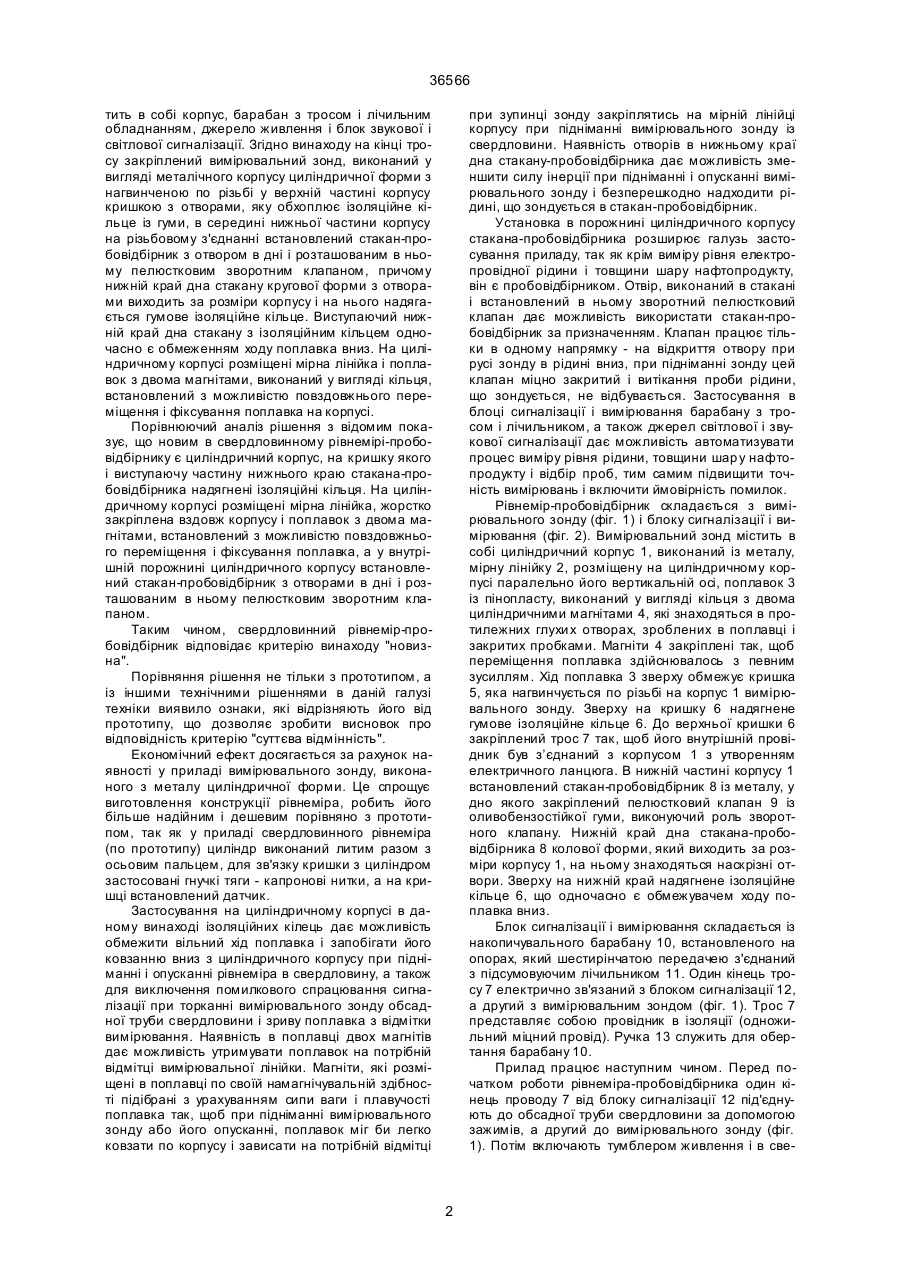

Свердловинний рівнемір-пробовідбірник вміщує в собі корпус, барабан з тросом і лічильним приладом, джерела звукового і електричного сигналів, який відрізняється тим, що на кінці троса 36566 тить в собі корпус, барабан з тросом і лічильним обладнанням, джерело живлення і блок звукової і світлової сигналізації. Згідно винаходу на кінці тросу закріплений вимірювальний зонд, виконаний у вигляді металічного корпусу циліндричної форми з нагвинченою по різьбі у верхній частині корпусу кришкою з отворами, яку обхоплює ізоляційне кільце із гуми, в середині нижньої частини корпусу на різьбовому з'єднанні встановлений стакан-пробовідбірник з отвором в дні і розташованим в ньому пелюстковим зворотним клапаном, причому нижній край дна стакану кругової форми з отворами виходить за розміри корпусу і на нього надягається гумове ізоляційне кільце. Виступаючий нижній край дна стакану з ізоляційним кільцем одночасно є обмеженням ходу поплавка вниз. На циліндричному корпусі розміщені мірна лінійка і поплавок з двома магнітами, виконаний у вигляді кільця, встановлений з можливістю повздовжнього переміщення і фіксування поплавка на корпусі. Порівнюючий аналіз рішення з відомим показує, що новим в свердловинному рівнемірі-пробовідбірнику є циліндричний корпус, на кришку якого і виступаючу частину нижнього краю стакана-пробовідбірника надягнені ізоляційні кільця. На циліндричному корпусі розміщені мірна лінійка, жорстко закріплена вздовж корпусу і поплавок з двома магнітами, встановлений з можливістю повздовжнього переміщення і фіксування поплавка, а у внутрішній порожнині циліндричного корпусу встановлений стакан-пробовідбірник з отворами в дні і розташованим в ньому пелюстковим зворотним клапаном. Таким чином, свердловинний рівнемір-пробовідбірник відповідає критерію винаходу "новизна". Порівняння рішення не тільки з прототипом, а із іншими технічними рішеннями в даній галузі техніки виявило ознаки, які відрізняють його від прототипу, що дозволяє зробити висновок про відповідність критерію "суттєва відмінність". Економічний ефект досягається за рахунок наявності у приладі вимірювального зонду, виконаного з металу циліндричної форми. Це спрощує виготовлення конструкції рівнеміра, робить його більше надійним і дешевим порівняно з прототипом, так як у приладі свердловинного рівнеміра (по прототипу) циліндр виконаний литим разом з осьовим пальцем, для зв'язку кришки з циліндром застосовані гнучкі тяги - капронові нитки, а на кришці встановлений датчик. Застосування на циліндричному корпусі в даному винаході ізоляційних кілець дає можливість обмежити вільний хід поплавка і запобігати його ковзанню вниз з циліндричного корпусу при підніманні і опусканні рівнеміра в свердловину, а також для виключення помилкового спрацювання сигналізації при торканні вимірювального зонду обсадної труби свердловини і зриву поплавка з відмітки вимірювання. Наявність в поплавці двох магнітів дає можливість утримувати поплавок на потрібній відмітці вимірювальної лінійки. Магніти, які розміщені в поплавці по своїй намагнічувальній здібності підібрані з урахуванням сипи ваги і плавучості поплавка так, щоб при підніманні вимірювального зонду або його опусканні, поплавок міг би легко ковзати по корпусу і зависати на потрібній відмітці при зупинці зонду закріплятись на мірній лінійці корпусу при підніманні вимірювального зонду із свердловини. Наявність отворів в нижньому краї дна стакану-пробовідбірника дає можливість зменшити силу інерції при підніманні і опусканні вимірювального зонду і безперешкодно надходити рідині, що зондується в стакан-пробовідбірник. Установка в порожнині циліндричного корпусу стакана-пробовідбірника розширює галузь застосування приладу, так як крім виміру рівня електропровідної рідини і товщини шару нафтопродукту, він є пробовідбірником. Отвір, виконаний в стакані і встановлений в ньому зворотний пелюстковий клапан дає можливість використати стакан-пробовідбірник за призначенням. Клапан працює тільки в одному напрямку - на відкриття отвору при русі зонду в рідині вниз, при підніманні зонду цей клапан міцно закритий і витікання проби рідини, що зондується, не відбувається. Застосування в блоці сигналізації і вимірювання барабану з тросом і лічильником, а також джерел світлової і звукової сигналізації дає можливість автоматизувати процес виміру рівня рідини, товщини шар у нафтопродукту і відбір проб, тим самим підвищити точність вимірювань і включити ймовірність помилок. Рівнемір-пробовідбірник складається з вимірювального зонду (фіг. 1) і блоку сигналізації і вимірювання (фіг. 2). Вимірювальний зонд містить в собі циліндричний корпус 1, виконаний із металу, мірну лінійку 2, розміщену на циліндричному корпусі паралельно його вертикальній осі, поплавок 3 із пінопласту, виконаний у вигляді кільця з двома циліндричними магнітами 4, які знаходяться в протилежних глухи х отворах, зроблених в поплавці і закритих пробками. Магніти 4 закріплені так, щоб переміщення поплавка здійснювалось з певним зусиллям. Хід поплавка 3 зверху обмежує кришка 5, яка нагвинчується по різьбі на корпус 1 вимірювального зонду. Зверху на кришку 6 надягнене гумове ізоляційне кільце 6. До верхньої кришки 6 закріплений трос 7 так, щоб його внутрішній провідник був з’єднаний з корпусом 1 з утворенням електричного ланцюга. В нижній частині корпусу 1 встановлений стакан-пробовідбірник 8 із металу, у дно якого закріплений пелюстковий клапан 9 із оливобензостійкої гуми, виконуючий роль зворотного клапану. Нижній край дна стакана-пробовідбірника 8 колової форми, який виходить за розміри корпусу 1, на ньому знаходяться наскрізні отвори. Зверху на нижній край надягнене ізоляційне кільце 6, що одночасно є обмежувачем ходу поплавка вниз. Блок сигналізації і вимірювання складається із накопичувального барабану 10, встановленого на опорах, який шестирінчатою передачею з'єднаний з підсумовуючим лічильником 11. Один кінець тросу 7 електрично зв'язаний з блоком сигналізації 12, а другий з вимірювальним зондом (фіг. 1). Трос 7 представляє собою провідник в ізоляції (одножильний міцний провід). Ручка 13 служить для обертання барабану 10. Прилад працює наступним чином. Перед початком роботи рівнеміра-пробовідбірника один кінець проводу 7 від блоку сигналізації 12 під'єднують до обсадної труби свердловини за допомогою зажимів, а другий до вимірювального зонду (фіг. 1). Потім включають тумблером живлення і в све 2 36566 рдловину опускають вимірювальний зонд. При досягненні нижнім кінцем зонду поверхні шару нафтопродукту, поплавок за рахунок запасу плавучості залишається на поверхні шару, а корпус зонду занурюється за рахунок власної влаги, пелюстковий клапан відкривається і відбувається наповнення стакана-пробовідбірника. При доторканні шару води нижнім кінцем зонду утворюється електричний ланцюг: блок сигналізації - обсадна труба вода - корпус вимірювального зонду - блок сигналізації. Спрацьовує світлова і звукова сигналізації. В момент спрацювання сигналізації припиняється занурення вимірювального зонду. По підсумовую чому приладу відліковують рівень води в свердловині, починають підйом вимірювального зонду вверх. При підніманні пелюстковий клапан під дією стовпа рідини закривається і відсікає порцію нафтопродукту в пробовідбірнику, а поплавок за рахунок взаємодії двох магнітів, які знаходяться всередині його, з корпусом зонду, залишається на позначці товщини шару нафтопродукту, яка відраховується по лінійці, розташованій на корпусі вимірювального зонду. Джерела інформації. 1. А. с. СРСР № 1627685 кл. Е 21В 47/04 2. А. с. СРСР № 1182160 кл. Е 21В 47/04 Фіг. 1 3 36566 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
