Електроакустичний перетворювач

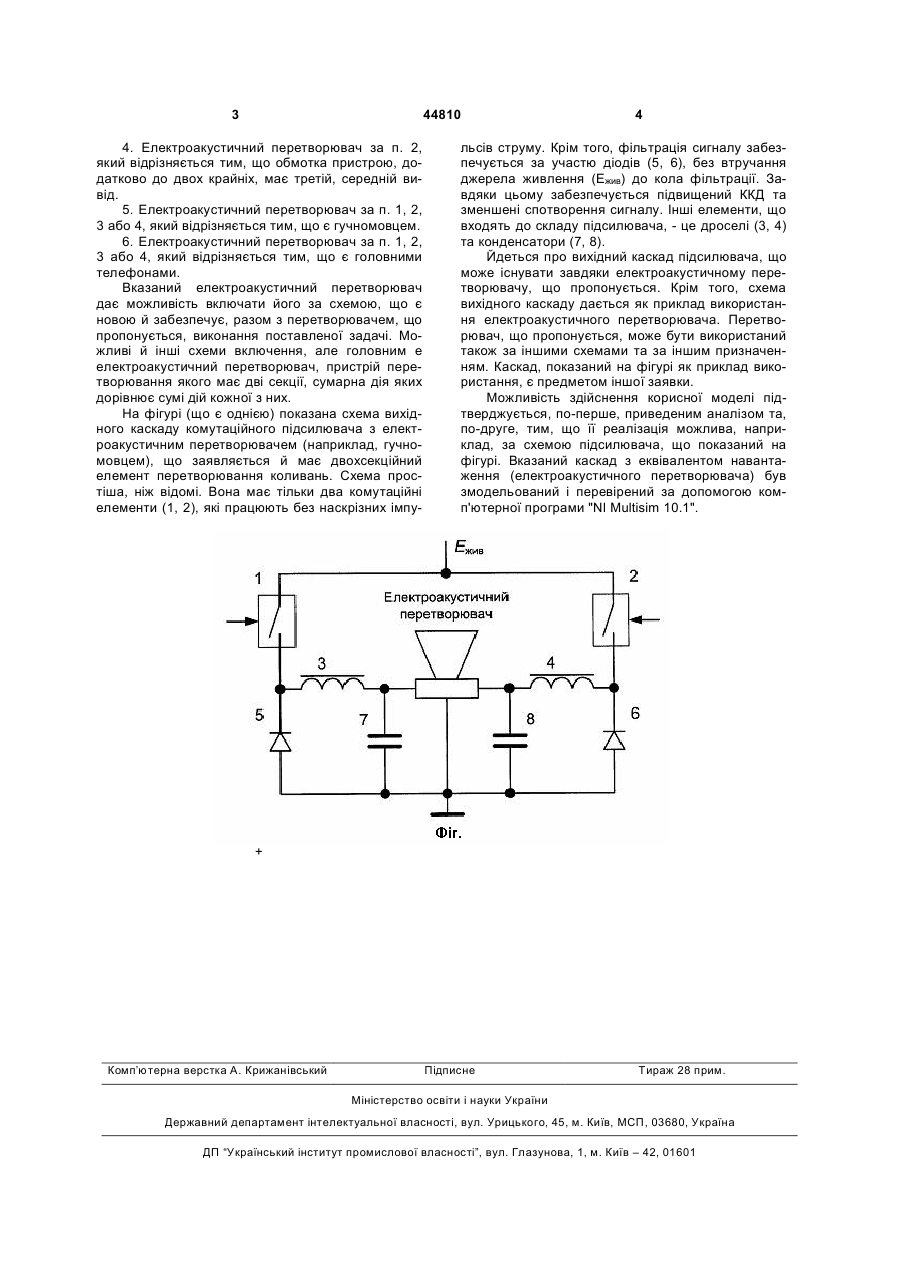

1. Електроакустичний перетворювач, що містить механічний випромінювач та пристрій для перетворювання електричних коливань в механічні, з'єднаний з випромінювачем, який відрізняється тим, що пристрій є двосекційним. 2. Електроакустичний перетворювач за п. 1, який відрізняється тим, що пристроєм для перетворю 3 44810 4. Електроакустичний перетворювач за п. 2, який відрізняється тим, що обмотка пристрою, додатково до двох крайніх, має третій, середній вивід. 5. Електроакустичний перетворювач за п. 1, 2, 3 або 4, який відрізняється тим, що є гучномовцем. 6. Електроакустичний перетворювач за п. 1, 2, 3 або 4, який відрізняється тим, що є головними телефонами. Вказаний електроакустичний перетворювач дає можливість включати його за схемою, що є новою й забезпечує, разом з перетворювачем, що пропонується, виконання поставленої задачі. Можливі й інші схеми включення, але головним е електроакустичний перетворювач, пристрій перетворювання якого має дві секції, сумарна дія яких дорівнює сумі дій кожної з них. На фігурі (що є однією) показана схема вихідного каскаду комутаційного підсилювача з електроакустичним перетворювачем (наприклад, гучномовцем), що заявляється й має двохсекційний елемент перетворювання коливань. Схема простіша, ніж відомі. Вона має тільки два комутаційні елементи (1, 2), які працюють без наскрізних імпу 4 льсів струму. Крім того, фільтрація сигналу забезпечується за участю діодів (5, 6), без втручання джерела живлення (Ежив) до кола фільтрації. Завдяки цьому забезпечується підвищений ККД та зменшені спотворення сигналу. Інші елементи, що входять до складу підсилювача, - це дроселі (3, 4) та конденсатори (7, 8). Йдеться про вихідний каскад підсилювача, що може існувати завдяки електроакустичному перетворювачу, що пропонується. Крім того, схема вихідного каскаду дається як приклад використання електроакустичного перетворювача. Перетворювач, що пропонується, може бути використаний також за іншими схемами та за іншим призначенням. Каскад, показаний на фігурі як приклад використання, є предметом іншої заявки. Можливість здійснення корисної моделі підтверджується, по-перше, приведеним аналізом та, по-друге, тим, що її реалізація можлива, наприклад, за схемою підсилювача, що показаний на фігурі. Вказаний каскад з еквівалентом навантаження (електроакустичного перетворювача) був змодельований і перевірений за допомогою комп'ютерної програми "Nl Multisim 10.1". + Комп’ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
