Гідропідживлювач для подачі розчинів добрив у поливний трубопровід

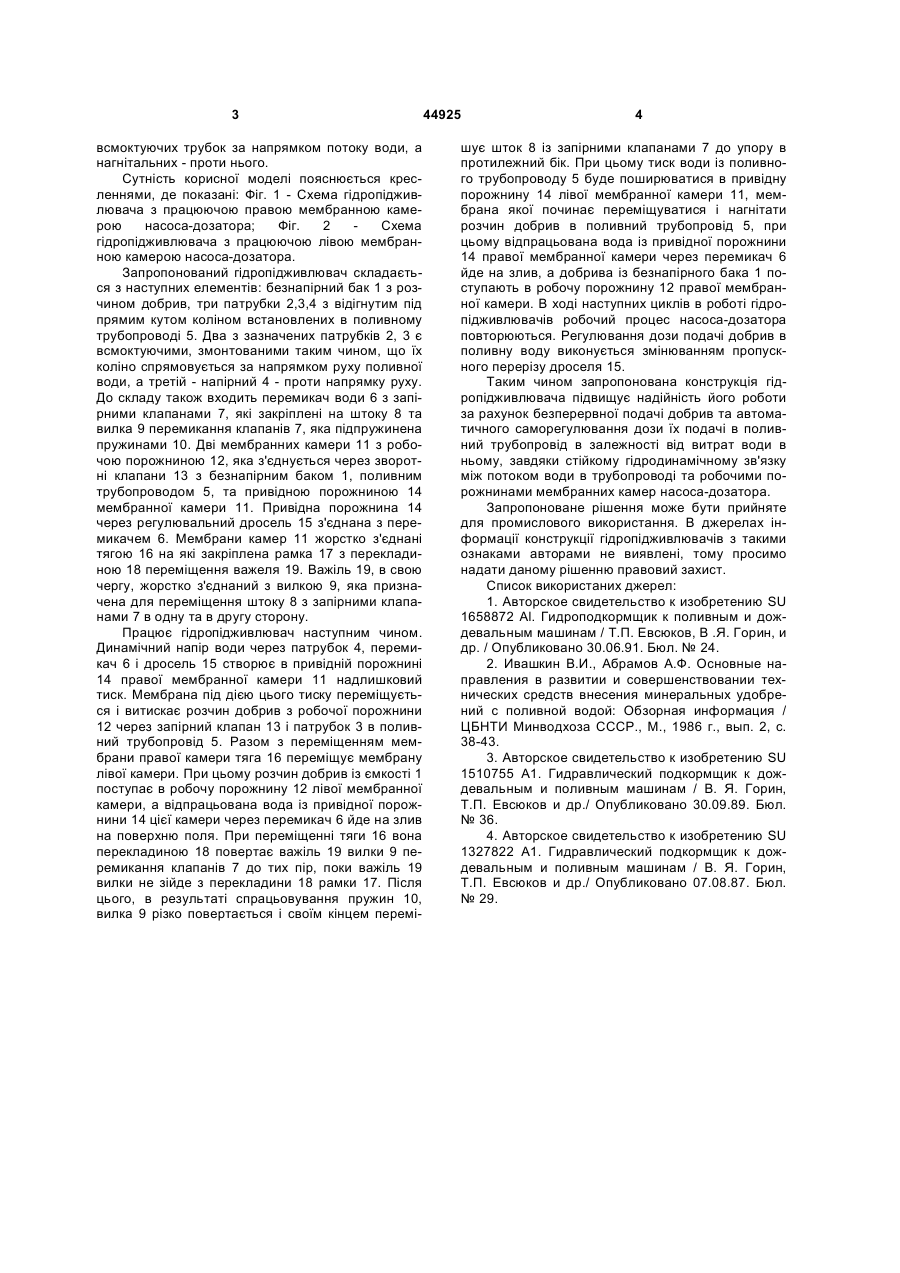

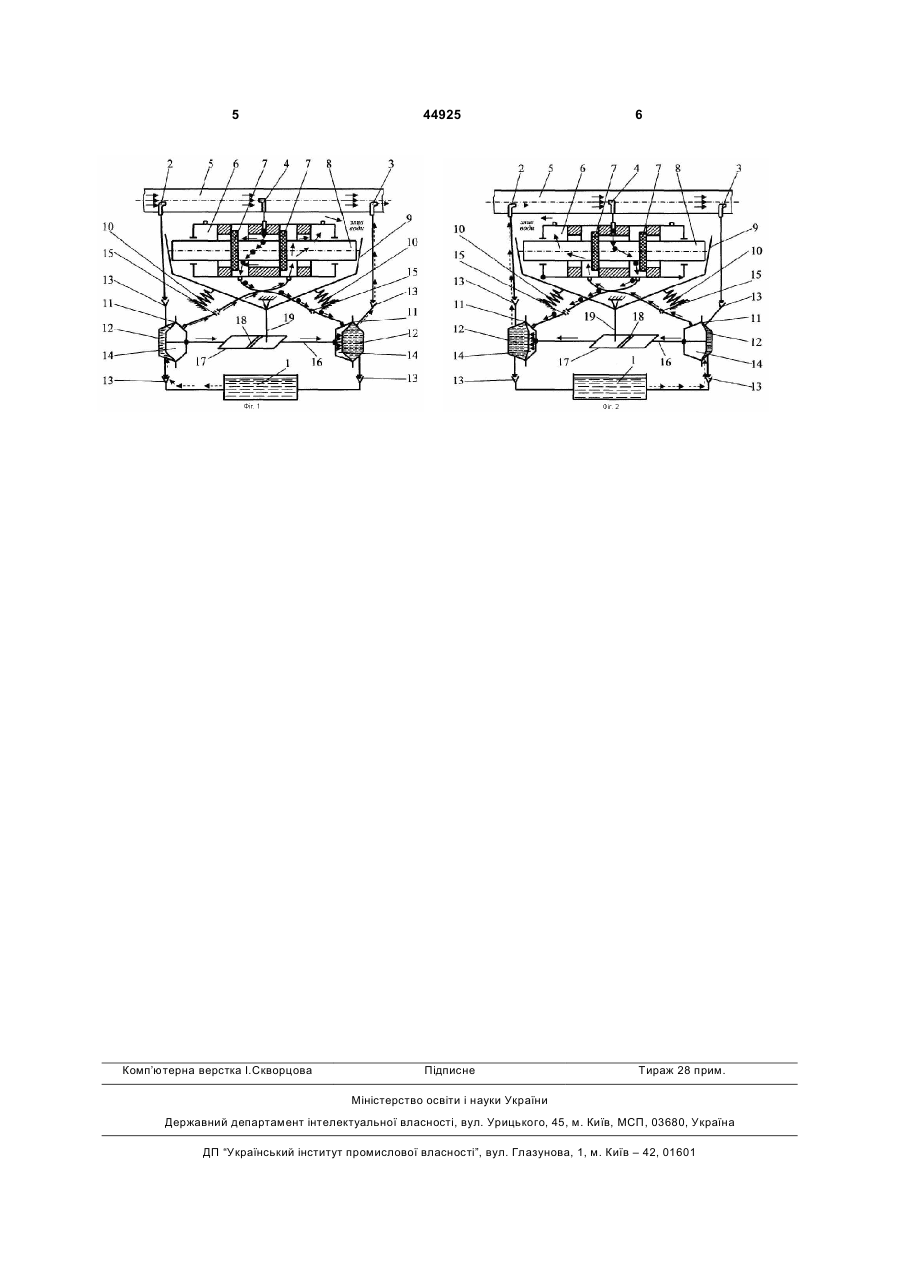

Гідропідживлювач для подачі розчинів добрив у поливний трубопровід, що містить безнапірний 3 всмоктуючих трубок за напрямком потоку води, а нагнітальних - проти нього. Сутність корисної моделі пояснюється кресленнями, де показані: Фіг. 1 - Схема гідропідживлювача з працюючою правою мембранною камерою насоса-дозатора; Фіг. 2 Схема гідропідживлювача з працюючою лівою мембранною камерою насоса-дозатора. Запропонований гідропідживлювач складається з наступних елементів: безнапірний бак 1 з розчином добрив, три патрубки 2,3,4 з відігнутим під прямим кутом коліном встановлених в поливному трубопроводі 5. Два з зазначених патрубків 2, 3 є всмоктуючими, змонтованими таким чином, що їх коліно спрямовується за напрямком руху поливної води, а третій - напірний 4 - проти напрямку руху. До складу також входить перемикач води 6 з запірними клапанами 7, які закріплені на штоку 8 та вилка 9 перемикання клапанів 7, яка підпружинена пружинами 10. Дві мембранних камери 11 з робочою порожниною 12, яка з'єднується через зворотні клапани 13 з безнапірним баком 1, поливним трубопроводом 5, та привідною порожниною 14 мембранної камери 11. Привідна порожнина 14 через регулювальний дросель 15 з'єднана з перемикачем 6. Мембрани камер 11 жорстко з'єднані тягою 16 на які закріплена рамка 17 з перекладиною 18 переміщення важеля 19. Важіль 19, в свою чергу, жорстко з'єднаний з вилкою 9, яка призначена для переміщення штоку 8 з запірними клапанами 7 в одну та в другу сторону. Працює гідропідживлювач наступним чином. Динамічний напір води через патрубок 4, перемикач 6 і дросель 15 створює в привідній порожнині 14 правої мембранної камери 11 надлишковий тиск. Мембрана під дією цього тиску переміщується і витискає розчин добрив з робочої порожнини 12 через запірний клапан 13 і патрубок 3 в поливний трубопровід 5. Разом з переміщенням мембрани правої камери тяга 16 переміщує мембрану лівої камери. При цьому розчин добрив із ємкості 1 поступає в робочу порожнину 12 лівої мембранної камери, а відпрацьована вода із привідної порожнини 14 цієї камери через перемикач 6 йде на злив на поверхню поля. При переміщенні тяги 16 вона перекладиною 18 повертає важіль 19 вилки 9 перемикання клапанів 7 до тих пір, поки важіль 19 вилки не зійде з перекладини 18 рамки 17. Після цього, в результаті спрацьовування пружин 10, вилка 9 різко повертається і своїм кінцем перемі 44925 4 шує шток 8 із запірними клапанами 7 до упору в протилежний бік. При цьому тиск води із поливного трубопроводу 5 буде поширюватися в привідну порожнину 14 лівої мембранної камери 11, мембрана якої починає переміщуватися і нагнітати розчин добрив в поливний трубопровід 5, при цьому відпрацьована вода із привідної порожнини 14 правої мембранної камери через перемикач 6 йде на злив, а добрива із безнапірного бака 1 поступають в робочу порожнину 12 правої мембранної камери. В ході наступних циклів в роботі гідропідживлювачів робочий процес насоса-дозатора повторюються. Регулювання дози подачі добрив в поливну воду виконується змінюванням пропускного перерізу дроселя 15. Таким чином запропонована конструкція гідропідживлювача підвищує надійність його роботи за рахунок безперервної подачі добрив та автоматичного саморегулювання дози їх подачі в поливний трубопровід в залежності від витрат води в ньому, завдяки стійкому гідродинамічному зв'язку між потоком води в трубопроводі та робочими порожнинами мембранних камер насоса-дозатора. Запропоноване рішення може бути прийняте для промислового використання. В джерелах інформації конструкції гідропідживлювачів з такими ознаками авторами не виявлені, тому просимо надати даному рішенню правовий захист. Список використаних джерел: 1. Авторское свидетельство к изобретению SU 1658872 Al. Гидроподкормщик к поливным и дождевальным машинам / Т.П. Евсюков, В .Я. Горин, и др. / Опубликовано 30.06.91. Бюл. № 24. 2. Ивашкин В.И., Абрамов А.Ф. Основные направления в развитии и совершенствовании технических средств внесения минеральных удобрений с поливной водой: Обзорная информация / ЦБНТИ Минводхоза СССР., М., 1986 г., вып. 2, с. 38-43. 3. Авторское свидетельство к изобретению SU 1510755 А1. Гидравлический подкормщик к дождевальным и поливным машинам / В. Я. Горин, Т.П. Евсюков и др./ Опубликовано 30.09.89. Бюл. № 36. 4. Авторское свидетельство к изобретению SU 1327822 А1. Гидравлический подкормщик к дождевальным и поливным машинам / В. Я. Горин, Т.П. Евсюков и др./ Опубликовано 07.08.87. Бюл. № 29. 5 Комп’ютерна верстка І.Скворцова 44925 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
