Спосіб модифікування пігментного діоксиду титану

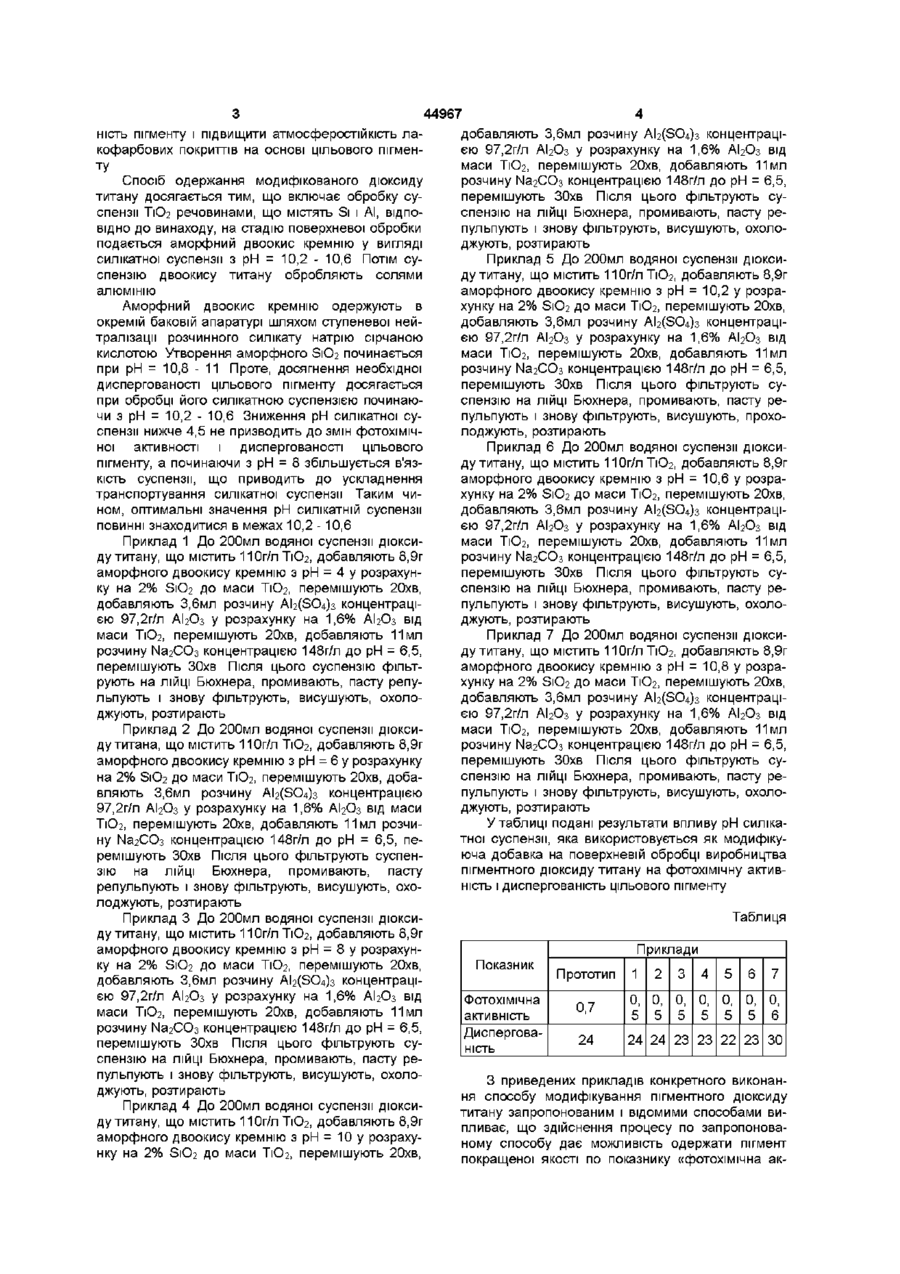

Спосіб модифікування пігментного дюксиду титану, що включає обробку його у водяній суспензії розчинними силікатами в КІЛЬКОСТІ 0,6-10 % S1O2 від загальної ваги при температурі 85 °С і вихідної рН=9,1-10,1 із наступною нейтралізацією сірчаною кислотою в три стадії для доведення рН до 9,6-9,8 на першій стадії, до рН = 9,2-9,4 на другій стадії і рН = 3-4,0 на третій стадії з введенням на третій стадії при рН=5-6,5 речовин, що містять алюміній в КІЛЬКОСТІ 1,5-10 % АЮз від загальної ваги, наступну фільтрацію, промивання, сушіння і розтирання пігменту, що відрізняється тим, що обробку двоокису титану проводять аморфними сполуками силікатів, отриманих на окремій стадії в КІЛЬКОСТІ 2 % SIO2 від загальної ваги з наступною обробкою речовинами, що містять алюміній 2 Спосіб по п 1, що відрізняється тим, що аморфні силікати одержують в окремій баковій апаратурі шляхом нейтралізіцм розчинних силікатів натрію сірчаною кислотою до рН = 10,2-10,6 Винахід належить до технології виробництва пігментного дюксиду титану, який використовується в лакофарбовій та інших галузях промисловості Відомий спосіб одержання пігментного дюксиду титану шляхом додавання до водяної дисперсії дюксиду титану модифікуючих речовин, які містять алюміній і кремній Спосіб містить у собі такі технологічні стадії у водяну суспензію дюксиду титану добавляють алюмінат натрію і водорозчинний силікат натрію Потім суспензію ТЮг нейтралізують мінеральною кислотою до рН = 4 - 6 Зазначений спосіб не дозволяє одержати пігмент, що володіє низькою фотохімічною активністю, тому що спільним соосадженням окису алюмінію і окису кремнію не вдається одержати рівномірне покриття на поверхні ТЮг Відомий також спосіб одержання пігментного Суспензію Т1О2 нагрівають до температури 85°С, добавляють у и розчинний силікат натрію, у КІЛЬКОСТІ достатньому для одержання необхідної ваги покриття в розрахунку на S1O2 При цьому рН суспензії складає 9,8 -10,1 Потім суспензію нейтралізують на трьох стадіях, до рН = 9,6 - 9,8 на першій стадії, до рН = 9,2 9,4 - на другий і рН = 3 - 4 на третій стадії При рН = 5 - 6,5 до суспензії добавляють речовину, яка містить окис алюмінію, у КІЛЬКОСТІ, достатньої для досягнення зазначеного вище утримання окису алюмінію у вигляді покриття Після цього пігмент нейтралізують, фільтрують, промивають і сушать Зазначений спосіб також не дозволяє одержати пігмент, що володіє низкою фотохімічною активністю, тому що осадження S1O2 проводять при рН = 9,6 - 9,8 на першій стадії і рН = 9,2 - 9,4 на другій стадії, що не дозволяє одержати покриття достатньої тривкості Даний спосіб є найбільше близьким по технічній сутності і обраний у якості прототипу Основою винаходу є удосконалення стадії поверхневої оброки шляхом внесення в суспензію Т1О2 аморфного двоокису кремнію з рН = 10,2 10,6, отриманого на окремій стадії технологічного процесу Це дозволить знизити фотохімічну актив дюксиду титану, ВІДПОВІДНО ДО ЯКОГО на поверхню Т1О2 наносять покриття з аморфного щільного двоокису кремнію 0,6 - 10% від загальної ваги, і покриття з окису алюмінію 1,5 - 10 % від загальної ваги Даний спосіб передбачає такий технологічний прийом по нанесенню поверхневих прошарків 1 (О 44967 ність пігменту і підвищити атмосферостійкість ладобавляють 3,6мл розчину AbfSC^b концентрацікофарбових покриттів на основі цільового пігменєю 97,2г/л АЬОз у розрахунку на 1,6% АЬОз від маси ТЮг, перемішують 20хв, добавляють 11мл ту розчину ЫагСОз концентрацією 148г/л до рН = 6,5, Спосіб одержання модифікованого діоксиду перемішують ЗОхв Після ЦЬОГО фільтрують сутитану досягається тим, що включає обробку суспензію на ЛІЙЦІ Бюхнера, промивають, пасту респензії Т1О2 речовинами, що містять Si 1 АІ, ВІДПОпульпують і знову фільтрують, висушують, охолоВІДНО до винаходу, на стадію поверхневої обробки джують, розтирають подається аморфний двоокис кремнію у вигляді силікатної суспензії з рН = 10,2 - 10,6 Потім суПриклад 5 До 200мл водяної суспензії діоксиспензію двоокису титану обробляють солями ду титану, що містить 110г/л ТЮг, добавляють 8,9г алюмінію аморфного двоокису кремнію з рН = 10,2 у розрахунку на 2% S1O2 до маси ТЮг, перемішують 20хв, Аморфний двоокис кремнію одержують в добавляють 3,6мл розчину AbfSC^b концентраціокремій баковій апаратурі шляхом ступеневої нейєю 97,2г/л АЬОз у розрахунку на 1,6% АЬОз від тралізації розчинного силікату натрію сірчаною маси ТЮг, перемішують 20хв, добавляють 11мл кислотою Утворення аморфного S1O2 починається розчину ЫагСОз концентрацією 148г/л до рН = 6,5, при рН = 10,8 - 11 Проте, досягнення необхідної перемішують ЗОхв Після ЦЬОГО фільтрують судиспергованості цільового пігменту досягається спензію на ЛІЙЦІ Бюхнера, промивають, пасту репри обробці його силікатною суспензією починаюпульпують і знову фільтрують, висушують, прохочи з рН = 10,2 - 10,6 Зниження рН силікатної сулоджують, розтирають спензії нижче 4,5 не призводить до змін фотохімічної активності і диспергованості цільового Приклад 6 До 200мл водяної суспензії діоксипігменту, а починаючи з рН = 8 збільшується в'язду титану, що містить 110г/л ТЮг, добавляють 8,9г кість суспензії, що приводить до ускладнення аморфного двоокису кремнію з рН = 10,6 у розратранспортування силікатної суспензії Таким чихунку на 2% S1O2 до маси ТЮг, перемішують 20хв, ном, оптимальні значення рН силікатній суспензії добавляють 3,6мл розчину AbfSC^b концентраціповинні знаходитися в межах 10,2 -10,6 єю 97,2г/л АЬОз у розрахунку на 1,6% АЬОз від маси ТЮг, перемішують 20хв, добавляють 11мл Приклад 1 До 200мл водяної суспензії діоксирозчину ЫагСОз концентрацією 148г/л до рН = 6,5, ду титану, що містить 110г/л ТЮг, добавляють 8,9г перемішують ЗОхв Після ЦЬОГО фільтрують суаморфного двоокису кремнію з рН = 4 у розрахунспензію на ЛІЙЦІ Бюхнера, промивають, пасту реку на 2% S1O2 до маси ТЮг, перемішують 20хв, пульпують і знову фільтрують, висушують, охолодобавляють 3,6мл розчину AbfSC^b концентраціджують, розтирають єю 97,2г/л АЬОз у розрахунку на 1,6% АЬОз від маси ТЮг, перемішують 20хв, добавляють 11мл Приклад 7 До 200мл водяної суспензії діоксирозчину ЫагСОз концентрацією 148г/л до рН = 6,5, ду титану, що містить 110г/л ТЮг, добавляють 8,9г перемішують ЗОхв Після ЦЬОГО суспензію фільтаморфного двоокису кремнію з рН = 10,8 у розрарують на ЛІЙЦІ Бюхнера, промивають, пасту репухунку на 2% S1O2 до маси ТЮг, перемішують 20хв, льпують і знову фільтрують, висушують, охолодобавляють 3,6мл розчину AbfSC^b концентраціджують, розтирають єю 97,2г/л АЬОз у розрахунку на 1,6% АЬОз від маси ТЮг, перемішують 20хв, добавляють 11мл Приклад 2 До 200мл водяної суспензії діоксирозчину ЫзгСОз концентрацією 148г/л до рН = 6,5, ду титана, що містить 110г/л ТЮг, добавляють 8,9г перемішують ЗОхв Після ЦЬОГО фільтрують суаморфного двоокису кремнію з рН = 6 у розрахунку спензію на ЛІЙЦІ Бюхнера, промивають, пасту рена 2% S1O2 до маси ТЮг, перемішують 20хв, добапульпують і знову фільтрують, висушують, охоловляють 3,6мл розчину АІ2(ЗО4)з концентрацією джують, розтирають 97,2г/л АЬОз у розрахунку на 1,6% АЬОз від маси ТЮг, перемішують 20хв, добавляють 11мл розчиУ таблиці подані результати впливу рН силікану ЫагСОз концентрацією 148г/л до рН = 6,5, петної суспензії, яка використовується як модифікуремішують ЗОхв Після ЦЬОГО фільтрують суспенюча добавка на поверхневій обробці виробництва зію на ЛІЙЦІ Бюхнера, промивають, пасту пігментного діоксиду титану на фотохімічну активрепульпують і знову фільтрують, висушують, охоність і диспергованість цільового пігменту лоджують, розтирають Таблиця Приклад 3 До 200мл водяної суспензії діоксиду титану, що містить 110г/л ТЮг, добавляють 8,9г аморфного двоокису кремнію з рН = 8 у розрахунПриклади ку на 2% S1O2 до маси ТЮг, перемішують 20хв, Показник Прототип 1 2 3 4 5 6 7 добавляють 3,6мл розчину A b f S O ^ концентрацією 97,2г/л АЬОз у розрахунку на 1,6% АЬОз від Фотохімічна 0, 0, 0, 0, 0, 0, 0, 0,7 маси ТЮг, перемішують 20хв, добавляють 11мл активність 5 5 5 5 5 5 6 розчину ЫагСОз концентрацією 148г/л до рН = 6,5, Дисперговаперемішують ЗОхв Після ЦЬОГО фільтрують су24 24 24 23 23 22 23 ЗО ність спензію на ЛІЙЦІ Бюхнера, промивають, пасту репульпують і знову фільтрують, висушують, охолоЗ приведених прикладів конкретного виконанджують, розтирають ня способу модифікування пігментного діоксиду Приклад 4 До 200мл водяної суспензії діоксититану запропонованим і відомими способами виду титану, що містить 110г/л ТЮг, добавляють 8,9г пливає, що здійснення процесу по запропоновааморфного двоокису кремнію з рН = 10 у розрахуному способу дає можливість одержати пігмент нку на 2% S1O2 до маси ТЮг, перемішують 20хв, покращеної якості по показнику «фотохімічна ак 5 44967 6 тивність» ласті технології двоокису титану і залізовмісних Джерела інформації пігментів - М , 1982 р 1 Оглядова інформація Серія «Лакофарбова З П Й Ермилов, Е А Индейкин, И А Толмапромисловість», 1984 р чев Пигменты и пигментированьїе лакокрасочные 2 Збірник наукових праць Дослідження в обматериалы - Л Химия, 1987г ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
