Стенд для дослідження і діагностики доїльного обладнання

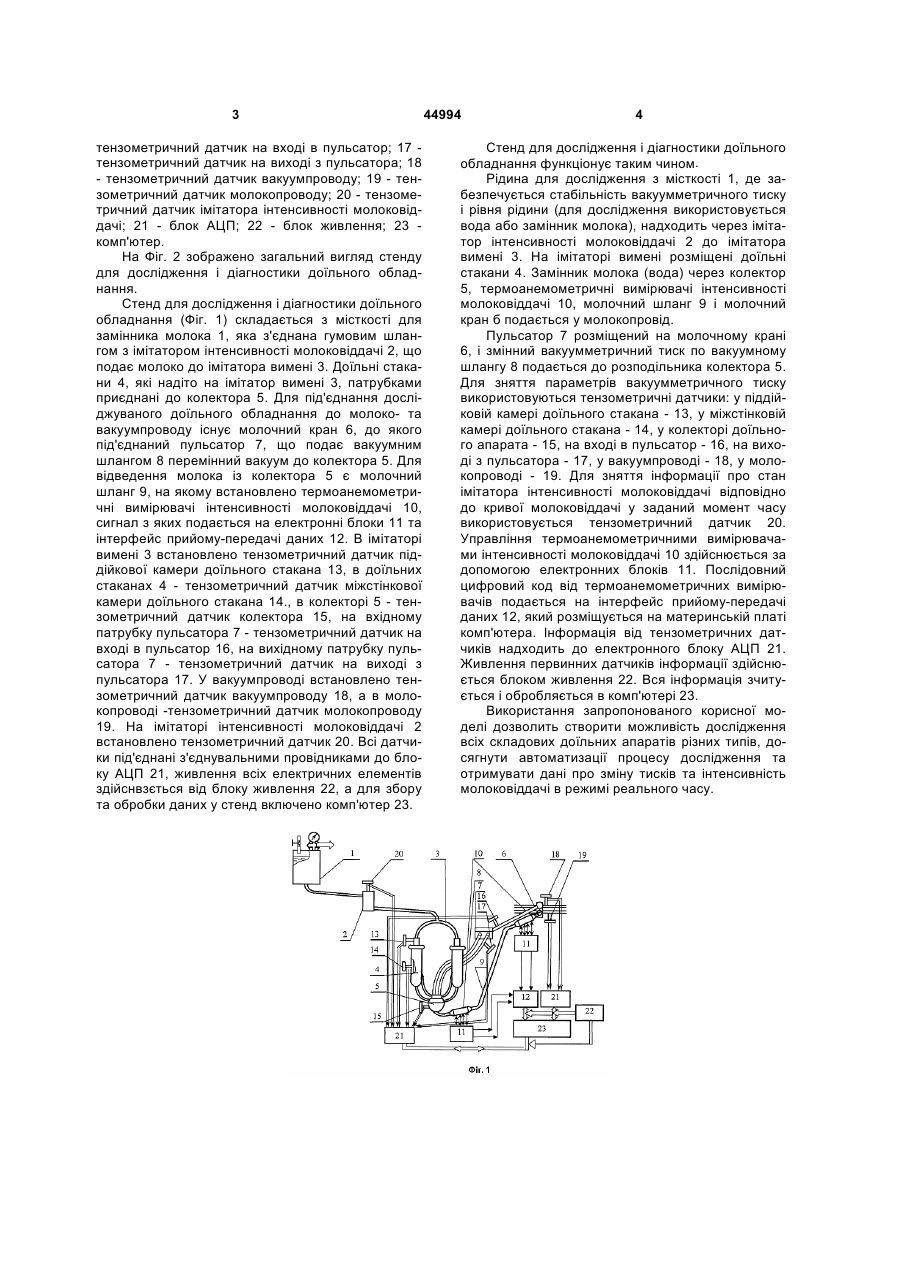

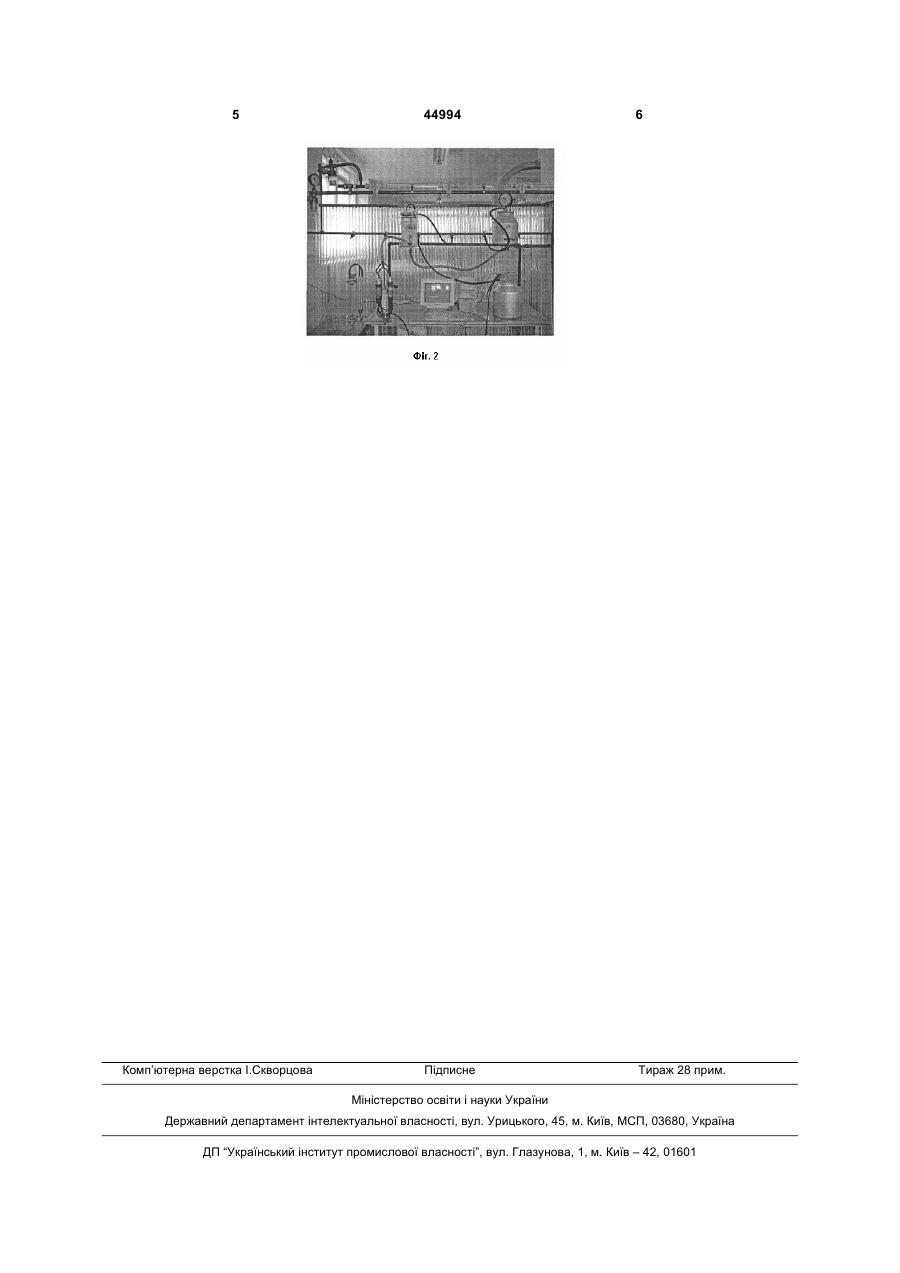

Стенд для дослідження і діагностики доїльного обладнання, що містить місткість із замінником молока, датчик витрати молока, імітатор вимені, 3 тензометричний датчик на вході в пульсатор; 17 тензометричний датчик на виході з пульсатора; 18 - тензометричний датчик вакуумпроводу; 19 - тензометричний датчик молокопроводу; 20 - тензометричний датчик імітатора інтенсивності молоковіддачі; 21 - блок АЦП; 22 - блок живлення; 23 комп'ютер. На Фіг. 2 зображено загальний вигляд стенду для дослідження і діагностики доїльного обладнання. Стенд для дослідження і діагностики доїльного обладнання (Фіг. 1) складається з місткості для замінника молока 1, яка з'єднана гумовим шлангом з імітатором інтенсивності молоковіддачі 2, що подає молоко до імітатора вимені 3. Доїльні стакани 4, які надіто на імітатор вимені 3, патрубками приєднані до колектора 5. Для під'єднання досліджуваного доїльного обладнання до молоко- та вакуумпроводу існує молочний кран 6, до якого під'єднаний пульсатор 7, що подає вакуумним шлангом 8 перемінний вакуум до колектора 5. Для відведення молока із колектора 5 є молочний шланг 9, на якому встановлено термоанемометричні вимірювачі інтенсивності молоковіддачі 10, сигнал з яких подається на електронні блоки 11 та інтерфейс прийому-передачі даних 12. В імітаторі вимені 3 встановлено тензометричний датчик піддійкової камери доїльного стакана 13, в доїльних стаканах 4 - тензометричний датчик міжстінкової камери доїльного стакана 14., в колекторі 5 - тензометричний датчик колектора 15, на вхідному патрубку пульсатора 7 - тензометричний датчик на вході в пульсатор 16, на вихідному патрубку пульсатора 7 - тензометричний датчик на виході з пульсатора 17. У вакуумпроводі встановлено тензометричний датчик вакуумпроводу 18, а в молокопроводі -тензометричний датчик молокопроводу 19. На імітаторі інтенсивності молоковіддачі 2 встановлено тензометричний датчик 20. Всі датчики під'єднані з'єднувальними провідниками до блоку АЦП 21, живлення всіх електричних елементів здійснвзється від блоку живлення 22, а для збору та обробки даних у стенд включено комп'ютер 23. 44994 4 Стенд для дослідження і діагностики доїльного обладнання функціонує таким чином. Рідина для дослідження з місткості 1, де забезпечується стабільність вакуумметричного тиску і рівня рідини (для дослідження використовується вода або замінник молока), надходить через імітатор інтенсивності молоковіддачі 2 до імітатора вимені 3. На імітаторі вимені розміщені доїльні стакани 4. Замінник молока (вода) через колектор 5, термоанемометричні вимірювачі інтенсивності молоковіддачі 10, молочний шланг 9 і молочний кран б подається у молокопровід. Пульсатор 7 розміщений на молочному крані 6, і змінний вакуумметричний тиск по вакуумному шлангу 8 подається до розподільника колектора 5. Для зняття параметрів вакуумметричного тиску використовуються тензометричні датчики: у піддійковій камері доїльного стакана - 13, у міжстінковій камері доїльного стакана - 14, у колекторі доїльного апарата - 15, на вході в пульсатор - 16, на виході з пульсатора - 17, у вакуумпроводі - 18, у молокопроводі - 19. Для зняття інформації про стан імітатора інтенсивності молоковіддачі відповідно до кривої молоковіддачі у заданий момент часу використовується тензометричний датчик 20. Управління термоанемометричними вимірювачами інтенсивності молоковіддачі 10 здійснюється за допомогою електронних блоків 11. Послідовний цифровий код від термоанемометричних вимірювачів подається на інтерфейс прийому-передачі даних 12, який розміщується на материнській платі комп'ютера. Інформація від тензометричних датчиків надходить до електронного блоку АЦП 21. Живлення первинних датчиків інформації здійснюється блоком живлення 22. Вся інформація зчитується і обробляється в комп'ютері 23. Використання запропонованого корисної моделі дозволить створити можливість дослідження всіх складових доїльних апаратів різних типів, досягнути автоматизації процесу дослідження та отримувати дані про зміну тисків та інтенсивність молоковіддачі в режимі реального часу. 5 Комп’ютерна верстка І.Скворцова 44994 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
