Пульсоколектор доїльного апарата

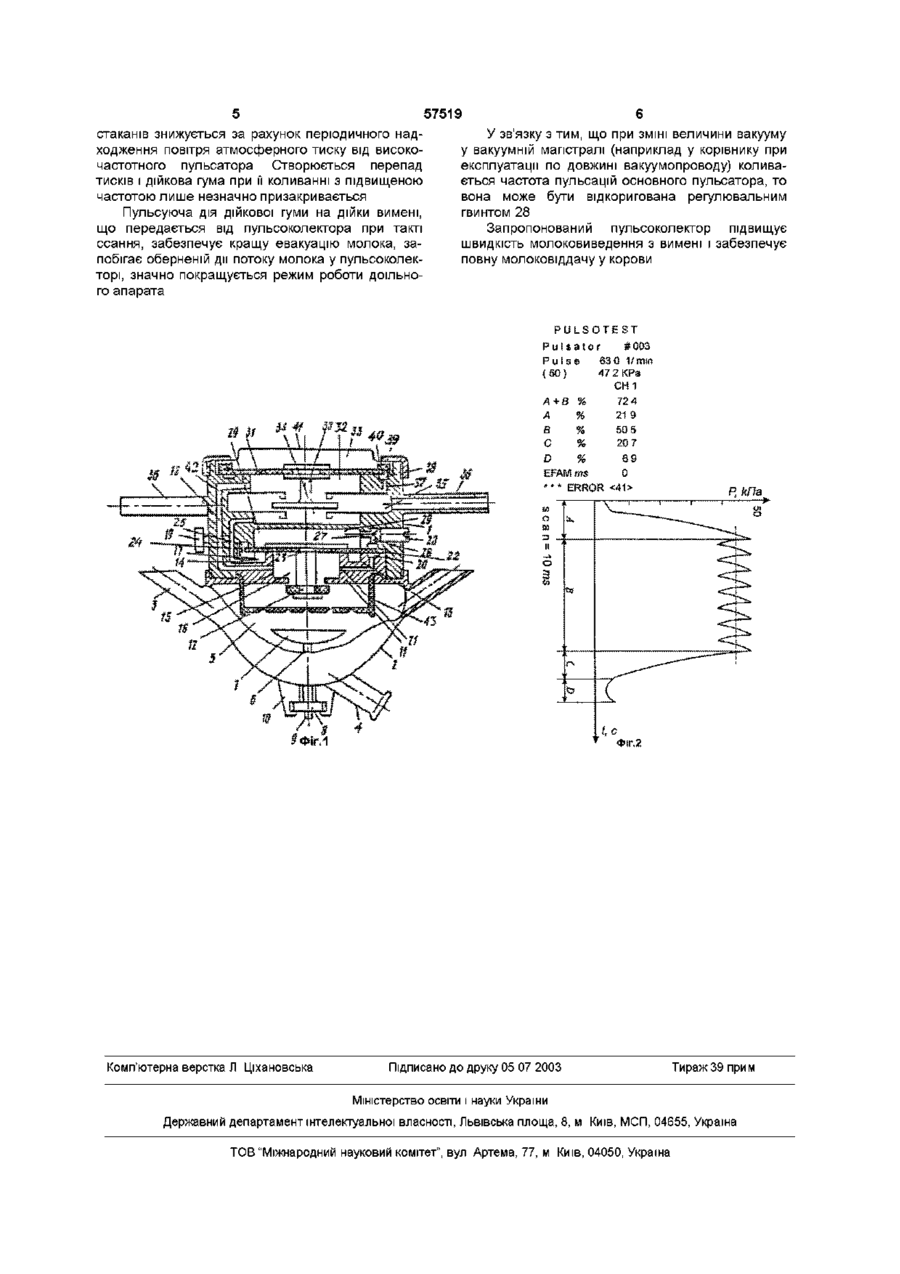

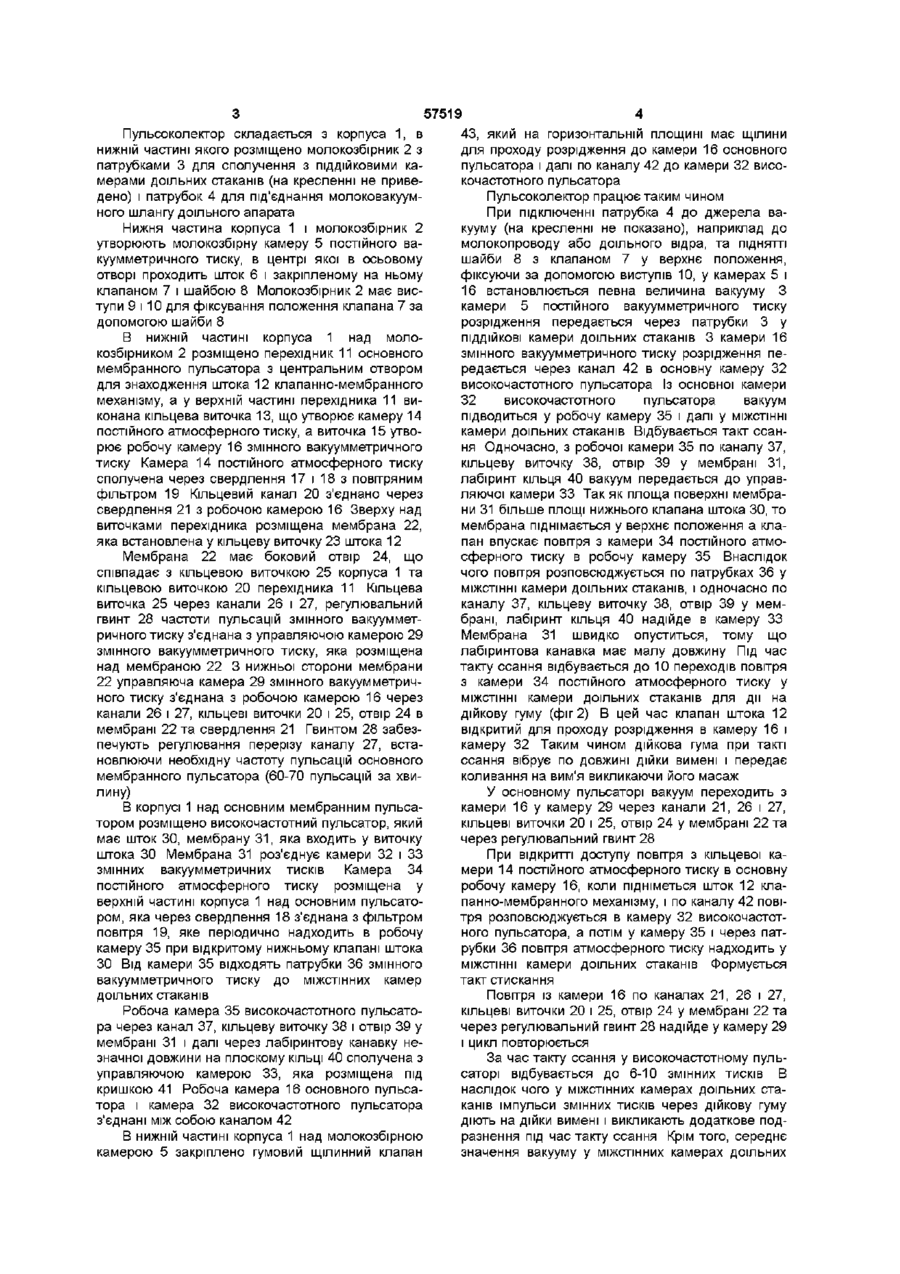

Пульсоколектор доїльного апарата, який містить основний мембранний пульсатор, молокозбірну камеру з вхідними молочними і молоковивідним патрубками, робочу камеру, яка оснащена молокозбірною камерою, управляючу камеру і камеру постійного атмосферного тиску, який відрізняється тим, що додатково містить розміщений над основним мембранним пульсатором високочастотний пульсатор, які разом з молокозбірною камерою послідовно і компактно розміщені по вертикальній осі корпуса пульсоколектора, де камера постійного вакууму високочастотного пульсатора з'єднана з робочою камерою основного пульсатора, а робоча камера високочастотного пульсатора з'єднана через його клапан періодично з камерами робочою і постійного атмосферного тиску основного пульсатора Винахід відноситься до сільського господарства, зокрема до пульсоколекторів доїльних апаратів Відомий пульсоколектор доїльного апарата, що включає в собі пульсатор і колектор у вигляді молокозбірної камери, з'єднаних між собою жорстко цих вузлів доїльного апарата (Авторське свідоцтво СРСР №852279, МПКАСШ5/10, 1980) Недоліком зазначеного пульсоколектора є недостатнє подразнення дійок вимені, внаслідок чого не забезпечується повнота видоювання молока Також відомий пульсоколектор, який складається з колектора і пульсатора, що сполучені між собою (Авторське свідоцтво СРСР №1787387, МПКАСШ5/10, 1990) Приведений пульсоколектор теж не забезпечує повноту видоювання молока з вимені корови через відсутність пристрою для допоміжного подразнення дійок вимені Найбільш близьким технічним рішенням є пульсоколектор, який складається з мембранного пульсатора, молокозбірної камери з вхідними молочними і молоковивідним патрубками, робочої камери, яка сполучена з молокозбірною камерою, управляючої камери і камери постійного атмосферного тиску (Авторське свідоцтво №1358855, МПК A01J7/00, 1985) Недоліком представленого пульсо колектора є недостатнє подразнення дійковою гумою дійок вимені, внаслідок чого відбувається подовжений час відбору молока з вимені корови і не завжди забезпечується повнота видоювання молока з вимені В основу винаходу поставлена задача удосконалити пульсоколектор так, щоб покращити молоковиведення у корови за рахунок вібраційного подразнення на рецептори дійок вимені і за рахунок чого спрямувати роботу пульсоколектора до більш повної молоковіддачі у тварини і внаслідок цього підвищити швидкість молоковиведення і забезпечити повноту видоювання молока з вимені корови Поставлена задача вирішується тим, що у пульсоколекторі, який має основний мембранний пульсатор, молокозбірну камеру з вхідними і молоковивідним патрубками, робочу камеру, яка сполучена з молокозбірною камерою, управляючу камеру і камеру постійного атмосферного тиску, згідно винаходу вводиться розміщений над основним мембранним пульсатором високочастотний пульсатор, які разом з молокозбірною камерою послідовно і компактно розміщені по вертикальній осі корпуса пульсоколектора, де камера постійного вакууму високочастотного пульсатора сполучена з робочою камерою основного пульсатора а робоча камера високочастотного пульсатора сполучена через клапан його періодично з камерами робочою і постійного атмосферного тиску основного пульсатора На фіг 1 приведено поперечний переріз пульсоколектора, а на фіг 2 - осцилограма зміни вакуумметричного тиску у МІЖСТІННИХ камерах доїльних стаканів при роботі пульсоколектора ю ю 57519 Пульсоколектор складається з корпуса 1, в нижній частині якого розміщено молокозбірник 2 з патрубками 3 для сполучення з ПІДДІЙКОВИМИ камерами доїльних стаканів (на кресленні не приведено) і патрубок 4 для під'єднання молоковакуумного шлангу доїльного апарата Нижня частина корпуса 1 і молокозбірник 2 утворюють молокозбірну камеру 5 постійного вакуумметричного тиску, в центрі якої в осьовому отворі проходить шток 6 і закріпленому на ньому клапаном 7 і шайбою 8 Молокозбірник 2 має виступи 9 і 10 для фіксування положення клапана 7 за допомогою шайби 8 В нижній частині корпуса 1 над молокозбірником 2 розміщено перехідник 11 основного мембранного пульсатора з центральним отвором для знаходження штока 12 клапанно-мембранного механізму, а у верхній частині перехідника 11 виконана кільцева виточка 13, що утворює камеру 14 постійного атмосферного тиску, а виточка 15 утворює робочу камеру 16 змінного вакуумметричного тиску Камера 14 постійного атмосферного тиску сполучена через свердлення 17 і 18 з повітряним фільтром 19 Кільцевий канал 20 з'єднано через свердлення 21 з робочою камерою 16 Зверху над виточками перехідника розміщена мембрана 22, яка встановлена у кільцеву виточку 23 штока 12 Мембрана 22 має боковий отвір 24, що співпадає з кільцевою виточкою 25 корпуса 1 та кільцевою виточкою 20 перехідника 11 Кільцева виточка 25 через канали 26 і 27, регулювальний гвинт 28 частоти пульсацій змінного вакуумметричного тиску з'єднана з управляючою камерою 29 змінного вакуумметричного тиску, яка розміщена над мембраною 22 3 нижньої сторони мембрани 22 управляюча камера 29 змінного вакуумметричного тиску з'єднана з робочою камерою 16 через канали 26 і 27, кільцеві виточки 20 і 25, отвір 24 в мембрані 22 та свердлення 21 Гвинтом 28 забезпечують регулювання перерізу каналу 27, встановлюючи необхідну частоту пульсацій основного мембранного пульсатора (60-70 пульсацій за хвилину) В корпусі 1 над основним мембранним пульсатором розміщено високочастотний пульсатор, який має шток ЗО, мембрану 31, яка входить у виточку штока ЗО Мембрана 31 роз'єднує камери 32 і 33 змінних вакуумметричних тисків Камера 34 постійного атмосферного тиску розміщена у верхній частині корпуса 1 над основним пульсатором, яка через свердлення 18 з'єднана з фільтром повітря 19, яке періодично надходить в робочу камеру 35 при відкритому нижньому клапані штока ЗО Від камери 35 відходять патрубки 36 змінного вакуумметричного тиску до МІЖСТІННИХ камер доїльних стаканів Робоча камера 35 високочастотного пульсатора через канал 37, кільцеву виточку 38 і отвір 39 у мембрані 31 і далі через лабіринтову канавку незначної довжини на плоскому КІЛЬЦІ 40 сполучена з управляючою камерою 33, яка розміщена під кришкою 41 Робоча камера 16 основного пульсатора і камера 32 високочастотного пульсатора з'єднані між собою каналом 42 В нижній частині корпуса 1 над молокозбірною камерою 5 закріплено гумовий щілинний клапан 43, який на горизонтальній площині має щілини для проходу розрідження до камери 16 основного пульсатора і далі по каналу 42 до камери 32 високочастотного пульсатора Пульсоколектор працює таким чином При підключенні патрубка 4 до джерела вакууму (на кресленні не показано), наприклад до молокопроводу або доїльного відра, та ПІДНЯТТІ шайби 8 з клапаном 7 у верхнє положення, фіксуючи за допомогою виступів 10, у камерах 5 і 16 встановлюється певна величина вакууму З камери 5 постійного вакуумметричного тиску розрідження передається через патрубки 3 у ПІДДІЙКОВІ камери доїльних стаканів 3 камери 16 змінного вакуумметричного тиску розрідження передається через канал 42 в основну камеру 32 високочастотного пульсатора Із основної камери 32 високочастотного пульсатора вакуум підводиться у робочу камеру 35 і далі у МІЖСТІННІ камери доїльних стаканів Відбувається такт ссання Одночасно, з робочої камери 35 по каналу 37, кільцеву виточку 38, отвір 39 у мембрані 31, лабіринт кільця 40 вакуум передається до управляючої камери 33 Так як площа поверхні мембрани 31 більше площі нижнього клапана штока ЗО, то мембрана піднімається у верхнє положення а клапан впускає повітря з камери 34 постійного атмосферного тиску в робочу камеру 35 Внаслідок чого повітря розповсюджується по патрубках 36 у МІЖСТІННІ камери доїльних стаканів, і одночасно по каналу 37, кільцеву виточку 38, отвір 39 у мембрані, лабіринт кільця 40 надійде в камеру 33 Мембрана 31 швидко опуститься, тому що лабіринтова канавка має малу довжину Під час такту ссання відбувається до 10 переходів повітря з камери 34 постійного атмосферного тиску у МІЖСТІННІ камери доїльних стаканів для дії на дійкову гуму (фіг 2) В цей час клапан штока 12 відкритий для проходу розрідження в камеру 16 і камеру 32 Таким чином дійкова гума при такті ссання вібрує по довжині дійки вимені і передає коливання на вим'я викликаючи його масаж У основному пульсаторі вакуум переходить з камери 16 у камеру 29 через канали 21, 26 і 27, кільцеві виточки 20 і 25, отвір 24 у мембрані 22 та через регулювальний гвинт 28 При відкритті доступу повітря з кільцевої камери 14 постійного атмосферного тиску в основну робочу камеру 16, коли підніметься шток 12 клапанно-мембранного механізму, і по каналу 42 повітря розповсюджується в камеру 32 високочастотного пульсатора, а потім у камеру 35 і через патрубки 36 повітря атмосферного тиску надходить у МІЖСТІННІ камери доїльних стаканів Формується такт стискання Повітря із камери 16 по каналах 21, 26 і 27, кільцеві виточки 20 і 25, отвір 24 у мембрані 22 та через регулювальний гвинт 28 надійде у камеру 29 і цикл повторюється За час такту ссання у високочастотному пульсаторі відбувається до 6-10 змінних тисків В наслідок чого у МІЖСТІННИХ камерах доїльних стаканів імпульси змінних тисків через дійкову гуму діють на дійки вимені і викликають додаткове подразнення під час такту ссання Крім того, середнє значення вакууму у МІЖСТІННИХ камерах доїльних 57519 стаканів знижується за рахунок періодичного надходження повітря атмосферного тиску від високочастотного пульсатора Створюється перепад тисків і дійкова гума при її коливанні з підвищеною частотою лише незначно призакривається Пульсуюча дія дійкової гуми на дійки вимені, що передається від пульсоколектора при такті ссання, забезпечує кращу евакуацію молока, запобігає оберненій дії потоку молока у пульсоколекторі, значно покращується режим роботи доїльного апарата У зв'язку з тим, що при ЗМІНІ величини вакууму у вакуумній магістралі (наприклад у корівнику при експлуатації по довжині вакуумопроводу) коливається частота пульсацій основного пульсатора, то вона може бути від коригована регулювальним гвинтом 28 Запропонований пульсо колектор підвищує швидкість молоковиведення з вимені і забезпечує повну молоковіддачу у корови PULSOTEST P u Is atо г #003 Pu (50) t,G ФІГ. 2 Комп'ютерна верстка Л Ціхановська Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
