Формула / Реферат

Затискач-ніж який має шарнірно з'єднані перехресні у коробчастому замку бранші, кільця, кремальеру та ніж, який відрізняється тим, що лезо ножа з поперечною ручкою і прорізом у ній має вигляд трубки еліпсоподібного перетину, в робочій частині усіченої у скісній площині від торця зовнішнього опуклого краю до протилежної від неї і симетричної їй половині під гострим кутом з утворенням ріжучої крайки на торці, з розміщеним у середині центральної третини її подовжним обмежником ходу ножа, розташованим у площині, перпендикулярній до ріжучої крайки і який поділяє просвіт трубки на два прорізи, через котрі проведені робочі частини бранш, які також відрізняються тим, що на робочих губках від замка на протязі 2/3 їх довжини містяться пази, в які поміщують обмежник ходу з можливістю переміщення уздовж прорізу, утвореного пазами бранш після їх фіксації кремальерою.

Текст

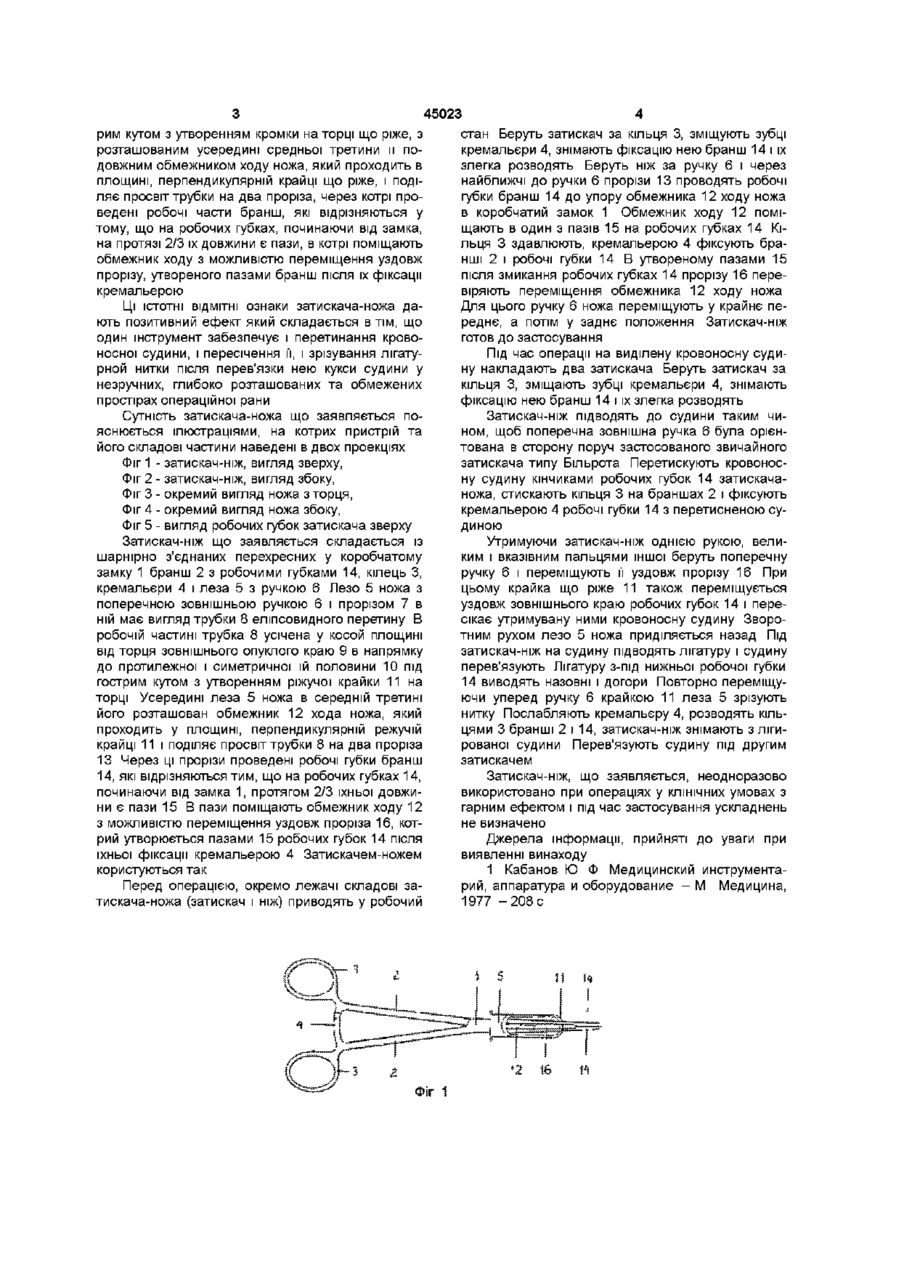

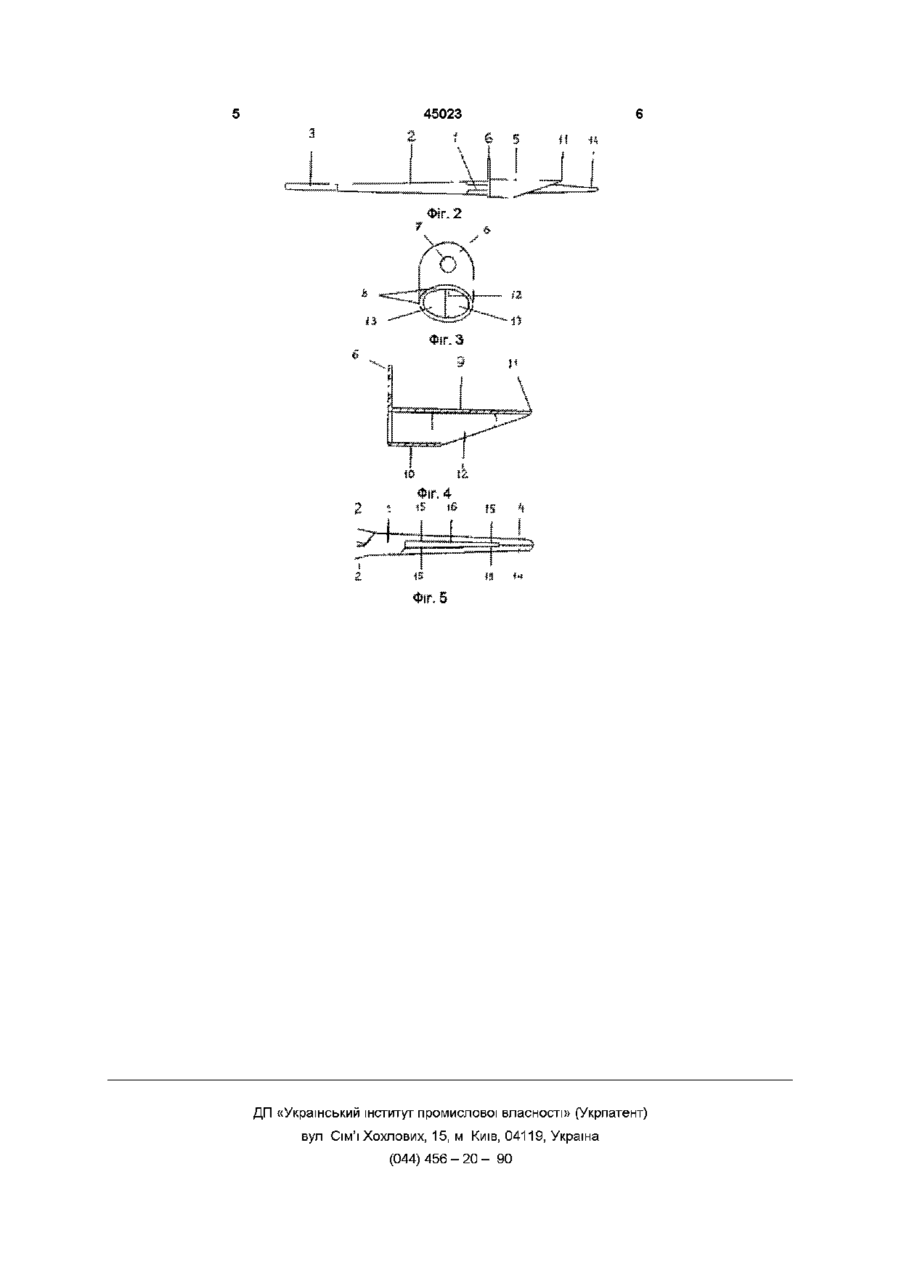

Затискач-ніж який має шарнірно з'єднані перехресні у коробчастому замку бранші, кільця, кремальеру та ніж, який відрізняється тим, що лезо ножа з поперечною ручкою і прорізом у ній має вигляд трубки еліпсоподібного перетину, в зовнішнього опуклого краю до протилежної від неї і симетричної їй половині під гострим кутом з утворенням ріжучої крайки на торці, з розміщеним у середині центральної третини и подовжним обмежником ходу ножа, розташованим у площині, перпендикулярній до ріжучої крайки і який поділяє просвіт трубки на два прорізи, через котрі проведені робочі частини бранш, які також відрізняються тим, що на робочих губках від замка на протязі 2/3 їх довжини містяться пази, в які поміщують обмежник ходу з можливістю переміщення уздовж прорізу, утвореного пазами бранш після їх фіксації кремальерою Технічне рішення, що заявляється відноситься до хірургічного інструментарію, котрий призначся задля тимчасового зтиснення кровоносних судин, перетинання їх, накладення лігатури та відсічення їх в незручних, глибоко розташованих і обмежених місцях операційної рани Медичні затискачі широко ВІДОМІ, їх основне призначення складається у тому, щоб на якийсь проміжок часу стиснути або спресувати відносно невелику частку тканини, не травмуючи и Затискач типу Більрота призначся задля зупинки кровотечі і містить шарнірно з'єднані перехресні у коробчатому замку бранші з кільцями і кремальерою на одному КІНЦІ і робочі губки на другому [1] Робочі части бранш мають нарізку і щільно прилежать одна до другої уздовж усієї довжини після фіксації їх кремальерою Затискач Більрота являється пристроємпрототипом, але його недоліком є те, що після використання його (перетиснення кровоносної судини у важкодоступному МІСЦІ) повинен застосовуватися вже інший інструмент (наприклад, ножиці) для пересічення судини (1-й раз) і відсічення лігатури (2-й раз) Перетиснена затискачем кровоносна судина пересікається ножицями Ножиці хороше ВІДОМІ І широко застосовуються як в загальній хірурги, так і в усіх спеціальних и розділах [1] Вони містять шарнірно з'єднані перехресні бранші з кільцями на одному закінченні та зустрічно-режучі леза на другому Недоліком звісних ножиців являється те, що їх незручно та важко застосовувати в глибокорозташованих і обмежених просторах операційної рани ВІДОМІ також єдинолезові інструменти, скальпелі та ножі [1], які мають лезо і ручку Але їх недоліком являється те, що вони через вірогідну гостру травму навколишніх тканин не застосовуються в операційних ранах з прилягаючими порожніми органами, великими судинами або поганим візуальним контролем хірургічної маніпуляції За основу винаходу поставлено завдання створити інструмент подвійної дії, котрий замінив би два знаних і уключив до себе їх функціональні призначення (перетинання кровоносної судини, пересічення її та зрізування лігатурної нитки після перев'язки нею кукси судини), що призведе до спрощення та прискорення окремих митей операції Поставлена задача розв'язується тим, що у затис качу-ножу, який має шарнірно з'єднані перехресні у коробчатому замку бранші, кільця, кремальеру і лезо з ручкою, стосовно винаходу лезо ножа з поперечною зовнішньою ручкою і прорізом в ній виконано у вигляді трубки еліпсовидного перетину, в робочій части усіченій косою площиною від торця зовнішнього опуклого краю в напрямку до протилежного їй симетричній половині під гост робочій частині усіченої у СКІСНІЙ ПЛОЩИНІ ВІД торця го о ю 45023 стан Беруть затискач за кільця 3, зміщують зубці рим кутом з утворенням кромки на торці що ріже, з кремальєри 4, знімають фіксацію нею бранш 14 і їх розташованим усередині средньої третини и позлегка розводять Беруть ніж за ручку 6 і через довжним обмежником ходу ножа, який проходить в найближчі до ручки 6 прорізи 13 проводять робочі площині, перпендикулярній крайці що ріже, і подігубки бранш 14 до упору обмежника 12 ходу ножа ляє просвіт трубки на два проріза, через котрі пров коробчатий замок 1 Обмежник ходу 12 поміведені робочі части бранш, які відрізняються у щають в один з пазів 15 на робочих губках 14 Кітому, що на робочих губках, починаючи від замка, льця 3 здавлюють, кремальерою 4 фіксують брана протязі 2/3 їх довжини є пази, в котрі поміщають нші 2 і робочі губки 14 В утвореному пазами 15 обмежник ходу з можливістю переміщення уздовж після змикання робочих губках 14 прорізу 16 перепрорізу, утвореного пазами бранш після їх фіксації віряють переміщення обмежника 12 ходу ножа кремальерою Для цього ручку 6 ножа переміщують у крайнє пеЦі ІСТОТНІ ВІДМІТНІ ознаки затис кача-ножа дареднє, а потім у заднє положення Затискач-ніж ють позитивний ефект який складається в тім, що готов до застосування один інструмент забезпечує і перетинання кровоносної судини, і пересічення її, і зрізування лігатуПід час операції на виділену кровоносну судирной нитки після перев'язки нею кукси судини у ну накладають два затискача Беруть затискач за незручних, глибоко розташованих та обмежених кільця 3, зміщають зубці кремальєри 4, знімають простірах операційної рани фіксацію нею бранш 14 і їх злегка розводять Сутність затис кача-ножа що заявляється поЗатискач-ніж підводять до судини таким чияснюється ілюстраціями, на котрих пристрій та ном, щоб поперечна зовнішна ручка 6 була орієнйого складові частини наведені в двох проекціях тована в сторону поруч застосованого звичайного Фіг 1 - затискач-ніж, вигляд зверху, затискача типу Більрота Перетискують кровоносФіг 2 - затискач-ніж, вигляд збоку, ну судину кінчиками робочих губок 14 затискачаФіг 3 - окремий вигляд ножа з торця, ножа, стискають кільця 3 на браншах 2 і фіксують Фіг 4 - окремий вигляд ножа збоку, кремальерою 4 робочі губки 14 з перетисненою суФіг 5 - вигляд робочих губок затискача зверху диною Затискач-ніж що заявляється складається із Утримуючи затискач-ніж однією рукою, велишарнірно з'єднаних перехресних у коробчатому ким і вказівним пальцями іншої беруть поперечну замку 1 бранш 2 з робочими губками 14, кілець З, ручку 6 і переміщують її уздовж прорізу 16 При кремальєри 4 і леза 5 з ручкою 6 Лезо 5 ножа з цьому крайка що ріже 11 також переміщується поперечною зовнішньою ручкою 6 і прорізом 7 в уздовж зовнішнього краю робочих губок 14 і переній має вигляд трубки 8 еліпсовидного перетину В сікає утримувану ними кровоносну судину Звороробочій частині трубка 8 усічена у косой площині тним рухом лезо 5 ножа приділяється назад Під від торця зовнішнього опуклого краю 9 в напрямку затискач-ніж на судину підводять лігатуру і судину до протилежної і симетричної їй половини 10 під перев'язують Лігатуру з-під нижньої робочої губки гострим кутом з утворенням ріжучої крайки 11 на 14 виводять назовні і догори Повторно переміщуторці Усередині леза 5 ножа в середній третині ючи уперед ручку 6 крайкою 11 леза 5 зрізують його розташован обмежник 12 хода ножа, який нитку Послабляють кремальеру 4, розводять кільпроходить у площині, перпендикулярній режучій цями 3 бранші 2 і 14, затискач-ніж знімають з лігикрайці 11 і поділяє просвіт трубки 8 на два проріза рованої судини Перев'язують судину під другим 13 Через ці прорізи проведені робочі губки бранш затискачем 14, які відрізняються тим, що на робочих губках 14, Затискач-ніж, що заявляється, неодноразово починаючи від замка 1, протягом 2/3 їхньої довживикористовано при операціях у КЛІНІЧНИХ умовах з ни є пази 15 В пази поміщають обмежник ходу 12 гарним ефектом і під час застосування ускладнень з можливістю переміщення уздовж проріза 16, котне визначено рий утворюється пазами 15 робочих губок 14 після Джерела інформації, прийняті до уваги при їхньої фіксації кремальерою 4 Затискачем-ножем виявленні винаходу користуються так 1 Кабанов Ю Ф Медицинский инструментарий, аппаратура и оборудование - М Медицина, Перед операцією, окремо лежачі складові за1977 - 2 0 8 с тискача-ножа (затискач і ніж) приводять у робочий 45023 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90

Дивитися

Додаткова інформація

Автори англійською

Shepliakov Mykhailo Mykolaiovych

Автори російською

Шепляков Михаил Михайлович

МПК / Мітки

МПК: A61B 17/125, A61B 17/3211

Мітки: затискач-ніж
