Заземляючий затискач

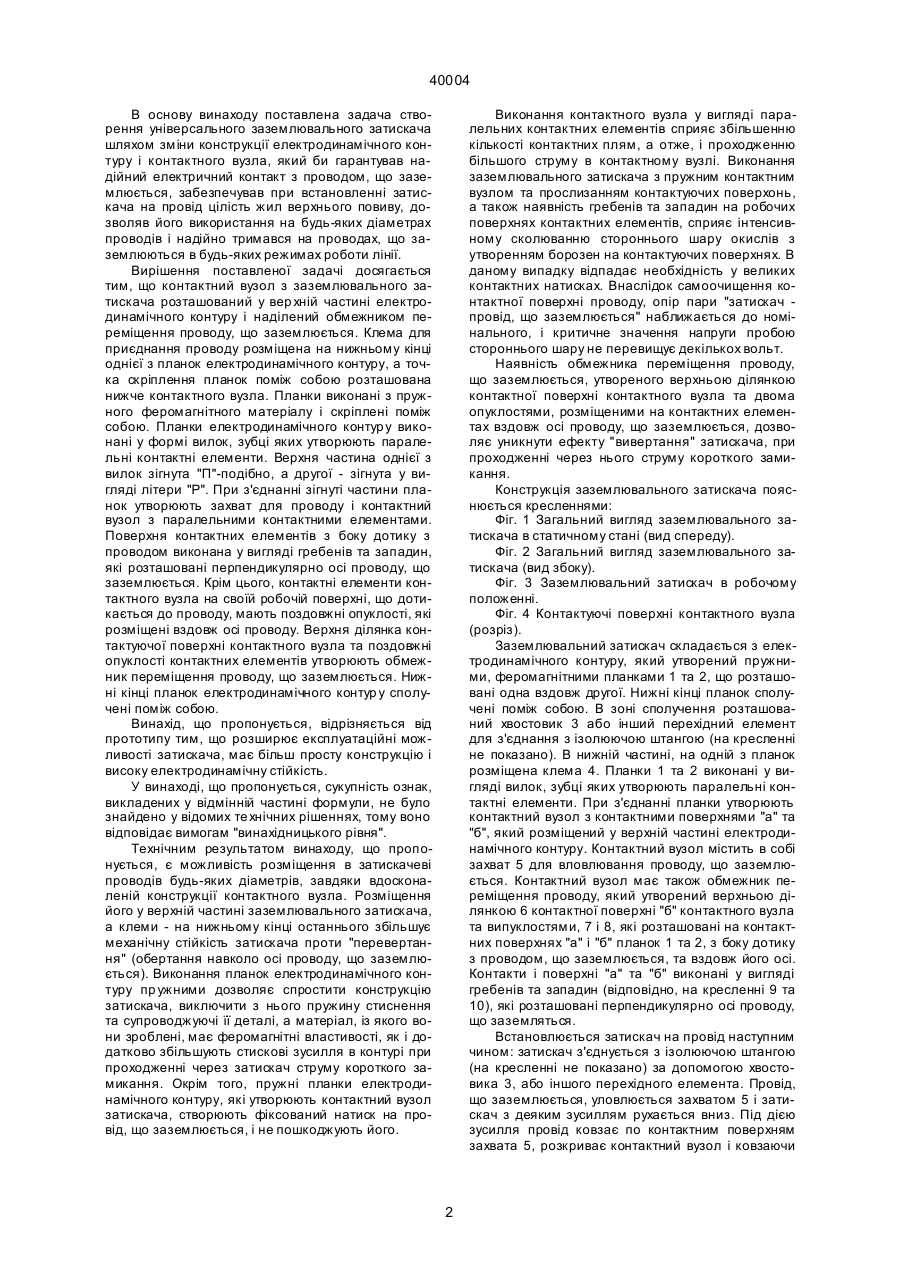

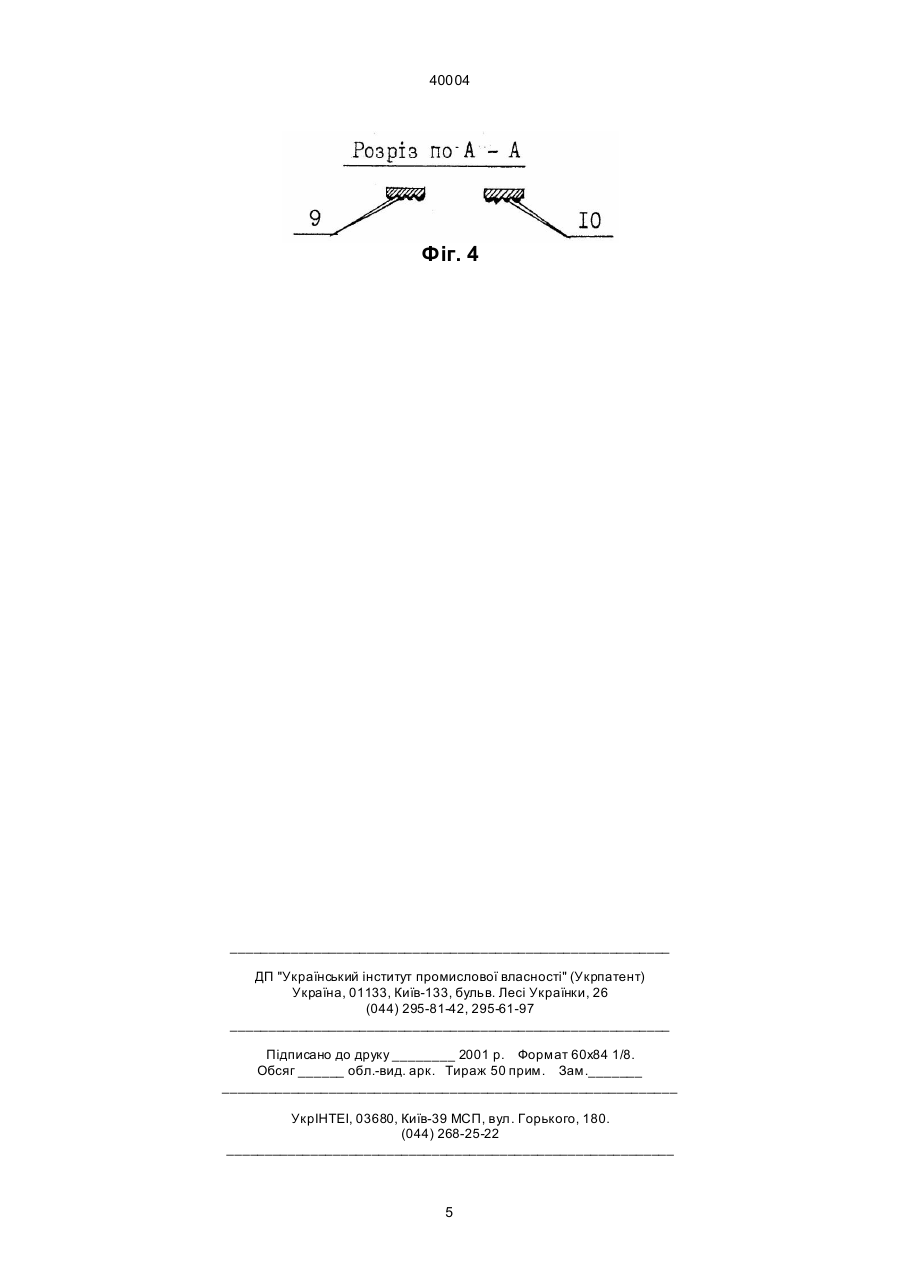

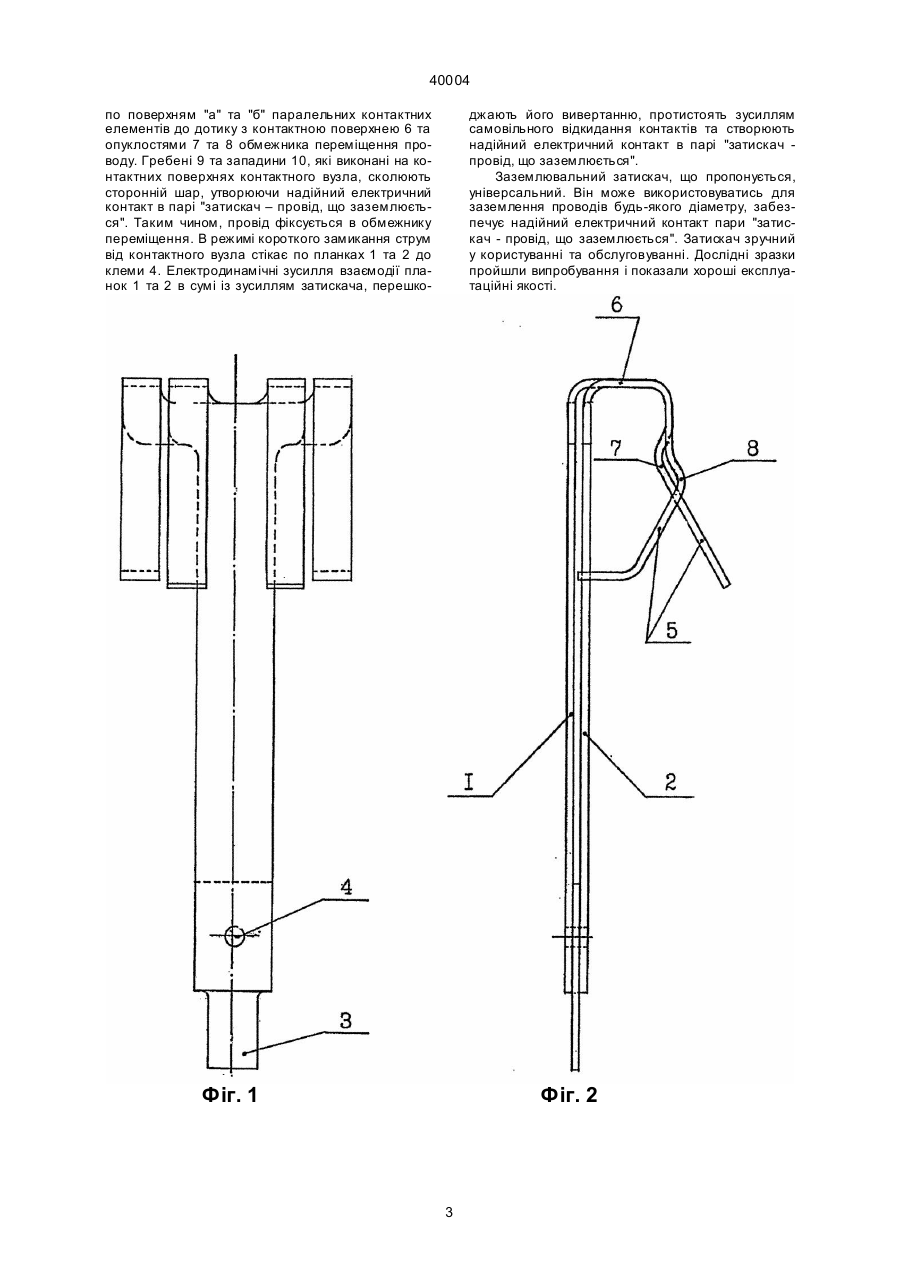

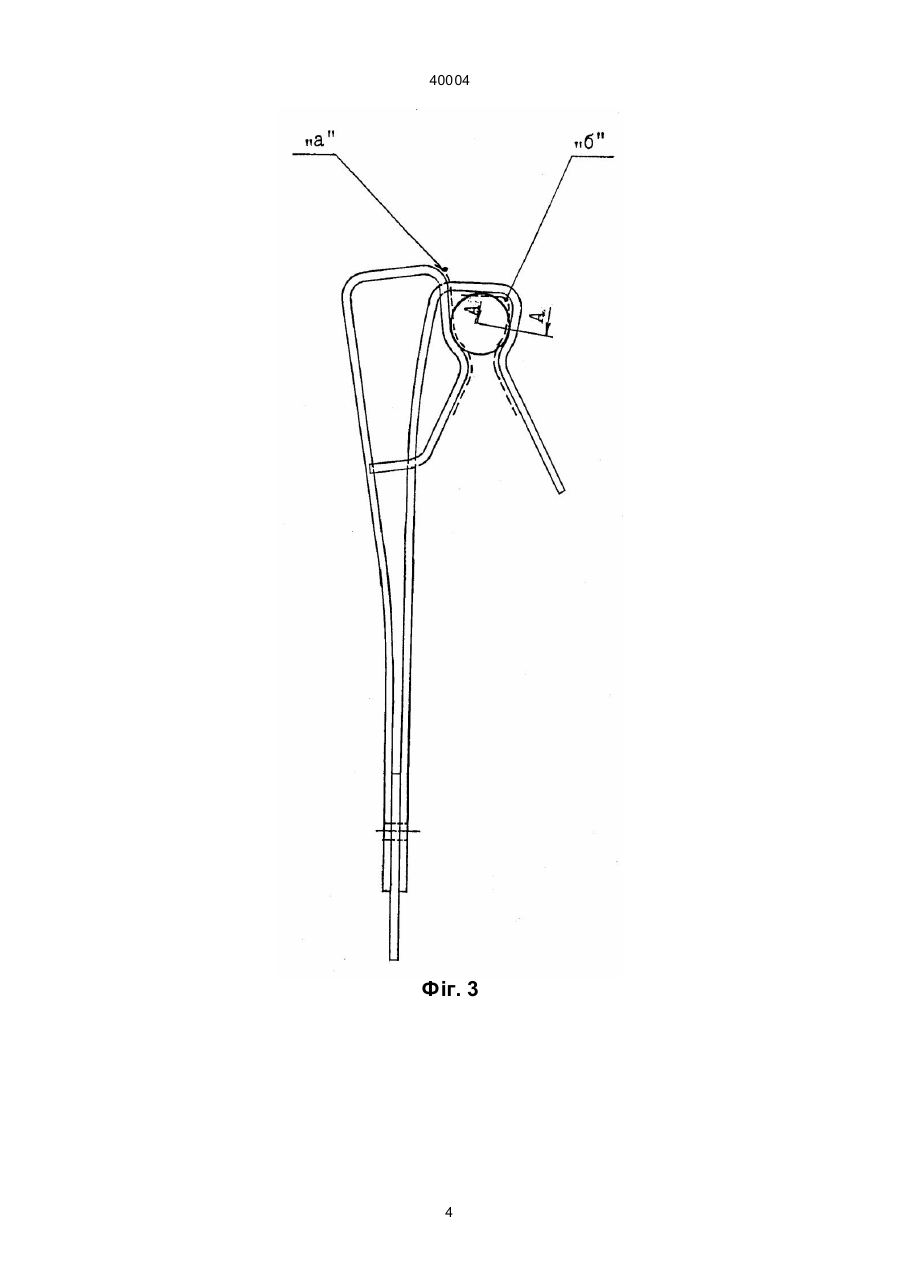

1. Заземлюючий затискач, що містить в собі електродинамічний контур, утворений планками, розташованими одна вздовж другої, пружинний елемент, контактний вузол з контактними елементами та захватом для уловлювання проводу, клему для приєднання проводу, що заземлюється, сполучену з електродинамічним контуром, який відрізняє ться тим, що контактний вузол розміщений у верхній частині електродинамічного контуру, 40004 В основу винаходу поставлена задача створення універсального заземлювального затискача шляхом зміни конструкції електродинамічного контуру і контактного вузла, який би гарантував надійний електричний контакт з проводом, що заземлюється, забезпечував при встановленні затискача на провід цілість жил верхнього повиву, дозволяв його використання на будь-яких діаметрах проводів і надійно тримався на проводах, що заземлюються в будь-яких режимах роботи лінії. Вирішення поставленої задачі досягається тим, що контактний вузол з заземлювального затискача розташований у вер хній частині електродинамічного контуру і наділений обмежником переміщення проводу, що заземлюється. Клема для приєднання проводу розміщена на нижньому кінці однієї з планок електродинамічного контуру, а точка скріплення планок поміж собою розташована нижче контактного вузла. Планки виконані з пружного феромагнітного матеріалу і скріплені поміж собою. Планки електродинамічного контур у виконані у формі вилок, зубці яких утворюють паралельні контактні елементи. Верхня частина однієї з вилок зігнута "П"-подібно, а другої - зігнута у вигляді літери "Р". При з'єднанні зігнуті частини планок утворюють захват для проводу і контактний вузол з паралельними контактними елементами. Поверхня контактних елементів з боку дотику з проводом виконана у вигляді гребенів та западин, які розташовані перпендикулярно осі проводу, що заземлюється. Крім цього, контактні елементи контактного вузла на своїй робочій поверхні, що дотикається до проводу, мають поздовжні опуклості, які розміщені вздовж осі проводу. Верхня ділянка контактуючої поверхні контактного вузла та поздовжні опуклості контактних елементів утворюють обмежник переміщення проводу, що заземлюється. Нижні кінці планок електродинамічного контур у сполучені поміж собою. Винахід, що пропонується, відрізняється від прототипу тим, що розширює експлуатаційні можливості затискача, має більш просту конструкцію і високу електродинамічну стійкість. У винаході, що пропонується, сукупність ознак, викладених у відмінній частині формули, не було знайдено у відомих те хнічних рішеннях, тому воно відповідає вимогам "винахідницького рівня". Технічним результатом винаходу, що пропонується, є можливість розміщення в затискачеві проводів будь-яких діаметрів, завдяки вдосконаленій конструкції контактного вузла. Розміщення його у верхній частині заземлювального затискача, а клеми - на нижньому кінці останнього збільшує механічну стійкість затискача проти "перевертання" (обертання навколо осі проводу, що заземлюється). Виконання планок електродинамічного контуру пр ужними дозволяє спростити конструкцію затискача, виключити з нього пружину стиснення та супроводжуючі її деталі, а матеріал, із якого вони зроблені, має феромагнітні властивості, як і додатково збільшують стискові зусилля в контурі при проходженні через затискач струму короткого замикання. Окрім того, пружні планки електродинамічного контуру, які утворюють контактний вузол затискача, створюють фіксований натиск на провід, що заземлюється, і не пошкоджують його. Виконання контактного вузла у вигляді паралельних контактних елементів сприяє збільшенню кількості контактних плям, а отже, і проходженню більшого струму в контактному вузлі. Виконання заземлювального затискача з пружним контактним вузлом та прослизанням контактуючих поверхонь, а також наявність гребенів та западин на робочих поверхнях контактних елементів, сприяє інтенсивному сколюванню стороннього шару окислів з утворенням борозен на контактуючих поверхнях. В даному випадку відпадає необхідність у великих контактних натисках. Внаслідок самоочищення контактної поверхні проводу, опір пари "затискач провід, що заземлюється" наближається до номінального, і критичне значення напруги пробою стороннього шару не перевищує декількох вольт. Наявність обмежника переміщення проводу, що заземлюється, утвореного верхньою ділянкою контактної поверхні контактного вузла та двома опуклостями, розміщеними на контактних елементах вздовж осі проводу, що заземлюється, дозволяє уникнути ефекту "вивертання" затискача, при проходженні через нього струму короткого замикання. Конструкція заземлювального затискача пояснюється кресленнями: Фіг. 1 Загальний вигляд заземлювального затискача в статичному стані (вид спереду). Фіг. 2 Загальний вигляд заземлювального затискача (вид збоку). Фіг. 3 Заземлювальний затискач в робочому положенні. Фіг. 4 Контактуючі поверхні контактного вузла (розріз). Заземлювальний затискач складається з електродинамічного контуру, який утворений пружними, феромагнітними планками 1 та 2, що розташовані одна вздовж другої. Нижні кінці планок сполучені поміж собою. В зоні сполучення розташований хвостовик 3 або інший перехідний елемент для з'єднання з ізолюючою штангою (на кресленні не показано). В нижній частині, на одній з планок розміщена клема 4. Планки 1 та 2 виконані у вигляді вилок, зубці яких утворюють паралельні контактні елементи. При з'єднанні планки утворюють контактний вузол з контактними поверхнями "а" та "б", який розміщений у верхній частині електродинамічного контуру. Контактний вузол містить в собі захват 5 для вловлювання проводу, що заземлюється. Контактний вузол має також обмежник переміщення проводу, який утворений верхньою ділянкою 6 контактної поверхні "б" контактного вузла та випуклостями, 7 і 8, які розташовані на контактних поверхнях "а" і "б" планок 1 та 2, з боку дотику з проводом, що заземлюється, та вздовж його осі. Контакти і поверхні "а" та "б" виконані у вигляді гребенів та западин (відповідно, на кресленні 9 та 10), які розташовані перпендикулярно осі проводу, що заземляться. Встановлюється затискач на провід наступним чином: затискач з'єднується з ізолюючою штангою (на кресленні не показано) за допомогою хвостовика 3, або іншого перехідного елемента. Провід, що заземлюється, уловлюється захватом 5 і затискач з деяким зусиллям рухається вниз. Під дією зусилля провід ковзає по контактним поверхням захвата 5, розкриває контактний вузол і ковзаючи 2 40004 по поверхням "а" та "б" паралельних контактних елементів до дотику з контактною поверхнею 6 та опуклостями 7 та 8 обмежника переміщення проводу. Гребені 9 та западини 10, які виконані на контактних поверхнях контактного вузла, сколюють сторонній шар, утворюючи надійний електричний контакт в парі "затискач – провід, що заземлюється". Таким чином, провід фіксується в обмежнику переміщення. В режимі короткого замикання струм від контактного вузла стікає по планках 1 та 2 до клеми 4. Електродинамічні зусилля взаємодії планок 1 та 2 в сумі із зусиллям затискача, перешко джають його вивертанню, протистоять зусиллям самовільного відкидання контактів та створюють надійний електричний контакт в парі "затискач провід, що заземлюється". Заземлювальний затискач, що пропонується, універсальний. Він може використовуватись для заземлення проводів будь-якого діаметру, забезпечує надійний електричний контакт пари "затискач - провід, що заземлюється". Затискач зручний у користуванні та обслуговуванні. Дослідні зразки пройшли випробування і показали хороші експлуатаційні якості. Фіг. 1 Фіг. 2 3 40004 Фіг. 3 4 40004 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
