Оптико-електронний пристрій око-процесорного типу для кореляційного оброблення біозображень

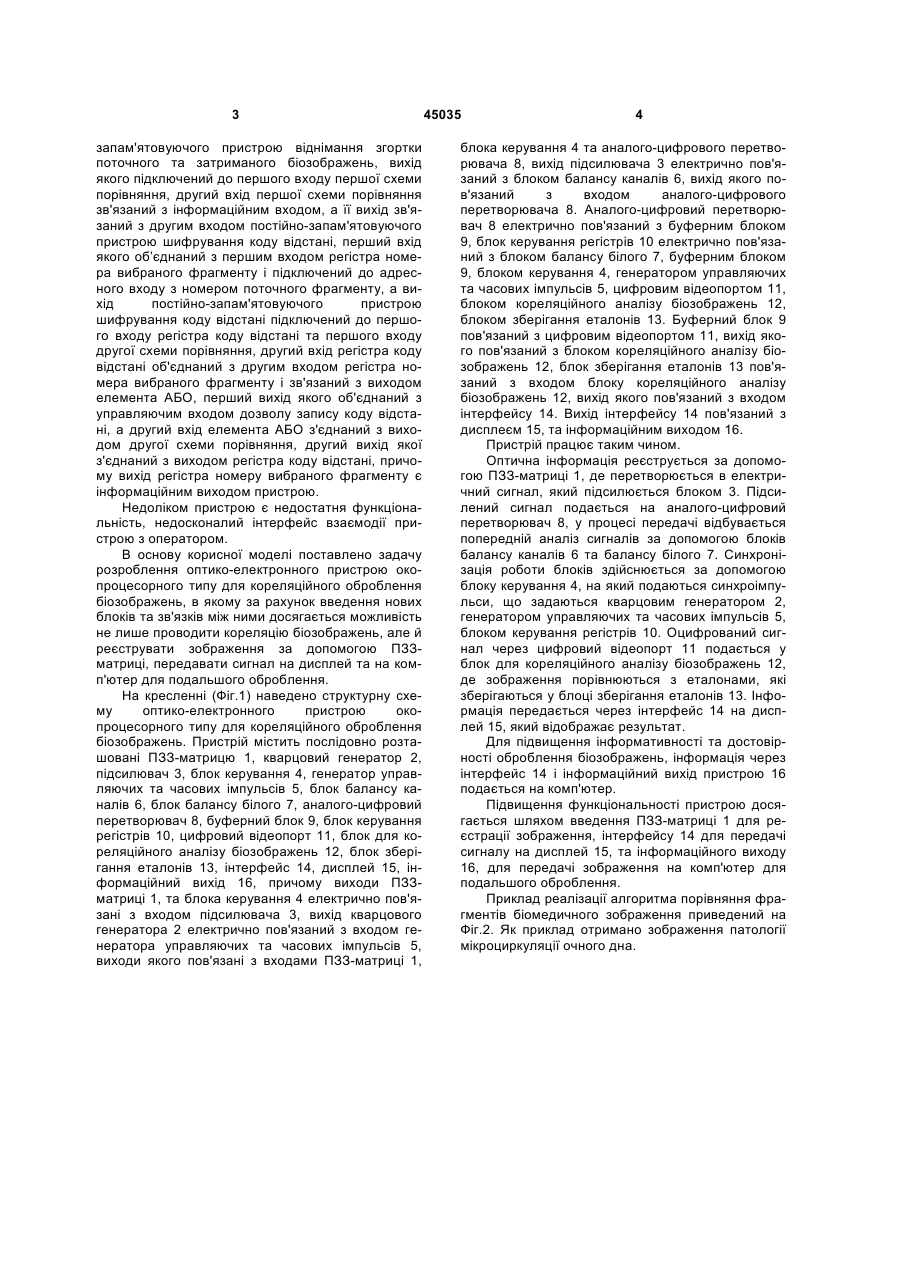

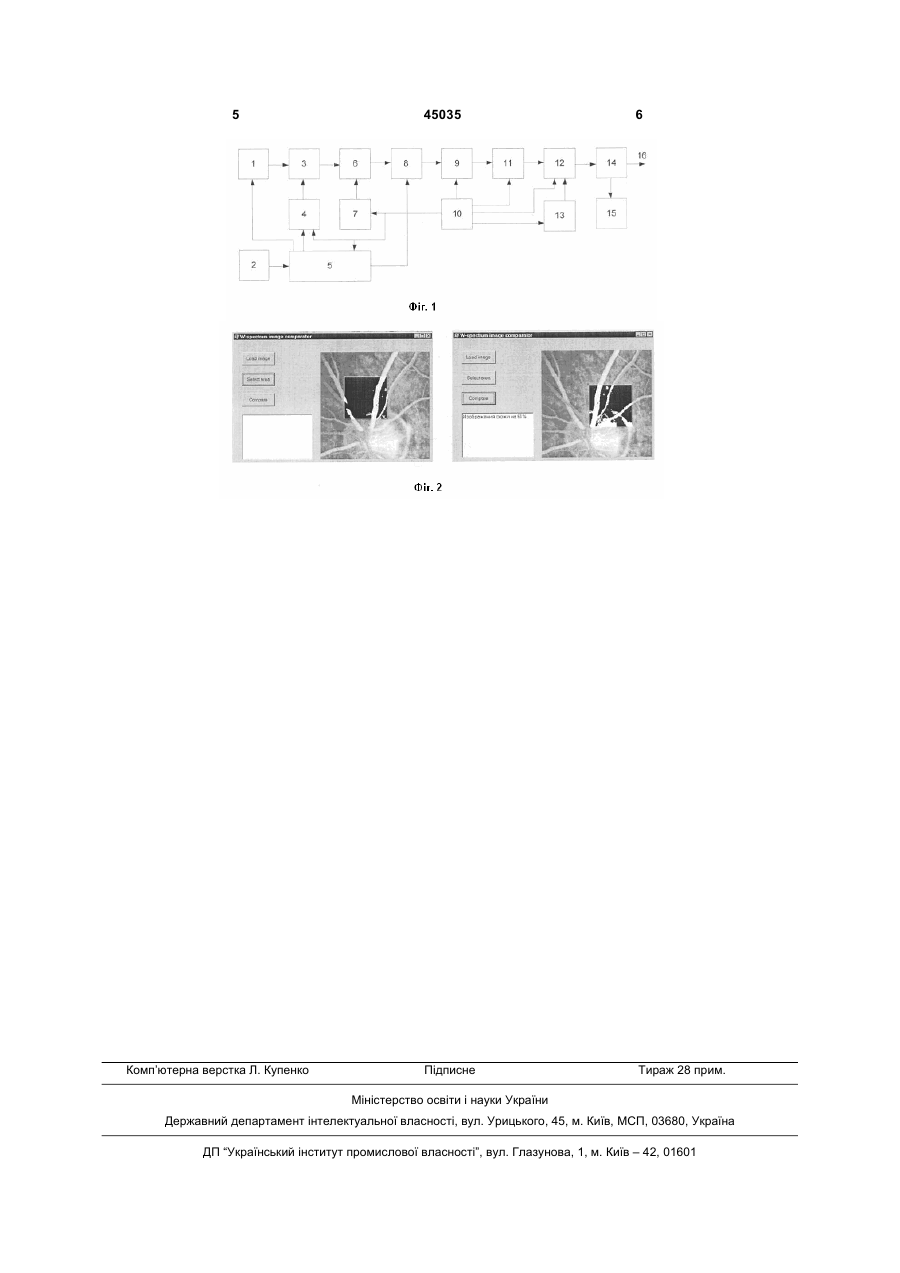

Оптико-електронний пристрій окопроцесорного типу для кореляційного оброблення біозображень, який містить блок для кореляційного аналізу біозображень, який відрізняється тим, що в нього введено ПЗЗ-матрицю, кварцовий генератор, підсилювач, блок керування, генератор управляючих та часових імпульсів, блок балансу каналів, блок балансу білого, аналого-цифровий перетворювач, буферний блок, блок керування регістрів, цифровий відеопорт, блок зберігання U 2 (19) 1 3 запам'ятовуючого пристрою віднімання згортки поточного та затриманого біозображень, вихід якого підключений до першого входу першої схеми порівняння, другий вхід першої схеми порівняння зв'язаний з інформаційним входом, а її вихід зв'язаний з другим входом постійно-запам'ятовуючого пристрою шифрування коду відстані, перший вхід якого об’єднаний з першим входом регістра номера вибраного фрагменту і підключений до адресного входу з номером поточного фрагменту, а вихід постійно-запам'ятовуючого пристрою шифрування коду відстані підключений до першого входу регістра коду відстані та першого входу другої схеми порівняння, другий вхід регістра коду відстані об'єднаний з другим входом регістра номера вибраного фрагменту і зв'язаний з виходом елемента АБО, перший вихід якого об'єднаний з управляючим входом дозволу запису коду відстані, а другий вхід елемента АБО з'єднаний з виходом другої схеми порівняння, другий вихід якої з'єднаний з виходом регістра коду відстані, причому вихід регістра номеру вибраного фрагменту є інформаційним виходом пристрою. Недоліком пристрою є недостатня функціональність, недосконалий інтерфейс взаємодії пристрою з оператором. В основу корисної моделі поставлено задачу розроблення оптико-електронного пристрою окопроцесорного типу для кореляційного оброблення біозображень, в якому за рахунок введення нових блоків та зв'язків між ними досягається можливість не лише проводити кореляцію біозображень, але й реєструвати зображення за допомогою ПЗЗматриці, передавати сигнал на дисплей та на комп'ютер для подальшого оброблення. На кресленні (Фіг.1) наведено структурну схему оптико-електронного пристрою окопроцесорного типу для кореляційного оброблення біозображень. Пристрій містить послідовно розташовані ПЗЗ-матрицю 1, кварцовий генератор 2, підсилювач 3, блок керування 4, генератор управляючих та часових імпульсів 5, блок балансу каналів 6, блок балансу білого 7, аналого-цифровий перетворювач 8, буферний блок 9, блок керування регістрів 10, цифровий відеопорт 11, блок для кореляційного аналізу біозображень 12, блок зберігання еталонів 13, інтерфейс 14, дисплей 15, інформаційний вихід 16, причому виходи ПЗЗматриці 1, та блока керування 4 електрично пов'язані з входом підсилювача 3, вихід кварцового генератора 2 електрично пов'язаний з входом генератора управляючих та часових імпульсів 5, виходи якого пов'язані з входами ПЗЗ-матриці 1, 45035 4 блока керування 4 та аналого-цифрового перетворювача 8, вихід підсилювача 3 електрично пов'язаний з блоком балансу каналів 6, вихід якого поз входом аналого-цифрового в'язаний перетворювача 8. Аналого-цифровий перетворювач 8 електрично пов'язаний з буферним блоком 9, блок керування регістрів 10 електрично пов'язаний з блоком балансу білого 7, буферним блоком 9, блоком керування 4, генератором управляючих та часових імпульсів 5, цифровим відеопортом 11, блоком кореляційного аналізу біозображень 12, блоком зберігання еталонів 13. Буферний блок 9 пов'язаний з цифровим відеопортом 11, вихід якого пов'язаний з блоком кореляційного аналізу біозображень 12, блок зберігання еталонів 13 пов'язаний з входом блоку кореляційного аналізу біозображень 12, вихід якого пов'язаний з входом інтерфейсу 14. Вихід інтерфейсу 14 пов'язаний з дисплеєм 15, та інформаційним виходом 16. Пристрій працює таким чином. Оптична інформація реєструється за допомогою ПЗЗ-матриці 1, де перетворюється в електричний сигнал, який підсилюється блоком 3. Підсилений сигнал подається на аналого-цифровий перетворювач 8, у процесі передачі відбувається попередній аналіз сигналів за допомогою блоків балансу каналів 6 та балансу білого 7. Синхронізація роботи блоків здійснюється за допомогою блоку керування 4, на який подаються синхроімпульси, що задаються кварцовим генератором 2, генератором управляючих та часових імпульсів 5, блоком керування регістрів 10. Оцифрований сигнал через цифровий відеопорт 11 подається у блок для кореляційного аналізу біозображень 12, де зображення порівнюються з еталонами, які зберігаються у блоці зберігання еталонів 13. Інформація передається через інтерфейс 14 на дисплей 15, який відображає результат. Для підвищення інформативності та достовірності оброблення біозображень, інформація через інтерфейс 14 і інформаційний вихід пристрою 16 подається на комп'ютер. Підвищення функціональності пристрою досягається шляхом введення ПЗЗ-матриці 1 для реєстрації зображення, інтерфейсу 14 для передачі сигналу на дисплей 15, та інформаційного виходу 16, для передачі зображення на комп'ютер для подальшого оброблення. Приклад реалізації алгоритма порівняння фрагментів біомедичного зображення приведений на Фіг.2. Як приклад отримано зображення патології мікроциркуляції очного дна. 5 Комп’ютерна верстка Л. Купенко 45035 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
