Пристрій індивідуального захисту людини від ураження електричним струмом

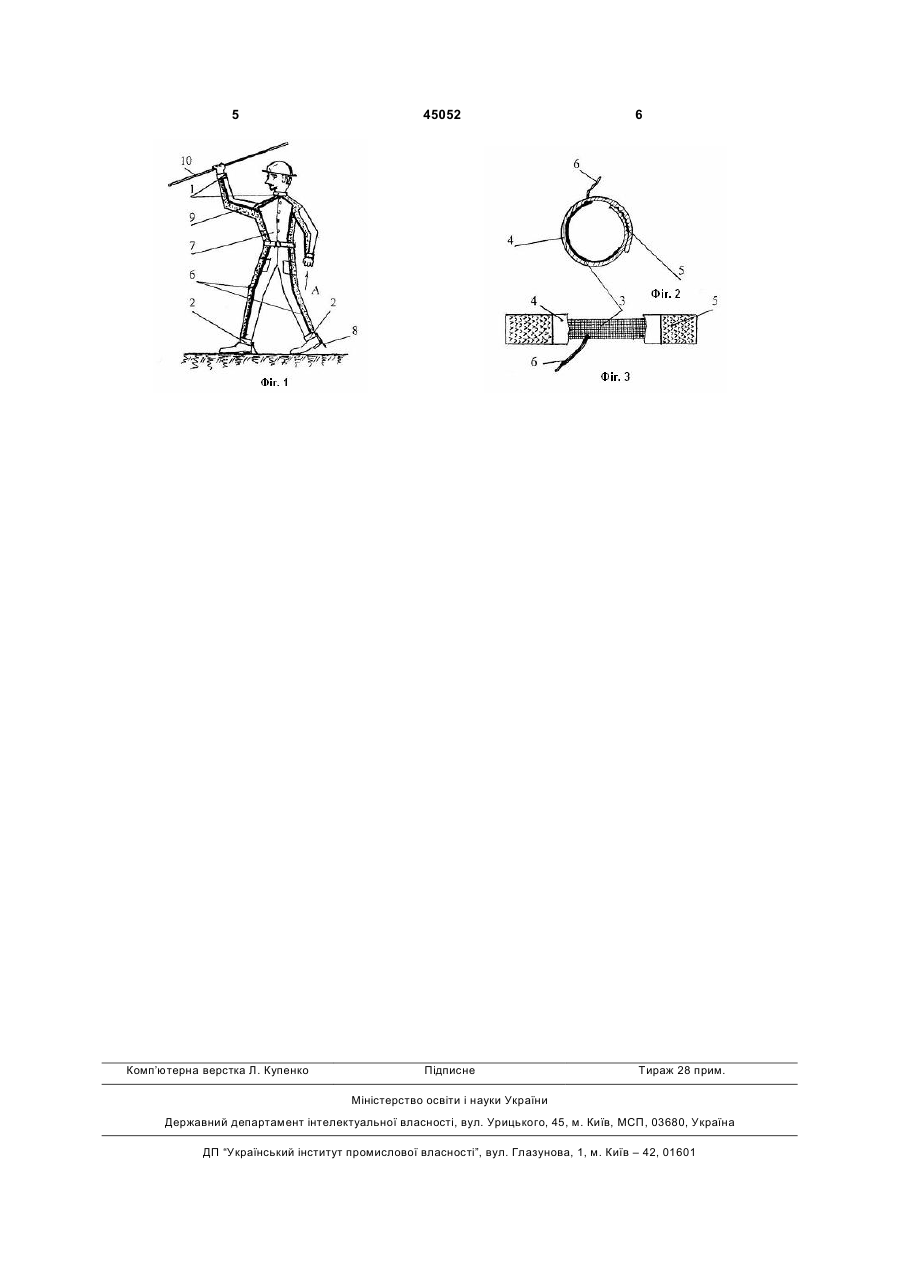

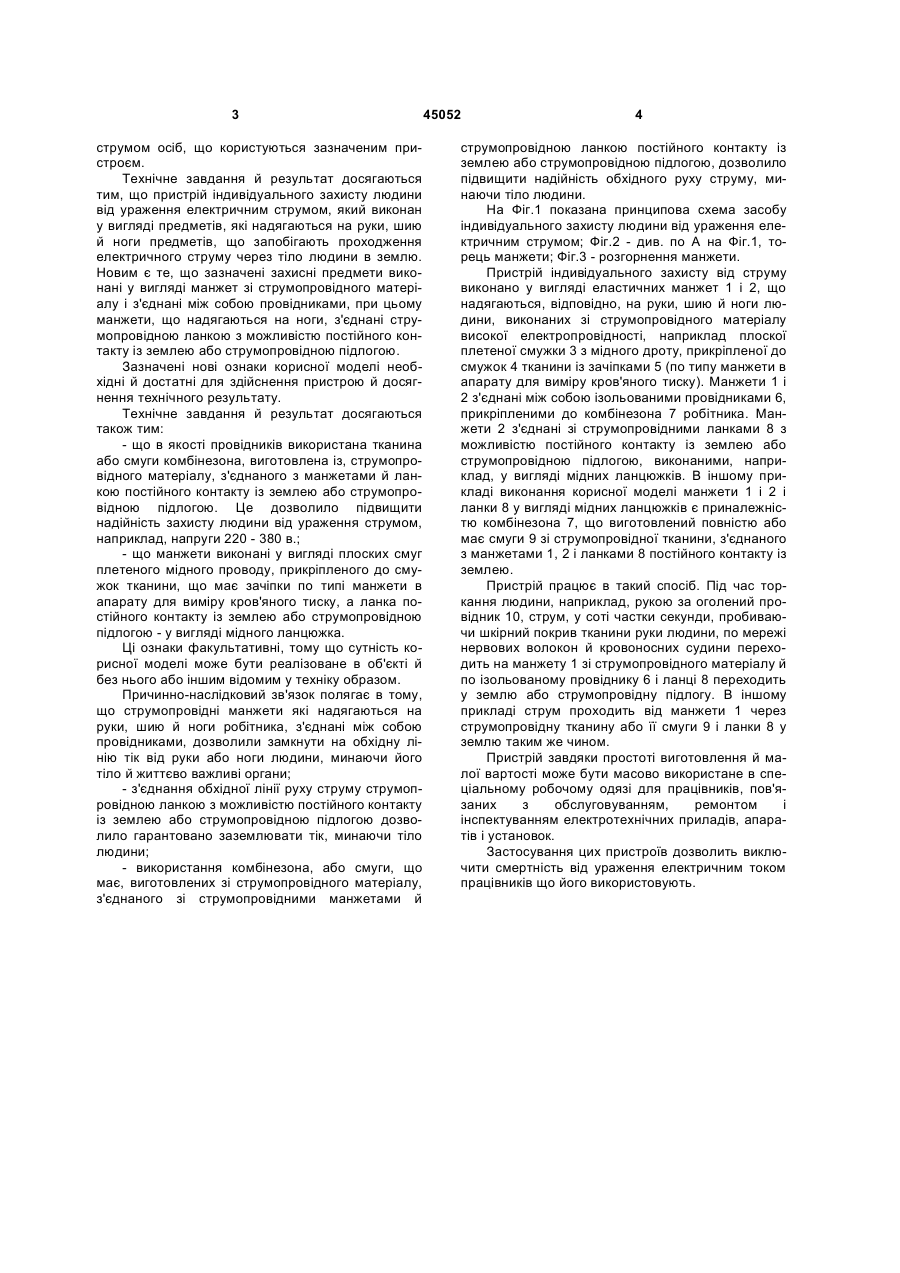

1. Пристрій індивідуального захисту людини від ураження електричним струмом, який виконаний у вигляді предметів, що надягаються на руки, шию й ноги, які запобігають проходженню електричного струму через тіло людини в землю, який відрізняється тим, що зазначені предмети, які 3 струмом осіб, що користуються зазначеним пристроєм. Технічне завдання й результат досягаються тим, що пристрій індивідуального захисту людини від ураження електричним струмом, який виконан у вигляді предметів, які надягаються на руки, шию й ноги предметів, що запобігають проходження електричного струму через тіло людини в землю. Новим є те, що зазначені захисні предмети виконані у вигляді манжет зі струмопровідного матеріалу і з'єднані між собою провідниками, при цьому манжети, що надягаються на ноги, з'єднані струмопровідною ланкою з можливістю постійного контакту із землею або струмопровідною підлогою. Зазначені нові ознаки корисної моделі необхідні й достатні для здійснення пристрою й досягнення технічного результату. Технічне завдання й результат досягаються також тим: - що в якості провідників використана тканина або смуги комбінезона, виготовлена із, струмопровідного матеріалу, з'єднаного з манжетами й ланкою постійного контакту із землею або струмопровідною підлогою. Це дозволило підвищити надійність захисту людини від ураження струмом, наприклад, напруги 220 - 380 в.; - що манжети виконані у вигляді плоских смуг плетеного мідного проводу, прикріпленого до смужок тканини, що має зачіпки по типі манжети в апарату для виміру кров'яного тиску, а ланка постійного контакту із землею або струмопровідною підлогою - у вигляді мідного ланцюжка. Ці ознаки факультативні, тому що сутність корисної моделі може бути реалізоване в об'єкті й без нього або іншим відомим у техніку образом. Причинно-наслідковий зв'язок полягає в тому, що струмопровідні манжети які надягаються на руки, шию й ноги робітника, з'єднані між собою провідниками, дозволили замкнути на обхідну лінію тік від руки або ноги людини, минаючи його тіло й життєво важливі органи; - з'єднання обхідної лінії руху струму струмопровідною ланкою з можливістю постійного контакту із землею або струмопровідною підлогою дозволило гарантовано заземлювати тік, минаючи тіло людини; - використання комбінезона, або смуги, що має, виготовлених зі струмопровідного матеріалу, з'єднаного зі струмопровідними манжетами й 45052 4 струмопровідною ланкою постійного контакту із землею або струмопровідною підлогою, дозволило підвищити надійність обхідного руху струму, минаючи тіло людини. На Фіг.1 показана принципова схема засобу індивідуального захисту людини від ураження електричним струмом; Фіг.2 - див. по А на Фіг.1, торець манжети; Фіг.3 - розгорнення манжети. Пристрій індивідуального захисту від струму виконано у вигляді еластичних манжет 1 і 2, що надягаються, відповідно, на руки, шию й ноги людини, виконаних зі струмопровідного матеріалу високої електропровідності, наприклад плоскої плетеної смужки 3 з мідного дроту, прикріпленої до смужок 4 тканини із зачіпками 5 (по типу манжети в апарату для виміру кров'яного тиску). Манжети 1 і 2 з'єднані між собою ізольованими провідниками 6, прикріпленими до комбінезона 7 робітника. Манжети 2 з'єднані зі струмопровідними ланками 8 з можливістю постійного контакту із землею або струмопровідною підлогою, виконаними, наприклад, у вигляді мідних ланцюжків. В іншому прикладі виконання корисної моделі манжети 1 і 2 і ланки 8 у вигляді мідних ланцюжків є приналежністю комбінезона 7, що виготовлений повністю або має смуги 9 зі струмопровідної тканини, з'єднаного з манжетами 1, 2 і ланками 8 постійного контакту із землею. Пристрій працює в такий спосіб. Під час торкання людини, наприклад, рукою за оголений провідник 10, струм, у соті частки секунди, пробиваючи шкірний покрив тканини руки людини, по мережі нервових волокон й кровоносних судини переходить на манжету 1 зі струмопровідного матеріалу й по ізольованому провіднику 6 і ланці 8 переходить у землю або струмопровідну підлогу. В іншому прикладі струм проходить від манжети 1 через струмопровідну тканину або її смуги 9 і ланки 8 у землю таким же чином. Пристрій завдяки простоті виготовлення й малої вартості може бути масово використане в спеціальному робочому одязі для працівників, пов'язаних з обслуговуванням, ремонтом і інспектуванням електротехнічних приладів, апаратів і установок. Застосування цих пристроїв дозволить виключити смертність від ураження електричним током працівників що його використовують. 5 Комп’ютерна верстка Л. Купенко 45052 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
