Спосіб виробництва заготівок і виробів з порошкових матеріалів

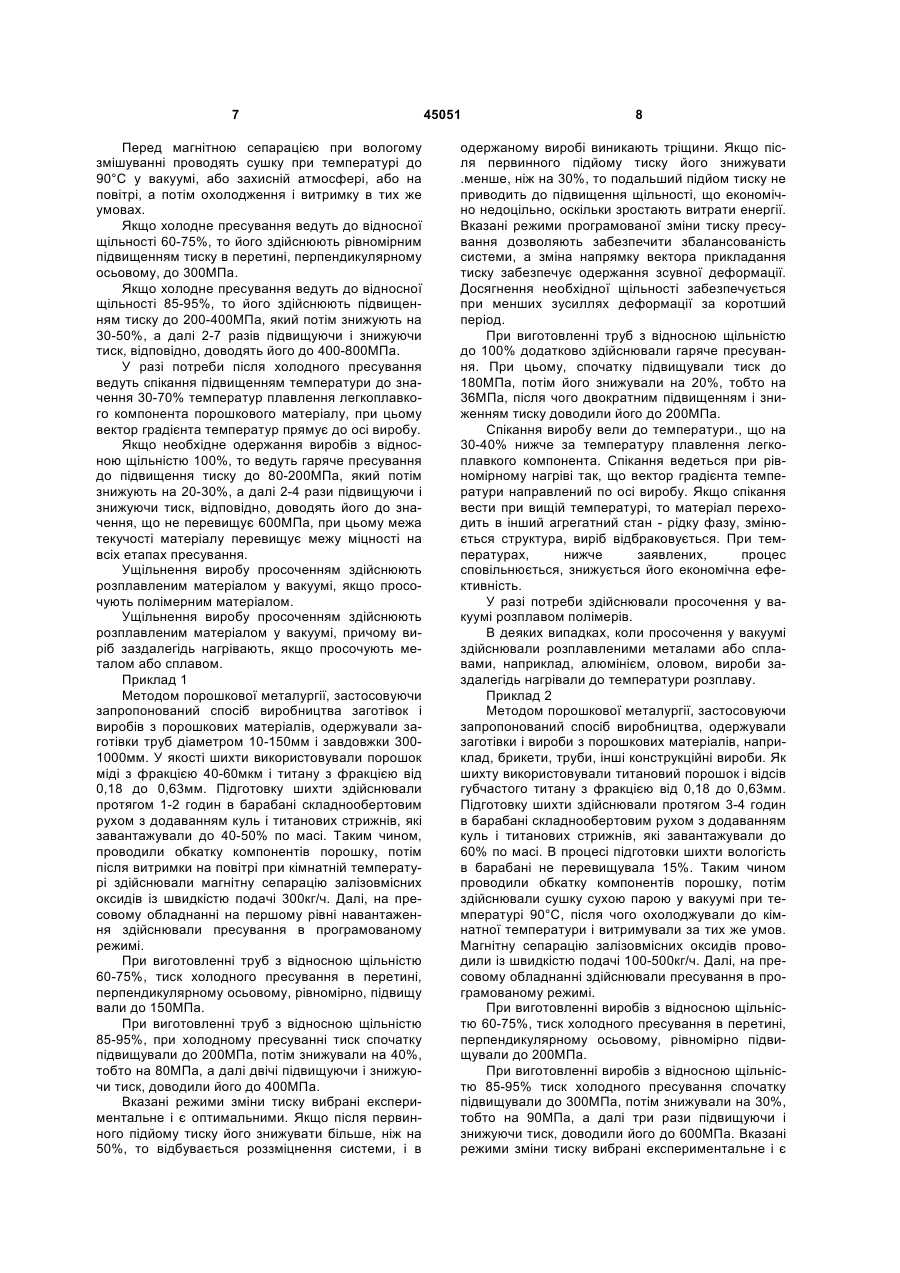

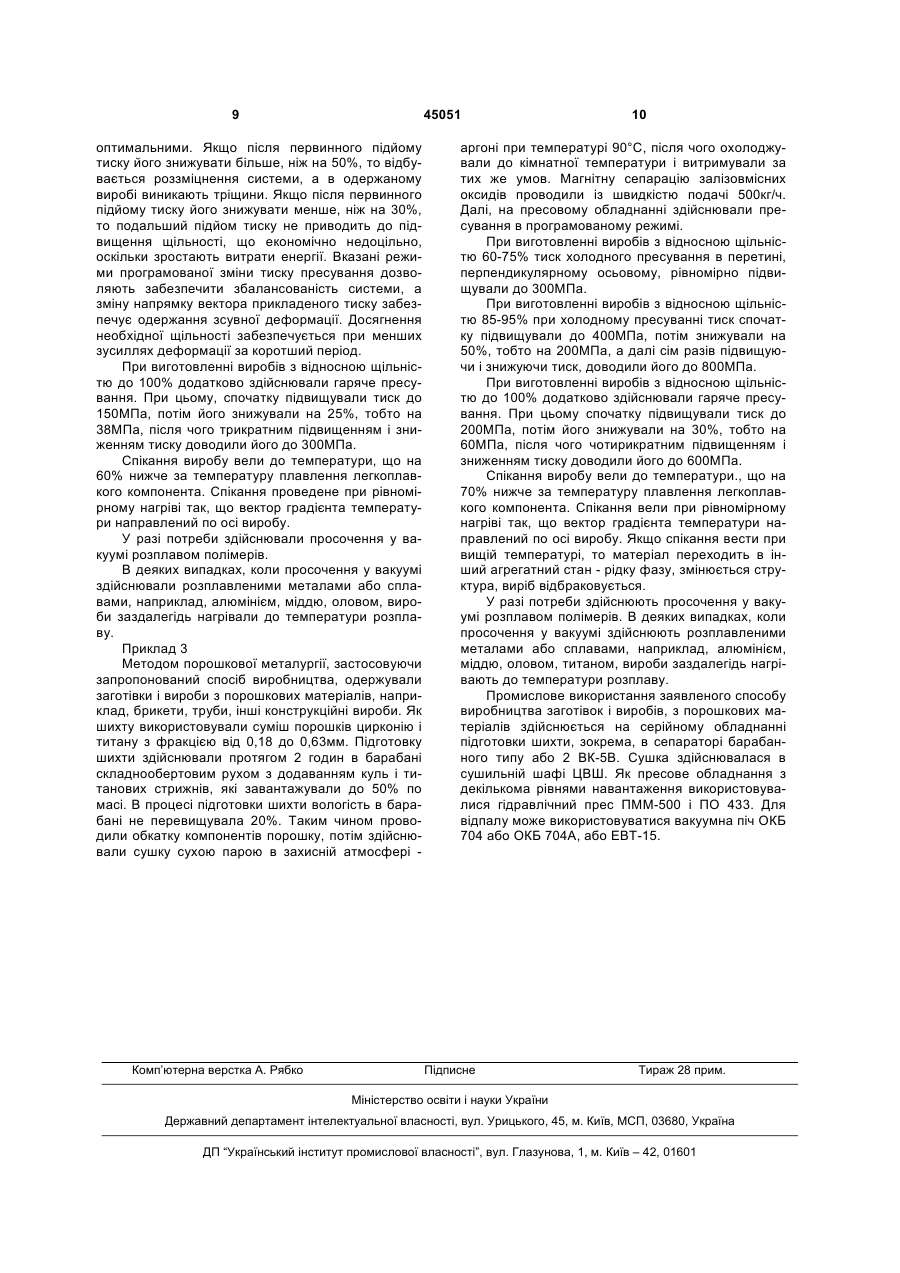

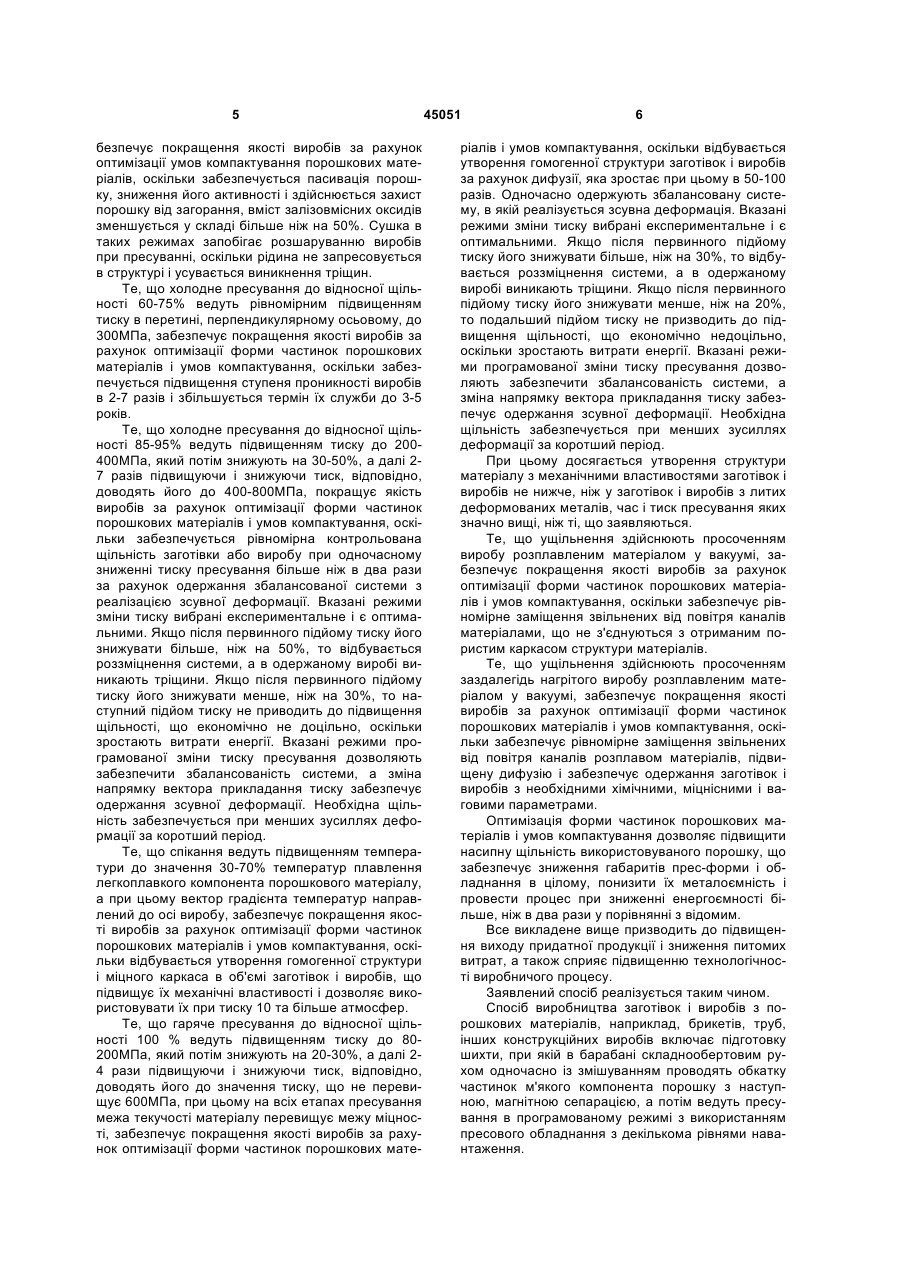

1. Спосіб виробництва заготівок і виробів з порошкових матеріалів, що включає підготовку шихти, засипку її у форму, ущільнення, спікання, холодне і гаряче пресування в програмованому режимі, який відрізняється тим, що при підготовці шихти змішуванням одночасно проводять обкатку частинок м'якого компонента порошку з подальшою магнітною сепарацією, а пресування ведуть в програмованому режимі з використанням пресового обладнання з декількома ступенями навантаження. 2. Спосіб за п. 1, який відрізняється тим, що перед магнітною сепарацією проводять сушіння при температурі до 90°С у вакуумі або захисній атмосфері, або на повітрі, а потім охолодження і витримування в тих же умовах. 3. Спосіб за п. 1, який відрізняється тим, що холодне пресування до відносної щільності 60-75% U 2 45051 1 3 дину, знову витримують 120 хвилин, потім охолоджують до 300°С зі швидкістю 150-160°С, після чого охолоджують з піччю до 200°С і на повітрі до кімнатної температури. Недоліком відомого способу є низький вихід придатної продукції і висока енергоємність процесу, а також низька технологічність виробничого процесу. Пояснюється це таким. У відомому способі підготовку шихти ведуть подрібненням в два етапи з додатковим змішуванням і подрібненням на третьому етапі. Частинки порошку, що пройшли багаторазове дроблення і подальше змішування шихти, містять домішки, оскільки залізовмісні оксиди залишаються в роздробленому порошку. Частинки порошку, який утворює шихту, при такій підготовці мають відростки, що досягають 40-300мкм, на яких утворюються залізовмісні оксиди. Наявність відростків, на яких скупчуються залізовмісні оксиди, зменшує насипну щільність порошку, що призводить до гірших умов його пресування і не дозволяє набути заданих властивостей виробів на етапах його пресування, спікання, відпалу. Використані у відомому способі газопроникні форми, які необхідно герметизувати, не забезпечують захист порошкових матеріалів від попадання на них енергоносія, наприклад води у момент пресування. Крім того, збірка таких форм є трудомісткою і вимагає великих витрат часу, що робить процес малопродуктивним і недостатньо надійним. Гідростатичне пресування з подальшим спіканням і відпалом з пониженням температури і проміжними витримками не забезпечує керованості процесу при одержанні виробів заданої щільності, а питому щільність, близьку до 100%, відомим способом отримати взагалі не можливо. Тривалість процесу підготовки шихти, її завантаження в прес-форму з герметизацією, гідростатичне пресування і подальша тривала термообробка обмежують застосування відомого способу одиничною продуктивністю і призводить до суттєвих витрат на кожному етапі виробництва. Крім того, відомий спосіб не дозволяє одержувати вироби з відношенням висоти до діаметру більше ніж 1,5, що обмежує його застосування. В основу корисної моделі поставлена задача удосконалення способу виробництва заготівок і виробів з порошкових матеріалів, в якому шляхом введення нових операцій, нових режимів їх виконання і використовуваного обладнання, забезпечується покращення якості виробів за рахунок оптимізації форми частинок порошкових матеріалів і умов компактування, що призводить до підвищення виходу придатної продукції і зниження питомих витрат, а також сприяє підвищенню технологічності виробничого процесу. Поставлена задача вирішується тим, що в способі виробництва заготівок і виробів з порошкових матеріалів, який включає підготовку шихти, засипку її у форму, ущільнення, спікання, холодне і гаряче пресування, новим, згідно технічного рішення, що заявляється, є те, що при підготовці шихти змішуванням одночасно проводять обкатку частинок м'якого компонента порошку з подаль 45051 4 шою магнітною сепарацією, а пресування ведуть в програмованому режимі з використанням пресового обладнання з декількома рівнями навантаження. Новим є також те, що перед магнітною сепарацією проводять сушку при температурі до 90°С у вакуумі, або захисній атмосфері, або на повітрі, а потім охолодження і витримку в тих же умовах. Новим є також те, що холодне пресування до відносної щільності 60-75% ведуть рівномірним підвищенням тиску до 300МПа в перетині, перпендикулярному осьовому. Новим є також те, що холодне пресування до відносної щільності 85-95% ведуть підвищенням тиску до 200-400МПа, який потім знижують на 3050%, а далі 2-7 разів підвищуючи і знижуючи тиск, відповідно, доводять його до 400-800МПа. Новим є також те, що спікання ведуть підвищенням температури до значення 30-70% температур плавлення легкоплавкого компонента порошкового матеріалу, при цьому вектор градієнта температур направлений до осі виробу. Новим є також те, що гаряче пресування до відносної щільності 100% ведуть підвищенням тиску до 80-200МПа, який потім знижують на 2030%, а далі 2-4 рази підвищуючи і знижуючи тиск, відповідно, доводять його до значення, що не перевищує 600МПа, при цьому межа текучості матеріалу перевищує межу міцності на всіх етапах пресування. Новим є також те, що ущільнення здійснюють просоченням розплавленим матеріалом у вакуумі. Новим є також те, що ущільнення здійснюють просоченням заздалегідь нагрітого виробу розплавленим матеріалом у вакуумі. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак способу, що заявляється, і технічним результатом, що досягається, полягає у такому. Те, що при підготовці шихти змішуванням одночасно проводять - обкатку частинок м'якого компонента порошку, - потім проводять магнітну сепарацію, - а пресування ведуть у програмованому режимі з використанням пресового обладнання з декількома рівнями навантаження, в сукупності з відомими ознаками забезпечує покращення якості виробів за рахунок оптимізації форми частинок порошкових матеріалів і умов компактування, оскільки при обкатці відбувається відокремлення відростків з залізовмісними оксидами, при магнітній сепарації відбувається очищення порошку і насипна щільність порошкового матеріалу збільшується в 2-2,5 рази. Те, що пресування обробленого матеріалу ведуть з використанням пресового обладнання з декількома рівнями навантаження, дозволяє одержати широкий асортимент виробів із заданими значеннями відносної щільності при нижчих значеннях тиску і за коротший час. Те, що перед магнітною сепарацією проводять сушку при температурі до 90°С у вакуумі, або захисній атмосфері, або на повітрі, а потім проводять охолодження і витримку в тих же умовах, за 5 безпечує покращення якості виробів за рахунок оптимізації умов компактування порошкових матеріалів, оскільки забезпечується пасивація порошку, зниження його активності і здійснюється захист порошку від загорання, вміст залізовмісних оксидів зменшується у складі більше ніж на 50%. Сушка в таких режимах запобігає розшаруванню виробів при пресуванні, оскільки рідина не запресовується в структурі і усувається виникнення тріщин. Те, що холодне пресування до відносної щільності 60-75% ведуть рівномірним підвищенням тиску в перетині, перпендикулярному осьовому, до 300МПа, забезпечує покращення якості виробів за рахунок оптимізації форми частинок порошкових матеріалів і умов компактування, оскільки забезпечується підвищення ступеня проникності виробів в 2-7 разів і збільшується термін їх служби до 3-5 років. Те, що холодне пресування до відносної щільності 85-95% ведуть підвищенням тиску до 200400МПа, який потім знижують на 30-50%, а далі 27 разів підвищуючи і знижуючи тиск, відповідно, доводять його до 400-800МПа, покращує якість виробів за рахунок оптимізації форми частинок порошкових матеріалів і умов компактування, оскільки забезпечується рівномірна контрольована щільність заготівки або виробу при одночасному зниженні тиску пресування більше ніж в два рази за рахунок одержання збалансованої системи з реалізацією зсувної деформації. Вказані режими зміни тиску вибрані експериментальне і є оптимальними. Якщо після первинного підйому тиску його знижувати більше, ніж на 50%, то відбувається роззміцнення системи, а в одержаному виробі виникають тріщини. Якщо після первинного підйому тиску його знижувати менше, ніж на 30%, то наступний підйом тиску не приводить до підвищення щільності, що економічно не доцільно, оскільки зростають витрати енергії. Вказані режими програмованої зміни тиску пресування дозволяють забезпечити збалансованість системи, а зміна напрямку вектора прикладання тиску забезпечує одержання зсувної деформації. Необхідна щільність забезпечується при менших зусиллях деформації за коротший період. Те, що спікання ведуть підвищенням температури до значення 30-70% температур плавлення легкоплавкого компонента порошкового матеріалу, а при цьому вектор градієнта температур направлений до осі виробу, забезпечує покращення якості виробів за рахунок оптимізації форми частинок порошкових матеріалів і умов компактування, оскільки відбувається утворення гомогенної структури і міцного каркаса в об'ємі заготівок і виробів, що підвищує їх механічні властивості і дозволяє використовувати їх при тиску 10 та більше атмосфер. Те, що гаряче пресування до відносної щільності 100 % ведуть підвищенням тиску до 80200МПа, який потім знижують на 20-30%, а далі 24 рази підвищуючи і знижуючи тиск, відповідно, доводять його до значення тиску, що не перевищує 600МПа, при цьому на всіх етапах пресування межа текучості матеріалу перевищує межу міцності, забезпечує покращення якості виробів за рахунок оптимізації форми частинок порошкових мате 45051 6 ріалів і умов компактування, оскільки відбувається утворення гомогенної структури заготівок і виробів за рахунок дифузії, яка зростає при цьому в 50-100 разів. Одночасно одержують збалансовану систему, в якій реалізується зсувна деформація. Вказані режими зміни тиску вибрані експериментальне і є оптимальними. Якщо після первинного підйому тиску його знижувати більше, ніж на 30%, то відбувається роззміцнення системи, а в одержаному виробі виникають тріщини. Якщо після первинного підйому тиску його знижувати менше, ніж на 20%, то подальший підйом тиску не призводить до підвищення щільності, що економічно недоцільно, оскільки зростають витрати енергії. Вказані режими програмованої зміни тиску пресування дозволяють забезпечити збалансованість системи, а зміна напрямку вектора прикладання тиску забезпечує одержання зсувної деформації. Необхідна щільність забезпечується при менших зусиллях деформації за коротший період. При цьому досягається утворення структури матеріалу з механічними властивостями заготівок і виробів не нижче, ніж у заготівок і виробів з литих деформованих металів, час і тиск пресування яких значно вищі, ніж ті, що заявляються. Те, що ущільнення здійснюють просоченням виробу розплавленим матеріалом у вакуумі, забезпечує покращення якості виробів за рахунок оптимізації форми частинок порошкових матеріалів і умов компактування, оскільки забезпечує рівномірне заміщення звільнених від повітря каналів матеріалами, що не з'єднуються з отриманим пористим каркасом структури матеріалів. Те, що ущільнення здійснюють просоченням заздалегідь нагрітого виробу розплавленим матеріалом у вакуумі, забезпечує покращення якості виробів за рахунок оптимізації форми частинок порошкових матеріалів і умов компактування, оскільки забезпечує рівномірне заміщення звільнених від повітря каналів розплавом матеріалів, підвищену дифузію і забезпечує одержання заготівок і виробів з необхідними хімічними, міцнісними і ваговими параметрами. Оптимізація форми частинок порошкових матеріалів і умов компактування дозволяє підвищити насипну щільність використовуваного порошку, що забезпечує зниження габаритів прес-форми і обладнання в цілому, понизити їх металоємність і провести процес при зниженні енергоємності більше, ніж в два рази у порівнянні з відомим. Все викладене вище призводить до підвищення виходу придатної продукції і зниження питомих витрат, а також сприяє підвищенню технологічності виробничого процесу. Заявлений спосіб реалізується таким чином. Спосіб виробництва заготівок і виробів з порошкових матеріалів, наприклад, брикетів, труб, інших конструкційних виробів включає підготовку шихти, при якій в барабані складнообертовим рухом одночасно із змішуванням проводять обкатку частинок м'якого компонента порошку з наступною, магнітною сепарацією, а потім ведуть пресування в програмованому режимі з використанням пресового обладнання з декількома рівнями навантаження. 7 Перед магнітною сепарацією при вологому змішуванні проводять сушку при температурі до 90°С у вакуумі, або захисній атмосфері, або на повітрі, а потім охолодження і витримку в тих же умовах. Якщо холодне пресування ведуть до відносної щільності 60-75%, то його здійснюють рівномірним підвищенням тиску в перетині, перпендикулярному осьовому, до 300МПа. Якщо холодне пресування ведуть до відносної щільності 85-95%, то його здійснюють підвищенням тиску до 200-400МПа, який потім знижують на 30-50%, а далі 2-7 разів підвищуючи і знижуючи тиск, відповідно, доводять його до 400-800МПа. У разі потреби після холодного пресування ведуть спікання підвищенням температури до значення 30-70% температур плавлення легкоплавкого компонента порошкового матеріалу, при цьому вектор градієнта температур прямує до осі виробу. Якщо необхідне одержання виробів з відносною щільністю 100%, то ведуть гаряче пресування до підвищення тиску до 80-200МПа, який потім знижують на 20-30%, а далі 2-4 рази підвищуючи і знижуючи тиск, відповідно, доводять його до значення, що не перевищує 600МПа, при цьому межа текучості матеріалу перевищує межу міцності на всіх етапах пресування. Ущільнення виробу просоченням здійснюють розплавленим матеріалом у вакуумі, якщо просочують полімерним матеріалом. Ущільнення виробу просоченням здійснюють розплавленим матеріалом у вакуумі, причому виріб заздалегідь нагрівають, якщо просочують металом або сплавом. Приклад 1 Методом порошкової металургії, застосовуючи запропонований спосіб виробництва заготівок і виробів з порошкових матеріалів, одержували заготівки труб діаметром 10-150мм і завдовжки 3001000мм. У якості шихти використовували порошок міді з фракцією 40-60мкм і титану з фракцією від 0,18 до 0,63мм. Підготовку шихти здійснювали протягом 1-2 годин в барабані складнообертовим рухом з додаванням куль і титанових стрижнів, які завантажували до 40-50% по масі. Таким чином, проводили обкатку компонентів порошку, потім після витримки на повітрі при кімнатній температурі здійснювали магнітну сепарацію залізовмісних оксидів із швидкістю подачі 300кг/ч. Далі, на пресовому обладнанні на першому рівні навантаження здійснювали пресування в програмованому режимі. При виготовленні труб з відносною щільністю 60-75%, тиск холодного пресування в перетині, перпендикулярному осьовому, рівномірно, підвищу вали до 150МПа. При виготовленні труб з відносною щільністю 85-95%, при холодному пресуванні тиск спочатку підвищували до 200МПа, потім знижували на 40%, тобто на 80МПа, а далі двічі підвищуючи і знижуючи тиск, доводили його до 400МПа. Вказані режими зміни тиску вибрані експериментальне і є оптимальними. Якщо після первинного підйому тиску його знижувати більше, ніж на 50%, то відбувається роззміцнення системи, і в 45051 8 одержаному виробі виникають тріщини. Якщо після первинного підйому тиску його знижувати .менше, ніж на 30%, то подальший підйом тиску не приводить до підвищення щільності, що економічно недоцільно, оскільки зростають витрати енергії. Вказані режими програмованої зміни тиску пресування дозволяють забезпечити збалансованість системи, а зміна напрямку вектора прикладання тиску забезпечує одержання зсувної деформації. Досягнення необхідної щільності забезпечується при менших зусиллях деформації за коротший період. При виготовленні труб з відносною щільністю до 100% додатково здійснювали гаряче пресування. При цьому, спочатку підвищували тиск до 180МПа, потім його знижували на 20%, тобто на 36МПа, після чого двократним підвищенням і зниженням тиску доводили його до 200МПа. Спікання виробу вели до температури., що на 30-40% нижче за температуру плавлення легкоплавкого компонента. Спікання ведеться при рівномірному нагріві так, що вектор градієнта температури направлений по осі виробу. Якщо спікання вести при вищій температурі, то матеріал переходить в інший агрегатний стан - рідку фазу, змінюється структура, виріб відбраковується. При температурах, нижче заявлених, процес сповільнюється, знижується його економічна ефективність. У разі потреби здійснювали просочення у вакуумі розплавом полімерів. В деяких випадках, коли просочення у вакуумі здійснювали розплавленими металами або сплавами, наприклад, алюмінієм, оловом, вироби заздалегідь нагрівали до температури розплаву. Приклад 2 Методом порошкової металургії, застосовуючи запропонований спосіб виробництва, одержували заготівки і вироби з порошкових матеріалів, наприклад, брикети, труби, інші конструкційні вироби. Як шихту використовували титановий порошок і відсів губчастого титану з фракцією від 0,18 до 0,63мм. Підготовку шихти здійснювали протягом 3-4 годин в барабані складнообертовим рухом з додаванням куль і титанових стрижнів, які завантажували до 60% по масі. В процесі підготовки шихти вологість в барабані не перевищувала 15%. Таким чином проводили обкатку компонентів порошку, потім здійснювали сушку сухою парою у вакуумі при температурі 90°С, після чого охолоджували до кімнатної температури і витримували за тих же умов. Магнітну сепарацію залізовмісних оксидів проводили із швидкістю подачі 100-500кг/ч. Далі, на пресовому обладнанні здійснювали пресування в програмованому режимі. При виготовленні виробів з відносною щільністю 60-75%, тиск холодного пресування в перетині, перпендикулярному осьовому, рівномірно підвищували до 200МПа. При виготовленні виробів з відносною щільністю 85-95% тиск холодного пресування спочатку підвищували до 300МПа, потім знижували на 30%, тобто на 90МПа, а далі три рази підвищуючи і знижуючи тиск, доводили його до 600МПа. Вказані режими зміни тиску вибрані експериментальне і є 9 45051 оптимальними. Якщо після первинного підйому тиску його знижувати більше, ніж на 50%, то відбувається роззміцнення системи, а в одержаному виробі виникають тріщини. Якщо після первинного підйому тиску його знижувати менше, ніж на 30%, то подальший підйом тиску не приводить до підвищення щільності, що економічно недоцільно, оскільки зростають витрати енергії. Вказані режими програмованої зміни тиску пресування дозволяють забезпечити збалансованість системи, а зміну напрямку вектора прикладеного тиску забезпечує одержання зсувної деформації. Досягнення необхідної щільності забезпечується при менших зусиллях деформації за коротший період. При виготовленні виробів з відносною щільністю до 100% додатково здійснювали гаряче пресування. При цьому, спочатку підвищували тиск до 150МПа, потім його знижували на 25%, тобто на 38МПа, після чого трикратним підвищенням і зниженням тиску доводили його до 300МПа. Спікання виробу вели до температури, що на 60% нижче за температуру плавлення легкоплавкого компонента. Спікання проведене при рівномірному нагріві так, що вектор градієнта температури направлений по осі виробу. У разі потреби здійснювали просочення у вакуумі розплавом полімерів. В деяких випадках, коли просочення у вакуумі здійснювали розплавленими металами або сплавами, наприклад, алюмінієм, міддю, оловом, вироби заздалегідь нагрівали до температури розплаву. Приклад 3 Методом порошкової металургії, застосовуючи запропонований спосіб виробництва, одержували заготівки і вироби з порошкових матеріалів, наприклад, брикети, труби, інші конструкційні вироби. Як шихту використовували суміш порошків цирконію і титану з фракцією від 0,18 до 0,63мм. Підготовку шихти здійснювали протягом 2 годин в барабані складнообертовим рухом з додаванням куль і титанових стрижнів, які завантажували до 50% по масі. В процесі підготовки шихти вологість в барабані не перевищувала 20%. Таким чином проводили обкатку компонентів порошку, потім здійснювали сушку сухою парою в захисній атмосфері Комп’ютерна верстка А. Рябко 10 аргоні при температурі 90°С, після чого охолоджували до кімнатної температури і витримували за тих же умов. Магнітну сепарацію залізовмісних оксидів проводили із швидкістю подачі 500кг/ч. Далі, на пресовому обладнанні здійснювали пресування в програмованому режимі. При виготовленні виробів з відносною щільністю 60-75% тиск холодного пресування в перетині, перпендикулярному осьовому, рівномірно підвищували до 300МПа. При виготовленні виробів з відносною щільністю 85-95% при холодному пресуванні тиск спочатку підвищували до 400МПа, потім знижували на 50%, тобто на 200МПа, а далі сім разів підвищуючи і знижуючи тиск, доводили його до 800МПа. При виготовленні виробів з відносною щільністю до 100% додатково здійснювали гаряче пресування. При цьому спочатку підвищували тиск до 200МПа, потім його знижували на 30%, тобто на 60МПа, після чого чотирикратним підвищенням і зниженням тиску доводили його до 600МПа. Спікання виробу вели до температури., що на 70% нижче за температуру плавлення легкоплавкого компонента. Спікання вели при рівномірному нагріві так, що вектор градієнта температури направлений по осі виробу. Якщо спікання вести при вищій температурі, то матеріал переходить в інший агрегатний стан - рідку фазу, змінюється структура, виріб відбраковується. У разі потреби здійснюють просочення у вакуумі розплавом полімерів. В деяких випадках, коли просочення у вакуумі здійснюють розплавленими металами або сплавами, наприклад, алюмінієм, міддю, оловом, титаном, вироби заздалегідь нагрівають до температури розплаву. Промислове використання заявленого способу виробництва заготівок і виробів, з порошкових матеріалів здійснюється на серійному обладнанні підготовки шихти, зокрема, в сепараторі барабанного типу або 2 ВК-5В. Сушка здійснювалася в сушильній шафі ЦВШ. Як пресове обладнання з декількома рівнями навантаження використовувалися гідравлічний прес ПММ-500 і ПО 433. Для відпалу може використовуватися вакуумна піч OКБ 704 або ОКБ 704А, або ЕВТ-15. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
