Індикатор неоднорідності металу “експерт”

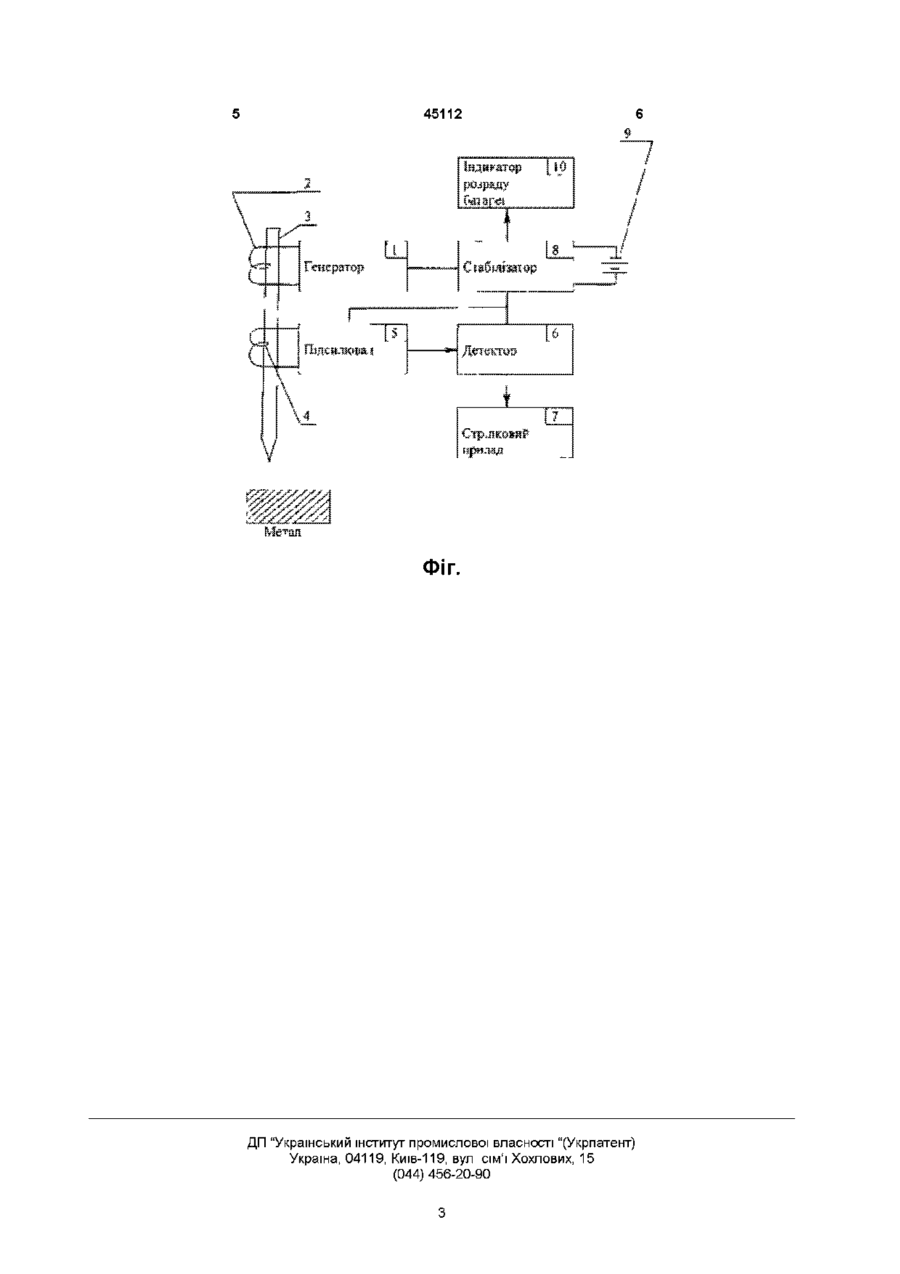

1 Індикатор неоднорідності металу, що складається з генератора, який має обмотку, розміщену на феритовому стержні, та послідовно з'єдна них детектора і індикатора, який відрізняється тим, що він додатково містить вимірювальну обмотку і підсилювач змінного струму, при цьому вимірювальна обмотка розташована на феритовому стержні і підключена до входу підсилювача змінного струму, а вихід цього підсилювача з'єднаний з входом детектора 2 Індикатор по п 1, який відрізняється тим, що він додатково містить стабілізатор, батарею живлення і індикатор розряду цієї батареї, при цьому батарея живлення через стабілізатор підключена до генератора, підсилювача змінного струму і індикатора розряду батареї Винахід відноситься до галузі неруйнуючого контролю виробів за допомогою електромагнггного поля і може бути застосований для виявлення підробних номерних позначень на агрегатах і вузлах автотранспорту в роботі експертних підрозділів МВС України з метою розшуку викрадених автотранспортних засобів і присічення кримінального автобізнесу Найбільш близькими по технічній суті до заявляемого індикатора і вибраному за прототип є пристрій для реалізації способу вимірювання залишкових напруг, (пат України № 10659 від 2512 96 р Бюл № 4, Кл G01 N27/90) Відомий пристрій складається з генератора, який має обмотку розміщену на феритовому стержні і послідовно з'єднаних амплггудного детектора, підсилювача постійного струму і строкового приладу Основними недоліками такого пристрою є - в схемі відсутня вимірювальна обмотка, що значно знижує точність вимірювання корисного сигналу, - як відомо підсилювач постійного струму має «дрейф нуля», що може привести до похибок у вимірюванні, - в схемі відсутні стабілізатор, батарея живлення і індикатор розряду цієї батареї, що значно знижує стабільність, роботи пристрою, особливо в польових умовах В основу винаходу поставлено задачу створен ня індикатора неоднорідності металу шляхом введення в його конструкцію нових елементів їх зв'язків, що забезпечує підвищену точність та надійність у користуванні Рішення цієї задачі досягається тим, що індикатор неоднорідності метала, що складається з генератора, який має обмотку розміщену на феритовому стержні, та послідовно з'єднаних детектора і строкового приладу, згідно винаходу, він додатково містить вимірювальну обмотку і підсилювач змінного струму, при цьому вимірювальна обмотка розташована на феритовому стержні і підключена до входу підсилювача змінного струму, а вихід цього підсилювача з'єднаний з входом детектора Крім того індикатор додатково містить стабілізатор, батареюивлення і індикатор розряду цієї батареї, при цьому батарея живлення через стабілізатор підключена по живленню до генератора, підсилювача змінного струму і індикатора розряду батареї Саме ці ознаки необхідні та достатні для вирішення поставленої задачі Такте, що індикатор додатково містить вимірювальну обмотку і підсилювач змінного струму, при цьому вимірювальна обмотка розташована на феритовому стержні і підключена до входу підсилювача змінного струму, а вихід цього підсилювача з'єднаний з входом детектора - дозволяє підвищити точність вимірювання корисного сигналу, за рахунок того, що вимірювальна обмотка зв'язана з обмот ю 45112 кою генератора тільки через феритовий стержень, контрольному зразку метала, в якому не має ніяких що поліпшує відбір корисного сигналу змін структури поверхні металу Для цього феритоВведення в схему індикатора «Експерт»підсивий стержень 3 переміщують по контрольному зразлювача змінного струму і його нові зв'язки забезпеку і за допомогою органів настройки виставляють чують відсутність «дрейфу нуля», що значно зменстрілку приладу 7 на «нуль» шує похибки у вимірюванні корисного сигналу та Після ЦЬОГО феритовий стержень 3 переміщазбільшує точність контролю ють по виробу, який контролюється Це може бути якийсь фрагмент агрегату автомобіля Якщо не буТе що індикатор додатково містить стабілізало ніякого втручання в структуру металу (номери тор, батарею живлення і індикатор розряду цієї баДІЙСНІ і не перебивались), то стрілковий прилад бутареї та їх зв'язки - дозволяє підвищити стабільність де показувати «Нуль» Якщо ж було якесь втручані надійність роботи індикатора, особливо в польових ня в структуру металу (номери перебивались, чи умовах ще щось) то під дією вихрових струмів, викликаних Суть винаходу пояснюється кресленням, на зміною структури металу, в вимірювальній обмотці якому зображена блок-схема індикатора, що заяв4 наводиться корисний сигнал, який підсилювається ляється блоком 5, випрямляється детектором 6 і далі подаІндикатор неоднорідності металу «Експерт» ється на стрілковий прилад 7 для його візуалізаци складається з генератора 1, який має обмотку 2, Стрілка приладу 7 відхиляється, що показує про розміщену на феритовому стержні 3 На цьому ж якесь втручання в поверхню виробу, який досліджустержні розташована вимірювальна обмотка 4, яка ється підключена до підсилювача 5 змінного струму Вихід цього підсилювача з'єднаний з входом детектоЗа допомогою індикатора можливе виявлення ра 6, вихід якого підключений до строкового прилафакту зміни структури по слідуючим ознакам ду 7 - присутність зварного шва, або місця стикуванКрім цього індикатор містить стабілізатор 8, баня двох металевих поверхонь, тарею 9 живлення і індикатор 10 розряду цієї бата- термічна обробка металу реї Батарея 9 через стабілізатор 8 підключена до Індикатор «Експерт» має можливість виявлення генератора 1, підсилювача 5 і індикатора 10 розрявставки або вварювання металевих фрагментів з да батареї зміненим маркуванням, позаштатні заклепки з кольорового металу або локальне прогрівання фрагПринцип дії індикатора «Експерт» оснований на менту металевої поверхні, заливання оловом або збуджені в металі вихрових струмів і реєстрації іншими кольоровими металами елементів маркузмін, що створюються даними струмами вторинного вання поверхні металу Індикатор дозволяє також електромагнггного поля, викликаного зміною струквизначити товщини покриття з лаків і фарб тури металу Збудження в металі вихрових струмів проводиться генератором 1 за допомогою його обТаким чином запропонований індикатор «Ексмотки 2, яка розміщена на феритовому стрежні З перт» забезпечує точність вимірювання корисного сигналу, зменшує похибку при обстеженні виробів, Вимірювання корисного сигналу проводиться за а також має стабільність і надійність роботи індикадопомогою обмотки 4, підсилювача 5, детектора 6 і тора строкового приладу 7 Живлення індикатора проводиться від батареї 9 через стабілізатор 8 По індикаІндикатор неоднорідності металу «Експерт» мотору 10 слідують за розрядом батареї 9 живлення же знайти широке застосування в роботі працівників, як в підрозділах МВС так і в інших галузях, де Робота з індикатором «Експерт» проводиться виникає необхідність неруйнуючого контролю виротаким чином бів за допомогою електромагнггного поля Спочатку проводиться настройка індикатора по 45112 ФІГ. ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
