Спосіб двочастотної рефлектометрії волоконного світловоду
Номер патенту: 45178
Опубліковано: 26.10.2009
Автори: Лисий Микола Іванович, Андрощук Олександр Степанович, Купрієнко Дмитро Анатолійович, Шинкарук Олег Миколайович
Формула / Реферат
Спосіб двочастотної рефлектометрії волоконного світловоду, що включає випромінювання оптичного сигналу у прокладений в ґрунті волоконний світловод, визначення коефіцієнта ослаблення відбитого оптичного сигналу, порівняння отриманого значення з нормативним, прийняття рішення щодо виявленого впливу об'єкта на світловод з одночасним визначенням дальності до місця впливу, який відрізняється тим, що у волоконний світловод одночасно випромінюють оптичний сигнал на двох довжинах хвиль у два моменти часу, визначають еквівалентну вагу об'єкта, що є оберненою функцією до коефіцієнта ослаблення оптичного сигналу, відбитого від макровигину волоконного світловоду, ідентифікують еквівалентну вагу, яка повинна мати однакове значення для оптичного сигналу на двох довжинах хвиль, визначають різницю розрахованої еквівалентної ваги об'єкта для двох моментів часу, яку порівнюють з нормативним значенням, і приймають рішення щодо виявленого впливу об'єкта на волоконний світловод.
Текст

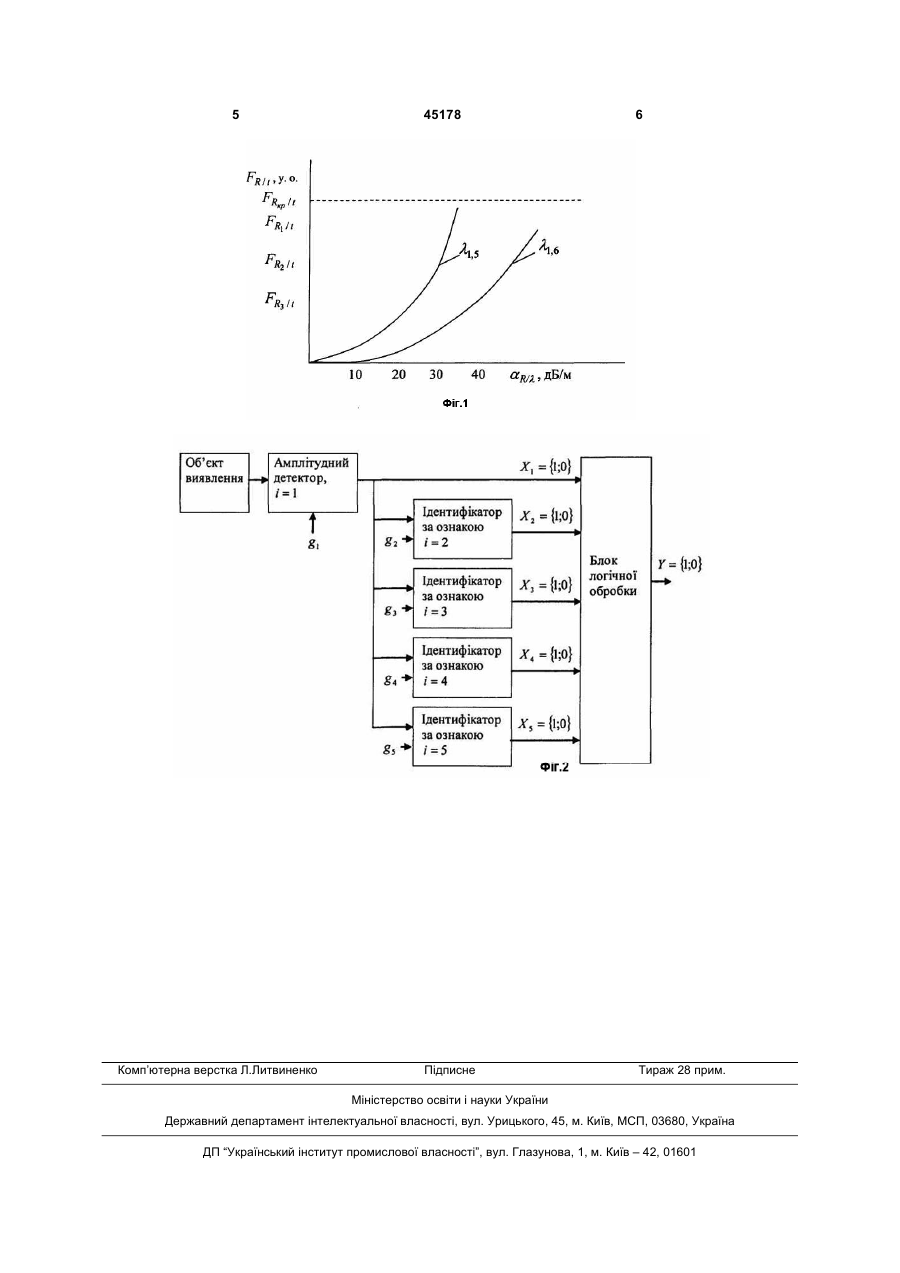

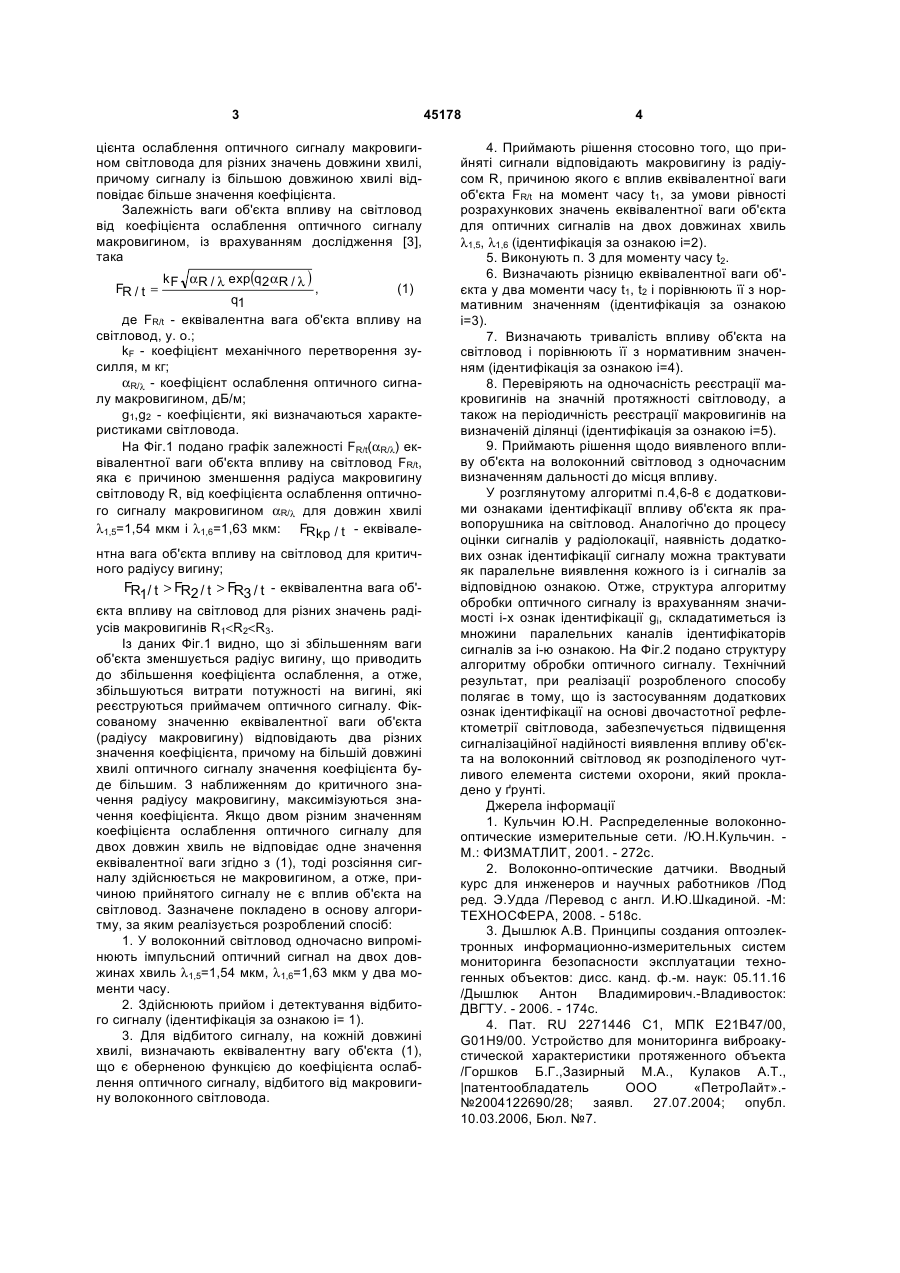

Спосіб двочастотної рефлектометрії волоконного світловоду, що включає випромінювання оптичного сигналу у прокладений в ґрунті волоконкоефіцієнта ний світловод, визначення ослаблення відбитого оптичного сигналу, порівняння отриманого значення з нормативним, при 3 цієнта ослаблення оптичного сигналу макровигином світловода для різних значень довжини хвилі, причому сигналу із більшою довжиною хвилі відповідає більше значення коефіцієнта. Залежність ваги об'єкта впливу на світловод від коефіцієнта ослаблення оптичного сигналу макровигином, із врахуванням дослідження [3], така k F αR / λ exp(q2αR / λ ) (1) , q1 де FR/t - еквівалентна вага об'єкта впливу на світловод, у. о.; kF - коефіцієнт механічного перетворення зусилля, м кг; αR/λ - коефіцієнт ослаблення оптичного сигналу макровигином, дБ/м; g1,g2 - коефіцієнти, які визначаються характеристиками світловода. На Фіг.1 подано графік залежності FR/t(αR/λ) еквівалентної ваги об'єкта впливу на світловод FR/t, яка є причиною зменшення радіуса макровигину світловоду R, від коефіцієнта ослаблення оптичного сигналу макровигином αR/λ для довжин хвилі λ1,5=1,54 мкм і λ1,6=1,63 мкм: FRkp / t - еквівалеFR / t = нтна вага об'єкта впливу на світловод для критичного радіусу вигину; FR1/ t > FR2 / t > FR3 / t - еквівалентна вага об'єкта впливу на світловод для різних значень радіусів макровигинів R1
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for two-frequency scatterometry of fiber light guide
Автори англійськоюLysyi Mykola Ivanovych, Androschuk Oleksandr Stepanovych, Kuprienko Dmytro Anatoliiovych, Shynkaruk Oleh Mykolaiovych
Назва патенту російськоюСпособ двухчастотной рефлектометрии волоконного световода
Автори російськоюЛысый Николай Иванович, Андрощук Олександр Степанович, Куприенко Дмитрий Анатольевич, Шинкарук Олег Николаевич
МПК / Мітки
МПК: G01J 11/00, G08B 13/00
Мітки: рефлектометрії, двочастотної, спосіб, світловоду, волоконного
