Нагрівач проточної води

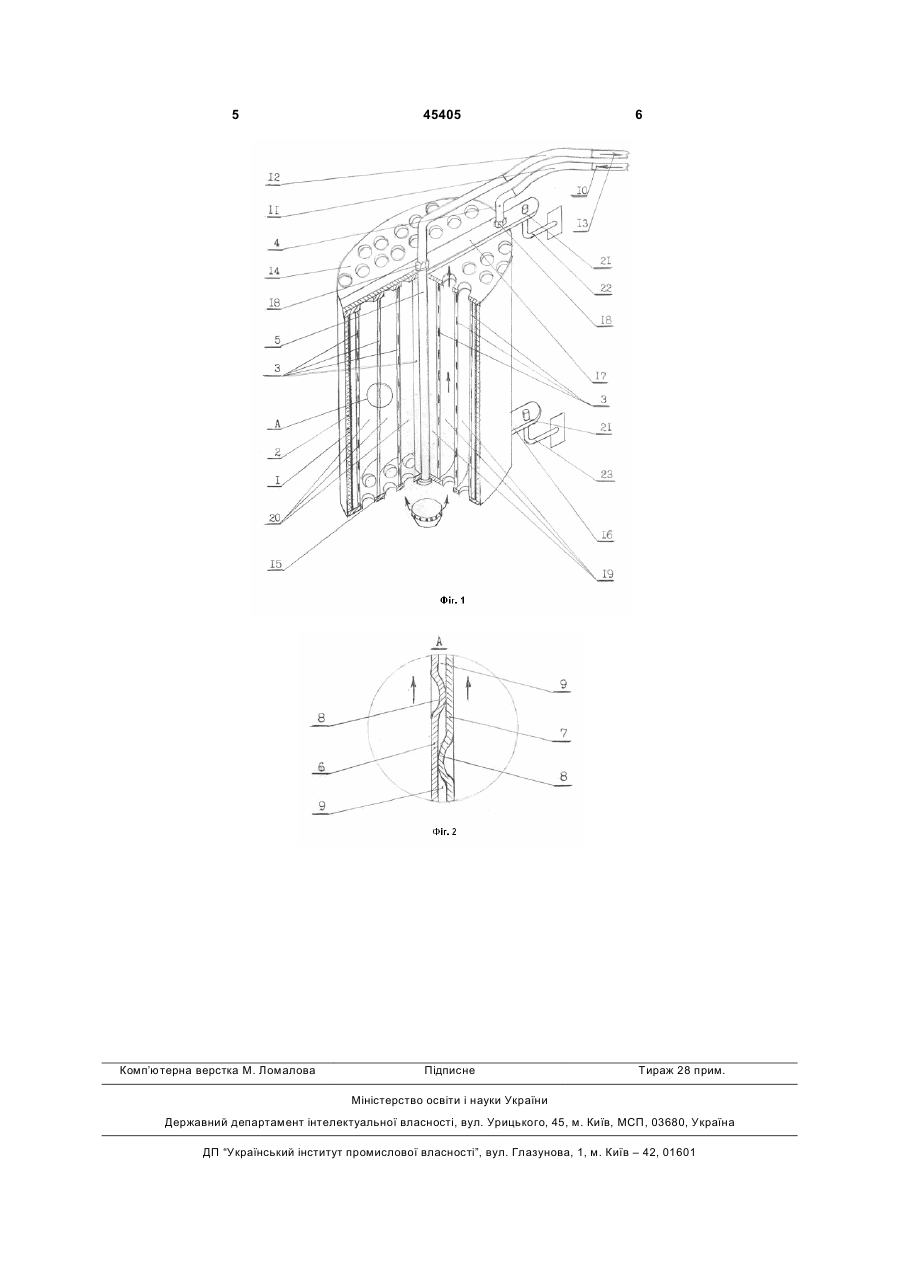

1. Нагрівач проточної води, що містить теплопередавальний елемент, спірально скручений із листа, сформовані канали для середовищ, який відрізняється тим, що теплопередавальний елемент має дві конвектуючі поверхні із двох тонких металевих листів, разом скручених у спіраль, на яких рівномірно розташовані сферичні виступи, направлені до внутрішнього периметра, з утворенням спірального проточного каналу, висота якого дорівнює висоті сферичних виступів, а також міжспірального відкритого простору для руху газів. 3 як подвійна конвектуючу поверхня за рахунок накладання двох тонких металевих листів один на один, таким способом, щоб між ними була утворена вузька камера для руху води тонкою плівкою, наприклад, товщиною 1.0мм. Два тонкі металеві листи своїми краями з'єднуються з двома патрубками, збоку по всій їх довжині, для підведення холодної і відведення нагрітої води, а потім разом згорнуті у спіраль, щоб в результаті, патрубок підведення холодної води був збоку, а патрубок відведення нагрітої, у центрі спірального теплопередавального елемента. Очікуваний технічний результат полягає в тому, що проточна вода рухається ламінарна тонкою плівкою і широким фронтом по всій довжині вузької проточної камери, точніше, між двома тонкими металевими листами, які використовуються, як подвійні конвертуючи поверхні, для нагріву з двох боків тонкої плівки проточної води. Для акумуляції тепла, встановлені перфоровані металеві листи зверху та знизу теплопередавального елемента, а відкритий міжспіральний простір забезпечує відсутність аеродинамічного опру газів, які рухаються вертикально вверх у природній спосіб. В кінцевому результаті збільшується ефективність теплопередачі від газів до води та ККД нагрівача проточної води. На Фіг.1 зображена чверть повздовжнього розрізу нагрівача проточної води. На Фіг.2 фрагмент з Фіг.1, де показана частина подвійної конвектуючої поверхні спірального теплопередавального елемента яка утворена з двох тонких металевих листів. Нагрівач проточної води має циліндричний корпус (1), зовні покритий теплоізоляцією (2), в якому розміщений спіральний теплопередавальний елемент (3), боковий патрубок (4), підведення холодної води та центральний патрубок (5), відведення нагрітої води, які мають фрезеровані отвори по всій довжині, куди встановленні торцеві кінці двох тонких металевих листів (6, 7), наприклад, товщиною 0,6мм, з'єднаних впритул один до одного через сферичні виступи (8), наприклад, висотою 1,0мм, направлених до внутрішнього периметру з постійним кроком між ними. Таким способом утворена вузька проточна камера (9), між тонкими металевими листами (6, 7), для руху води тонкою 45405 4 плівкою та широким фронтом від патрубка (4) підводу холодної води до патрубка (5) відведення нагрітої води у горизонтальному напрямі по всій довжині подвійної конвектуючої поверхні спирального теплопередавального елемента (3), згорнутого у спіраль. Боковий патрубок (4) з'єднаний з трубопроводом (10) системи холодної води, через пластичну трубу (11), а центральний патрубок (5) з пластичною трубою (12) відводу нагрітої води, до трубопроводу (13) на побутові потреби. Завдяки різьбленню на кінцях патрубків (4, 5), збираються в єдиний вузол: спіральний теплопередавальний елемент (3), перфоровані металеві листи (14, 15), нижня (16) та верхня (17) планки разом, завдяки гайкам та контргайками (18). Таким способом утворена легка та жорстка конструкція, яка розміщена в циліндричному корпусі (1), покритому зовні теплоізоляцією (2). Закручений у спіраль теплопередавальний елемент (3) утворює міжспіральний відкритий простір (19, 20) для руху гарячих газів уверх у природній спосіб. На кінцях верхньої (17) та нижньої (16) планок є отвори (21), якими корпус (1) встановлюється на рухомі верхній (22) та нижній (23) кронштейни, які у свою чергу закріплюються біля джерела тепла, наприклад, газової плити. При необхідності, нагрівач проточної води встановлюється над горілкою газової плити за рахунок поворотних кронштейнів (22, 23) і пластичних труб (11, 12). Нагрівач проточної води працює наступним чином. Холодна вода поступає через пластичну трубу (11) в боковий патрубок (4) підведення холодної води, а потім в спіральну вузьку камеру (9) подвійної конвектуючої поверхні спірального теплопередавального елемента (3). Там вода широким фронтом рухається тонкою плівкою ламінарна у горизонтальному напрямі від бокового патрубка (4) до центрального (5). Після нагріву у спіральному теплопередавальному елементі (3) вода поступає через центральний патрубок (5) відведення нагрітої води, далі в пластичну трубу (12) до трубопроводу (13) на побутові потреби. Гарячі гази рухаються вертикально вверх у природний спосіб в відкритому між спіральному просторі (19, 20). 5 Комп’ютерна верстка М. Ломалова 45405 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
