Пристрій для магнітної обробки проточної води

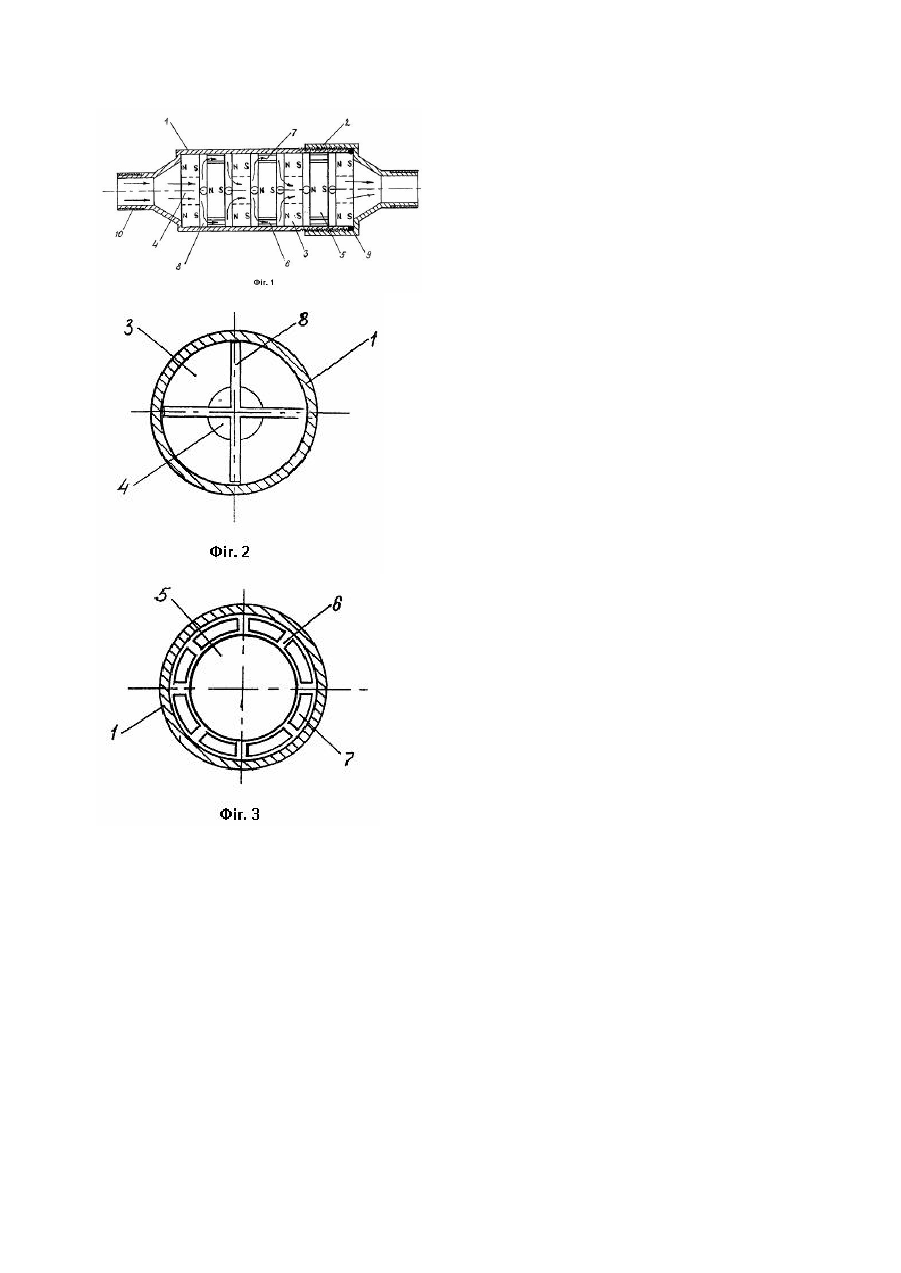

Корисна модель відноситься до промислової водопідготовки і може бути використана для магнітної обробки проточної води в системах водопостачання промислових підприємств, агропромислового комплексу та у побуті. Відомий пристрій для магнітної обробки проточної води, що складається із трубчатого корпусу, розміщених у ньому уздовж осі циліндричних постійних магнітів, між якими вставлені феромагнітні прокладки, що утримують магніти в корпусі [1]. Недолік даного пристрою - використання магнітної енергії лише бокових поверхонь магнітів, що зменшує ефективність їх використання та ефективність обробки води. Відомий пристрій для магнітної обробки проточної води, що складається із циліндричного корпусу та кільцевих магнітів, що розміщені у ньому з зазорами між собою уздовж осі та перпендикулярно до неї торцевими площинами, намагніченими як полюси. При цьому один із магнітів утримується в корпусі матеріалом, із якого виготовлений корпус і покритий шаром цього матеріалу, а суміжні до нього магніти прикріплюються до нього зліва і справа заглушками [2]. Недолік даного пристрою - зменшення максимально можливого значення магнітної індукції в робочих зазорах між торцями магнітів у зв'язку з наявністю на них шару матеріалу та необхідністю дотримувати заданої ширини робочого зазору для води. Невідповідність між магнітним та фактичним робочим зазором зменшує ефективність використання магнітної енергії магнітів і, як наслідок, ефективність магнітної обробки води. Запропонована корисна модель спрямована на збільшення максимально можливого значення магнітної індукції в робочих зазорах та зонах, де проходить вода та на максимальне використання енергії магнітів. Поставлене завдання досягається тим, що у пристрою для магнітної обробки проточної води, що складається із циліндричного корпусу та кільцевих магнітів, що розміщені у ньому з зазорами між собою уздовж осі та перпендикулярно до неї торцевими площинами, намагніченими як полюси, між кільцевими магнітами розміщені паралельно до них дискові магніти, які вставлені у кільцеві шайби з отворами, а між магнітами розміщені хрестоподібні прокладки. Завдяки такому розташуванню кільцевих і дискових магнітів величина робочого зазору для води між магнітами дорівнює величині магнітного зазору і у зазорі створюється максимально можливе значення магнітної індукції для заданої ширини робочого зазору. Завдяки розташуванню дискового магніту біля кільцевого, за рахунок взаємодії магнітних полів кільцевого та дискового магнітів, збільшується також магнітна індукція біля отвору кільцевого магніту. Хрестовина прокладка дозволяє фіксувати всі магніти в корпусі із певним заданим робочим зазором для води і розподіляти потік води на сектори після проходження отвору кільцевого магніту. Кільцеві шайби з отворами дозволяють фіксувати дискові магніти в корпусі і пропускати воду поза дискові магніти. На Фіг.1 показано пристрій для магнітної обробки води у повздовжньому розрізі, на Фіг.2 - вигляд хрестоподібної прокладки і кільцевого магніту у корпусі, на Фіг.3 - вигляд дискового магніту у кільцевій шайбі в корпусі. Пристрій містить корпус 1, кришку 2, що накручується на корпус, кільцеві магніти 3 з отворами для води 4, дискові магніти 5, що вставлені у кільцеві шайби 6 з отворами для води 7, хрестоподібні прокладки 8, що розміщені між магнітами та ущільнюючу прокладку 9. Пристрій оснащено патрубками 10 з різьбою для приєднання до трубопроводу. Для одержання обробленої магнітним полем води пристрій приєднують до тр убопроводу муфтами або гнучкими шлангами і подають в нього воду. Вода надходить в пристрій із трубопроводу, проходить через внутрішній отвір 4 першого кільцевого магніту 3, вдаряється у поверхню першого дискового магніту 5, проходить через зазор між першим кільцевим і першим дисковим магнітом, проходить далі через отвори 7 кільцевої шайби 6 першого дискового магніту 5, потрапляє у зазор між першим дисковим магнітом і другим кільцевим магнітом, і спрямовується у внутрішній отвір другого кільцевого магніту. Так поступово вода проходить зони з максимальною магнітною індукцією і активується більш ефективно. Активована вода із пристрою далі потрапляє у трубопровід і може бути використана для промислових потреб або інших цілей. Техніко-економічні переваги запропонованої корисної моделі обумовлені більш ефективною обробкою води, що досягається більш раціональним розміщенням постійних магнітів кільцевої та дискової форми та створенням робочих зон збільшою магнітною індукцією. Це дозволяє одержати більш активовану магнітну воду меншою кількістю магнітів і ефективніше використовува ти їх енергію. Джерело інформації: 1. Патент ЧССР №116618. Устройство для обработки воды. Автор: Boleslav F. МПК: С02B. Заявлено 03.05.62, опубл. 15.11.65. 2. Бондаренко Н.Ф., Гак Е.Э., Рохинсон Э.Е., Ананьев И.П. Магнитные поля в сельскохозяйственной практике и исследованиях. -С. -П.: Феникс плюс, 1997 -с.39-40.
