Пристрій для герметизації внутрішньотрубного простору при підйомі труб з свердловини під тиском

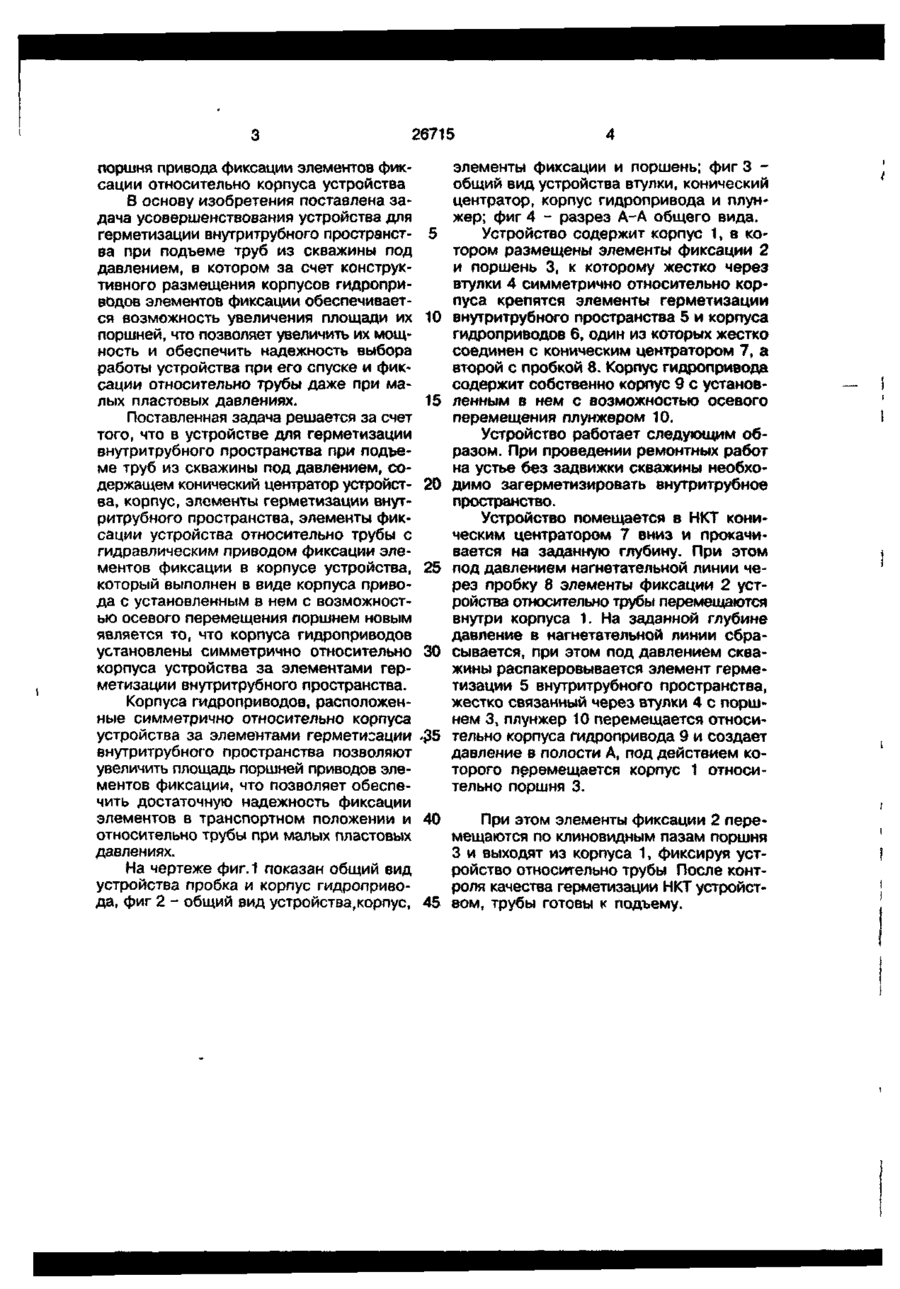

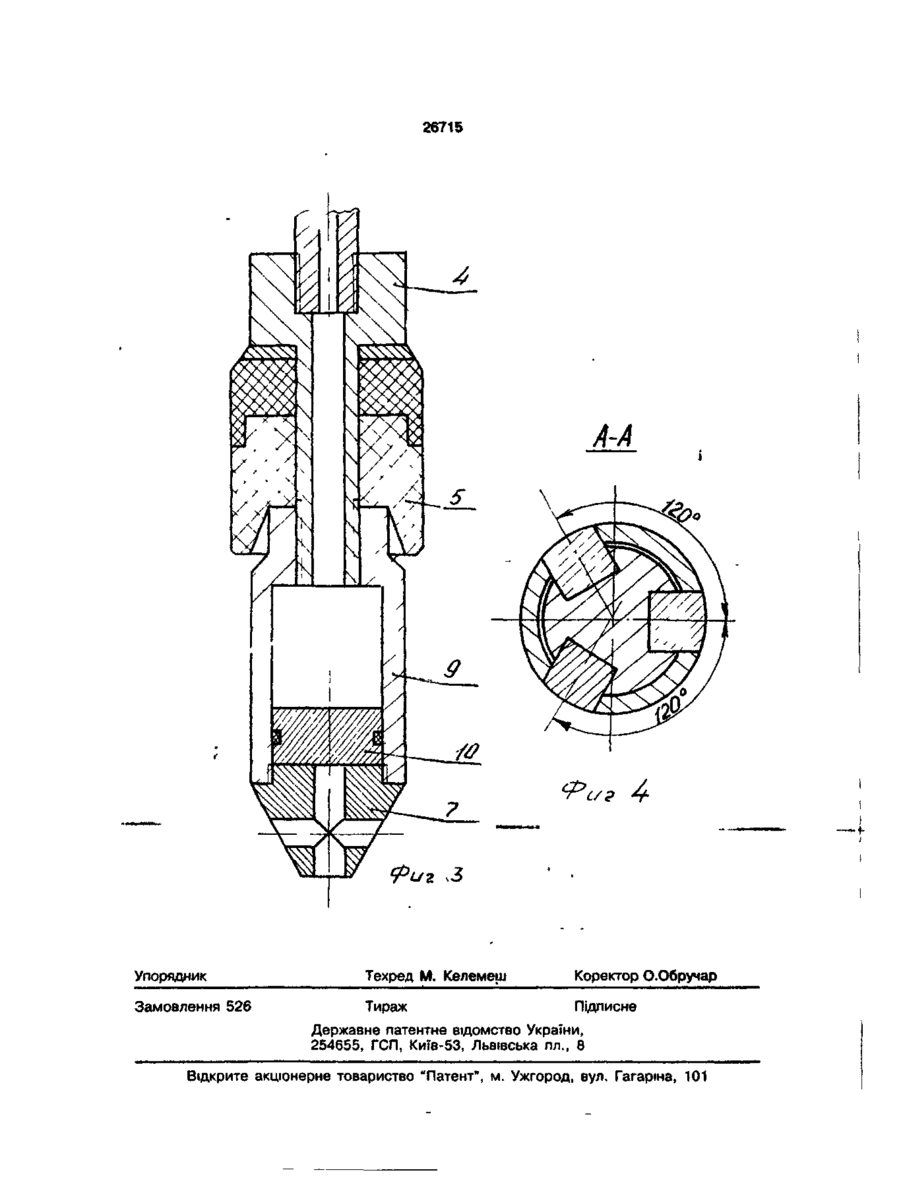

Устройство для герметизации внутритрубного пространства при подъеме труб из скважины под давлением, содержащее конический центратор устройства, корпус, элементы герметизации внутритрубного пространства, элементы фиксации уст ройства относительно трубы с гидравлическим приводом фиксации элементов фиксации в корпусе устройства, который выполнен в виде корпуса привода с установленным в нем с возможностью осевого перемещения поршнем, и с гидравлическим приводом фиксадои элементов фиксации относительно трубы, который выполнен в виде корпуса привода с установленным в нем с возможностью осевого перемещения поршнем, о т л и ч а ю щ е е с я тем, что корпуса гидроприводов установлены симметрично относительно корпуса устройства за элементами герметизации внутритрубного пространства. Устройство относится к бурению и предназначено для герметизации внутритрубного пространства при подъеме труб из скважины под давлением. Известно устройство для герметизации внутритрубного пространства при подъеме труб из скважины под давлением содержащее конический центратор устройства, корпус, элементы герметизации внутритрубного пространства, элементы фиксации устройства относительно трубы с гидравлическим приводом фиксации в корпусе устройства, который выполнен в виде корпуса привода с установленным в нем с возможностью осевого перемещения поршнем и с гидравлическим приводом фиксации элементов относительно трубы, который выполнен в виде корпуса привода с установленным в нем с воз можностью осевого перемещения поршнем (см. Пробка продавливаемая ПП 00.00.000.ТУ 1987. Среднеазиатская военизированная часть) - прототип. В указанном устройстве площадь поршней гидроприводов элементов фиксации ограничена конструкцией с габаритными размерами устройства. Габаритные размеры устройства зависят от диаметра поднимаемой трубы. При малых пластовых давлениях недостаточная площадь поршня привода фиксации элементов фиксации устройства относительно трубы приводит к снижению надежности работы элементов фиксации. При спуске устройства в колонну труб элементы фиксации должны быть надежно зафиксированы в транспортном положении. Для этой цели необходима достаточная площадь о 26715 поршня привода фиксации элементов фиксации относительно корпуса устройства В основу изобретения поставлена задача усовершенствования устройства для герметизации внутритрубного пространства при подъеме труб из скважины под давлением, в котором за счет конструктивного размещения корпусов гидроприводов элементов фиксации обеспечивается возможность увеличения площади их поршней, что позволяет увеличить их мощность и обеспечить надежность выбора работы устройства при его спуске и фиксации относительно трубы даже при малых пластовых давлениях. Поставленная задача решается за счет того, что в устройстве для герметизации внутритрубного пространства при подъеме труб из скважины под давлением, содержащем конический центратор устройства, корпус, элементы герметизации внутритрубного пространства, элементы фиксации устройства относительно трубы с гидравлическим приводом фиксации элементов фиксации в корпусе устройства, который выполнен в виде корпуса привода с установленным в нем с возможностью осевого перемещения поршнем новым является то, что корпуса гидроприводов установлены симметрично относительно корпуса устройства за элементами герметизации внутритрубного пространства. Корпуса гидроприводов, расположенные симметрично относительно корпуса устройства за элементами герметисации внутритрубного пространства позволяют увеличить площадь поршней приводов элементов фиксации, что позволяет обеспечить достаточную надежность фиксации элементов в транспортном положении и относительно трубы при малых пластовых давлениях. На чертеже фиг. 1 показан общий вид устройства пробка и корпус гидропривода, фиг 2 - общий вид устройства, корпус, элементы фиксации и поршень; фиг 3 общий вид устройства втулки, конический центратор, корпус гидропривода и плунжер; фиг 4 - разрез А-А общего вида. 5 Устройство содержит корпус 1, в котором размещены элементы фиксации 2 и поршень 3, к которому жестко через втулки 4 симметрично относительно корпуса крепятся элементы герметизации 10 внутритрубного пространства 5 и корпуса гидроприводов 6, один из которых жестка соединен с коническим центратором 7, а второй с пробкой 8. Корпус гидропривода содержит собственно корпус 9 с установ15 ленным в нем с возможностью осевого перемещения плунжером10. Устройство работает следующим образом. При проведении ремонтных работ на устье без задвижки скважины необхо20 димо загерметизировать внутритрубное пространство. Устройство помещается в НКТ коническим центратором 7 вниз и прокачивается на заданную глубину. При этом 25 под давлением нагнетательной линии через пробку 8 элементы фиксации 2 устройства относительно трубы перемещаются внутри корпуса 1. На заданной глубине давление в нагнетательной линии сбра30 сывается, при этом под давлением скважины распакеровывается элемент герметизации 5 внутритрубного пространства, жестко связанный через втулки 4 с поршнем 3, плунжер 10 перемещается относи
