Реактор очищення стоків

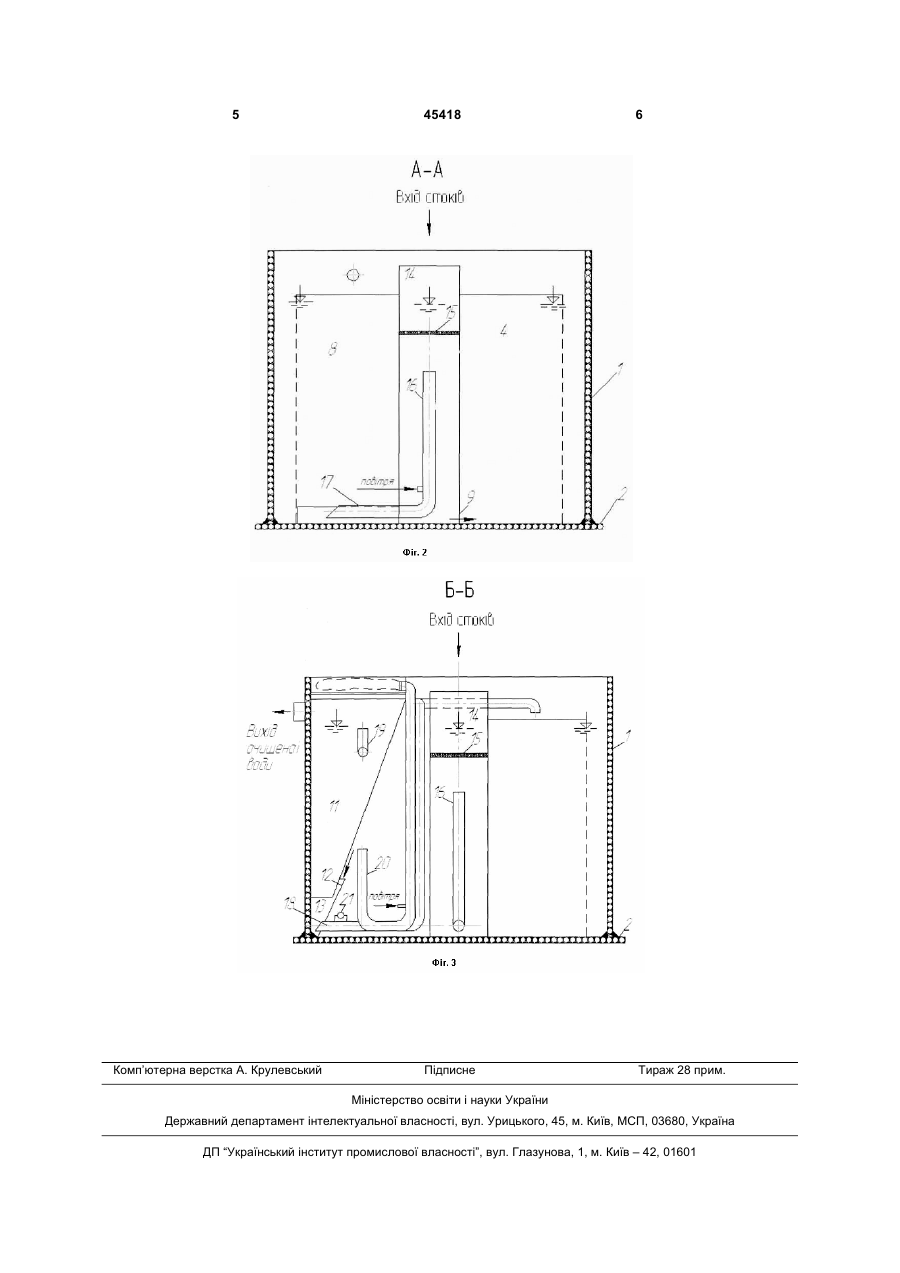

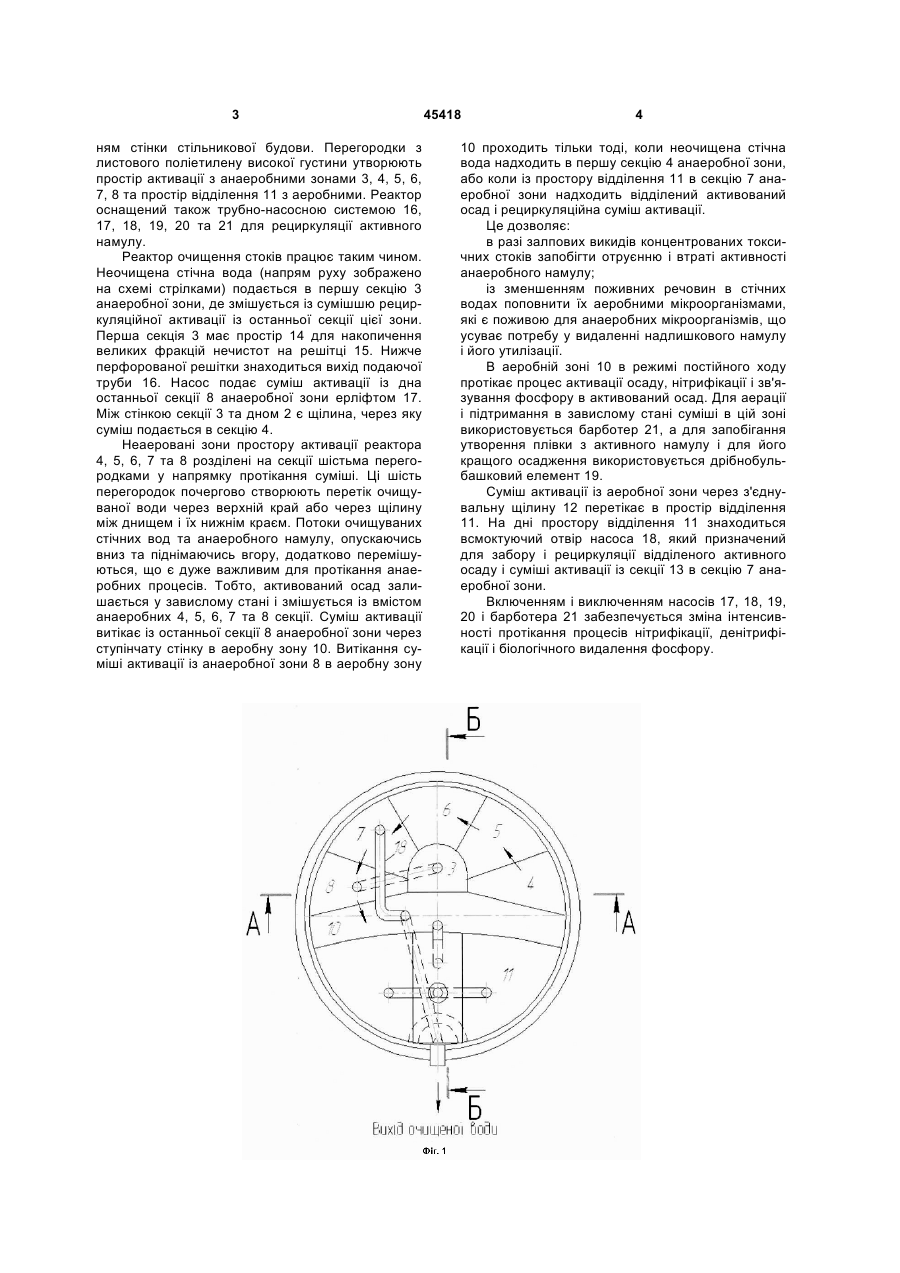

Реактор для очищення стоків, що містить оби 3 ням стінки стільникової будови. Перегородки з листового поліетилену високої густини утворюють простір активації з анаеробними зонами 3, 4, 5, 6, 7, 8 та простір відділення 11 з аеробними. Реактор оснащений також трубно-насосною системою 16, 17, 18, 19, 20 та 21 для рециркуляції активного намулу. Реактор очищення стоків працює таким чином. Неочищена стічна вода (напрям руху зображено на схемі стрілками) подається в першу секцію 3 анаеробної зони, де змішується із сумішшю рециркуляційної активації із останньої секції цієї зони. Перша секція 3 має простір 14 для накопичення великих фракцій нечистот на решітці 15. Нижче перфорованої решітки знаходиться вихід подаючої труби 16. Насос подає суміш активації із дна останньої секції 8 анаеробної зони ерліфтом 17. Між стінкою секції 3 та дном 2 є щілина, через яку суміш подається в секцію 4. Неаеровані зони простору активації реактора 4, 5, 6, 7 та 8 розділені на секції шістьма перегородками у напрямку протікання суміші. Ці шість перегородок почергово створюють перетік очищуваної води через верхній край або через щілину між днищем і їх нижнім краєм. Потоки очищуваних стічних вод та анаеробного намулу, опускаючись вниз та піднімаючись вгору, додатково перемішуються, що є дуже важливим для протікання анаеробних процесів. Тобто, активований осад залишається у завислому стані і змішується із вмістом анаеробних 4, 5, 6, 7 та 8 секції. Суміш активації витікає із останньої секції 8 анаеробної зони через ступінчату стінку в аеробну зону 10. Витікання суміші активації із анаеробної зони 8 в аеробну зону 45418 4 10 проходить тільки тоді, коли неочищена стічна вода надходить в першу секцію 4 анаеробної зони, або коли із простору відділення 11 в секцію 7 анаеробної зони надходить відділений активований осад і рециркуляційна суміш активації. Це дозволяє: в разі залпових викидів концентрованих токсичних стоків запобігти отруєнню і втраті активності анаеробного намулу; із зменшенням поживних речовин в стічних водах поповнити їх аеробними мікроорганізмами, які є поживою для анаеробних мікроорганізмів, що усуває потребу у видаленні надлишкового намулу і його утилізації. В аеробній зоні 10 в режимі постійного ходу протікає процес активації осаду, нітрифікації і зв'язування фосфору в активований осад. Для аерації і підтримання в завислому стані суміші в цій зоні використовується барботер 21, а для запобігання утворення плівки з активного намулу і для його кращого осадження використовується дрібнобульбашковий елемент 19. Суміш активації із аеробної зони через з'єднувальну щілину 12 перетікає в простір відділення 11. На дні простору відділення 11 знаходиться всмоктуючий отвір насоса 18, який призначений для забору і рециркуляції відділеного активного осаду і суміші активації із секції 13 в секцію 7 анаеробної зони. Включенням і виключенням насосів 17, 18, 19, 20 і барботера 21 забезпечується зміна інтенсивності протікання процесів нітрифікації, денітрифікації і біологічного видалення фосфору. 5 Комп’ютерна верстка А. Крулевський 45418 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
