Прилад автоматичного управління й захисту вібраційних і відцентрових насосів
Номер патенту: 45499
Опубліковано: 10.11.2009
Автори: Камбуров Бекір Аблаєвич, Фрост Владімір Рейнгардович
Формула / Реферат
Прилад автоматичного управління й захисту вібраційних і відцентрових насосів, що містить камеру протікання води, із вхідним і вихідним патрубками приєднання до водної магістралі насоса й споживача, датчик протікання води через зазначену камеру у вигляді турбінки і механізм передачі сигналу датчика виконавчому механізму включення й вимикання двигуна насоса, який відрізняється тим, що прилад додатково оснащений датчиком напруги електричної мережі й датчиком тиску рідини, виконаним у вигляді манометричної пружини, гідравлічно з'єднаної з камерою протікання води, а передавальний механізм - у вигляді магнітів, один із яких закріплений на вільному кінці манометричної пружини, а група інших - на турбінці, установлених проти датчиків Холла, що реєструють зміни магнітного поля при змінах частоти обертання турбінки й відстані від нього магніту на вільному кінці манометричної пружини, при цьому датчики Холла й датчик напруги в електричній мережі з'єднані із симістором, що змінює напругу в обмотці насоса або відключає його при виході параметрів роботи насоса за встановлені межі.
Текст

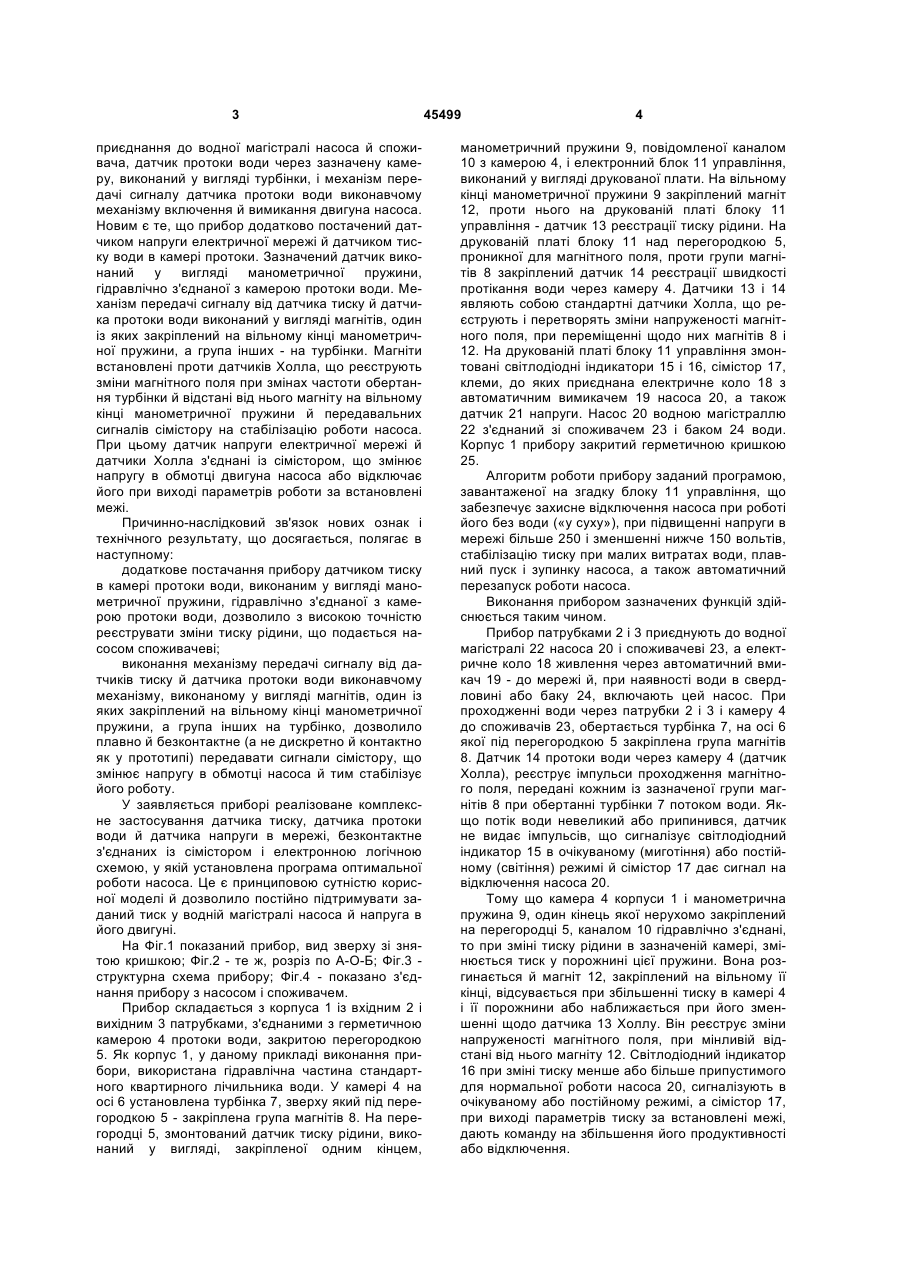

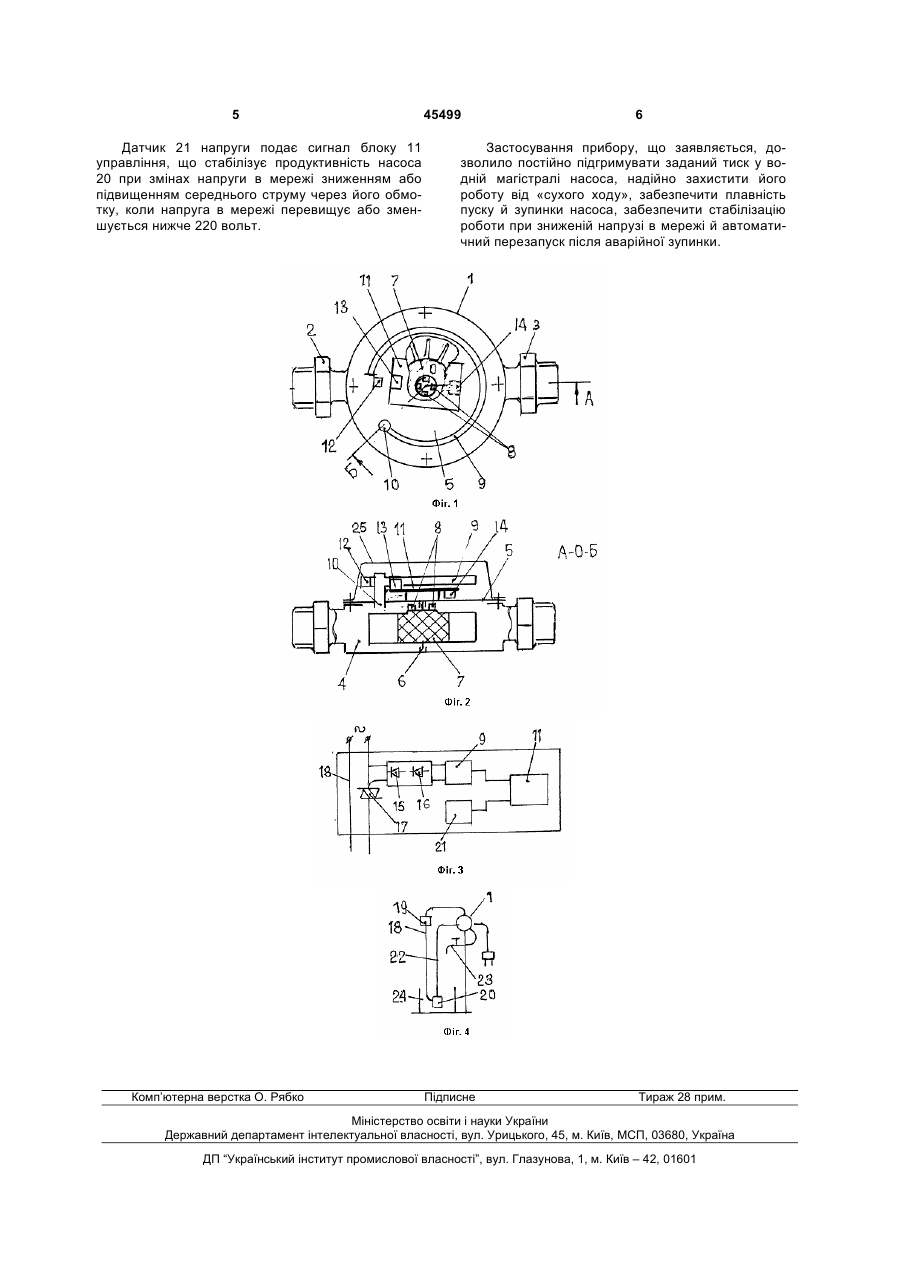

Прилад автоматичного управління й захисту вібраційних і відцентрових насосів, що містить камеру протікання води, із вхідним і вихідним патрубками приєднання до водної магістралі насоса й споживача, датчик протікання води через зазначену камеру у вигляді турбінки і механізм передачі сигналу датчика виконавчому механізму включення й вимикання двигуна насоса, який відрізняєть 3 приєднання до водної магістралі насоса й споживача, датчик протоки води через зазначену камеру, виконаний у вигляді турбінки, і механізм передачі сигналу датчика протоки води виконавчому механізму включення й вимикання двигуна насоса. Новим є те, що прибор додатково постачений датчиком напруги електричної мережі й датчиком тиску води в камері протоки. Зазначений датчик виконаний у вигляді манометричної пружини, гідравлічно з'єднаної з камерою протоки води. Механізм передачі сигналу від датчика тиску й датчика протоки води виконаний у вигляді магнітів, один із яких закріплений на вільному кінці манометричної пружини, а група інших - на турбінки. Магніти встановлені проти датчиків Холла, що реєструють зміни магнітного поля при змінах частоти обертання турбінки й відстані від нього магніту на вільному кінці манометричної пружини й передавальних сигналів сімістору на стабілізацію роботи насоса. При цьому датчик напруги електричної мережі й датчики Холла з'єднані із сімістором, що змінює напругу в обмотці двигуна насоса або відключає його при виході параметрів роботи за встановлені межі. Причинно-наслідковий зв'язок нових ознак і технічного результату, що досягається, полягає в наступному: додаткове постачання прибору датчиком тиску в камері протоки води, виконаним у вигляді манометричної пружини, гідравлічно з'єднаної з камерою протоки води, дозволило з високою точністю реєструвати зміни тиску рідини, що подається насосом споживачеві; виконання механізму передачі сигналу від датчиків тиску й датчика протоки води виконавчому механізму, виконаному у вигляді магнітів, один із яких закріплений на вільному кінці манометричної пружини, а група інших на турбінко, дозволило плавно й безконтактне (а не дискретно й контактно як у прототипі) передавати сигнали сімістору, що змінює напругу в обмотці насоса й тим стабілізує його роботу. У заявляється приборі реалізоване комплексне застосування датчика тиску, датчика протоки води й датчика напруги в мережі, безконтактне з'єднаних із сімістором і електронною логічною схемою, у якій установлена програма оптимальної роботи насоса. Це є принциповою сутністю корисної моделі й дозволило постійно підтримувати заданий тиск у водній магістралі насоса й напруга в його двигуні. На Фіг.1 показаний прибор, вид зверху зі знятою кришкою; Фіг.2 - те ж, розріз по А-О-Б; Фіг.3 структурна схема прибору; Фіг.4 - показано з'єднання прибору з насосом і споживачем. Прибор складається з корпуса 1 із вхідним 2 і вихідним 3 патрубками, з'єднаними з герметичною камерою 4 протоки води, закритою перегородкою 5. Як корпус 1, у даному прикладі виконання прибори, використана гідравлічна частина стандартного квартирного лічильника води. У камері 4 на осі 6 установлена турбінка 7, зверху який під перегородкою 5 - закріплена група магнітів 8. На перегородці 5, змонтований датчик тиску рідини, виконаний у вигляді, закріпленої одним кінцем, 45499 4 манометричний пружини 9, повідомленої каналом 10 з камерою 4, і електронний блок 11 управління, виконаний у вигляді друкованої плати. На вільному кінці манометричної пружини 9 закріплений магніт 12, проти нього на друкованій платі блоку 11 управління - датчик 13 реєстрації тиску рідини. На друкованій платі блоку 11 над перегородкою 5, проникної для магнітного поля, проти групи магнітів 8 закріплений датчик 14 реєстрації швидкості протікання води через камеру 4. Датчики 13 і 14 являють собою стандартні датчики Холла, що реєструють і перетворять зміни напруженості магнітного поля, при переміщенні щодо них магнітів 8 і 12. На друкованій платі блоку 11 управління змонтовані світлодіодні індикатори 15 і 16, сімістор 17, клеми, до яких приєднана електричне коло 18 з автоматичним вимикачем 19 насоса 20, а також датчик 21 напруги. Насос 20 водною магістраллю 22 з'єднаний зі споживачем 23 і баком 24 води. Корпус 1 прибору закритий герметичною кришкою 25. Алгоритм роботи прибору заданий програмою, завантаженої на згадку блоку 11 управління, що забезпечує захисне відключення насоса при роботі його без води («у суху»), при підвищенні напруги в мережі більше 250 і зменшенні нижче 150 вольтів, стабілізацію тиску при малих витратах води, плавний пуск і зупинку насоса, а також автоматичний перезапуск роботи насоса. Виконання прибором зазначених функцій здійснюється таким чином. Прибор патрубками 2 і 3 приєднують до водної магістралі 22 насоса 20 і споживачеві 23, а електричне коло 18 живлення через автоматичний вмикач 19 - до мережі й, при наявності води в свердловині або баку 24, включають цей насос. При проходженні води через патрубки 2 і 3 і камеру 4 до споживачів 23, обертається турбінка 7, на осі 6 якої під перегородкою 5 закріплена група магнітів 8. Датчик 14 протоки води через камеру 4 (датчик Холла), реєструє імпульси проходження магнітного поля, передані кожним із зазначеної групи магнітів 8 при обертанні турбінки 7 потоком води. Якщо потік води невеликий або припинився, датчик не видає імпульсів, що сигналізує світлодіодний індикатор 15 в очікуваному (миготіння) або постійному (світіння) режимі й сімістор 17 дає сигнал на відключення насоса 20. Тому що камера 4 корпуси 1 і манометрична пружина 9, один кінець якої нерухомо закріплений на перегородці 5, каналом 10 гідравлічно з'єднані, то при зміні тиску рідини в зазначеній камері, змінюється тиск у порожнині цієї пружини. Вона розгинається й магніт 12, закріплений на вільному її кінці, відсувається при збільшенні тиску в камері 4 і її порожнини або наближається при його зменшенні щодо датчика 13 Холлу. Він реєструє зміни напруженості магнітного поля, при мінливій відстані від нього магніту 12. Світлодіодний індикатор 16 при зміні тиску менше або більше припустимого для нормальної роботи насоса 20, сигналізують в очікуваному або постійному режимі, а сімістор 17, при виході параметрів тиску за встановлені межі, дають команду на збільшення його продуктивності або відключення. 5 Датчик 21 напруги подає сигнал блоку 11 управління, що стабілізує продуктивність насоса 20 при змінах напруги в мережі зниженням або підвищенням середнього струму через його обмотку, коли напруга в мережі перевищує або зменшується нижче 220 вольт. Комп’ютерна верстка О. Рябко 45499 6 Застосування прибору, що заявляється, дозволило постійно підгримувати заданий тиск у водній магістралі насоса, надійно захистити його роботу від «сухого ходу», забезпечити плавність пуску й зупинки насоса, забезпечити стабілізацію роботи при зниженій напрузі в мережі й автоматичний перезапуск після аварійної зупинки. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for automated control and protection of vibrational and centrifugal pumps
Автори англійськоюFrost Vladimir Reingardovych, Kamburov Bekir Ablaievych
Назва патенту російськоюПрибор автоматического управления и защиты вибрационных и центробежных насосов
Автори російськоюФрост Владимир Рейнгардович, Камбуров Бекир Аблаевич
МПК / Мітки
МПК: F04B 49/06
Мітки: захисту, вібраційних, автоматичного, управління, відцентрових, прилад, насосів
