Cтенд для модельних випробувань відцентрових насосів

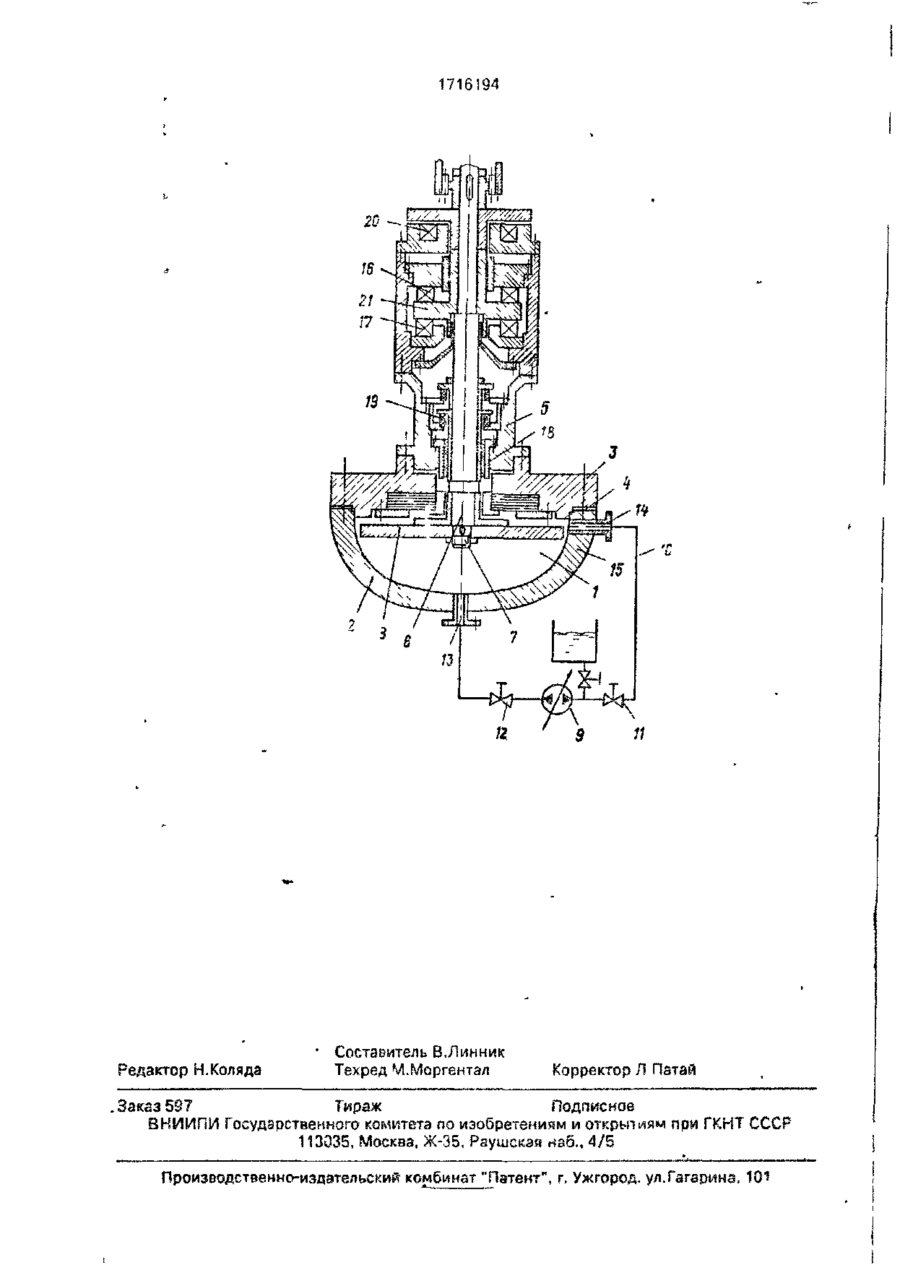

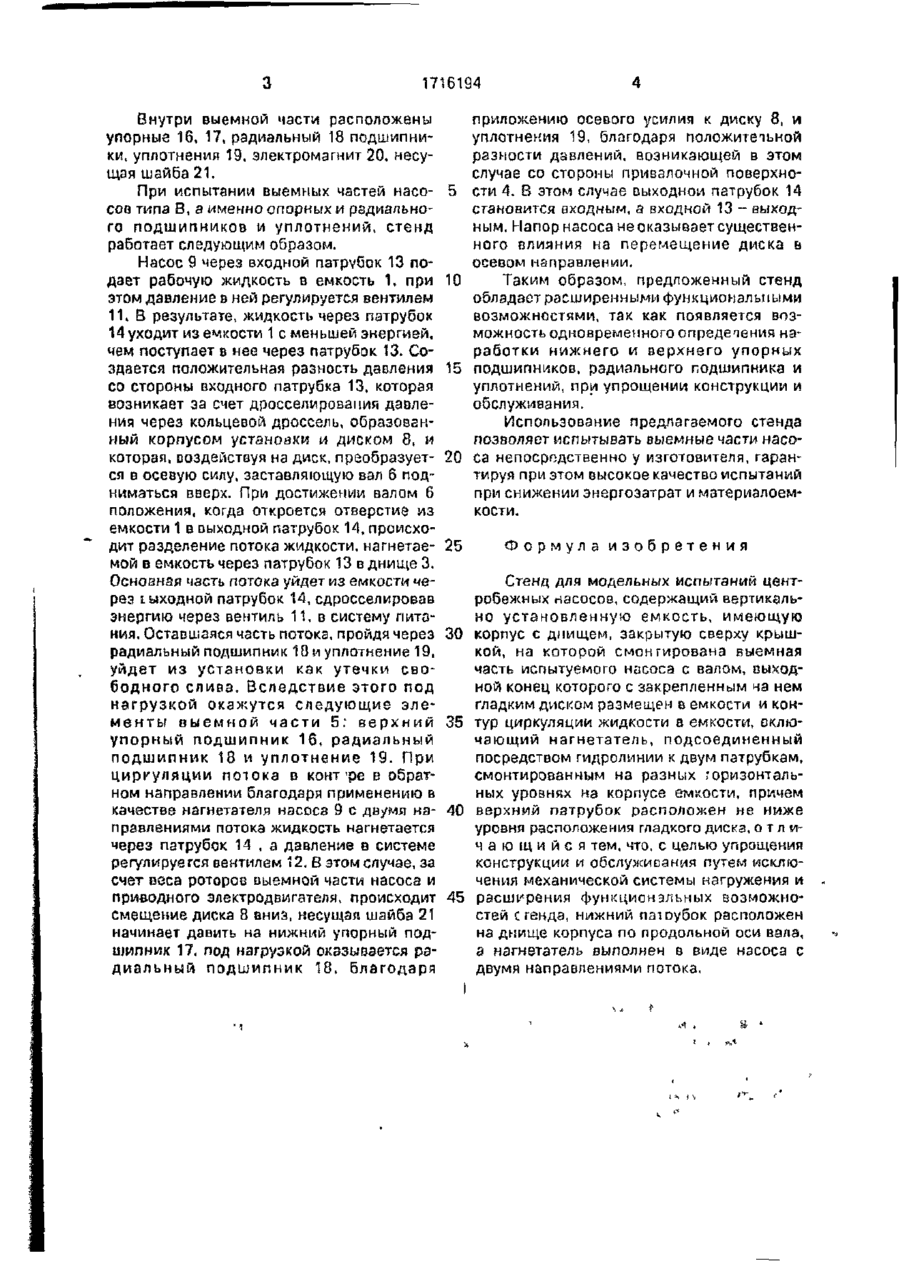

Изобретение относится к гидромашиностроению и обеспечит упрощение конструкции и обслуживания путем исключения механической системы нагружения и расширения функциональных возможностей стенда для модельных испытаний центро бежных насосов. Стенд содержит вертикально установленную емкость (Е) 1, имеющую корпус с днищем 2, закрытую сверху крышкой 3, к которой присоединена выемная часть 5 испытуемого насоса (ИН)с валом 6, выходной конец 7 которого с закрепленным на нем гладким диском 8 размещен в Е 1, и контур циркуляции жидкости через Е 1, включающий нагнетатель, выполненный в виде насоса 9 с двумя направлениями потока, что обеспечивает смену направления циркуляции. Нагнетатель подсоединен посредством гидролинии к двум патрубкам, смонтированным на разных горизонтальных уровнях на корпусе F 1, причем верхний патрубок 14 расположен не ниже уровня расположения гладкого диска 8, а нижний патрубок 13 - на днище 2 корпуса по продольной оси вала 6. 1 ил. Изобретение относится к области гидромашиностроения и может быть использовано в устройствах, предназначенных для испытания выемных частей насосов типа В (с вертикальным расположением рабочего органа). Цель изобретения - упрощение конструкции и обслуживания стенда путем исключения механической системы нагружения и расширения функциональных возможностей стенда. На чертеже дан вертикальный разрез емкости с установленной на ней выемной частью испытуемого насоса и системой питания. Стенд содержит вертикально установленную емкость 1, имеющую корпус с днищем 2, закрытую сверху крышкой 3 с привалочной поверхностью 4, к которой присоединена выемная часть 5 испытуемого насоса с валом 6, выходной конец 7 которого с закрепленным на нем гладким диском 8 размещен в емкости 1, и контур циркуляции жидкости через емкость, включающий нагнетатель, выполненный в виде насоса 9 с двумя направлениями потока, что обеспечи' вает смену направления циркуляции. Насос 9 посредством гидролинии 10, состоящей из собственно насоса и вентилей 11,12, подсоединен к входному 13 и выходному 14 патрубкам, расположенным на разных горизонтальных уровнях, причем верхний выходной патрубок 14 расположен на боковой стенке 15 корпуса не ниже уровня расположения гладкою диска 8, а нижний входной патрубок 13 размещен на днище 2 корпуса по продольной оси вала б, что позволяет создать симметричный поток. (21)4686980/29 (22)03.05.89 (46)29.02.92. Бюл. №8 (71) Сумское научно-производственное объединение им, Фрунзе (72) В Д.Линник, А.П Лысенко и В.П Галемкэ (53)621.671(088 8) (56) Митенков Ф М. и др Главные циркуляционные насосы АЭС, М : Энергоиздат, 1984, с. 229. фиг 7.13. 1716194 Внутри выемной части расположены упорные 16, 17, радиальный 18 подшипники, уплотнения 19, электромагнит 20, несущая шайба 21. При испытании выемных частей иасо- 5 сов типа В, а именно опорных и радиального подшипников и уплотнений, стенд работает следующим образом. Насос 9 через входной патрубок 13 подает рабочую жидкость в емкость 1, при 10 этом давление в ней регулируется вентилем 11. В результате, жидкость через патрубок 14 уходит из емкости 1 с меньшей энергией, чем поступает в нее через патрубок 13. Создается положительная разность давления 15 со стороны входного патрубка 13, которая возникает за счет дросселирования давления через кольцевой дроссель, образованный корпусом устаиоаки и диском 8, и которая, воздействуя на диск, преобразует- 20 ся в осевую силу, заставляющую вал 6 подниматься вверх. При достижении валом 6 положения, когда откроется отверстие из емкости 1 в выходной патрубок 14, происходит разделение потока жидкости, нагнетае- 25 мой в емкость через патрубок 13 в днище 3. Основная часть потока уйдет из емкости через ІЬІХОДНОЙ патрубок 14, сдросселировав энергию через вентиль 11. в систему питания. Оставшаяся часть потока, пройдя через 30 радиальный подшипник 10 и уплотнение 19, уйдет из установки как утечки свободного слива. Вследствие этого под нагрузкой окажутся следующие элементы выемной части 5: в е р х н и й 35 упорный подшипник 16, радиальный подшипник 18 и уплотнение 19. При циркуляции потока в конт-ре в обратном направлении благодаря применению в качестве нагнетателя насоса 9 с двумя на- 40 правлениями потока жидкость нагнетается через патрубок 14 , а давление в системе регулируется вентилем Ї2, В этом случае, за счет веса роторов выемной части насоса и приводного электродвигателя, происходит 45 смещение диска 8 вниз, несущая шайба 21 начинает давить на нижний упорный подшипник 17, под нагрузкой оказывается радиальный подшипник 18, благодаря 4 приложению осевого усилия к диску 8, и уплотнения 19, благодаря положитетьной разности давлений, возникающей в этом случае со стороны приваленной поверхности 4. В этом случае выходной патрубок 14 становится входным, а входной 13 - выходным. Напор насоса не оказывает существенного влияния на перемещение диска в осевом направлении. Таким образом, предложенный стенд обладает расширенными функциональными возможностями, так как появляется возможность одновременного опредепения наработки нижнего \л верхнего упорных подшипников, радиального подшипника и уплотнений, при упрощении конструкции и обслуживания. Использование предлагаемого стенда позволяет испытывать выемные части насоса непосредственно у изготовителя, гарантируя при этом высокое качество испытаний при снижении энергозатрат и материалоемкости. Формула изобретения Стенд для модельных испытаний центробежных насосов, содержащий вертикально установленную емкость, имеющую корпус с днищем, закрытую сверху крышкой, на которой смонтирована выемная часть испытуемого насоса с валом, выходной конец которого с закрепленным ча нем гладким диском размещен в емкости и контур циркуляции жидкости в емкости, включающий нагнетатель, подсоединенный посредством гидролинии к двум патрубкам, смонтированным на разных горизонтальных уровнях на корпусе емкости, причем верхний патрубок расположен не ниже уровня расположения гладкого диска, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и обслуживания путем исключения механической системы нагружения и расширения функциональных возможностей стенда, нижний паюубок расположен на днище корпуса по продольной оси вала, а нагнетатель выполнен в виде насоса с двумя направлениями потока. 1716194 20 fS 9 Редактор Н.Коляда Составитель В.Линник Техред М.Моргентал 11 Корректор Л Пзтай Заказ 557 Тираж Подписное ВНИИПМ Госудэрственного комитета по изобретениям и открытиям при ГКНТ 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагаринз, V
