Пристрій для закріплення кабелів

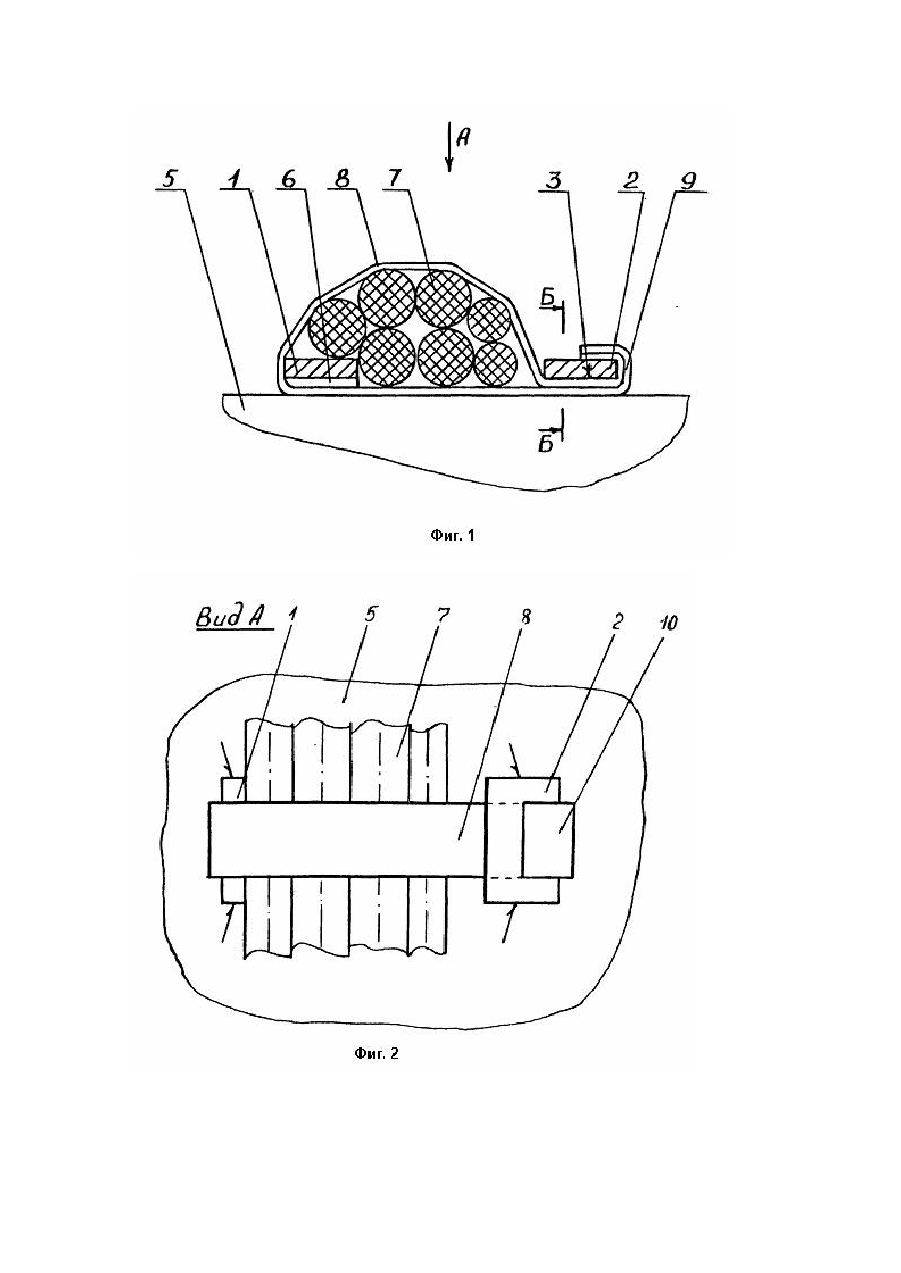

Изобретение относится к области электротехники, а именно к электромонтажным работам. Известен лоток для кабелей [1], содержащий V-образный корпус, на боковых сторонах которого выполнен ряд продольных пазов, в которых размещены концевые участки прижимной планки, выполненной в виде плоской пружины. На основании корпуса жестко закреплена стойка, состоящая из секций, часть которых установлена с возможностью поворота относительно оси стойки. Недостатком известного устройства является сложность конструкции, а также необходимость подбора кабелей при монтаже по количеству и диаметрам. Известно также устройство для крепления кабелей [2], содержащее перфорированное основание, зубчатую полоску, о хватывающую закрепляемые кабели и прижимающую и х к основанию, замок в виде втулок, удерживающий вводимые в него концы зубчатой полоски. Зубцы полоски на разных ее сторонах наклонены в противоположном направлении, замок выполнен в виде двух устанавливаемых в перфорацию втулок, с отверстием по форме полоски, фланцем и зубцами на внутренней поверхности, наклоненными в сторону фланца. Недостатком такого устройства является необходимость установки перфорированных оснований по трассе кабельной дороги, а также недолговечность замкового устройства. Известно также устройство для крепления кабелей [3], содержащее основание, выполненное в виде планки, два плоских звена, консольне установленных на основании с образованием между ними зазора для размещения кабелей и имеющихся со стороны противоположной основанию пазы, по меньшей мере одно из которых соединено с основанием разъемно посредством отверстия и фиксатора, выполненного на звене и взаимодействующего с основанием, и гибкого стяжного элемента, пропущенного через пазы звеньев. Отверстие выполнено V-образной формы в звене с образованием фиксатора в виде отогнутого в направлении к второму звену жесткого лепестка. Кромка лепестка и кромка V-образного отверстия выполнены из материала, твердость которого превышает твердость материала основания. Недостатком устройства является те хнологическая сложность изготовления конструктивных элементов устройства, а так же необходимость подбора материалов разной твердости для элементов устройства. Кроме того конструкция устройства не позволяет крепить малое число кабелей, так как при малом объеме заполнения стяжной элемент не прижимает кабели. Наиболее близким к заявляемому устройству по те хнической сущности и достигаемому результату является устройство для крепления кабелей [4], содержащее два П-образных элемента, установленных вдоль общей оси на поверхности несущей конструкции на расстоянии друг от друга и охватывающую кабели гибкую стяжную ленту, каждый конец которой в одном направлении пропущен через зазор, образованный основанием соответствующего П-образного элемента и поверхностью несущей конструкции и затянут с образованием замка. Недостатком прототипа является то, что при полностью заполненном кабелями расстоянии между Побразными элементами, гибкая стяжная лента не может быть предварительно сформирована по объему крепящихся кабелей, что облегчило бы ее запасовку. так как каждый ее конец формируется непосредственно во время крепления кабелей, которые мешают процессу запасовки и затяжки гибкой стяжной ленты из-за незначительных радиусов ее перегиба, а также невозможности перемещения кабелей вместе с охватывающей их стяжной лентой поперек кабельной трассы во время запасовки. В основу изобретения поставлена задача создания устройства для крепления кабелей, в котором за счет формирования каждого П-образного элемента устройства сварными швами и основанием при приварке последнего к несущей конструкции обеспечиваются уменьшение количества конструктивных элементов, использование звеньев простой конфигурации и расширение области применения. Поставленная задача решается тем, что в устройстве для крепления кабелей, содержащим два Побразных элемента, установленных вдоль общей оси на поверхности несущей конструкции на расстоянии друг от друга, и охватывающую кабели гибкую стяжную ленту, каждый конец которой в одном направлении пропущен через зазор, образованный основанием соответствующего П-обрауного элемента и поверхностью несущей конструкции, и затянут с образованием замка, один из концов гибкой стяжной ленты дополнительно пропущен через второй П-образный элемент втом же направлении и затянут совместно с другим концом ленты с образованием на этом элементе общего замка, при этом стенки каждого П-образного элемента образованы сварным швом. На фиг. 1 показано предлагаемое устройство. поперечный разрез; на фиг. 2 - вид А на фиг. 1; на фиг. 3 разрез по Б-Б на фиг.2. Заявляемое устройство состоит из двух П-образных элементов 1 и 2 каждый из которых выполнен с основанием 3 и стенками 4. образованными сварным швом. П-образные элементы 1 и 2 установлены, на расстоянии друг от друга, вдоль общей оси на поверхности, несущей конструкции 5 с зазором 6. Для крепления кабелей 7 предусмотрена гибкая стяжная лента 8 установленная в зазоре 6 с образованием замка 9. входящего в общий замок 10. Устройство для крепления кабелей работает следующим образом. На поверхности несущей конструкции 5. в месте прокладки кабелей 7, попарно вдоль общей оси привариваются, с образованием сварным швом стенок 4. П-образные элементы 1 и 2. Гибкая стяжная лента 8 одним концом пропускается в одном направлении через зазоры 6 обоих П-образных элементов. Затем между П-образными элементами 1 и 2, установленными на расстоянии друг от друга, укладываются кабели 7 поверх гибкой стяжной ленты 8. Конец гибкой стяжной ленты 8. охватывая кабели 7, дополнительно пропускается в зазор П-обраэного элемента с уже заведенным туда др угим концом гибкой стяжной ленты 8 в том же направлении. После этого оба конца гибкой стяжной ленты 8 затягиваются в общий замок 10.
