Пристрій для закріплення віконних профілей

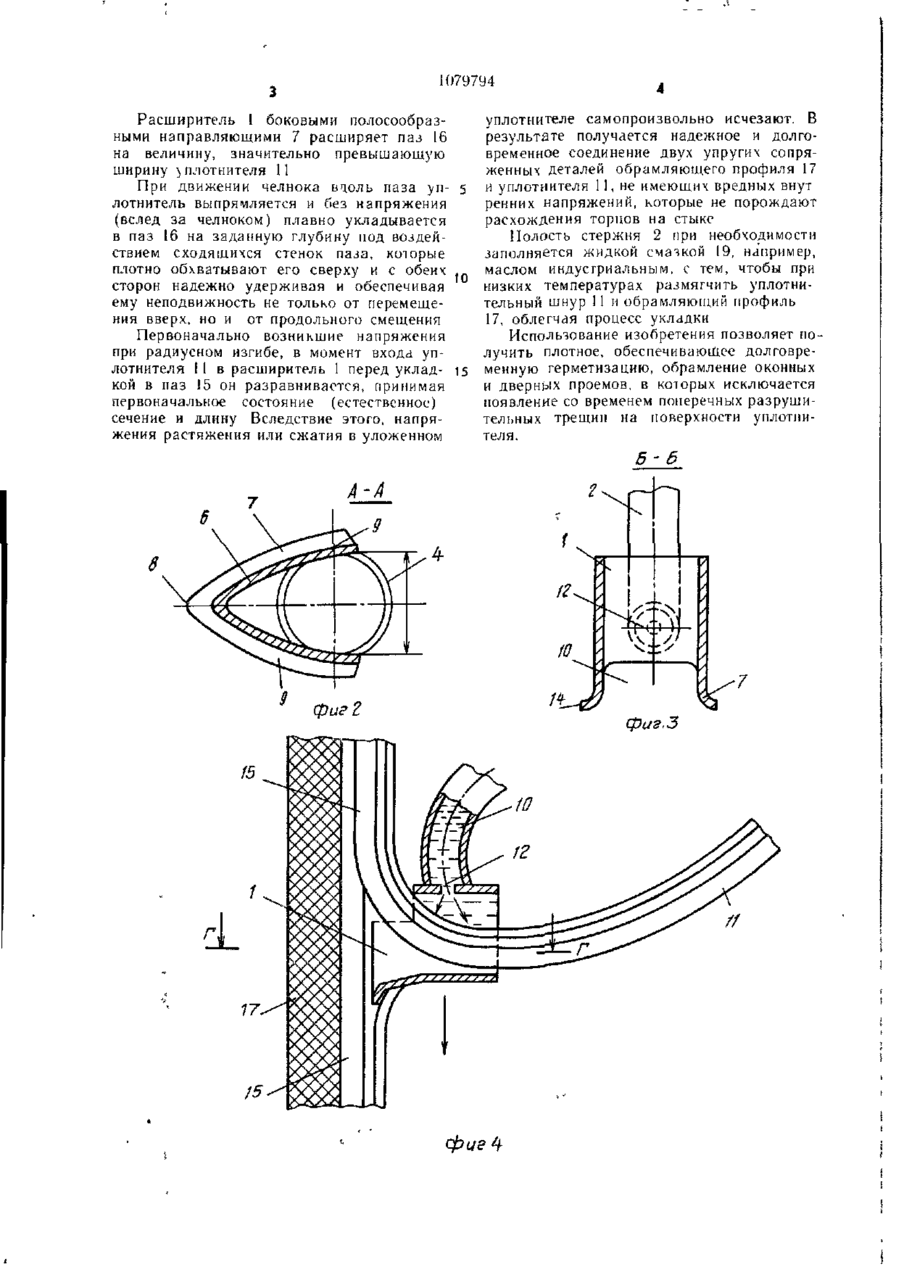

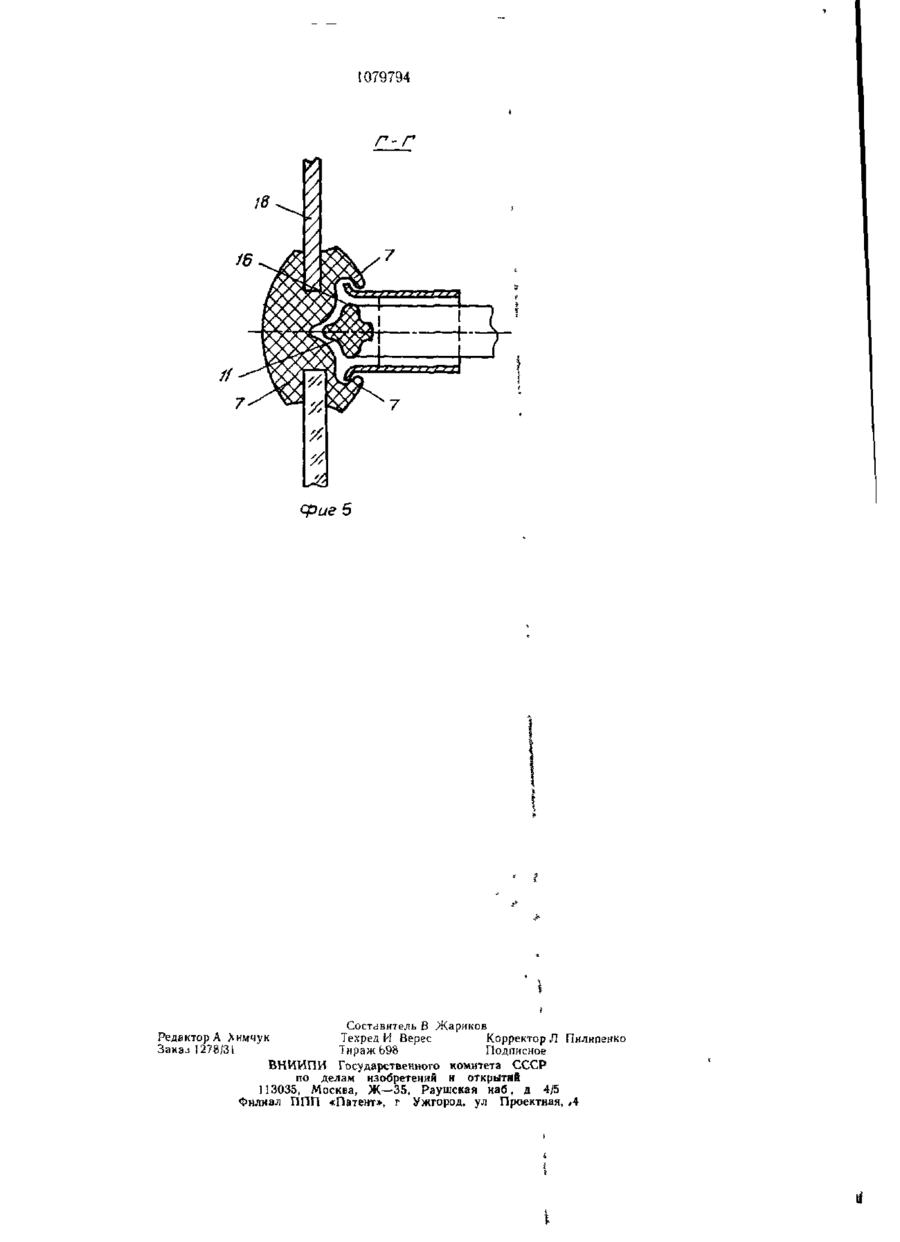

1. УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ ОКОННЫХ ПРОФИЛЕЙ, включающее расширитель с полым стержнем и рукояткой, отличающееся тем, что, с целью повы шения производительности труда и качества работ, расширитель выполнен в виде вертикального трубчатого элемента, имеющего на рабочем торце форму каплевидного челнока, заостренная часть которого оснащена расположенными по его контуру нарезанными полосообразными направляющими со скругленными концами, а в стенке трубчатого элемента диаметрально заостренной части челнока выполнен прямоугольный вырез 2 Устройство по п 1, отличающееся тем, что рукоятка выполнена полой и сообщена с полостью трубчатого элемента через выполненное в стенке последнего отверстие if) о ^J со ^1 со фае.1 1 1079794 Изобретение относится к транспорту, а точнее к инструментам и устройствам, предназначенным для закрепления в профилях обрамления оконных и дверных стекол на тепловозах, электровозах, тракторах, с ел ьекохозяйственных комбайнах, строительных и других машинах. Известен инструмент для закрепления оконных профилей, включающий трубчатый элемент с коническим расширительным выступом, фасонным отверстием для ввода в него резинового уплотнителя, помещенным за расширителем, фасонным роликом для введения замочного резинового уплотнителя в расширительный паз резинового обрамления оконных и дверных стекол [ I ] . Недостатком известного инструмента является то, что при укладке резинового уплотнителя происходит его растягивание в результате получается разность в длинах оконного обрамления (профиля) и шнурауплотнителя. Это приводит к преждевременному разрыву его, выпаданию из паза В результате этого жесткость обрамляющего профиля ослабевает и оконный либо дверной проемы разгерметизируются — выходят из строя. Кроме того, стык уплотнителя под воздействием растяжения, полученного при укладке его в паз, постепенно начинает расходиться и в образующуюся щель (зазор, который непрерывно расширяется между торцами уплотнителя, т.е оба торца отходят друг от друга, так как уплотнитель стремится принять первоначальную длину) начинают накапливаться разрушительная влага и пыль, которые нарушают целостность обрамляютего профиля. Наиболее близким к изобретению по тех ническому решению является устройство для закрепления оконных профилей, включающее расширитель с полым стержнем и рукояткой [2]. Недостатком известного устройства является то, что отверстие для пропуска шнуpa-уплотнитєля выполнено строго по сечению последнего, что приводит к чрезмерному растягиванию уплотнительного шнура перед его укладкой и паз профильного обрамления и разрушению целостности обрамляющего профиля, требуется применение при укладке водоглицертиновой смазки с подогревом. Особенно это необходимо при ремонтных работах в холодное время года и для каждого типоразмера и профиля шнура-уплотнителя необходимо иметь соответствующие профильные отверстия Целью изобретения является повышение производительности труда и качества работ. Поставленная цель достигается тем, что в устройстве для закрепления оконных профилей, включающем расширитель с полым стержнем и рукояткой, расширитель выполнен в виде вертикального трубчатого элемен та, имеющего на рабочем торце форму каплевидного челнока, заостренная часть которого оснащена расположенными по его контуру нарезанными полосообразными направляющими со скругленными концами, а в стенке трубчатого элемента диаметрально заостренной части челнока выполнен прямоугольный вырез Кроме того, рукоятка устройства выполнена полой и сообщена с полостью трубча10 того элемента через выполненное в стенке последнего отверртие. На фиг І схематически изображено предлагаемое устройство, общий вид, продольный разрез; на фиг 2 — разрез А—А на фиг. 1; на фиг. 3 — разрез Б—Б на фиг. 1; 15 на фиг. 4 — введение уплотнительного шнура в паз профиля ;на фиг. 5 — разрез Г—Г па фиг 4. ^ Устройство для закрепления оконных и 20 дверных профилей состоит из расширителя 1, полого изогнутого стержня 2 и съемной рукоятки 3, например, в виде шара. Расширитель ! выполнен в виде трубчатого элемента 4 — в верхней части, а на ниж 25 нем рабочем торце 5 переходит в форму каплевидного челнока б, который снабжен по контуру боковыми наклонными (в пределах 30—50° к основанию) полосообразными направляющими 7 со скрепленными концами, с целью предотвращения повреждений це30 лостности профилей. Они охватывают по внешнему периметру заостренную часть 8 челнока до наибольшего поперечного размера 9 Диаметрально заостренной части 8 выполнен прямоугольный вырез 10, высота и 35 ширина которого значительно превышают поперечные размеры уплотнителей II. Над вырезом 10, в створе полости стержня 2, имеется сквозное отверстие 12, диаметром сообщающее полости 13 стержня 2 с внутренностью расширителя 1. 40 Расширитель 1 и боковые направляющие 7 изготовляются, например, из латуни, а края 14 полосовидных направляющих, скруглены радиусом, равным половине их толщины 45 Принцип использования устройства для закрепления обрамляющих профилей оконных и дверных проемов, например, на окнах тепловозов, электровозов, автобусов, сельскохозяйственных машин и т.д., заключается в следующем. 50 Уплотнитель 11 вставляется сверху в расширитель 1. Его изгибают большим радиусом и конец 15 его выводится наружу через задний прямоугольный вырез 10. Затем челнокообразная часть расширителя 1, заостренной вершиной 8, вводится в паз 16, 55 например, обрамляюшего профиля 17 оконного проема 18, и вручную продвигается вдоль паза с помощью рукоятки 3. 1079794 Расширитель I боковыми полосообразными направляющими 7 расширяет паз 16 на величину, значительно превышающую ширину уплотнителя II При движении челнока и ноль паза уп- 5 лотнитель выпрямляется и без напряжения (вслед за челноком) плавно укладывается в паз 16 на заданную глубину под воздействием сходящихся стенок паза, которые плотно обхватывают его сверху и с обеих сторон надежно удерживая и обеспечивая to ему неподвижность не только от перемещения вверх, но и от продольного смещения Первоначально возникшие напряжения при радиусном изгибе, в момент входа уплотнителя II в расширитель 1 перед уклад- 15 кой в паз 15 он разравнивается, принимая первоначальное состояние (естественное) сечение и длину Вследствие этого, напряжения растяжения или сжатия в уложенном уплотнителе самопроизвольно исчезают. В результате получается надежное и долговременное соединение двух упругих сопряженных деталей обрамляющего профиля 17 и уплотнителя 1 1, не имеющих вредных внут ренних напряжений, которые не порождают расхождения торцов на стыке Полость стержня 2 при необходимости заполняется жидкой смазкой 19, например, маслом индустриальным, с тем, чтобы при низких температурах размягчить уплотнительный шнур 11 и обрамляющий профиль 17, облегчая процесс укладки Использование изобретения позволяет получить плотное, обеспечивающее долговременную герметизацию, обрамление оконных и дверных проемов, в которых исключается появление со временем поперечных разрушительных трещин на поверхности уплотнителя. Б- б А-А 12. 10 1*-$ фиг 2 фцгЦ 0 фиг.З 1079794 r-r Составитель В Жариков Редактор А Лимчук Техред И Верес Корректор Л Пилнленко З 1278/31 Тираж 698 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, А
