Пристрій для фіксації зовнішнього носа

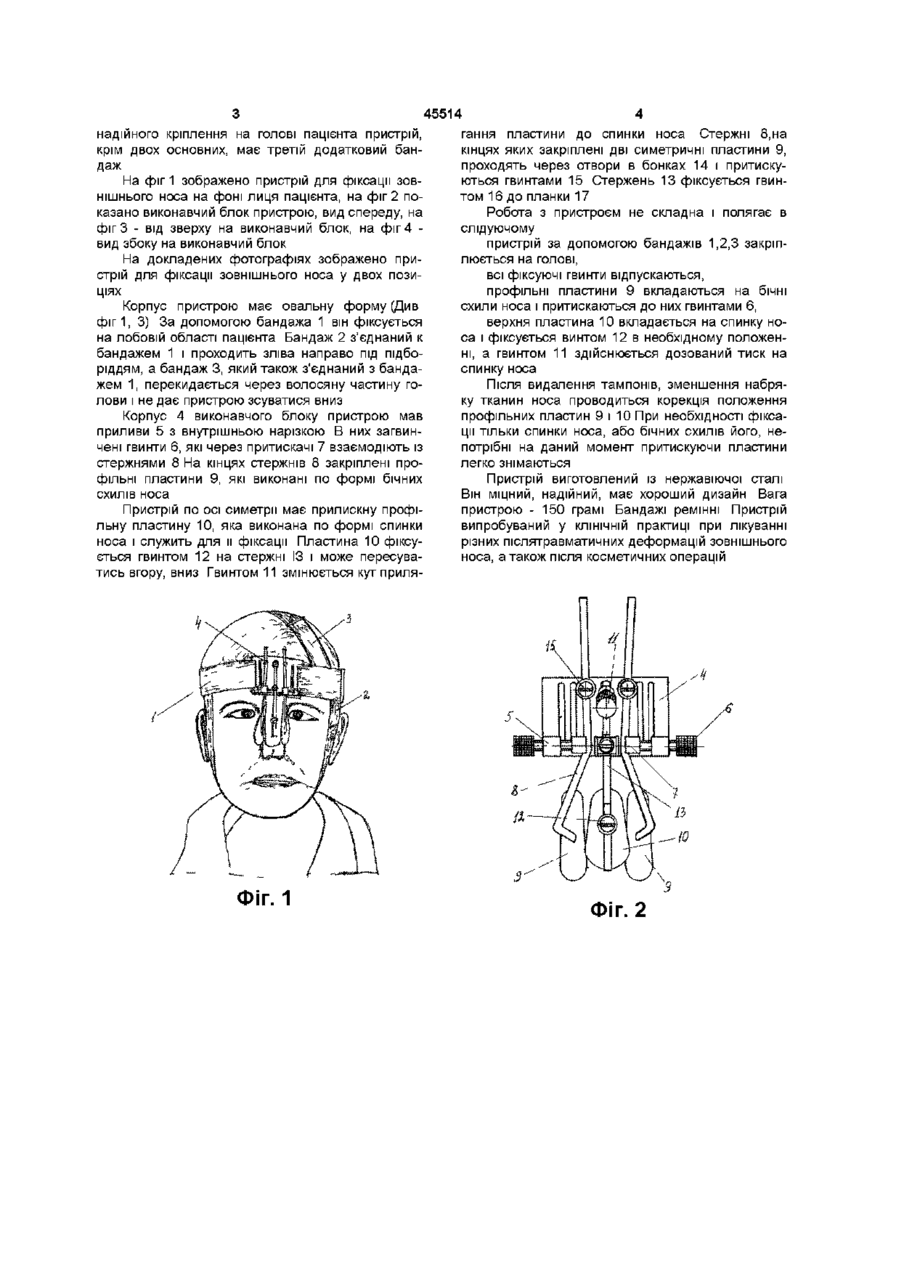

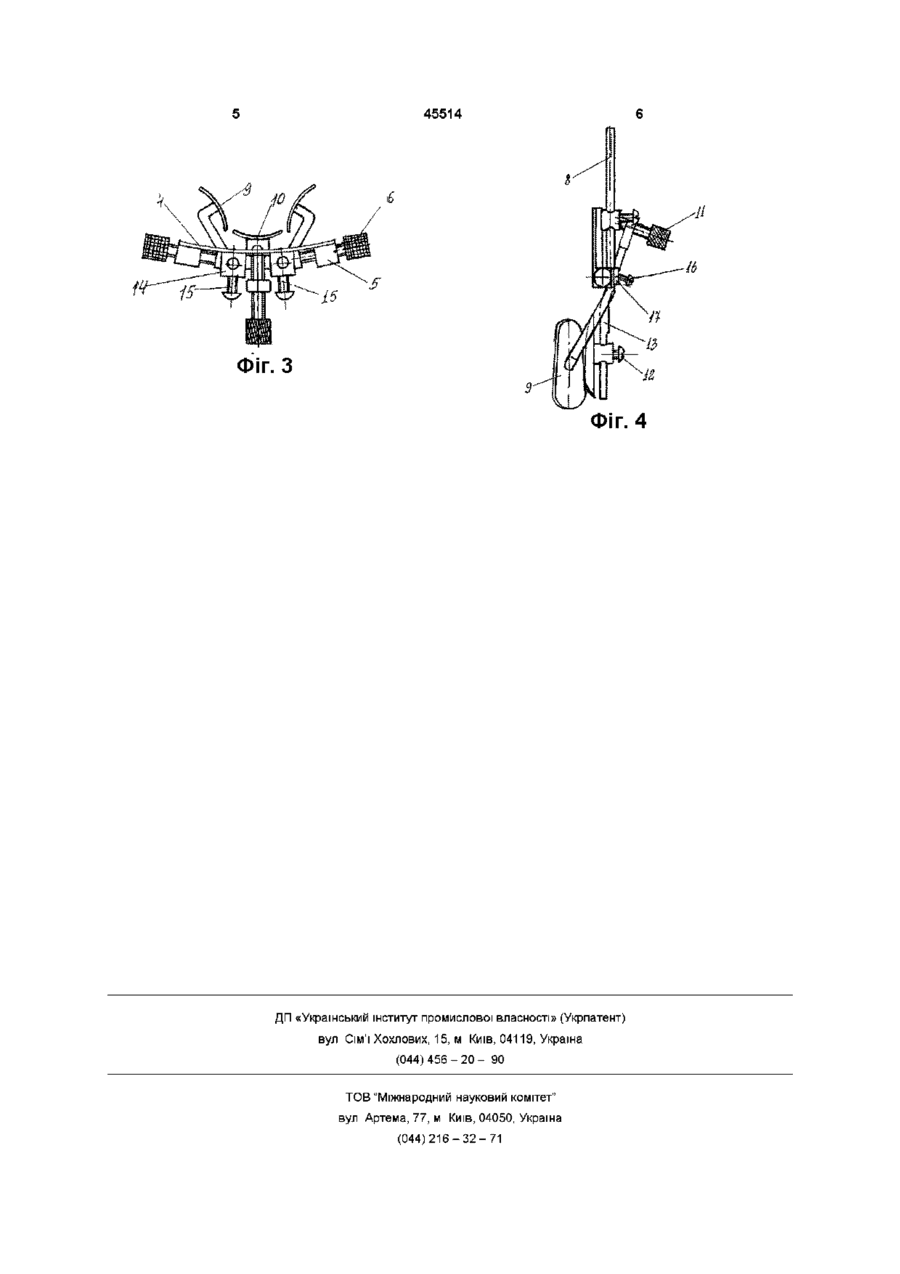

Пристрій для фіксації зовнішнього носа, що Винахід належить до галузі медицини, зокрема до оториноларінгологм і може бути використаний як пристрій для фіксації зовнішнього носа після пластичних операцій, а також операцій з приводу його деформації При травмах зовнішнього носа з пошкодженням кісткового і хрящового скелета (зміщення носу набік, западання спинки, бічних схилів) в післяопераційному періоді виникає необхідність надійної фіксації кісткових відламків впродовж декількох діб Найбільшого поширення в таких випадках набули різноманітні фіксуючі пов'язки, лангети ГІПСОВІ та виготовлені із швидкотвердіючої пластмаси Основним недоліком їх є ненадійність фіксації відламків, необхідність зміни їх після видалення тампонів із носа, набряк тканин в післяопераційному періоді Із інформаційних джерел ВІДОМІ прилади та пристрої для фіксації кісток носа після усунення його деформації які і визначають рівень техніки у цій галузі Так, наприклад, відомий носовий затискач (див а с СРСР №1357014, кл МКВ 6А 6ІВ 17/24,1987 р ) л що містить в собі щічки, з'єднані кільцеподібною пружиною Такий затискач утримує ЗОВНІШНІЙ ніс після операції в заданому положенні, але недостатньо надійно фіксує спинку носа, тому що його щічки сходяться біля спинки під гострим кутом Відомий також пристрій для лікування переломів кісток носа (див а є СРСР № І7І8859,кл ШШ 6А 6ІВ 17/24,1992 р), що містить в собі внутрішні та ЗОВНІШНІ упори, Для забезпечення прове містить в собі корпус, бандажі та притискні пластини, який відрізняється тим, що в корпусі встановлені рухомі стержні, з можливістю їх фіксації гвинтами і закріпленими на їх кінцях профільними пластинами, які призначені для фіксації бічних схилів та спинки носа, а додатковий бандаж, перекинутий через волосяну частину голови пацієнта, запобігає сповзанню пристрою вниз дення репозиції та фіксації кісток носа з нього заведені кронштейни, направляючі з упором, каретка та зігнуті трубки, що заводяться до носових ходів Однак такий пристрій не передбачає фіксацію носа відносно лиця пацієнта При бічних травматичних зміщеннях зовнішнього носа застосовується коригуючий прилад Ято (Посібник по оториноларингологи,М,1963,т З, стор 161, шл 32) .конструкція якого найближча до рішення, що заявляється і може бути використана, як прототип Вона містить в собі корпус з рухомими гвинтовими пристосуваннями, що дозволяють двом фіксуючим лапкам, які розташовані на бічних схилах носа рухатись у фронтальній площині вліво, вправо, вгору і вниз Прилад за допомогою двох бандажів фіксується на голові потерпілого Однак, цим приладом не вдається зафіксували спинку носа і тому його не можна використовувати при западанні спинки в кістково-хрящевому ВІДДІЛІ (СІДЛОВИДНИЙ ніс) ,а також при видаленні горба спинки носа Задача, що потребує вирішення, полягає в тому, щоб знайти надійний спосіб фіксації всіх ВІДДІЛІВ носа в післяопераційному періоді після різного роду травм та пластичних операцій Вона вирішується конструкцією пристрою, що заявляється Виконавчий блок пристрою містить в собі три стержні, зігнуті під невеликим кутом, на кінцях яких закріплені профільні накладки (пластини) Стержні шарнірно закріплені на кронштейнах і мають змогу рухатись утрьох напрямах Вони фіксуються затискними гвинтами Таке їх розміщення дозволяє двом бічним і одній верхній профільним пластинам встановлюватись по формі носа пацієнта Для ю ю 45514 надійного кріплення на голові пацієнта пристрій, крім двох основних, має третій додатковий бандаж На фіг 1 зображено пристрій для фіксації зовнішнього носа на фоні лиця пацієнта, на фіг 2 показано виконавчий блок пристрою, вид спереду, на фіг 3 - від зверху на виконавчий блок, на фіг 4 вид збоку на виконавчий блок На докладених фотографіях зображено пристрій для фіксації зовнішнього носа у двох позиціях Корпус пристрою має овальну форму (Див фіг1, 3) За допомогою бандажа 1 він фіксується на лобовій області пацієнта Бандаж 2 з'єднаний к бандажем 1 і проходить зліва направо під підборіддям, а бандаж 3, який також з'єднаний з бандажем 1, перекидається через волосяну частину голови і не дає пристрою зсуватися вниз Корпус 4 виконавчого блоку пристрою мав приливи 5 з внутрішньою нарізкою В них загвинчені гвинти 6, які через притискачі 7 взаємодіють із стержнями 8 На кінцях стержнів 8 закріплені профільні пластини 9, які виконані по формі бічних схилів носа Пристрій по осі симетрії має прилискну профільну пластину 10, яка виконана по формі спинки носа і служить для м фіксації Пластина 10 фіксується гвинтом 12 на стержні ІЗ і може пересуватись вгору, вниз Гвинтом 11 змінюється кут приля ФІГ. 1 гання пластини до спинки носа Стержні 8,на кінцях яких закріплені дві симетричні пластини 9, проходять через отвори в бонках 14 і притискуються гвинтами 15 Стержень 13 фіксується гвинтом 16 до планки 17 Робота з пристроєм не складна і полягає в слідуючому пристрій за допомогою бандажів 1,2,3 закріплюється на голові, всі фіксуючі гвинти відпускаються, профільні пластини 9 вкладаються на бічні схили носа і притискаються до них гвинтами 6, верхня пластина 10 вкладається на спинку носа і фіксується винтом 12 в необхідному положенні, а гвинтом 11 здійснюється дозований тиск на спинку носа Після видалення тампонів, зменшення набряку тканин носа проводиться корекція положення профільних пластин 9 і 10 При необхідності фіксації тільки спинки носа, або бічних схилів його, непотрібні на даний момент притискуючи пластини легко знімаються Пристрій виготовлений із нержавіючої сталі Він МІЦНИЙ, надійний, має хороший дизайн Вага пристрою - 150 грамі Бандажі ремінні Пристрій випробуваний у КЛІНІЧНІЙ практиці при лікуванні різних післятравматичних деформацій зовнішнього носа, а також після косметичних операцій Фіг. 2 45514 Фіг. З Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
