Розприскувальна сушарка для рідких продуктів

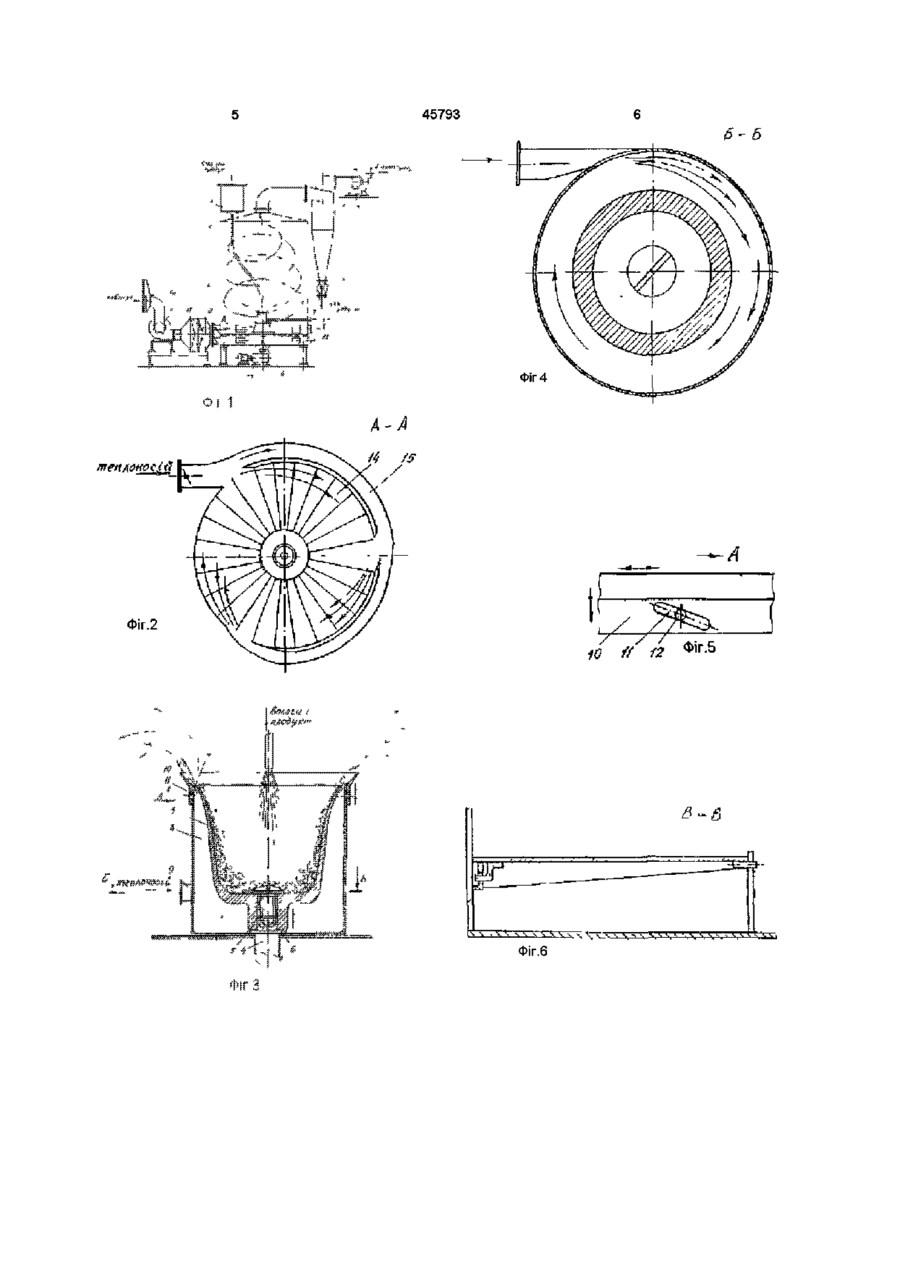

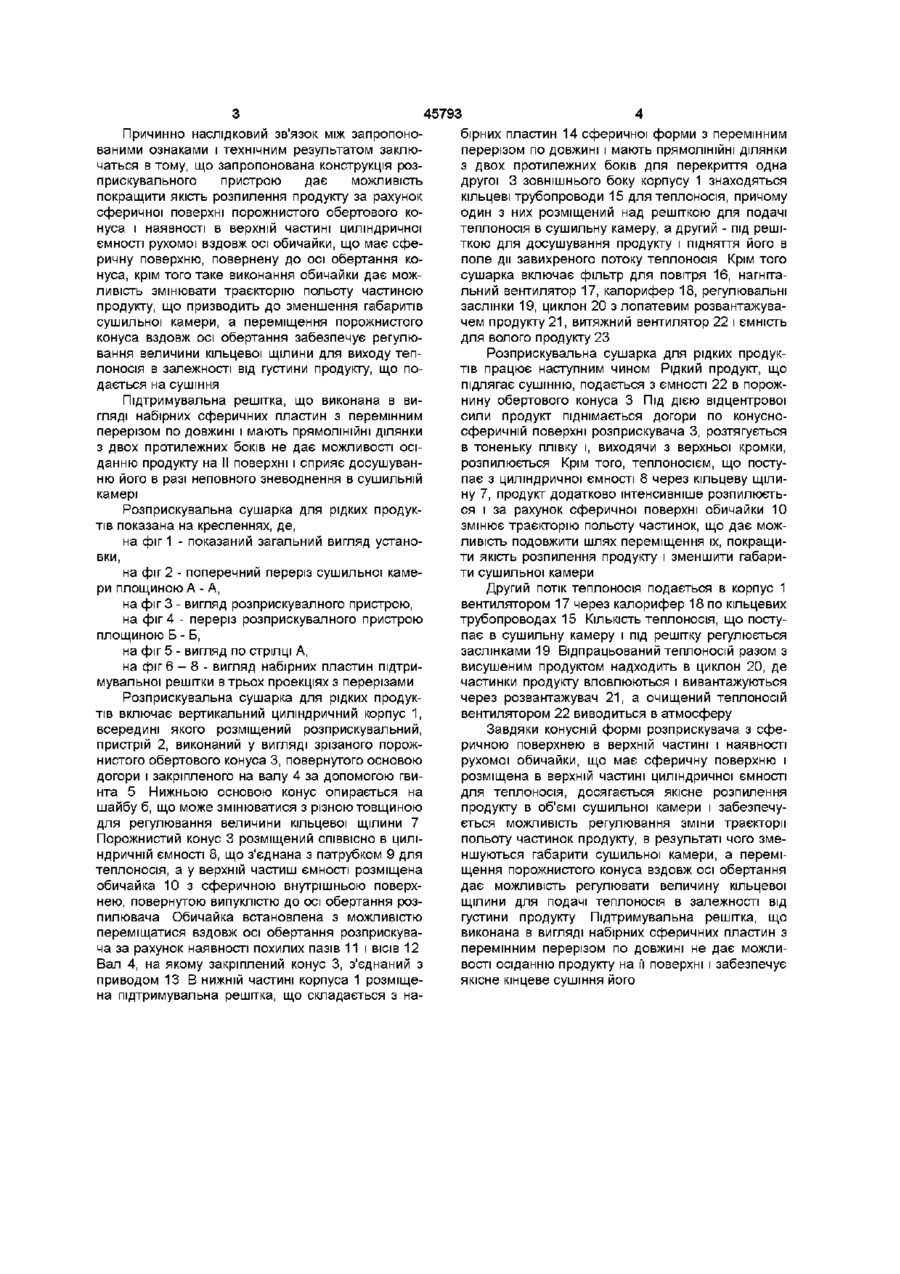

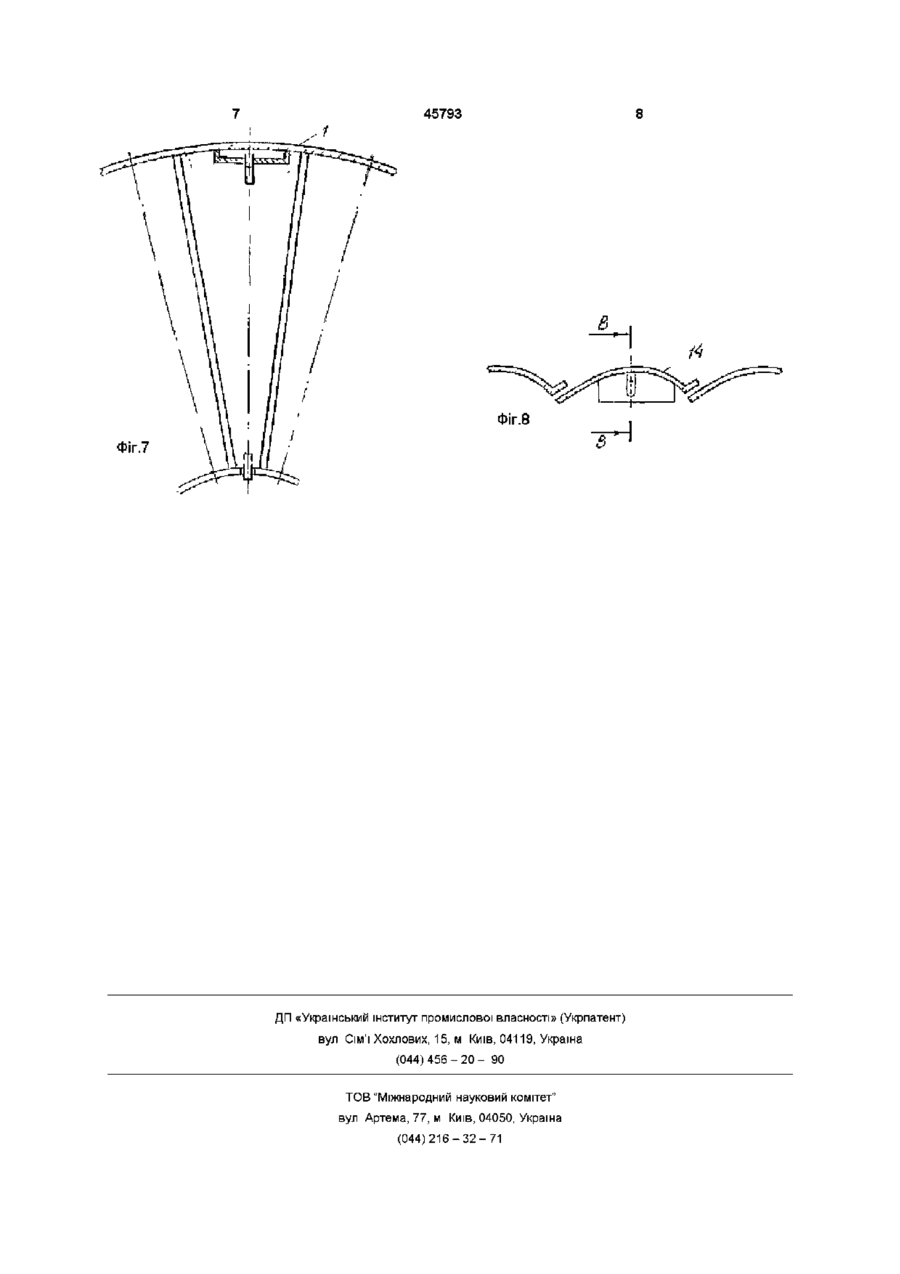

Розприскувальна сушарка для рідких продуктів, яка включає корпус, розприскувальний пристрій, підтримувальну решітку, кільцеві трубопроводи, підвідну трубу для продукту, калорифер, циклони і вентилятори, яка відрізняється тим, що розприскувальний пристрій виконаний у вигляді зрізаного порожнистого обертового конуса, повернутого основою догори, верхня частина якого має сферичну форму, зовнішня поверхня якої повернена випуклістю до осі обертання, при цьому конус встановлений СПІВВІСНО в циліндричну ємність, що з'єднана тангенціально з патрубком для теплоносія, а у верхній частині ємності розміщена рухома вздовж осі обичайка з сферичною формою верхньої кромки, внутрішня поверхня якої повернена до осі обертання конуса, крім того в нижній частині корпусу знаходиться підтримувальна решітка з набірних пластин, що мають сферичну форму з перемінним перерізом по довжині і прямолінійні ділянки з двох протилежних боків Винахід відноситься до техніки сушіння рідких продуктів і може бути використаний в ХІМІЧНІЙ, харчовій, фармацевтичній і інших галузях промисловості Найбільш близькою до запропонованої конструкції сушильної установки по технічній суті і результату, що досягається, є розприскувальна сушарка для рідких продуктів, описана в патенті України №10711 MnK6F26B3/12, Бюл №4, -1996 Сушарка включає корпус з розприскувальним пристроєм, підтримувальну решітку, кільцеві трубопроводи для теплоносія, підвідну трубу для продукту і патрубок для сухого матеріалу, калорифер, циклони і вентилятори Недоліком відомої сушарки є недосконале розпилення продукту в зв'язку з налипанням його на поверхні вихідної кромки розприскувального конуса, недостатня зміна траєкторії польоту частинок продукту, налипання вологого продукту на внутрішню поверхню корпуса сушарки, недосконалість розвантаження сухого продукту і великі габарити сушарки В основу винаходу поставлена задача вдосконалення розприскувальної сушарки для рідких продуктів за рахунок покращення якості розпилення продукту, зміни траєкторії польоту частинок його і забезпечення рівномірного розподілення їх в сушильній камері, в результаті чого покращуються умови сушіння продукту та зменшуються габарити сушарки і ліквідується налипання продукту на внутрішню поверхню корпуса, крім того конструкція підтримувальної решітки не дає можливості осіданню висушених частинок на и поверхні і забезпечує рівномірний відбір продукту з сушильної камери Поставлена задача досягається тим, що розприскувальна сушарка включає корпус, розприскувалбний пристрій, підтримувальну решітку, кільцеві трубопроводи, підвідну трубу для продукту, калорифер, циклони і вентилятори Згідно винаходу розприскувальний пристрій виконаний у вигляді зрізаного порожнистого обертового конуса, повернутого основою догори, верхня частина якого має сферичну форму, зовнішня поверхня якої повернена випуклістю до осі обертання, при цьому конус встановлений СПІВВІСНО В циліндричну ємність, що з'єднана тангенціальне з патрубком для теплоносія, а у верхній частині ємності розміщена рухома вздовж осі обичайка з сферичною формою верхньої кромки, внутрішня поверхня якої повернена до осі обертання конуса, крім того в нижній частині корпусу знаходиться підтримувальна решітка з набірних пластин, що мають сферичну форму з перемінним перерізом по довжині і прямолінійні ділянки з двох протилежних боків со о> ю Причинно наслідковий зв'язок між запропонованими ознаками і технічним результатом заключаться в тому, що запропонована конструкція розприскувального пристрою дає можливість покращити якість розпилення продукту за рахунок сферичної поверхні порожнистого обертового конуса і наявності в верхній частині циліндричної ємності рухомої вздовж осі обичайки, що має сферичну поверхню, повернену до осі обертання конуса, крім того таке виконання обичайки дає можливість змінювати траєкторію польоту частиною продукту, що призводить до зменшення габаритів сушильної камери, а переміщення порожнистого конуса вздовж осі обертання забезпечує регулювання величини кільцевої щілини для виходу теплоносія в залежності від густини продукту, що подається на сушіння Підтримувальна решітка, що виконана в вигляді набірних сферичних пластин з перемінним перерізом по довжині і мають прямолінійні ділянки з двох протилежних боків не дає можливості осіданню продукту на II поверхні і сприяє досушуванню його в разі неповного зневоднення в сушильній камері Розприскувальна сушарка для рідкихпродуктів показана на кресленнях, де, на фіг 1 - показаний загальний вигляд установки, на фіг 2 - поперечний переріз сушильної камери площиною А - А, на фіг 3 - вигляд розприскувалного пристрою, на фіг 4 - переріз розприскувалного пристрою площиною Б - Б, на фіг 5 - вигляд по стрілці А, на фіг 6 - 8 - вигляд набірних пластин підтримувальної решітки в трьох проекціях з перерізами Розприскувальна сушарка для рідких продуктів включає вертикальний циліндричний корпус 1, всередині якого розміщений розприскувальний, пристрій 2, виконаний у вигляді зрізаного порожнистого обертового конуса 3, повернутого основою догори і закріпленого на валу 4 за допомогою гвинта 5 Нижньою основою конус опирається на шайбу б, що може змінюватися з різною товщиною для регулювання величини кільцевої щілини 7 Порожнистий конус 3 розміщений СПІВВІСНО в циліндричній ємності 8, що з'єднана з патрубком 9 для теплоносія, а у верхній частиш ємності розміщена обичайка 10 з сферичною внутрішньою поверхнею, повернутою випуклістю до осі обертання розпилювача Обичайка встановлена з можливістю переміщатися вздовж осі обертання розприскувача за рахунок наявності похилих пазів 11 і ВІСІВ 12 Вал 4, на якому закріплений конус 3, з'єднаний з приводом 13 В нижній частині корпуса 1 розміщена підтримувальна решітка, що складається з на 45793 бірних пластин 14 сферичної форми з перемінним перерізом по довжині і мають прямолінійні ділянки з двох протилежних боків для перекриття одна другої 3 зовнішнього боку корпусу 1 знаходяться кільцеві трубопроводи 15 для теплоносія, причому один з них розміщений над решіткою для подачі теплоносія в сушильну камеру, а другий - під решіткою для досушування продукту і підняття його в поле дії завихреного потоку теплоносія Крім того сушарка включає фільтр для повітря 16, нагнітальний вентилятор 17, калорифер 18, регулювальні заслінки 19, циклон 20 з лопатевим розвантажувачем продукту 21, витяжний вентилятор 22 і ємність для волого продукту 23 Розприскувальна сушарка для рідких продуктів працює наступним чином Рідкий продукт, що підлягає сушінню, подається з ємності 22 в порожнину обертового конуса 3 Під дією відцентрової сили продукт піднімається догори по конусносферичній поверхні розприскувача 3, розтягується в тоненьку плівку і, виходячи з верхньої кромки, розпилюється Крім того, теплоносієм, що поступає з циліндричної ємності 8 через кільцеву щілину 7, продукт додатково інтенсивніше розпилюється і за рахунок сферичної поверхні обичайки 10 змінює траєкторію польоту частинок, що дає можливість подовжити шлях переміщення їх, покращити якість розпилення продукту і зменшити габарити сушильної камери Другий потік теплоносія подається в корпус 1 вентилятором 17 через калорифер 18 по кільцевих трубопроводах 15 КІЛЬКІСТЬ теплоносія, що поступає в сушильну камеру і під решітку регулюється заслінками 19 Відпрацьований теплоносій разом з висушеним продуктом надходить в циклон 20, де частинки продукту вловлюються і вивантажуються через розвантажувач 21, а очищений теплоносій вентилятором 22 виводиться в атмосферу Завдяки конусній формі розприскувача з сферичною поверхнею в верхній частині і наявності рухомої обичайки, що має сферичну поверхню і розміщена в верхній частині циліндричної ємності для теплоносія, досягається якісне розпилення продукту в об'ємі сушильної камери і забезпечується можливість регулювання зміни траєкторії польоту частинок продукту, в результаті чого зменшуються габарити сушильної камери, а переміщення порожнистого конуса вздовж осі обертання дає можливість регулювати величину кільцевої щілини для подачі теплоносія в залежності від густини продукту Підтримувальна решітка, що виконана в вигляді набірних сферичних пластин з перемінним перерізом по довжині не дає можливості осіданню продукту на її поверхні і забезпечує якісне кінцеве сушіння його 45793 0-6 Фіг 4 А Фіг.2 / / / ю я я Фіг.5 S-6 Фіг.6 Фіг 45793 Фіг.8 Фіг.7 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
