Спосіб створення і експлуатації підземних сховищ газу у виснажених газоносних пластах

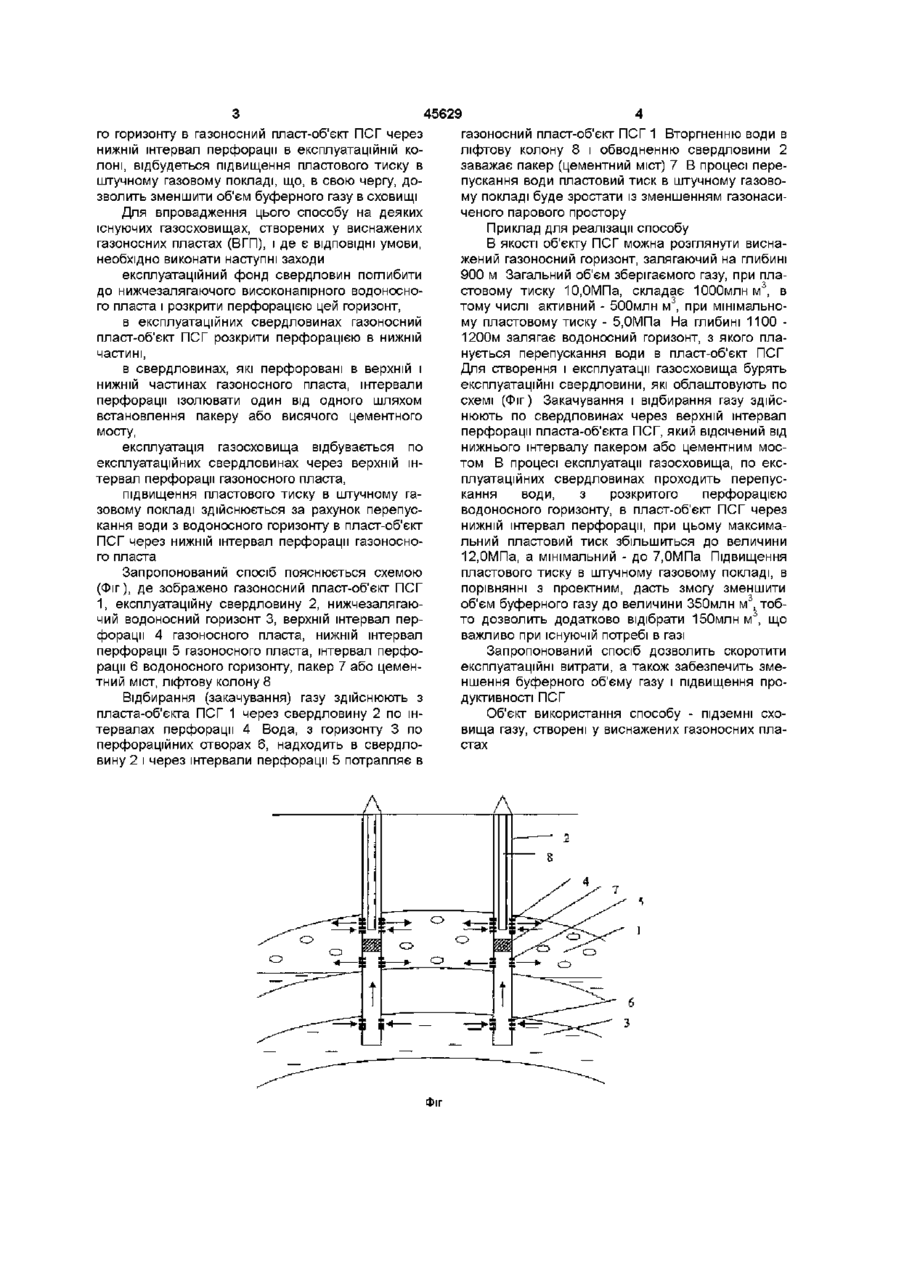

Спосіб створення і експлуатації підземних сховищ газу (ПСГ) у виснажених газоносних пла стах включає спорудження експлуатаційних, спостережних та контрольних свердловин, будівництво компресорної станції, який відрізняється тим, що відбирання або закачування газу здійснюють через експлуатаційні свердловини, які мають інтервал перфорації в верхній частині пласта-об'єкта підземного сховища, а перепуск води, з розкритого перфорацією нижче залягаючого високонапірного водоносного горизонту, виконують в газоносний пласт-об'єкт ПСГ через нижній інтервал перфорації в експлуатаційних свердловинах Заявлене технічне рішення відноситься до газової промисловості і може бути використане при створенні і експлуатації підземних сховищ газу (ПСГ) у виснажених газоносних пластах (ВГП) Відома ціла низка способів створення і експлуатації підземних сховищ газу в газоносних і водоносних пластах, які включають буріння експлуатаційних, нагнітальних, спостережних свердловин, будівництво компресорної станції (КС), закачування та відбирання газу Відомий спосіб закачування води в підземне сховище газу для попередження його розтікання за межі пастки і, разом з цим, підтримування пластового тиску в газосховищі, а також спосіб підтримування пластового тиску при розробці нафтових родовищ шляхом закачування води через спеціально пробурені свердловини (див Н Г Асланов, В И Шипшин и др Эксплуатация Гатчинского подземного хранилища PC "Транспорт и хранение газа", вып 7, 1971, с 27 - 31, КМ Донцов Разработка нефтяных месторождений М , Недра, 1977,с 99 167) ної рідини через свердловини, розташовані в зануреній частині пласта Нагнітання газу і рідини виконують одночасно (див а с СРСР №722805 МПК В 65 G 5/00, опубл бюл №11 від 25 03 80р ) Цей спосіб вимагає буріння великої КІЛЬКОСТІ свердловин для закачування рідини, що також потребує високих експлуатаційних витрат В основу винаходу поставлена задача розробки способу створення і експлуатації підземних сховищ газу у ВГП для підтримки пластового тиску та зменшення буферного об'єму газу в них Для вирішення поставленої задачі, при створенні і експлуатації ПСГ у виснаженому газоносному пласті, бурять експлуатаційні, спостережні та контрольні свердловини, будують компресорну станцію Експлуатаційні свердловини повинні розкривати пласт-об'єкт ПСГ і нижчезалягаючий водоносний горизонт Для можливості перепускання води, перфорацією розкривають водоносний горизонт і нижню частину газоносного пласта-об'єкта ПСГ В експлуатаційних свердловинах, над нижнім інтервалом перфорації газоносного горизонту, встановлюють герметичний пакер або висячий цементний міст і розкривають перфорацією верхню частину газонасиченого пласта-об'єкта ПСГ Ліфтову колону спускають до середини інтервалу перфорації верхньої частини газоносного пласта, через який здійснюють експлуатацію газосховища При відбиранні газу по експлуатаційних свердловинах, за рахунок перепускання води з водоносно Недоліками цих способів є високі витрати коштів на спорудження та експлуатацію ПСГ Відомий також спосіб експлуатації підземного сховища газу, створеного в водоносному пласті, що включає буріння експлуатаційних і нагнітальних свердловин, нагнітання газу в пористий пласт через свердловини, розташовані в склепінній частині пласта, і нагнітання у вказаний пласт буфер (О ю го горизонту в газоносний пласт-об'єкт ПСГ через нижній інтервал перфорації в експлуатаційній колоні, відбудеться підвищення пластового тиску в штучному газовому покладі, що, в свою чергу, дозволить зменшити об'єм буферного газу в сховищі Для впровадження цього способу на деяких існуючих газосховищах, створених у виснажених газоносних пластах (ВГП), і де є ВІДПОВІДНІ умови, необхідно виконати наступні заходи експлуатаційний фонд свердловин поглибити до нижчезалягаючого високонапірного водоносного пласта і розкрити перфорацією цей горизонт, в експлуатаційних свердловинах газоносний пласт-об'єкт ПСГ розкрити перфорацією в нижній частині, в свердловинах, які перфоровані в верхній і нижній частинах газоносного пласта, інтервали перфорації ізолювати один від одного шляхом встановлення пакеру або висячого цементного мосту, експлуатація газосховища відбувається по експлуатаційних свердловинах через верхній інтервал перфорації газоносного пласта, підвищення пластового тиску в штучному газовому покладі здійснюється за рахунок перепускання води з водоносного горизонту в пласт-об'єкт ПСГ через нижній інтервал перфорації газоносного пласта Запропонований спосіб пояснюється схемою (Фіг), де зображено газоносний пласт-об'єкт ПСГ 1, експлуатаційну свердловину 2, нижчезалягаючий водоносний горизонт 3, верхній інтервал перфорації 4 газоносного пласта, нижній інтервал перфорації 5 газоносного пласта, інтервал перфорації 6 водоносного горизонту, пакер 7 або цементний міст, ліфтову колону 8 Відбирання (закачування) газу здійснюють з пласта-об'єкта ПСГ 1 через свердловину 2 по інтервалах перфорації 4 Вода, з горизонту 3 по перфораційних отворах 6, надходить в свердловину 2 і через інтервали перфорації 5 потрапляє в 45629 газоносний пласт-об'єкт ПСГ 1 Вторгненню води в ліфтову колону 8 і обводненню свердловини 2 заважає пакер (цементний міст) 7 В процесі перепускання води пластовий тиск в штучному газовому покладі буде зростати із зменшенням газонасиченого парового простору Приклад для реалізації способу В якості об'єкту ПСГ можна розглянути виснажений газоносний горизонт, залягаючий на глибині 900 м Загальний об'єм зберігаємого газу, при пла3 стовому тиску Ю.ОМПа, складає 1000млн м , в 3 тому числі активний - 500млн м , при мінімальному пластовому тиску - 5,0МПа На глибині 1100 1200м залягає водоносний горизонт, з якого планується перепускання води в пласт-об'єкт ПСГ Для створення і експлуатації газосховища бурять експлуатаційні свердловини, які облаштовують по схемі (Фіг) Закачування і відбирання газу здійснюють по свердловинах через верхній інтервал перфорації пласта-об'єкта ПСГ, який відсічений від нижнього інтервалу пакером або цементним мостом В процесі експлуатації газосховища, по експлуатаційних свердловинах проходить перепускання води, з розкритого перфорацією водоносного горизонту, в пласт-об'єкт ПСГ через нижній інтервал перфорації, при цьому максимальний пластовий тиск збільшиться до величини 12,0МПа, а мінімальний - до 7,0МПа Підвищення пластового тиску в штучному газовому покладі, в порівнянні з проектним, дасть змогу зменшити об'єм буферного газу до величини 350млн м3 тобто дозволить додатково відібрати 150млн м , що важливо при існуючій потребі в газі Запропонований спосіб дозволить скоротити експлуатаційні витрати, а також забезпечить зменшення буферного об'єму газу і підвищення продуктивності ПСГ Об'єкт використання способу - підземні сховища газу, створені у виснажених газоносних пластах Л Фіг 45629 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
