Спосіб регулювання об’ємів нагнітання та відбирання газу при експлуатації багатопластових підземних сховищ газу

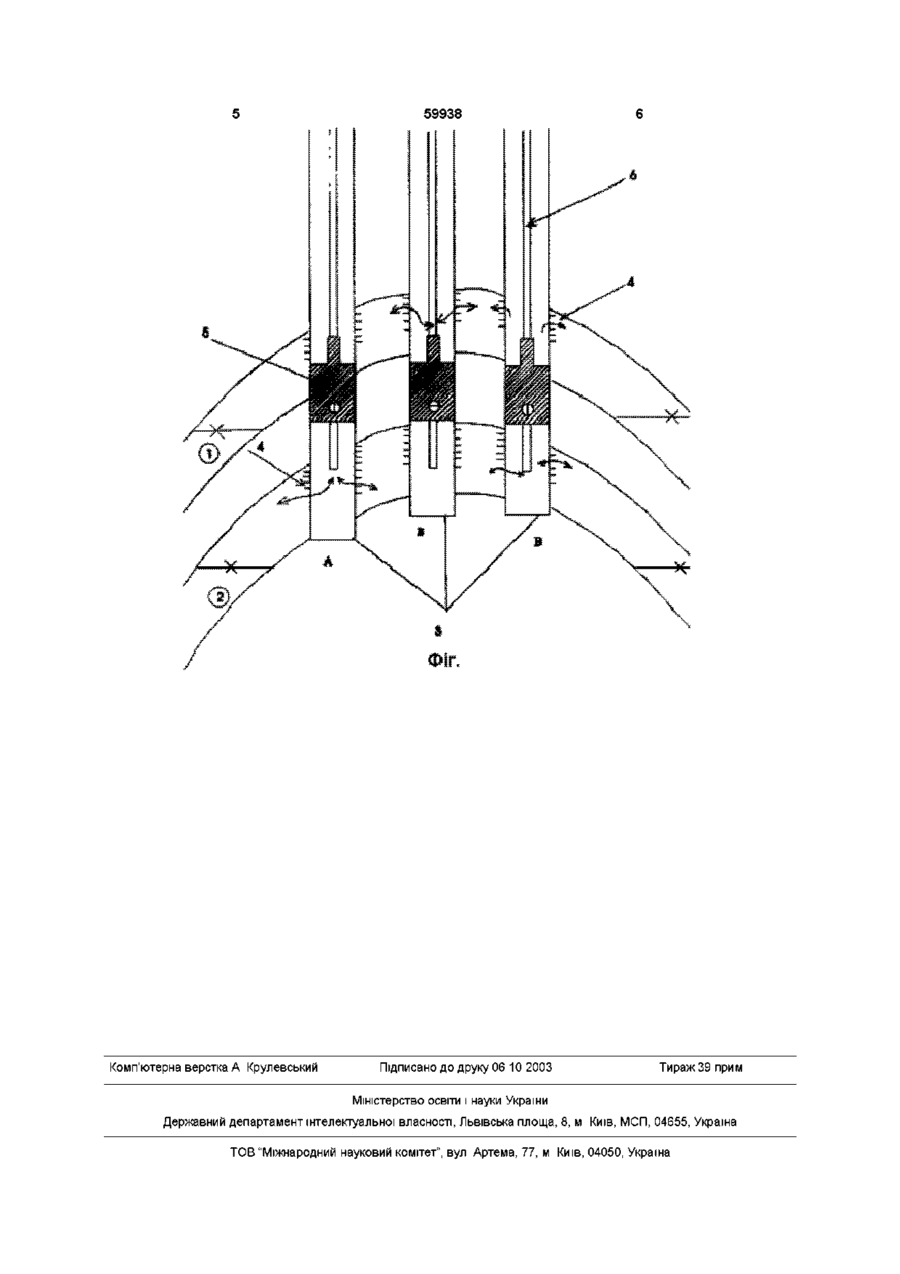

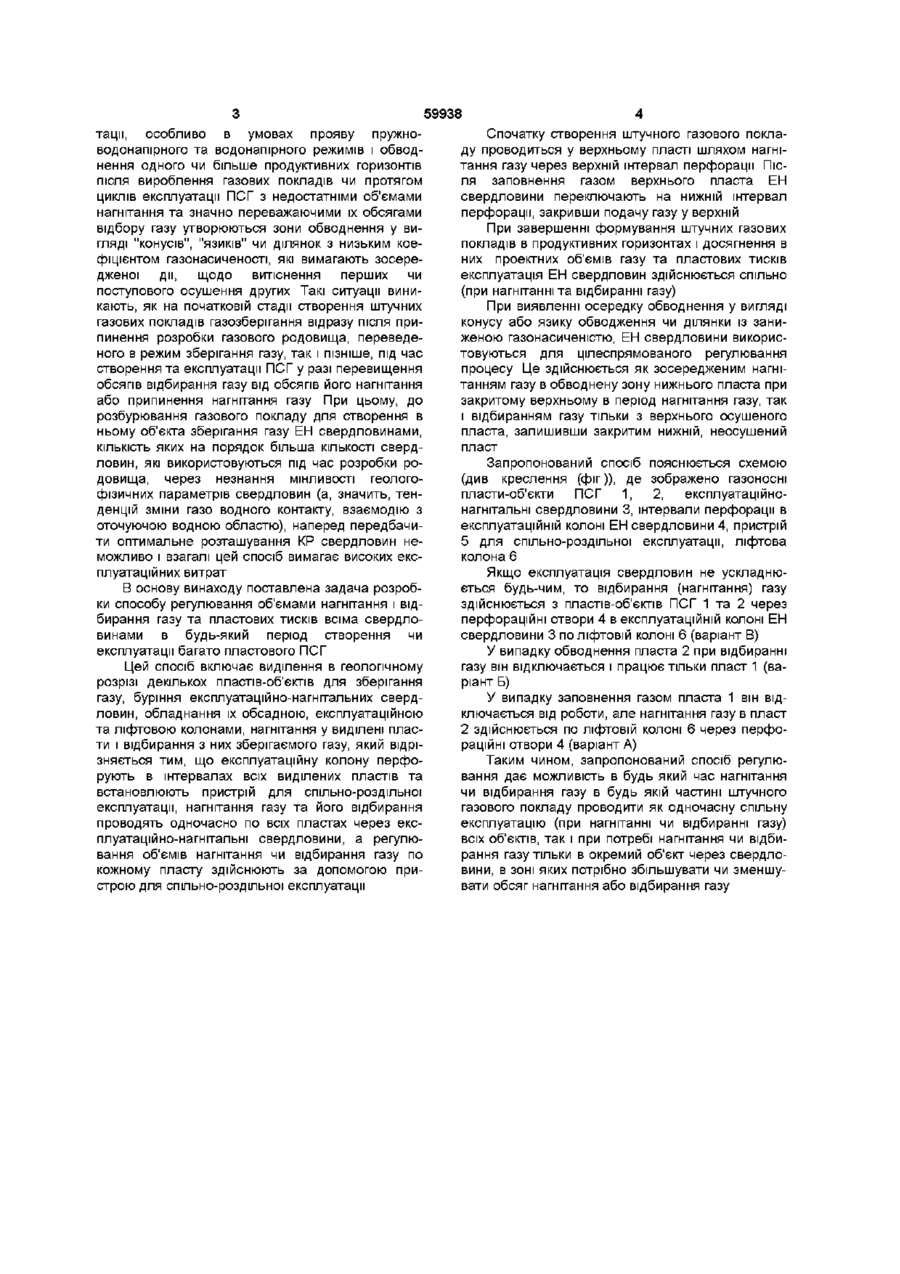

Спосіб регулювання об'ємів нагнітання та експлуатації багато пластов их підземних сховищ газу, що включає виділення в геологічному розрізі декількох пластів-об'єктів для зберігання газу, буріння експлуатаційно-нагнітальних свердловин, обладнання їх обсадною, експлуатаційною та ліфтовою колонами, нагнітання у виділені пласти і відбирання з них збережуваного газу, який відрізняється тим, що експлуатаційну колону перфорують в інтервалах всіх виділених пластів та встановлюють пристрій для спільно-роздільної експлуатації, нагнітання газу та його відбирання проводять одночасно по всіх пластах через експлуатаційно-нагнітальні свердловини, а регулювання об'ємів нагнітання чи відбирання газу по кожному пласту здійснюють за допомогою пристрою для спільно-роздільної експлуатації Заявлене технічне рішення відноситься до газової промисловості і може бути використане при створенні та експлуатації підземних сховищ газу (ПСГ) у виснажених газових пластах (ВГП) Відома ціла низка способів створення та експлуатації багато пластових підземних сховищ газу в газоносних пластах, які включають буріння експлуатаційно-нагнітальних та спостережних свердловин на окремі пласти, будівництво компресорної станції (КС), нагнітання та відбирання газу ВІДОМІ способи розробки багато пластових газових та газоконденсатних родовищ (див С Н Закиров, Б Б Лапук Проектирование и разработка газовых месторождений Недра, М 1974, с 201234) Недоліками цих способів є те, що, як в першому випадку, так і в другому пласти експлуатуються окремою сіткою свердловин або декілька пластів разом однією свердловиною, що не дає можливості контролювати і регулювати процеси відбирання чи нагнітання Відомий також спосіб створення та експлуатації підземного сховища газу, при якому зберігання газу здійснюється в декількох пластах гірничих порід, що включає буріння експлуатаційнонагнітальних (ЕН) та контрольно-регулюючих (КР) свердловин і передбачає одночасну спільну експлуатацію всіх виділених продуктивних пластів шляхом одночасного нагнітання чи відбирання газу через ліфтову колону ЕН свердловин, в яких розкриті перфорацією всі виділені пласти, та регулювання об'ємів нагнітання в кожний з виділених пластів чи відбирання з них, яке здійснюється шляхом включення в процес нагнітання чи відбирання додатково КР свердловин, які пробурені на кожен пласт (див а с СРСР № 1427757 В 65 U 5/00, опубл бюл №36 від 30 09 1988 г) Недоліком цього способу є те, що він вимагає буріння великої КІЛЬКОСТІ КР свердловин, обладнання їх фонтанною арматурою (ФА), ліфтовими колонами та прокладки до них окремих шлейфів Застосування його можливе для регулювання нагнітання і відбирання газу при створенні та експлуатації ПСГ в двох чи більше пластах, практично однорідних по складу і повністю осушених, без значного прояву пружно-водонапірного або водонапірного режимів Він ДОЗВОЛЯЄ регулювати об'єми нагнітання чи відбирання газу тільки обмеженою КІЛЬКІСТЮ виділеного спеціального фонду КР свердловин, розташування яких на стадії розбурювання ними майбутніх об'єктів газозберігання не вдається розмістити оптимально з точки зору потреби в регулюванні Це пов'язане з неможливістю наперед передбачити зони в одному чи більше покладах, які потребують першочергового регулювання А в практиці створення ПСГ та їх експлуа 00 со о> о> ю 59938 тацм, особливо в умовах прояву пружноводонапірного та водонапірного режимів і обводнення одного чи більше продуктивних горизонтів після вироблення газових покладів чи протягом циклів експлуатації ПСГ з недостатніми об'ємами нагнітання та значно переважаючими їх обсягами відбору газу утворюються зони обводнення у вигляді "конусів", "язиків" ЧИ ДІЛЯНОК З НИЗЬКИМ коефіцієнтом газонасиченості, які вимагають зосередженої дії, щодо витіснення перших чи поступового осушення других Такі ситуації виникають, як на початковій стадії створення штучних газових покладів газозберігання відразу після припинення розробки газового родовища, переведеного в режим зберігання газу, так і пізніше, під час створення та експлуатації ПСГ у разі перевищення обсягів відбирання газу від обсягів його нагнітання або припинення нагнітання газу При цьому, до розбурювання газового покладу для створення в ньому об'єкта зберігання газу ЕН свердловинами, КІЛЬКІСТЬ яких на порядок більша КІЛЬКОСТІ свердловин, які використовуються під час розробки родовища, через незнання МІНЛИВОСТІ геологофізичних параметрів свердловин (а, значить, тенденцій зміни газо водногоконтакту, взаємодію з оточуючою водною областю), наперед передбачити оптимальне розташування КР свердловин неможливо і взагалі цей спосіб вимагає високих експлуатаційних витрат В основу винаходу поставлена задача розробки способу регулювання об'ємами нагнітання і відбирання газу та пластових тисків всіма свердловинами в будь-який період створення чи експлуатації багато пластового ПСГ Цей спосіб включає виділення в геологічному розрізі декількох пластів-об'єктів для зберігання газу, буріння експлуатаційно-нагнітальних свердловин, обладнання їх обсадною, експлуатаційною та ліфтовою колонами, нагнітання у виділені пласти і відбирання з них зберігаємого газу, який відрізняється тим, що експлуатаційну колону перфорують в інтервалах всіх виділених пластів та встановлюють пристрій для спільно-роздільної експлуатації, нагнітання газу та його відбирання проводять одночасно по всіх пластах через експлуатаційно-нагнітальні свердловини, а регулювання об'ємів нагнітання чи відбирання газу по кожному пласту здійснюють за допомогою пристрою для спільно-роздільної експлуатації Спочатку створення штучного газового покладу проводиться у верхньому пласті шляхом нагнітання газу через верхній інтервал перфорації Після заповнення газом верхнього пласта ЕН свердловини переключають на нижній інтервал перфорації, закривши подачу газу у верхній При завершенні формування штучних газових покладів в продуктивних горизонтах і досягнення в них проектних об'ємів газу та пластових тисків експлуатація ЕН свердловин здійснюється спільно (при нагнітанні та відбиранні газу) При виявленні осередку обводнення у вигляді конусу або язику обводження чи ділянки із заниженою газонасиченістю, ЕН свердловини використовуються для цілеспрямованого регулювання процесу Це здійснюється як зосередженим нагнітанням газу в обводнену зону нижнього пласта при закритому верхньому в період нагнітання газу, так і відбиранням газу тільки з верхнього осушеного пласта, залишивши закритим нижній, неосушений пласт Запропонований спосіб пояснюється схемою (див креслення (фіг)), де зображено газоносні пласти-об'єкти ПСГ 1, 2, експлуатаційнонагнітальні свердловини 3, інтервали перфорації в експлуатаційній колоні ЕН свердловини 4, пристрій 5 для спільно-роздільної експлуатації, ліфтова колона 6 Якщо експлуатація свердловин не ускладнюється будь-чим, то відбирання (нагнітання) газу здійснюється з пластів-об'єктів ПСГ 1 та 2 через перфораційні отвори 4 в експлуатаційній колоні ЕН свердловини 3 по ліфтовій колоні 6 (варіант В) У випадку обводнення пласта 2 при відбиранні газу він відключається і працює тільки пласт 1 (варіант Б) У випадку заповнення газом пласта 1 він відключається від роботи, але нагнітання газу в пласт 2 здійснюється по ліфтовій колоні 6 через перфораційні отвори 4 (варіант А) Таким чином, запропонований спосіб регулювання дає можливість в будь який час нагнітання чи відбирання газу в будь якій частині штучного газового покладу проводити як одночасну спільну експлуатацію (при нагнітанні чи відбиранні газу) всіх об'єктів, так і при потребі нагнітання чи відбирання газу тільки в окремий об'єкт через свердловини, в зоні яких потрібно збільшувати чи зменшувати обсяг нагнітання або відбирання газу 59938 Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
