Пристрій для видобутку корисних копалин

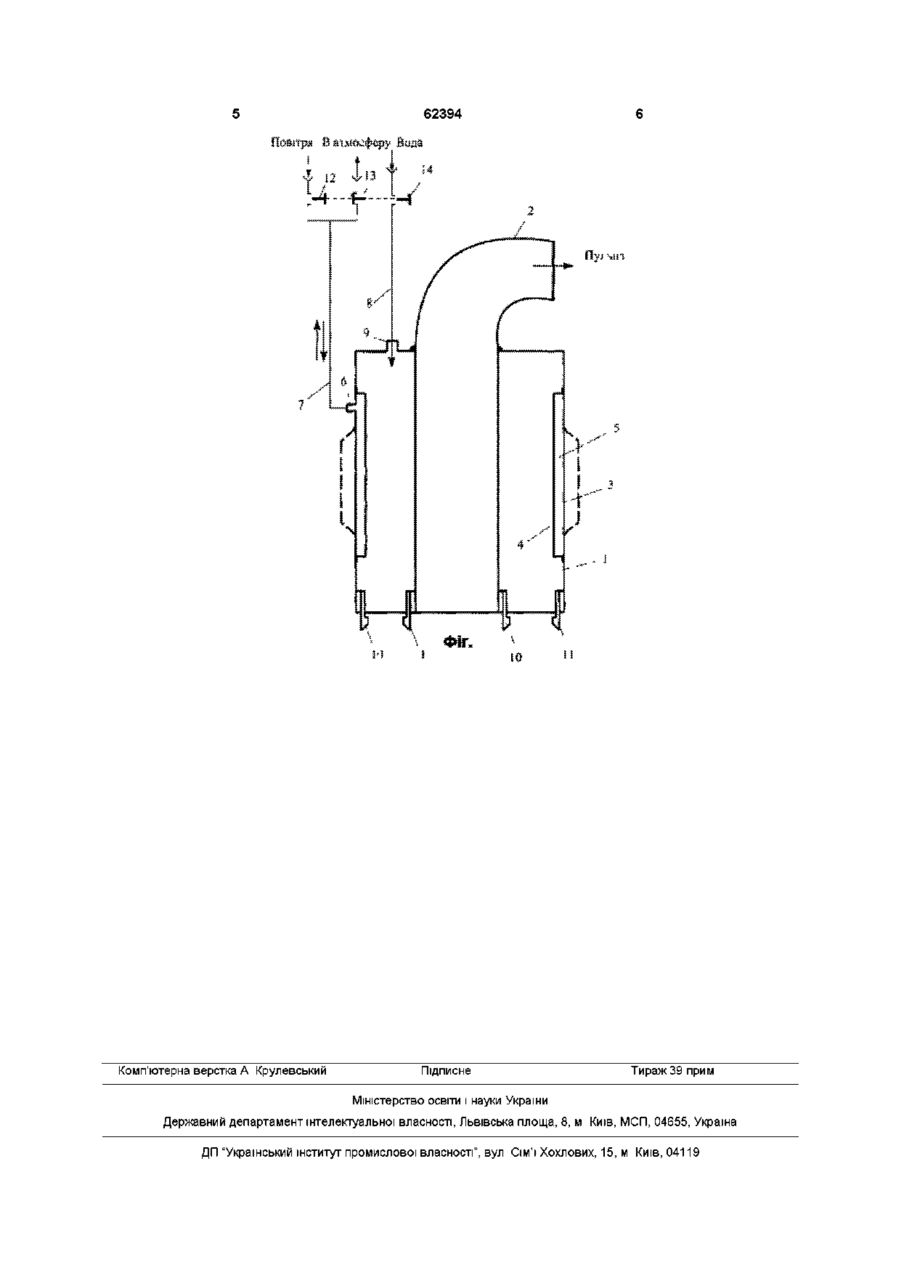

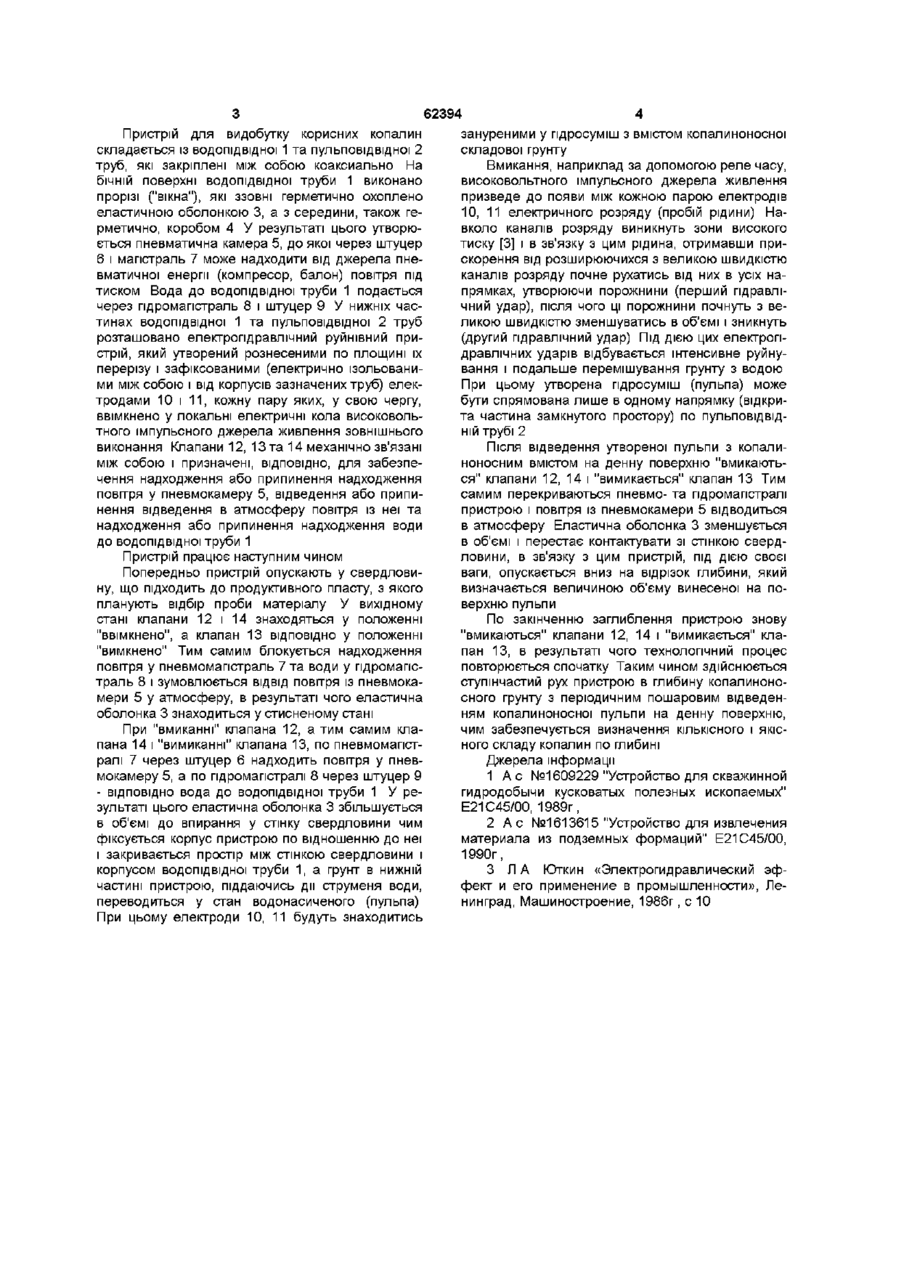

Пристрій для видобутку корисних копалин, що складається з ВОДОПІДВІДНОІ труби та розташованої в ній коаксіально пульповідвідної труби, на Винахід відноситься до гірничої справи та геологи і може бути використаний для підйому кусковатих матеріалів шляхом розмиву та руйнування копалиномісткої породи Відомий пристрій для свердловинного гідровидобутку кускових корисних копалин, який складається із коаксиально встановлених труб, крізь які подають воду, повітря та відводять пульпу з елементами корисних копалин, а також руйнівного пристрою [1] Недоліками останнього є обмежена можливість заглиблення, оскільки відбуваються витрати напору води не тільки на руйнування грунту, але й на підйом пульпи Відомий пристрій для видобутку матеріалу з підземних формацій, що містить водопідвідну трубу та розташовану в ній пульповідвідну трубу з руйнівним пристроєм Між ВОДОПІДВІДНОЮ трубою та свердловиною розташовано притискуючий елемент [2] Недоліком відомого пристрою є невеликий об'єм руйнування та обмежений діапазон розріджування грунту при сталих напорах води (пристрій використовують для утворення щілин та свердловин) Винахід, що заявляється, направлений на збільшення руйнівних зусиль для досягнення більшого діапазону руйнування копалиноносної породи без збільшення напору води Поставлене завдання вирішується тим, що в пристрої для видобутку корисних копалин, який складається з ВОДОПІДВІДНОІ труби та розташова кінцях яких встановлено руйнівний пристрій, і між ВОДОПІДВІДНОЮ трубою та свердловиною розміщено притискний елемент, який відрізняється тим, що притискний елемент виконаний у вигляді еластичної оболонки пневматичної гальмівної камери з автоматичним регулюванням пуску, а руйнівний пристрій містить герметично ізольовані камери підводу електричної напруги до електродів, що розташовані на нижніх краях ВОДОПІДВІДНОІ та пульповідвідної труб і рознесені по площині їхнього перерізу з однаковим кроком ної в ній коаксиально пульповідвідної труби, на кінцях яких встановлений руйнівний пристрій, і між ВОДОПІДВІДНОЮ трубою та свердловиною розміщено притискуючий елемент, притискуючий елемент виконаний у вигляді еластичної оболонки пневматичної гальмівної камери з автоматичним регулюванням пуску, а руйнівний пристрій містить герметично ізольовані камери підводу електричної напруги до електродів, що розташовані на нижніх краях ВОДОПІДВІДНОІ та пульповідвідної труб, і рознесені по площині їхнього перерізу з однаковим кроком Між КОЖНОЮ парою електродів (складової частини руйнівного пристрою) виникає електричний розряд, що викликає появу зон високого тиску навколо розряду (вибух), створює ефект гідравлічного удару і надає рідині прискорення руху, при цьому відбувається руйнування грунту та інтенсивне перемішування його з водою Виконання притискуючого елементу у вигляді пневматичної гальмівної камери дозволить здійснювати періодичнорегульовану фіксацію пристрою в свердловині, періодичну герметизацію зони вибуху від денної поверхні при ПОСТІЙНІЙ направленості вибухової хвилі в пульповідвідну трубу і спрямування, тим самим, в нею копалиноносної гідросуміші з наданням цій суміші прискорення руху у напрямку поверхні Тим самим забезпечується ступінчастий рух пристрою в глибину свердловини під дією своєї ваги без прикладання додаткового напору води на руйнування грунту На фіг зображено переріз пристрою со сч (О 62394 Пристрій для видобутку корисних копалин зануреними у гідросуміш з вмістом копалиноносної складається із ВОДОПІДВІДНОІ 1 та пульповідвідної 2 складової грунту труб, які закріплені між собою коаксиально На Вмикання, наприклад за допомогою реле часу, бічній поверхні ВОДОПІДВІДНОІ труби 1 виконано високовольтного імпульсного джерела живлення прорізі ("вікна"), які ззовні герметично охоплено призведе до появи між кожною парою електродів еластичною оболонкою 3, а з середини, також ге10, 11 електричного розряду (пробій рідини) Нарметично, коробом 4 У результаті цього утворювколо каналів розряду виникнуть зони високого ється пневматична камера 5, до якої через штуцер тиску [3] і в зв'язку з цим рідина, отримавши при6 і магістраль 7 може надходити від джерела пнескорення від розширюючихся з великою швидкістю вматичної енергії (компресор, балон) повітря під каналів розряду почне рухатись від них в усіх натиском Вода до ВОДОПІДВІДНОІ труби 1 подається прямках, утворюючи порожнини (перший гідравлічерез пдромапстраль 8 і штуцер 9 У нижніх часчний удар), після чого ці порожнини почнуть з ветинах ВОДОПІДВІДНОІ 1 та пульповідвідної 2 труб ликою швидкістю зменшуватись в об'ємі і зникнуть розташовано електрогідравлічний руйнівний при(другий гідравлічний удар) Під дією цих електрогістрій, який утворений рознесеними по площині їх дравлічних ударів відбувається інтенсивне руйнуперерізу і зафіксованими (електрично ізольованивання і подальше перемішування грунту з водою ми між собою і від корпусів зазначених труб) елекПри цьому утворена гідросуміш (пульпа) може тродами 10 і 11, кожну пару яких, у свою чергу, бути спрямована лише в одному напрямку (відкриввімкнено у локальні електричні кола високовольта частина замкнутого простору) по пульповідвідтного імпульсного джерела живлення зовнішнього ній трубі 2 виконання Клапани 12, 13 та 14 механічно зв'язані Після відведення утвореної пульпи з копалиміж собою і призначені, ВІДПОВІДНО, ДЛЯ забезпеноносним вмістом на денну поверхню "вмикаютьчення надходження або припинення надходження ся" клапани 12, 14 і "вимикається" клапан 13 Тим повітря у пневмокамеру 5, відведення або приписамим перекриваються пневмо- та пдромапстралі нення відведення в атмосферу повітря із неї та пристрою і повітря із пневмокамери 5 відводиться надходження або припинення надходження води в атмосферу Еластична оболонка 3 зменшується до ВОДОПІДВІДНОІ труби 1 в об'ємі і перестає контактувати зі стінкою свердловини, в зв'язку з цим пристрій, під дією своєї Пристрій працює наступним чином ваги, опускається вниз на відрізок глибини, який Попередньо пристрій опускають у свердловивизначається величиною об'єму винесеної на пону, що підходить до продуктивного пласту, з якого верхню пульпи планують відбір проби матеріалу У вихідному стані клапани 12 і 14 знаходяться у положенні По закінченню заглиблення пристрою знову "ввімкнено", а клапан 13 ВІДПОВІДНО у положенні "вмикаються" клапани 12, 14 і "вимикається" кла"вимкнено" Тим самим блокується надходження пан 13, в результаті чого технологічний процес повітря у пневмомапстраль 7 та води у пдромапсповторюється спочатку Таким чином здійснюється траль 8 і зумовлюється ВІДВІД повітря із пневмокаступінчастий рух пристрою в глибину копалинономери 5 у атмосферу, в результаті чого еластична сного грунту з періодичним пошаровим відведеноболонка 3 знаходиться у стисненому стані ням копалиноносної пульпи на денну поверхню, чим забезпечується визначення КІЛЬКІСНОГО І ЯКІСПри "вмиканні" клапана 12, а тим самим клаНОГО складу копалин по глибині пана 14 і "вимиканні" клапана 13, по пневмомапстралі 7 через штуцер 6 надходить повітря у пневДжерела інформації мокамеру 5, а по пдромапстралі 8 через штуцер 9 1 А с №1609229 "Устройство для скважинной - ВІДПОВІДНО вода до ВОДОПІДВІДНОІ труби 1 У регидродобычи кусковатых полезных ископаемых" зультаті цього еластична оболонка 3 збільшується Е21С45/00, 1989г, в об'ємі до впирання у стінку свердловини чим 2 A c №1613615 "Устройство для извлечения фіксується корпус пристрою по відношенню до неї материала из подземных формаций" Е21С45/00, і закривається простір між стінкою свердловини і 1990г, корпусом ВОДОПІДВІДНОІ труби 1, а грунт в нижній 3 Л А Юткин «Электрогидравлический эфчастині пристрою, піддаючись дії струменя води, фект и его применение в промышленности», Лепереводиться у стан водонасиченого (пульпа) нинград, Машиностроение, 1986г, с 10 При цьому електроди 10, 11 будуть знаходитись 62394 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
