Пристрій для очищення вікон

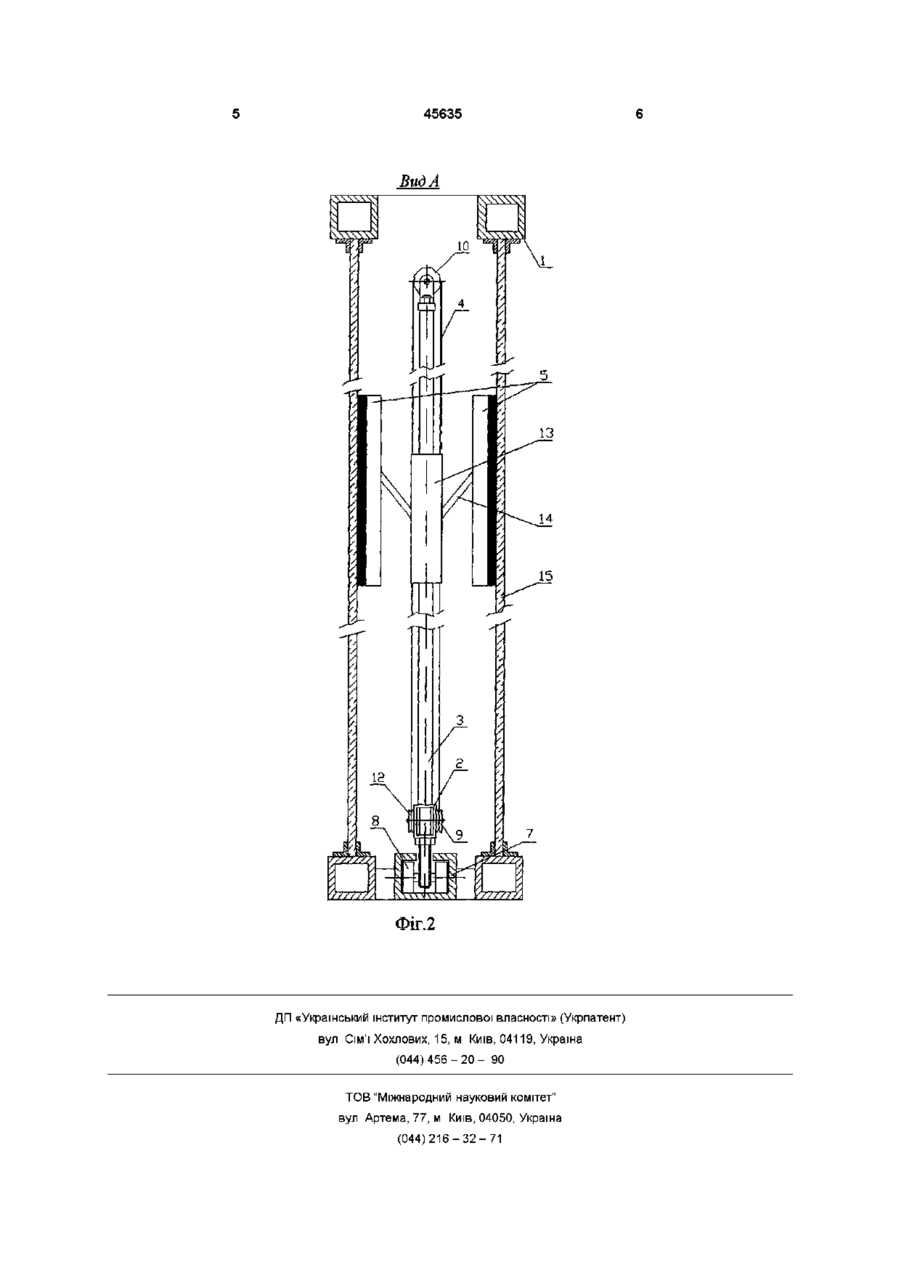

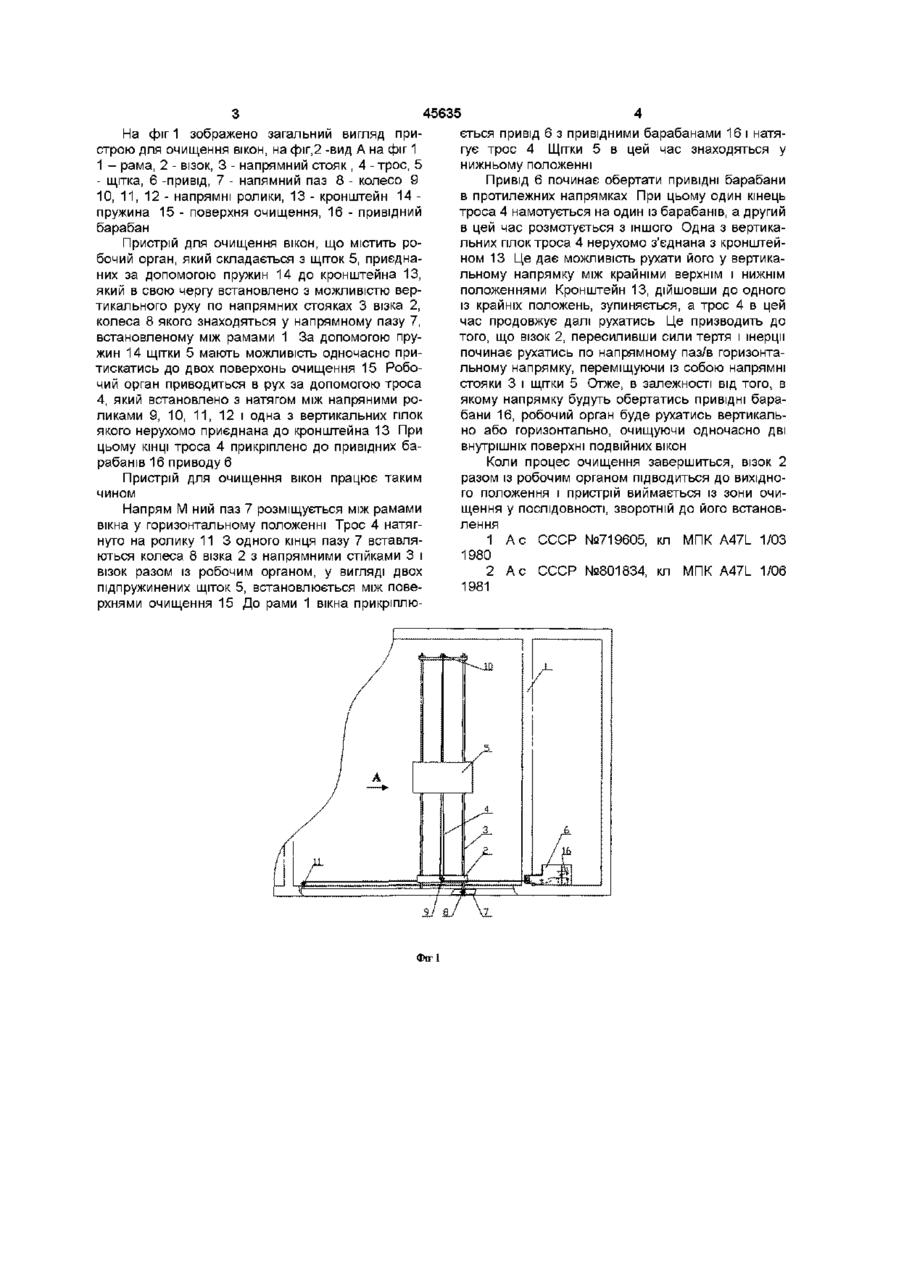

Пристрій для очищення вікон, який містить мийний орган, закріплений на візку, що встановлений у напрямному пазу, механізм приводу робочого органу та візка, який відрізняється тим, що мийний орган, який складається з двох щіток, встановлених з можливістю одночасного притис кання до кожної із внутрішніх поверхонь подвійних ВІКОН за допомогою пружин, закріплено на кронштейні, який встановлено з можливістю вертикального руху по напрямних стояках візка, колеса якого знаходяться у напрямному пазу встановленому між внутрішніми поверхнями подвійних вікон, при цьому до кронштейна нерухомо прикріплено одну з двох вертикальних гілок троса, який розміщено з натягом між напрямними роликами, і КІНЦІ якого прикріплено до двох привідних барабанів, встановлених з можливістю одночасного обертального руху в протилежних напрямках Винахід відноситься до обладнання господарського і побутового призначення, а саме до пристроїв для очищення вікон Відомо пристрій для очищення вікон, що містить робочі головки з утримувачами, які розташовані з протилежних сторін скла вікон, що очищуються, засоби для притискання робочих головок до поверхні вікон, що виконані у вигляді постійних магнітів, привід робочих головок і підпору для кріплення до рами вікна [1] Недоліками цього пристрою є низька продуктивність і незручність у використанні, повлязані із необхідністю перевстановлення головок за рахунок зміщення утримувачів відносно кронштейна і закріплення їх при переході до наступної ділянки миття, а також можливість заклинювання головок у крайньому верхньому положенні через відсутність механізму зворотнього руху Відомо також пристрій для очищення скла вікон, що має натяжний трос для упора, прикріплений до підпружиненої скоби, при цьому утримувач має отвір для проходження троса, а упор виконано у вигляді ролика [2] Недоліками відомого пристрою є необхідність приводити його в рух вручну, що спричиняє незручність у його використанні, яка пов'язана з необхідністю присутності оператора близько зони обробки, з ускладненим маніпулюванням пристроєм при обробці ближніх ділянок великогабаритних вікон, а також із фізичним навантаженням на опе ратора під час очищення вікон Ще одним недоліком даного пристрою є низька продуктивність, пов'язана з тим , що одночасно можна очищати лише одну поверхню скла В основу винаходу покладено завдання створення пристрою для продуктивного механізованого очищення внутрішніх поверхонь подвійних вікон великих габаритів з обмеженим доступом до поверхонь очищення, який спричинений малою відстанню між внутрішніми рамами подвійних вікон Поставлене завдання досягається тим, що пристрій для очищення внутрішніх поверхонь подвійних вікон, який містить мийний орган, закріплений на візку, що встановлений у напрямному пазі, механізм приводу робочого органу та візка, згідно винаходу митний орган, який складається з двох щіток, встановлених з можливістю одночасного притискання до кожної із внутрішніх поверхонь подвійних вікон за допомогою пружин закріплено на кронштейні, який встановлено з можливістю вертикального руху по напрямних стояках візка, колеса якого знаходяться у напрямному пазі, встановленому між внутрішніми поверхнями подвійних вікон, при цьому до кронштейна нерухомо прикріплено одну з двох вертикальних гілок троса, який розміщено з натягом між напрямними роликами, і КІНЦІ якого прикріплено до двох привідних барабанів, встановлених з можливістю одночасного обертального руху в протилежних напрямках ю CO (О Ю 45635 ється привід 6 з привідними барабанами 16 і натяНа фіг 1 зображено загальний вигляд пригує трос 4 Щітки 5 в цей час знаходяться у строю для очищення вікон, на фіг,2 -вид А на фіг 1 нижньому положенні 1 - рама, 2 - візок, 3 - напрямний стояк , 4 - трос, 5 - щітка, 6 -привід, 7 - напямний паз 8 - колесо 9 Привід 6 починає обертати привідні барабани 10, 11, 12 - напрямні ролики, 13 - кронштейн 14 в протилежних напрямках При цьому один кінець пружина 15 - поверхня очищення, 16 - привідний троса 4 намотується на один із барабанів, а другий барабан в цей час розмотується з іншого Одна з вертикальних гілок троса 4 нерухомо з'єднана з кронштейПристрій для очищення вікон, що містить роном 13 Це дає можливість рухати його у вертикабочий орган, який складається з щіток 5, приєднальному напрямку між крайніми верхнім і нижнім них за допомогою пружин 14 до кронштейна 13, положеннями Кронштейн 13, дійшовши до одного який в свою чергу встановлено з можливістю веріз крайніх положень, зупиняється, а трос 4 в цей тикального руху по напрямних стояках 3 візка 2, час продовжує далі рухатись Це призводить до колеса 8 якого знаходяться у напрямному пазу 7, того, що візок 2, пересиливши сили тертя і інерції встановленому між рамами 1 За допомогою прупочинає рухатись по напрямному паз/в горизонтажин 14 щітки 5 мають можливість одночасно прильному напрямку, переміщуючи із собою напрямні тискатись до двох поверхонь очищення 15 Робостояки 3 і щітки 5 Отже, в залежності від того, в чий орган приводиться в рух за допомогою троса якому напрямку будуть обертатись привідні бара4, який встановлено з натягом між напряними робани 16, робочий орган буде рухатись вертикальликами 9, 10, 11, 12 і одна з вертикальних гілок но або горизонтально, очищуючи одночасно дві якого нерухомо приєднана до кронштейна 13 При внутрішніх поверхні подвійних вікон цьому КІНЦІ троса 4 прикріплено до привідних барабанів 16 приводу 6 Коли процес очищення завершиться, візок 2 разом із робочим органом підводиться до вихідноПристрій для очищення вікон працює таким го положення і пристрій виймається із зони очичином щення у ПОСЛІДОВНОСТІ, зворотній до його встановНапрям М ний паз 7 розміщується між рамами лення вікна у горизонтальному положенні Трос 4 натягнуто на ролику 1 1 3 одного кінця пазу 7 вставля1 А с СССР №719605, кл МПК A47L 1/03 ються колеса 8 візка 2 з напрямними стійками 3 і 1980 візок разом із робочим органом, у вигляді двох 2 А с СССР №801834, кл МПК A47L 1/06 підпружинених щіток 5, встановлюється між пове1981 рхнями очищення 15 До рами 1 вікна прикріплю Фігі 45635 Вид А Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
