Циліндричний зубчастий редуктор для приводу свердловинної штангової насосної установки

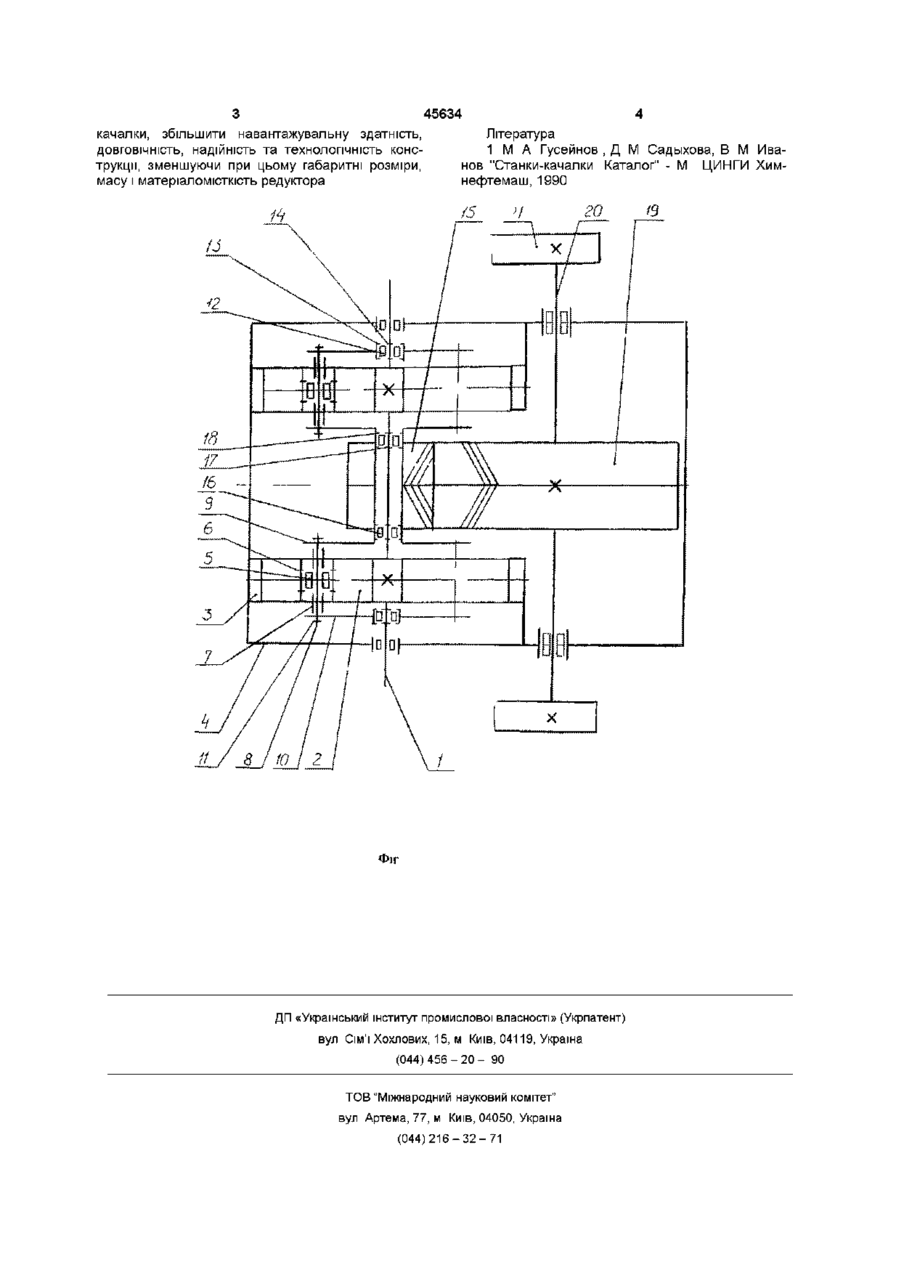

Циліндричний зубчастий редуктор для приводу свердловинної штангової насосної установки, що містить швидкохідний та тихохідний ступені, при наявності вхідного , проміжного та вихідного валів, з' єднаних за допомогою зубчастих передач, який відрізняється тим, що швидкохідний ступінь виконаний у вигляді роздвоєної планетарної зубчастої передачі типу 2к-п, причому вхідний валшестерня розміщений у порожнині проміжного пустотілого вала-шестерні, а корончасте колесо планетарної передачі жорстко з' єднане з корпусом редуктора Винахід відноситься до нафтопромислового машинобудування, а саме до приводу свердловинної штангової насосної установки - верстата качалки Відомий циліндричний зубчастий двохступінчастий редуктор з шевронними зубчастими колесами та циліндричною передачею Новікова типу Ц2НШ ШВИДКОХІДНІЙ ступінь - роздвоєний шеврон, тихохідний ступінь - шеврони з канавкою, [1, с 12] Недоліком такого редуктора являється те, що він несе невелику навантажувальну здатність, має великі габаритні розміри і масу В основу винаходу поставлено задачу створити більш компактний редуктор верстата - качалки, не втрачаючи при цьому його навантажувальної здатності шляхом виконання швидкохідного ступеню у вигляді роздвоєної планетарної передачі типу 2 k - h, причому вхідний вал - шестерня розміщений у порожнині проміжного пустотілого вала шестерні, а корончасте колесо жорстко з'єднане з корпусом редуктора, що дозволяє забезпечити збільшення навантажувальної здатності, ДОВГОВІЧНОСТІ І надійності редуктора, при зменшенні його геометричних розмірів та маси, і зниження матеріаломісткості редуктора Загальні ознаки з прототипом - це наявність швидкохідного та тихохідного ступеней, що складаються з вхідного, проміжного та вихідного валів, з'єднаних за допомогою зубчастих передач На фіг зображена кінематична схема циліндричного зубчастого редуктора для приводу сверд ловинної штангової насосної установки Циліндричний зубчастий редуктор для приводу свердловинної штангової насосної установки складений із вхідного вала-шестерні 1, зачепленого з трьома сателітами 2, які обмежені колесом корончастим 3 Колесо корончасте 3 жорстко з'єднане з корпусом редуктора 4 Сателіти 2 змонтовані на підшипниках 5, які зафіксовані кільцями пружинними 6 та кільцями дистанційними 7 Підшипники 5 посаджені на три осі 8, які жорстко закріплені з водилом 9 та диском 10 Осі 8 зафіксовані кільцями пружинними 11 Диск 10 з'єднаний з валом-шестернею 1 через підшипник 12, зафіксований кільцями пружинними 13 та 14 Водило 9 жорстко зафіксоване на валу-шестерні пустотілому 15, який посаджений на підшипники 16, зафіксовані кільцями пружинними 17 і 18 Підшипники 12 та 16 змонтовані на валу-шестерні 1 Валшестерня пустотілий 15 зачеплений з колесом шевронним 19, що жорстко з'єднане з валом тихохідним 20 Вал тихохідний 20 з'єднаний з кривошипом 21 жорстким з'єднанням Крутний момент з вала-шестерні 1 передається на сателіти 2, що обертаються всередині колеса корончатого 3 Таким чином сателіти 2 передають обертовий рух через осі 8 на водило 9, що жорстко з'єднане з валом - шестернею пустотілим 15 Вал-шестерня пустотілий 15 обертає колесо шевронне 19 і ВІДПОВІДНО, вал тихохідний 20 Така конструкція дозволяє передавати більший обертовий момент на кривошип 21 верстата СО (О Ю З 45634 4 качалки, збільшити навантажувальну здатність, Література ДОВГОВІЧНІСТЬ, надійність та технологічність коне1 М А Гусейнов , Д М Садыхова, В М Иватрукцм, зменшуючи при цьому габаритні розміри, нов "Станки-качалки Каталог" - М ЦИНГИ Химмасу і матеріаломісткість редуктора нефтемаш, 1990 Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
