Пристрій для дугового зварювання
Формула / Реферат

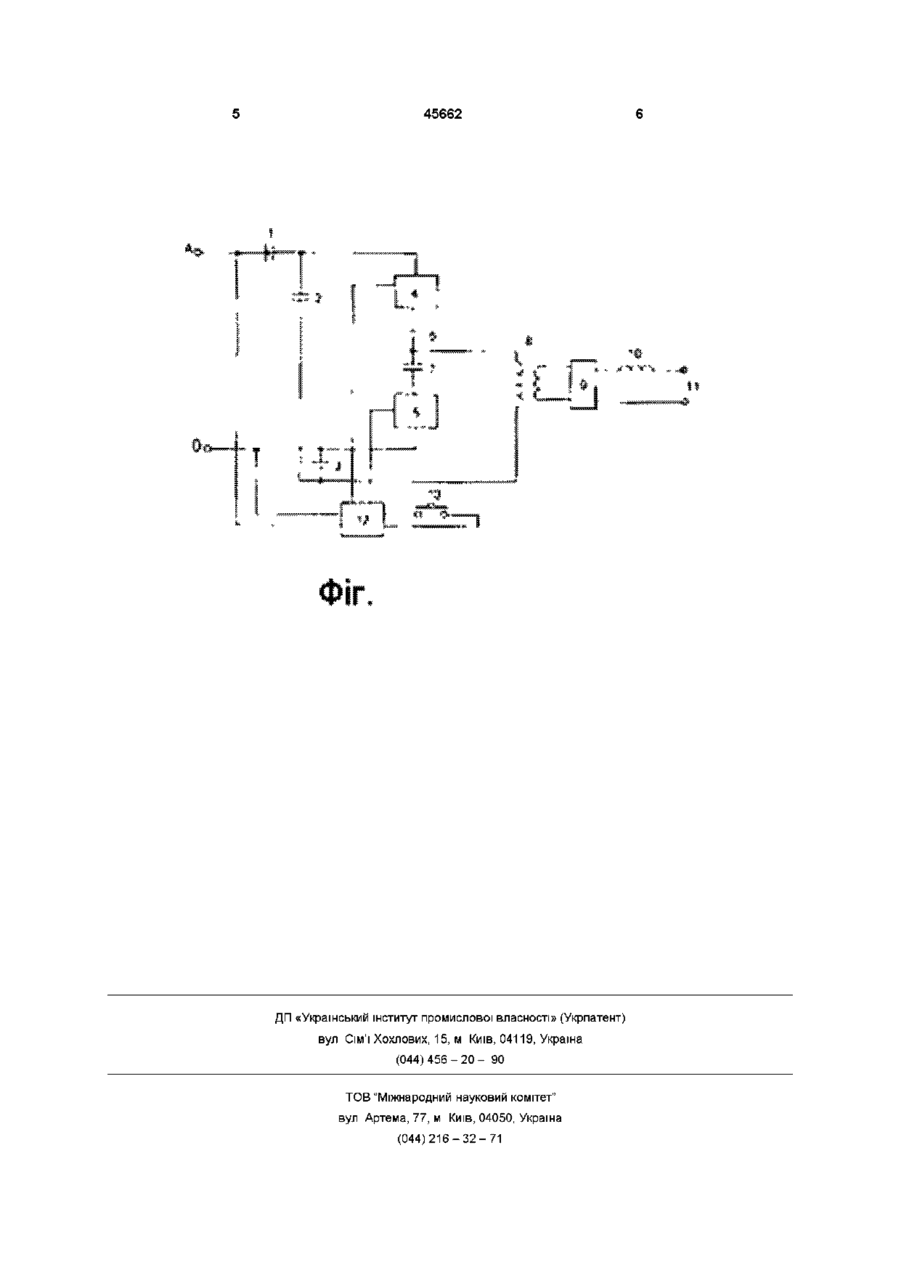

Пристрій для дугового зварювання, що містить вхідний діод для підключення до мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, конденсатори, вихідний випрямляч, дросель, клеми, який відрізняється тим, що первинна обмотка зварювального трансформатора одним кінцем з'єднана з середньою точкою конденсаторів з'єднаних послідовно між собою, та підключених з однієї сторони через ключ до спільної точки утвореної анодом вхідного діода та фільтром-конденсатором з'єднаним послідовно з іншим фільтром-конденсатором, а з іншої сторони інший конденсатор через інший ключ підключений до іншого фільтра-конденсатора для підключення до нульового дроту мережі живлення, іншим кінцем первинна обмотка зварювального трансформатора з'єднана з загальною точкою фільтрів-конденсаторів, при цьому вторинна обмотка зварювального трансформатора підключена паралельно через вихідний випрямляч та послідовно через дросель до клем для з'єднання з дуговим проміжком.
Текст

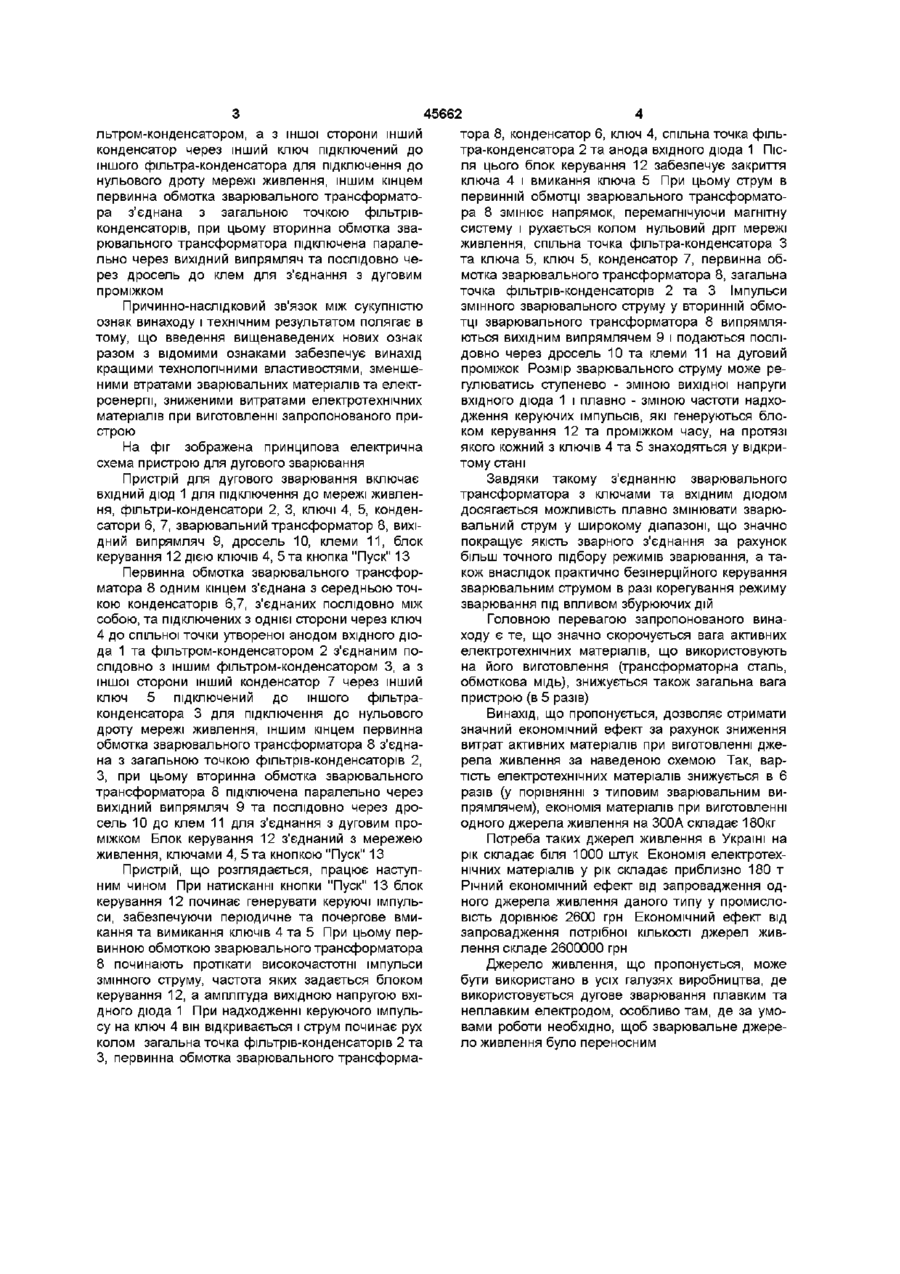

Пристрій для дугового зварювання, що містить вхідний діод для підключення до мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, конденсатори, вихідний випрямляч, дросель, клеми, який відрізняється тим, що первинна обмотка зварювального трансформатора одним кінцем з'єднана з середньою точкою кон денсаторів з'єднаних послідовно між собою, та підключених з однієї сторони через ключ до спільної точки утвореної анодом вхідного діода та фільтром-конденсатором з'єднаним послідовно з іншим фільтром-конденсатором, а з іншої сторони інший конденсатор через інший ключ підключений до іншого фільтра-конденсатора для підключення до нульового дроту мережі живлення, іншим кінцем первинна обмотка зварювального трансформатора з'єднана з загальною точкою фільтрівконденсаторів, при цьому вторинна обмотка зварювального трансформатора підключена паралельно через вихідний випрямляч та послідовно через дросель до клем для з'єднання з дуговим проміжком Винахід має відношення до дугового зварювання, зокрема до джерел живлення електричної зварювальної дуги постійним струмом Відомо пристрій, який забезпечує зварювання постійним струмом (Патон Б Е Технология электрической сварки металлов и сплавов плавлением - М "Машиностроение", 1974 -с 388) Вказаний пристрій складається зі зварювального трансформатора, блока вентилів, дроселя Однак подібним пристроям властиві висока вага та габарити зварювальний випрямляч на струм 300А важить біля 230кг Основна вага у вказаному пристрої припадає на зварювальний трансформатор, габарити та вага якого зумовлені стандартною частотою загальної мережі живлення (50Гц) і не можуть бути істотно зменшені при збереженні обумовлених вихідних параметрів Найбільш близьким за технічною суттю є пристрій на базі імпульсних перетворювачів постійного струму (А С СРСР № 1293782 МКЛ3 В23К9/00 Пентегов І В та ін "Пристрій для дугового зварювання") Цей пристрій містить ВХІДНІ діоди для підключення до мережі живлення, фільтриконденсатори, ключі, конденсатор, зварювальний трансформатор, додаткові конденсатори, вихідний випрямляч, дросель, клеми Навантаження в даному пристрої повинно бути підключено послідов но через дві робочі конденсаторні батареї Недоліком цього пристрою є наявність додаткових конденсаторів, що призводить до неефективних втрат електроенергії, збільшення ваги та вартості пристрою, а головне - ускладнюється налагодження режимів роботи пристрою В основу винаходу поставлено задачу пристрій для дугового зварювання шляхом виключення додаткових конденсаторів та введенням нових зв'язків МІЖ елементами пристрою забезпечити покращеними технологічними властивостями, зменшеними втратами зварювальних матеріалів та електроенергії, а також зниженими витратами електротехнічних матеріалів при виготовленні запропонованого пристрою Поставлена задача досягається тим, що у запропонованому пристрої, який включає вхідний діод для підключення до мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, конденсатори, вихідний випрямляч, дросель, клеми, новим є те, що з пристрою виключено додаткові конденсатори, а первинна обмотка зварювального трансформатора одним кінцем з'єднана з середньою точкою конденсаторів з'єднаних послідовно між собою, та підключених з однієї сторони через ключ до спільної точки утвореної анодом вхідного діода та фільтромконденсатором з'єднаним послідовно з іншим фі (О (О ю 45662 тора 8, конденсатор 6, ключ 4, спільна точка фільльтром-конденсатором, а з іншої сторони інший тра-конденсатора 2 та анода вхідного діода 1 Пісконденсатор через інший ключ підключений до ля цього блок керування 12 забезпечує закриття іншого фільтра-конденсатора для підключення до ключа 4 і вмикання ключа 5 При цьому струм в нульового дроту мережі живлення, іншим кінцем первинній обмотці зварювального трансформатопервинна обмотка зварювального трансформатора 8 змінює напрямок, перемагнічуючи магнітну ра з'єднана з загальною точкою фільтрівсистему і рухається колом нульовий дріт мережі конденсаторів, при цьому вторинна обмотка зваживлення, спільна точка фільтра-конденсатора З рювального трансформатора підключена паралета ключа 5, ключ 5, конденсатор 7, первинна обльно через вихідний випрямляч та послідовно чемотка зварювального трансформатора 8, загальна рез дросель до клем для з'єднання з дуговим точка фільтрів-конденсаторів 2 та 3 Імпульси проміжком змінного зварювального струму у вторинній обмоПричинно-наслідковий зв'язок між сукупністю тці зварювального трансформатора 8 випрямляознак винаходу і технічним результатом полягає в ються вихідним випрямлячем 9 і подаються послітому, що введення вищенаведених нових ознак довно через дросель 10 та клеми 11 на дуговий разом з відомими ознаками забезпечує винахід проміжок Розмір зварювального струму може рекращими технологічними властивостями, зменшегулюватись ступенево - зміною вихідної напруги ними втратами зварювальних матеріалів та електвхідного діода 1 і плавно - зміною частоти надхороенергії, зниженими витратами електротехнічних дження керуючих імпульсів, які генеруються бломатеріалів при виготовленні запропонованого приком керування 12 та проміжком часу, на протязі строю якого кожний з ключів 4 та 5 знаходяться у відкриНа фіг зображена принципова електрична тому стані схема пристрою для дугового зварювання Пристрій для дугового зварювання включає Завдяки такому з'єднанню зварювального вхідний діод 1 для підключення до мережі живлентрансформатора з ключами та вхідним діодом ня, фільтри-конденсатори 2, 3, ключі 4, 5, кондендосягається можливість плавно змінювати зварюсатори 6, 7, зварювальний трансформатор 8, вихівальний струм у широкому діапазоні, що значно дний випрямляч 9, дросель 10, клеми 11, блок покращує якість зварного з'єднання за рахунок керування 12 дією ключів 4, 5 та кнопка "Пуск" 13 більш точного підбору режимів зварювання, а також внаслідок практично безінерціиного керування Первинна обмотка зварювального трансфорзварювальним струмом в разі корегування режиму матора 8 одним кінцем з'єднана з середньою точзварювання під впливом збурюючих дій кою конденсаторів 6,7, з'єднаних послідовно між собою, та підключених з однієї сторони через ключ Головною перевагою запропонованого вина4 до спільної точки утвореної анодом вхідного діоходу є те, що значно скорочується вага активних да 1 та фільтром-конденсатором 2 з'єднаним поелектротехнічних матеріалів, що використовують слідовно з іншим фільтром-конденсатором 3, а з на його виготовлення (трансформаторна сталь, іншої сторони інший конденсатор 7 через інший обмоткова мідь), знижується також загальна вага ключ 5 підключений до іншого фільтрапристрою (в 5 разів) конденсатора 3 для підключення до нульового Винахід, що пропонується, дозволяє отримати дроту мережі живлення, іншим кінцем первинна значний економічний ефект за рахунок зниження обмотка зварювального трансформатора 8 з'єднавитрат активних матеріалів при виготовленні джена з загальною точкою фільтрів-конденсаторів 2, рела живлення за наведеною схемою Так, варЗ, при цьому вторинна обмотка зварювального тість електротехнічних матеріалів знижується в 6 трансформатора 8 підключена паралельно через разів (у порівнянні з типовим зварювальним вивихідний випрямляч 9 та послідовно через дропрямлячем), економія матеріалів при виготовленні сель 10 до клем 11 для з'єднання з дуговим проодного джерела живлення на 300А складає 180кг міжком Блок керування 12 з'єднаний з мережею Потреба таких джерел живлення в Україні на живлення, ключами 4, 5 та кнопкою "Пуск" 13 рік складає біля 1000 штук Економія електротехнічних матеріалів у рік складає приблизно 180 т Пристрій, що розглядається, працює наступРічний економічний ефект від запровадження одним чином При натисканні кнопки "Пуск" 13 блок ного джерела живлення даного типу у промислокерування 12 починає генерувати керуючі імпульвість дорівнює 2600 грн Економічний ефект від си, забезпечуючи періодичне та почергове вмизапровадження потрібної КІЛЬКОСТІ джерел живкання та вимикання ключів 4 та 5 При цьому перлення складе 2600000 грн винною обмоткою зварювального трансформатора 8 починають протікати високочастотні імпульси Джерело живлення, що пропонується, може змінного струму, частота яких задається блоком бути використано в усіх галузях виробництва, де керування 12, а амплітуда вихідною напругою вхівикористовується дугове зварювання плавким та дного діода 1 При надходженні керуючого імпульнеплавким електродом, особливо там, де за умосу на ключ 4 він відкривається і струм починає рух вами роботи необхідно, щоб зварювальне джереколом загальна точка фільтрів-конденсаторів 2 та ло живлення було переносним З, первинна обмотка зварювального трансформа 45662 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюKucherenko Volodymyr Oleksandrovych
Автори російськоюКучеренко Владимир Александрович
МПК / Мітки
МПК: B23K 9/00
Мітки: пристрій, зварювання, дугового
