Пристрій для дугового зварювання

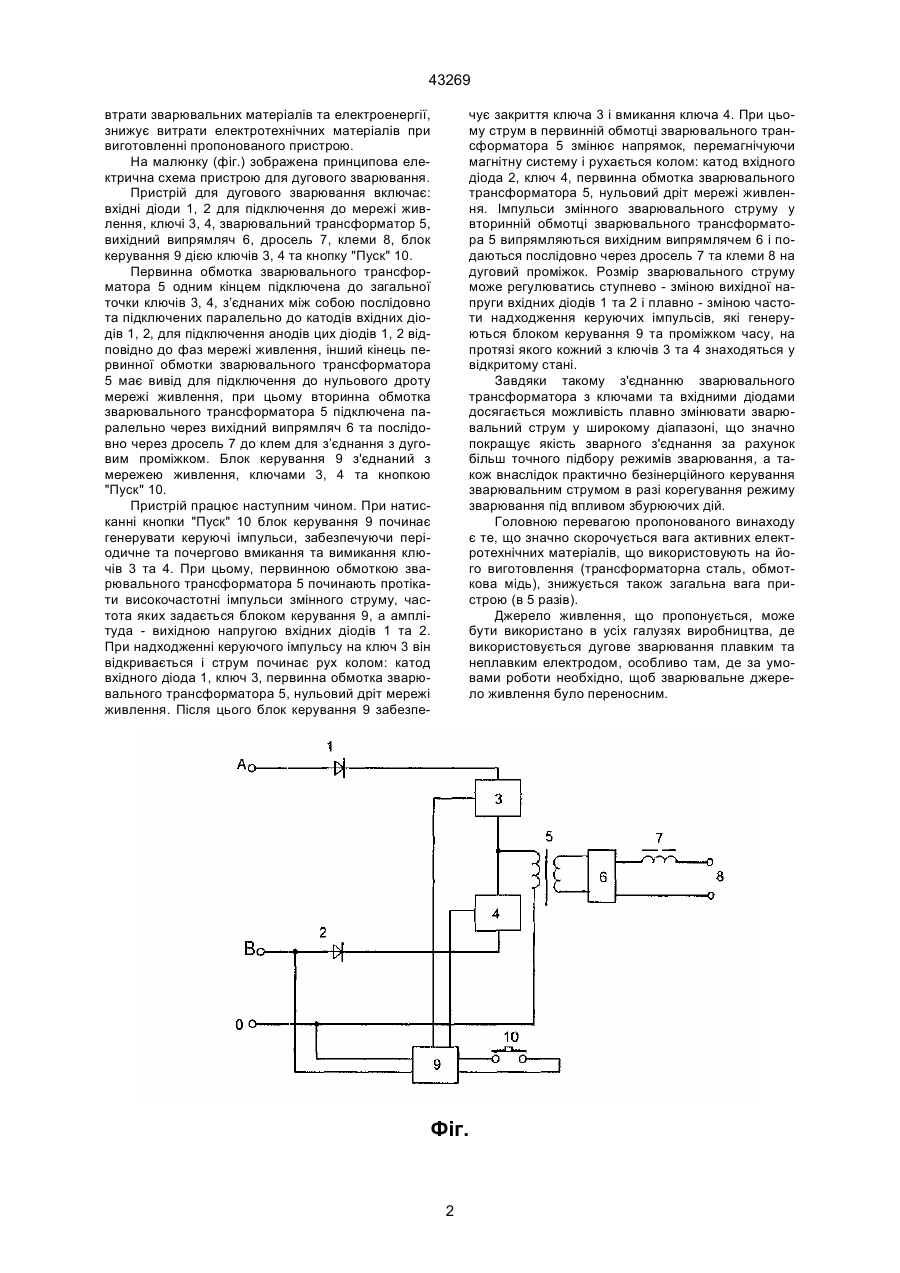

Пристрій для дугового зварювання, що містить вхідні діоди для підключення до мережі живлення, ключі, зварювальний трансформатор, вихідний випрямляч, дросель, клеми, який відрізня 43269 втрати зварювальних матеріалів та електроенергії, знижує витрати електротехнічних матеріалів при виготовленні пропонованого пристрою. На малюнку (фіг.) зображена принципова електрична схема пристрою для дугового зварювання. Пристрій для дугового зварювання включає: вхідні діоди 1, 2 для підключення до мережі живлення, ключі 3, 4, зварювальний трансформатор 5, вихідний випрямляч 6, дросель 7, клеми 8, блок керування 9 дією ключів 3, 4 та кнопку "Пуск" 10. Первинна обмотка зварювального трансформатора 5 одним кінцем підключена до загальної точки ключів 3, 4, з’єднаних між собою послідовно та підключених паралельно до катодів вхідних діодів 1, 2, для підключення анодів цих діодів 1, 2 відповідно до фаз мережі живлення, інший кінець первинної обмотки зварювального трансформатора 5 має вивід для підключення до нульового дроту мережі живлення, при цьому вторинна обмотка зварювального трансформатора 5 підключена паралельно через вихідний випрямляч 6 та послідовно через дросель 7 до клем для з’єднання з дуговим проміжком. Блок керування 9 з'єднаний з мережею живлення, ключами 3, 4 та кнопкою "Пуск" 10. Пристрій працює наступним чином. При натисканні кнопки "Пуск" 10 блок керування 9 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергово вмикання та вимикання ключів 3 та 4. При цьому, первинною обмоткою зварювального трансформатора 5 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 9, а амплітуда - вихідною напругою вхідних діодів 1 та 2. При надходженні керуючого імпульсу на ключ 3 він відкривається і струм починає рух колом: катод вхідного діода 1, ключ 3, первинна обмотка зварювального трансформатора 5, нульовий дріт мережі живлення. Після цього блок керування 9 забезпе чує закриття ключа 3 і вмикання ключа 4. При цьому струм в первинній обмотці зварювального трансформатора 5 змінює напрямок, перемагнічуючи магнітну систему і рухається колом: катод вхідного діода 2, ключ 4, первинна обмотка зварювального трансформатора 5, нульовий дріт мережі живлення. Імпульси змінного зварювального струму у вторинній обмотці зварювального трансформатора 5 випрямляються вихідним випрямлячем 6 і подаються послідовно через дросель 7 та клеми 8 на дуговий проміжок. Розмір зварювального струму може регулюватись ступнево - зміною вихідної напруги вхідних діодів 1 та 2 і плавно - зміною частоти надходження керуючих імпульсів, які генеруються блоком керування 9 та проміжком часу, на протязі якого кожний з ключів 3 та 4 знаходяться у відкритому стані. Завдяки такому з'єднанню зварювального трансформатора з ключами та вхідними діодами досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму зварювання під впливом збурюючих дій. Головною перевагою пропонованого винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Джерело живлення, що пропонується, може бути використано в усіх галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. Фіг. 2 43269 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
