Пристрій для дугового зварювання

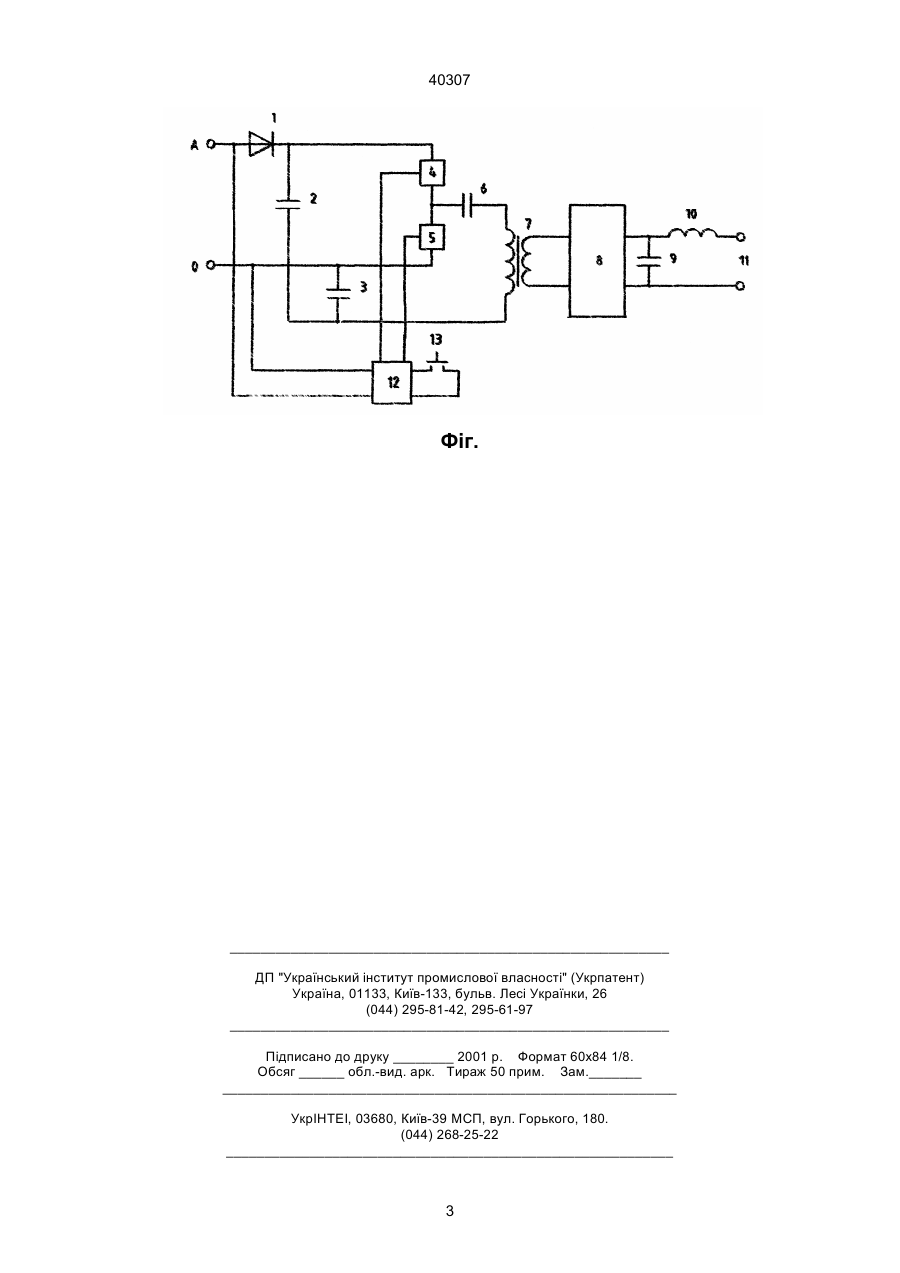

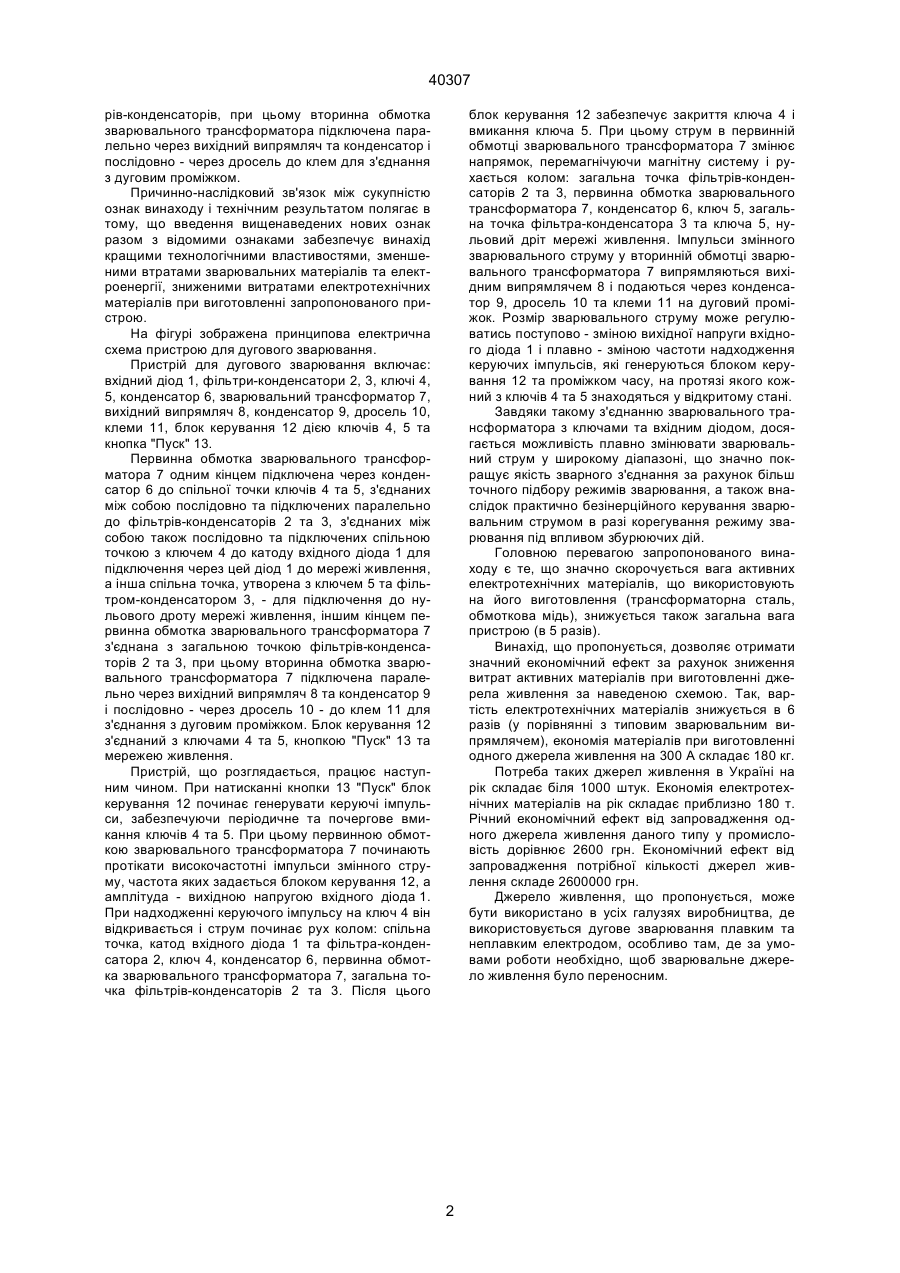

Пристрій для дугового зварювання, що містить вхідний діод для підключення до мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, конденсатори, вихідний випрямляч, дросель, клеми, який відрізняється тим, що первинна обмотка зварювального трансформатора одним кінцем підключена через конденса 40307 рів-конденсаторів, при цьому вторинна обмотка зварювального трансформатора підключена паралельно через вихідний випрямляч та конденсатор і послідовно - через дросель до клем для з'єднання з дуговим проміжком. Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом полягає в тому, що введення вищенаведених нових ознак разом з відомими ознаками забезпечує винахід кращими технологічними властивостями, зменшеними втратами зварювальних матеріалів та електроенергії, зниженими витратами електротехнічних матеріалів при виготовленні запропонованого пристрою. На фігурі зображена принципова електрична схема пристрою для дугового зварювання. Пристрій для дугового зварювання включає: вхідний діод 1, фільтри-конденсатори 2, 3, ключі 4, 5, конденсатор 6, зварювальний трансформатор 7, вихідний випрямляч 8, конденсатор 9, дросель 10, клеми 11, блок керування 12 дією ключів 4, 5 та кнопка "Пуск" 13. Первинна обмотка зварювального трансформатора 7 одним кінцем підключена через конденсатор 6 до спільної точки ключів 4 та 5, з'єднаних між собою послідовно та підключених паралельно до фільтрів-конденсаторів 2 та 3, з'єднаних між собою також послідовно та підключених спільною точкою з ключем 4 до катоду вхідного діода 1 для підключення через цей діод 1 до мережі живлення, а інша спільна точка, утворена з ключем 5 та фільтром-конденсатором 3, - для підключення до нульового дроту мережі живлення, іншим кінцем первинна обмотка зварювального трансформатора 7 з'єднана з загальною точкою фільтрів-конденсаторів 2 та 3, при цьому вторинна обмотка зварювального трансформатора 7 підключена паралельно через вихідний випрямляч 8 та конденсатор 9 і послідовно - через дросель 10 - до клем 11 для з'єднання з дуговим проміжком. Блок керування 12 з'єднаний з ключами 4 та 5, кнопкою "Пуск" 13 та мережею живлення. Пристрій, що розглядається, працює наступним чином. При натисканні кнопки 13 "Пуск" блок керування 12 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергове вмикання ключів 4 та 5. При цьому первинною обмоткою зварювального трансформатора 7 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 12, а амплітуда - вихідною напругою вхідного діода 1. При надходженні керуючого імпульсу на ключ 4 він відкривається і струм починає рух колом: спільна точка, катод вхідного діода 1 та фільтра-конденсатора 2, ключ 4, конденсатор 6, первинна обмотка зварювального трансформатора 7, загальна точка фільтрів-конденсаторів 2 та 3. Після цього блок керування 12 забезпечує закриття ключа 4 і вмикання ключа 5. При цьому струм в первинній обмотці зварювального трансформатора 7 змінює напрямок, перемагнічуючи магнітну систему і рухається колом: загальна точка фільтрів-конденсаторів 2 та 3, первинна обмотка зварювального трансформатора 7, конденсатор 6, ключ 5, загальна точка фільтра-конденсатора 3 та ключа 5, нульовий дріт мережі живлення. Імпульси змінного зварювального струму у вторинній обмотці зварювального трансформатора 7 випрямляються вихідним випрямлячем 8 і подаються через конденсатор 9, дросель 10 та клеми 11 на дуговий проміжок. Розмір зварювального струму може регулюватись поступово - зміною вихідної напруги вхідного діода 1 і плавно - зміною частоти надходження керуючих імпульсів, які генеруються блоком керування 12 та проміжком часу, на протязі якого кожний з ключів 4 та 5 знаходяться у відкритому стані. Завдяки такому з'єднанню зварювального трансформатора з ключами та вхідним діодом, досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму зварювання під впливом збурюючих дій. Головною перевагою запропонованого винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід, що пропонується, дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 6 разів (у порівнянні з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 300 А складає 180 кг. Потреба таких джерел живлення в Україні на рік складає біля 1000 штук. Економія електротехнічних матеріалів на рік складає приблизно 180 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2600 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 2600000 грн. Джерело живлення, що пропонується, може бути використано в усіх галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. 2 40307 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
