Пристрій для дугового зварювання

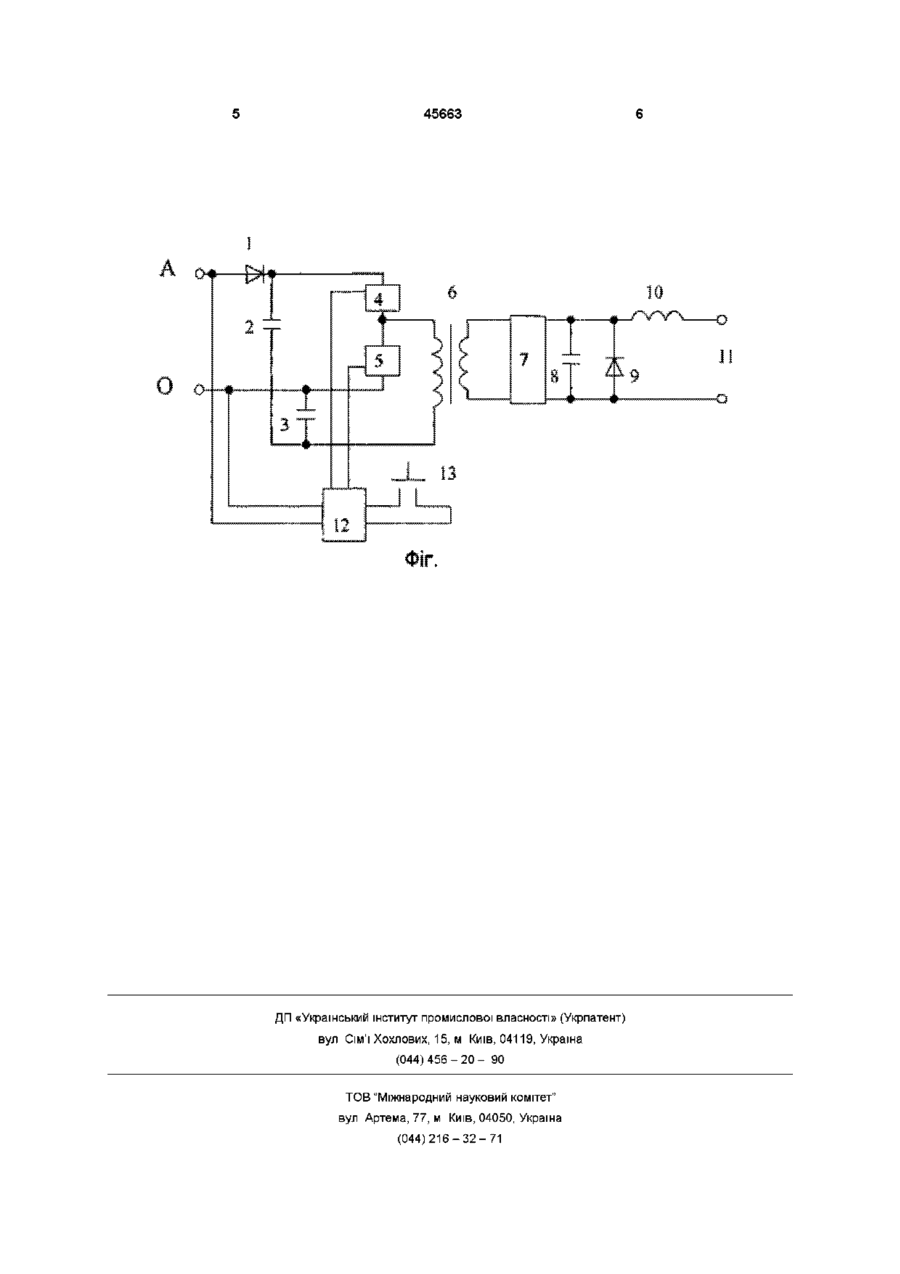

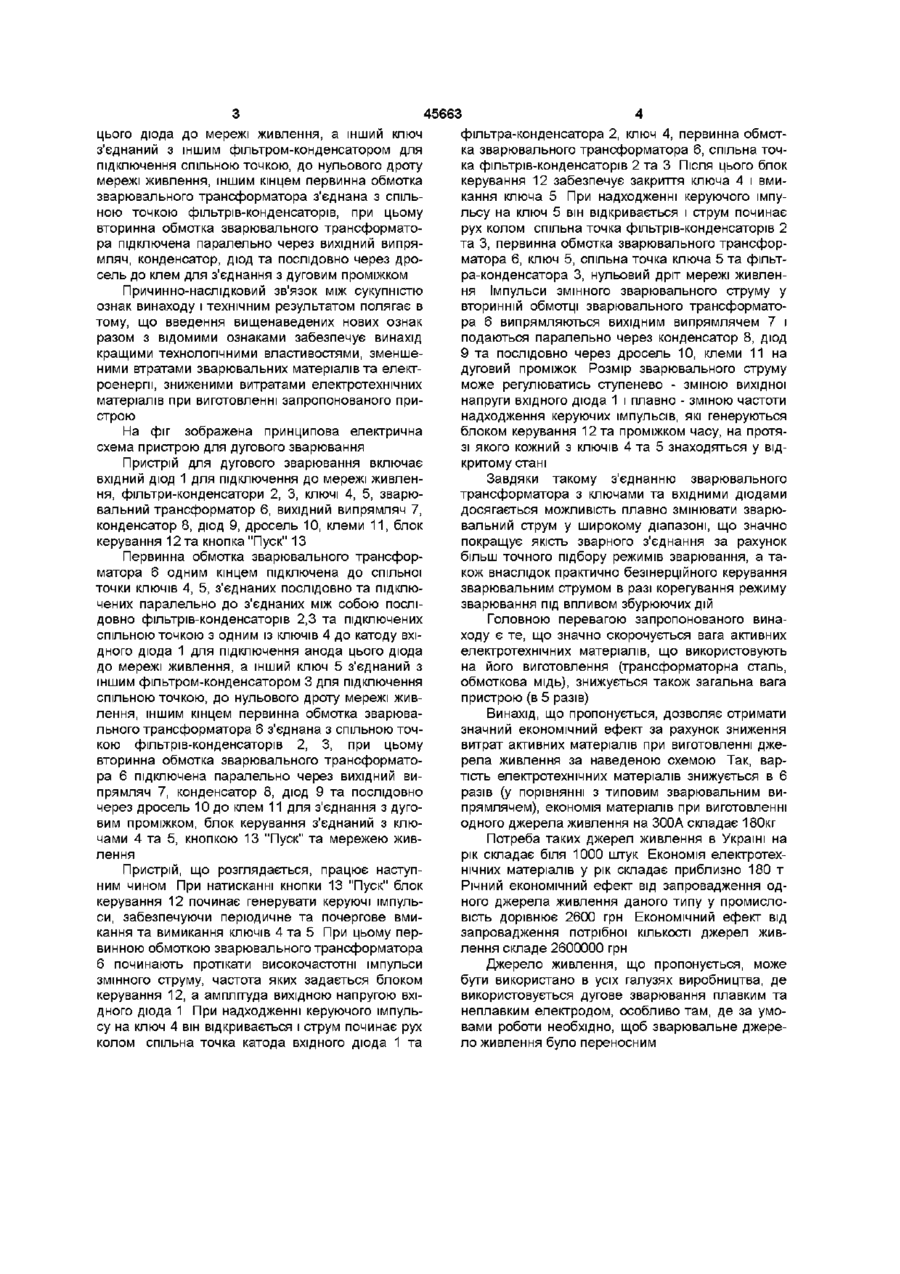

Пристій для дугового зварювання, що містить вхідний діод для підключення до мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, конденсатор, вихідний випрямляч, діод, дросель, клеми, який відрізняється тим, що первинна обмотка зварювального трансформатора одним кінцем підключена до спільної точки ключів, з єднаних послідовно та підключених паралельно до з'єднаних між собою послідовно фільтрів-конденсаторів та підключених спільною точкою з одним із ключів до катода вхідного діода для підключення анода цього діода до мережі живлення, а інший ключ з'єднаний з іншим фільтром-конденсатором для підключення спільною точкою, до нульового дроту мережі живлення, іншим кінцем первинна обмотка зварювального трансформатора з'єднана з спільною точкою фільтрів-конденсаторів, при цьому вторинна обмотка зварювального трансформатора підключена паралельно через вихідний випрямляч, конденсатор, діод та послідовно через дросель до клем для з'єднання з дуговим проміжком Винахід має відношення до дугового зварювання, зокрема до джерел живлення електричної зварювальної дуги постійним струмом Відомо пристрій, який забезпечує зварювання постійним струмом (Патон Б Е Технология электрической сварки металлов и сплавов плавлением - М "Машиностроение", 1974 -с 388) Вказаний пристрій складається зі зварювального трансформатора, блока вентилів, дроселя Однак подібним пристроям властиві висока вага та габарити зварювальний випрямляч на струм 300А важить біля 230кг Основна вага у вказаному пристрої припадає на зварювальний трансформатор, габарити та вага якого зумовлені стандартною частотою загальної мережі живлення (50Гц) і не можуть бути істотно зменшені при збереженні обумовлених вихідних параметрів Найбільш близьким за технічною суттю є пристрій на базі імпульсних перетворювачів постійного струму (А С СРСР №1293782 МКЛ3 В23К9/00 Пентегов І В та ін "Пристрій для дугового зварювання") Цей пристрій містить ВХІДНІ діоди для підключення до мережі живлення, фільтриконденсатори, ключі, конденсатор, зварювальний трансформатор, додаткові конденсатори, вихідний випрямляч, дросель, клеми Навантаження в даному пристрої повинно бути підключено послідов но через дві робочі конденсаторні батареї Недоліком цього пристрою є наявність додаткових конденсаторів, що призводить до неефективних втрат електроенергії, збільшення ваги та вартості пристрою, а головне - ускладнюється налагодження режимів роботи пристрою В основу винаходу поставлено задачу пристрій для дугового зварювання шляхом виключення додаткових конденсаторів та введенням нових зв'язків МІЖ елементами пристрою забезпечити покращеними технологічними властивостями, зменшеними втратами зварювальних матеріалів та електроенергії, а також зниженими витратами електротехнічних матеріалів при виготовленні запропонованого пристрою Поставлена задача досягається тим, що у запропонованому пристрої, який включає вхідний діод для підключення до мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, конденсатор, вихідний випрямляч діод, дросель, клеми, новим є те, що з пристрою виключено додаткові конденсатори, а первинна обмотка зварювального трансформатора одним кінцем підключена до спільної точки ключів, з'єднаних послідовно та підключених паралельно до з'єднаних між собою послідовно фільтрів-конденсаторів та підключених спільною точкою з одним із ключів до катоду вхідного діода для підключення анода СО (О (О Ю 45663 фільтра-конденсатора 2, ключ 4, первинна обмотцього діода до мережі живлення, а інший ключ ка зварювального трансформатора 6, спільна точз'єднаний з іншим фільтром-конденсатором для ка фільтрів-конденсаторів 2 та 3 Після цього блок підключення спільною точкою, до нульового дроту керування 12 забезпечує закриття ключа 4 і вмимережі живлення, іншим кінцем первинна обмотка кання ключа 5 При надходженні керуючого імпузварювального трансформатора з'єднана з спільльсу на ключ 5 він відкривається і струм починає ною точкою фільтрів-конденсаторів, при цьому рух колом спільна точка фільтрів-конденсаторів 2 вторинна обмотка зварювального трансформатота 3, первинна обмотка зварювального трансфорра підключена паралельно через вихідний випряматора 6, ключ 5, спільна точка ключа 5 та фільтмляч, конденсатор, діод та послідовно через дрора-конденсатора 3, нульовий дріт мережі живленсель до клем для з'єднання з дуговим проміжком ня Імпульси змінного зварювального струму у Причинно-наслідковий зв'язок між сукупністю вторинній обмотці зварювального трансформатоознак винаходу і технічним результатом полягає в ра 6 випрямляються вихідним випрямлячем 7 і тому, що введення вищенаведених нових ознак подаються паралельно через конденсатор 8, діод разом з відомими ознаками забезпечує винахід 9 та послідовно через дросель 10, клеми 11 на кращими технологічними властивостями, зменшедуговий проміжок Розмір зварювального струму ними втратами зварювальних матеріалів та електможе регулюватись ступенево - зміною вихідної роенергії, зниженими витратами електротехнічних напруги вхідного діода 1 і плавно - зміною частоти матеріалів при виготовленні запропонованого принадходження керуючих імпульсів, які генеруються строю блоком керування 12 та проміжком часу, на протяНа фіг зображена принципова електрична зі якого кожний з ключів 4 та 5 знаходяться у відсхема пристрою для дугового зварювання критому стані Пристрій для дугового зварювання включає вхідний діод 1 для підключення до мережі живленЗавдяки такому з'єднанню зварювального ня, фільтри-конденсатори 2, 3, ключі 4, 5, зварютрансформатора з ключами та вхідними діодами вальний трансформатор 6, вихідний випрямляч 7, досягається можливість плавно змінювати зварюконденсатор 8, діод 9, дросель 10, клеми 11, блок вальний струм у широкому діапазоні, що значно керування 12 та кнопка "Пуск" 13 покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а таПервинна обмотка зварювального трансфоркож внаслідок практично безінерціиного керування матора 6 одним кінцем підключена до спільної зварювальним струмом в разі корегування режиму точки ключів 4, 5, з'єднаних послідовно та підклюзварювання під впливом збурюючих дій чених паралельно до з'єднаних між собою послідовно фільтрів-конденсаторів 2,3 та підключених Головною перевагою запропонованого винаспільною точкою з одним із ключів 4 до катоду вхіходу є те, що значно скорочується вага активних дного діода 1 для підключення анода цього діода електротехнічних матеріалів, що використовують до мережі живлення, а інший ключ 5 з'єднаний з на його виготовлення (трансформаторна сталь, іншим фільтром-конденсатором 3 для підключення обмоткова мідь), знижується також загальна вага спільною точкою, до нульового дроту мережі живпристрою (в 5 разів) лення, іншим кінцем первинна обмотка зварюваВинахід, що пропонується, дозволяє отримати льного трансформатора 6 з'єднана з спільною точзначний економічний ефект за рахунок зниження кою фільтрів-конденсаторів 2, 3, при цьому витрат активних матеріалів при виготовленні джевторинна обмотка зварювального трансформаторела живлення за наведеною схемою Так, варра 6 підключена паралельно через вихідний витість електротехнічних матеріалів знижується в 6 прямляч 7, конденсатор 8, діод 9 та послідовно разів (у порівнянні з типовим зварювальним вичерез дросель 10 до клем 11 для з'єднання з дугопрямлячем), економія матеріалів при виготовленні вим проміжком, блок керування з'єднаний з клюодного джерела живлення на 300А складає 180кг чами 4 та 5, кнопкою 13 "Пуск" та мережею живПотреба таких джерел живлення в Україні на лення рік складає біля 1000 штук Економія електротехнічних матеріалів у рік складає приблизно 180 т Пристрій, що розглядається, працює наступРічний економічний ефект від запровадження одним чином При натисканні кнопки 13 "Пуск" блок ного джерела живлення даного типу у промислокерування 12 починає генерувати керуючі імпульвість дорівнює 2600 грн Економічний ефект від си, забезпечуючи періодичне та почергове вмизапровадження потрібної КІЛЬКОСТІ джерел живкання та вимикання ключів 4 та 5 При цьому перлення складе 2600000 грн винною обмоткою зварювального трансформатора 6 починають протікати високочастотні імпульси Джерело живлення, що пропонується, може змінного струму, частота яких задається блоком бути використано в усіх галузях виробництва, де керування 12, а амплітуда вихідною напругою вхівикористовується дугове зварювання плавким та дного діода 1 При надходженні керуючого імпульнеплавким електродом, особливо там, де за умосу на ключ 4 він відкривається і струм починає рух вами роботи необхідно, щоб зварювальне джереколом спільна точка катода вхідного діода 1 та ло живлення було переносним 45663 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
