Пристрій для дугового зварювання

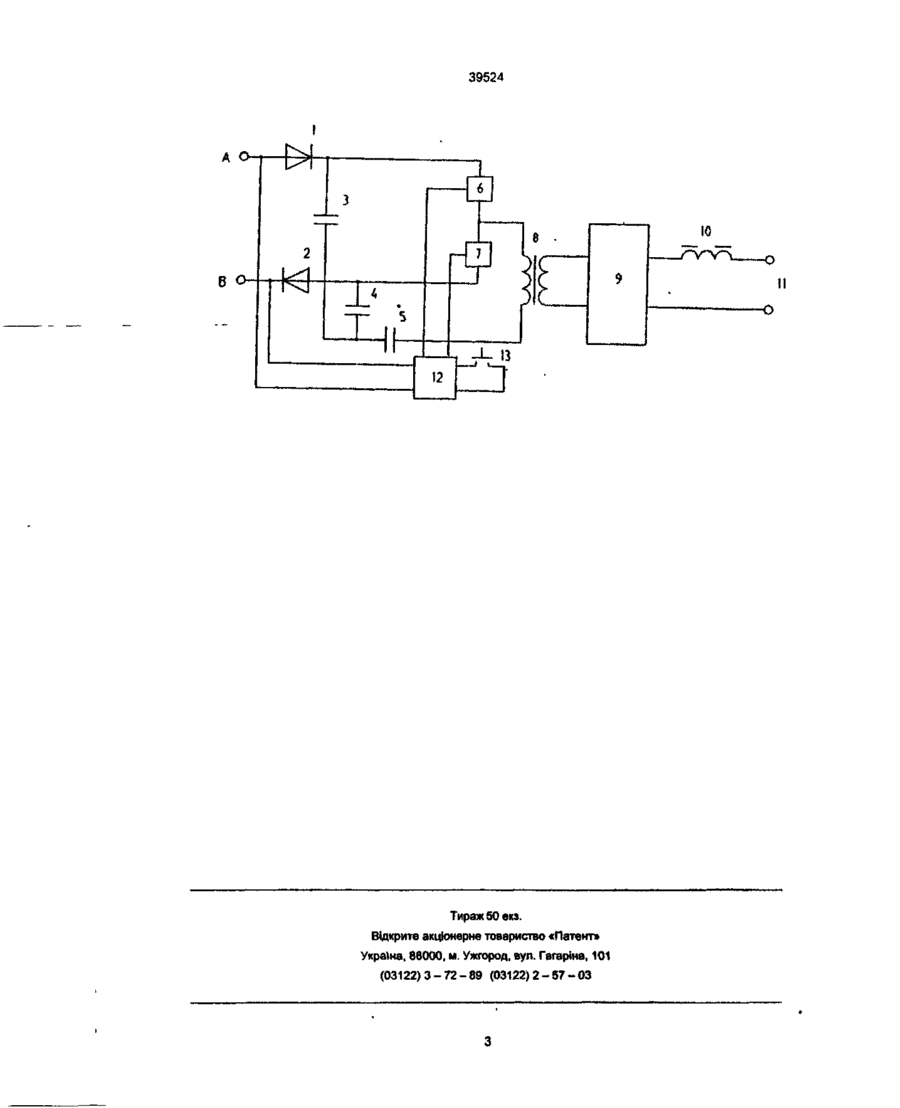

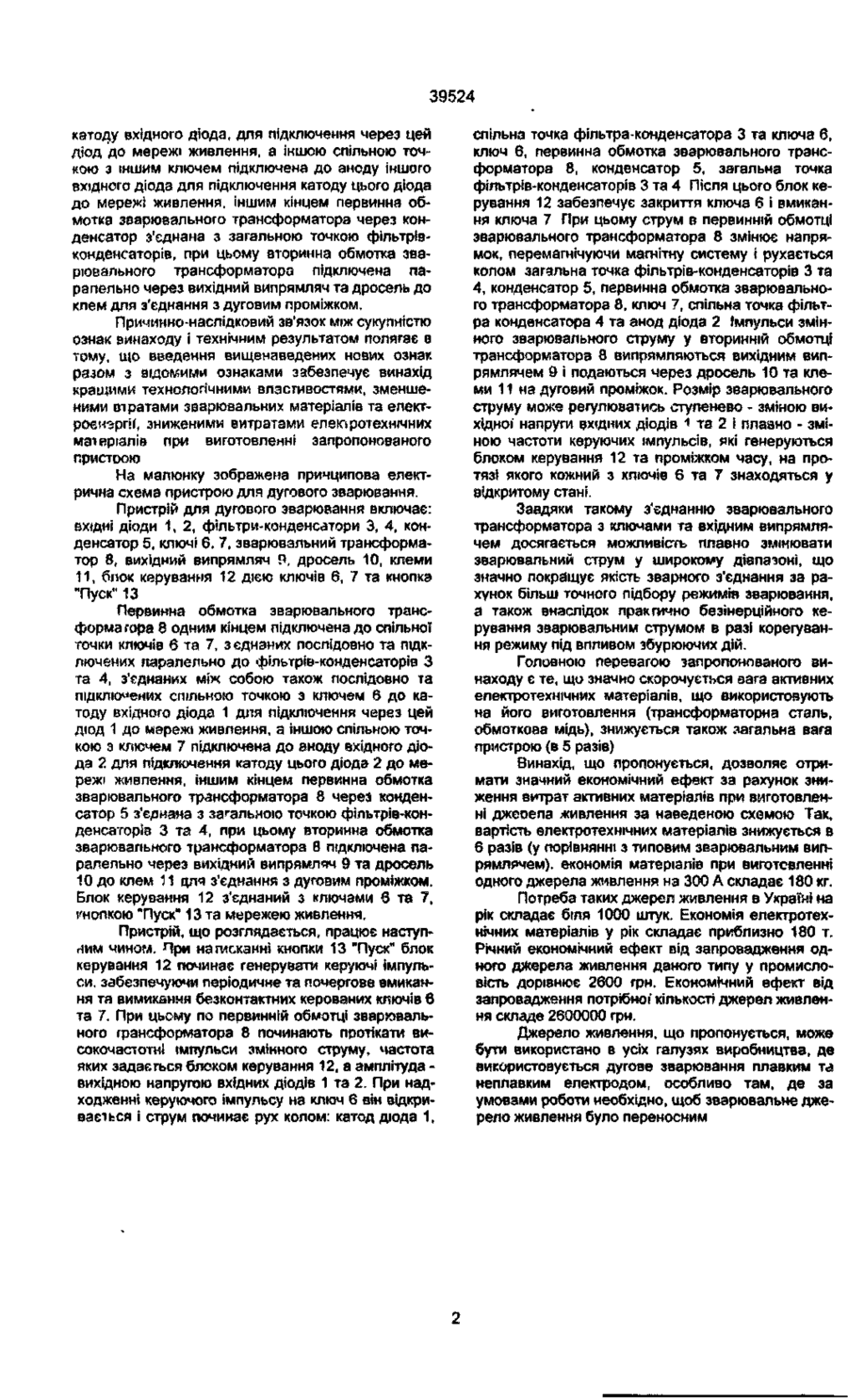

Пристрій для дугового зварювання, що містить вхідні діоди для підключення до мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, конденсатор, вихідний випрямляч, дросель, клеми, який відрізняється тим, що первинна обмотка зварювального трансформатора одним кінцем з'єднана зі Найбільш близьким за технічною суттю є пристрій на базі імпульсних перетворювачів постійного струму (АС. СРСР №1293782 МКЛ 3 : В23К9/00 Пентегов І.В. та ін. "Пристрій для дугового зварювання"). Цей пристрій містить вхідні діоди для підключення до мережі живлення, фільтрикондєнсатори, ключі, конденсатор, зварювальний трансформатор, додаткові конденсатори, вихідний випрямляч, дросель, клеми. Навантаження в да CM ю О) со вГ 39524 катоду вхідного діода, для підключення через цей діод до мережі живлення, а іншою спільною точкою з іншим ключем підключена до аноду іншого вхідного діода для підключення катоду цього діода до мережі живлення, іншим кінцем первинна обмотка зварювального трансформатора через конденсатор з'єднана з загальною точкою фільтрівконденсаторів, при цьому вторинна обмотка зварювального трансформатора підключена паралельно через вихідний випрямляч та дросель до клем для з'єднання з дуговим проміжком. Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом полягає в тому, що введення вищєнаведених нових ознак разом з відомими ознаками забезпечує винахід кращими технологічними властивостями, зменшеними втратами зварювальних матеріалів та електроенергії, зниженими витратами елекі ротехжчних матеріалів при виготовленні запропонованого присшою На малюнку зображена принципова електрична схема пристрою для дугового зварювання. Пристрій для дугового зварювання включає: вхідні діоди 1, 2, фільтри-конденсатори 3, 4, конденсатор 5, ключі 6, 7, зварювальний трансформатор 8, вихідний випрямляч 9, дросель 10, клеми 11, блок керування 12 дією ключів б, 7 та кнопка "Пуск" 13 Первинна обмотка зварювального трансформа гора 8 одним кінцем підключена до спільної точки ключів 6 та 7, з єднаних послідовно та підключених паралельно до фільтрів-конденсаторів З та 4, з'єднаних між собою також послідовно та підключених спільною точкою з ключем 8 до катоду вхідного діода 1 для підключення через цей діод 1 до мережі живлення, а іншою спільною точкою з ключем 7 підключена до аноду вхідного діода 2 для підключення катоду цього діода 2 до мережі живлення, іншим кінцем первинна обмотка зварювального трансформатора 8 через конденсатор 5 з'єднана з загальною точкою фільтрів-конденсаторіа 3 та 4, при цьому вторинна обмотка зварювального трансформатора 8 підключена паралельно через вихідний випрямляч 9 та дросель 10 до клем 11 цля з'єднання з дуговим проміжком. Блок керування 12 з'єднаний з ключами 6 та 7, кнопкою "Пуск" 13 та мережею живлення. Пристрій, що розглядається, працює наступним чиногл. При на тисканні кнопки 13 "Пуск" блок керування 12 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергове вмикання та вимиканий безконтактних керованих ключів 6 та 7. При цьому по первинній обмотці зварювального трансформатора 8 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 12, а амплітуда вихідною напругою вхідних діодів 1 та 2. При надходженні керуючого імпульсу на ключ 6 він відкриває! ься і струм починає рух колом: катод дюда 1, спільна точка фільтра-конденсатора 3 та ключа 6, ключ 6, первинна обмотка зварювального трансформатора 8, конденсатор 5, загальна точка фільтрів-конденсаторів 3 та 4 Після цього блок керування 12 забезпечує закриття ключа 6 і вмикання ключа 7 При цьому струм в первинній обмотці зварювального трансформатора 8 змінює напрямок, перемагнічуючи магнітну систему і рухається колом загальна точка фільтрів-конденсаторів 3 та 4, конденсатор 5, первинна обмотка зварювального трансформатора 8, ключ 7, спільна точка фільтра конденсатора 4 та анод діода 2 Імпульси змінного зварювального струму у вторинній обмотці трансформатора 8 випрямляються вихідним випрямлячем 9 і подаються через дросель 10 та клеми 11 на дуговий проміжок. Розмір зварювального струму може регулюватись ступенево - зміною вихідної' напруги вхідних діодів 1 та 2 і плаано - зміною частоти керуючих імпульсів, які генеруються блоком керування 12 та проміжком часу, на протязі якого кожний з ключів 6 та 7 знаходяться у відкритому стані. Завдяки такому з'єднанню зварювального трансформатора з ключами та вхідним випрямлячем досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Головною перевагою запропонованого винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів) Винахід, що пропонується, дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джєоела живлення за наведеною схемою Так, вартість електротехнічних матеріалів знижується в в разів (у порівнянні з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 300 А складає 180 кг. Потреба таких джерел живлення в Україні на рік складає біля 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 180 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2600 грн. Економічний ефект від запровадження потрібної' кількості джерел живлення складе 2600000 грн. Джерело живлення, що пропонується, може бути використано в усіх галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним 39524 А О 10 В О О Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
