Спосіб регулювання подачі відцентрового насоса в гідравлічному контурі

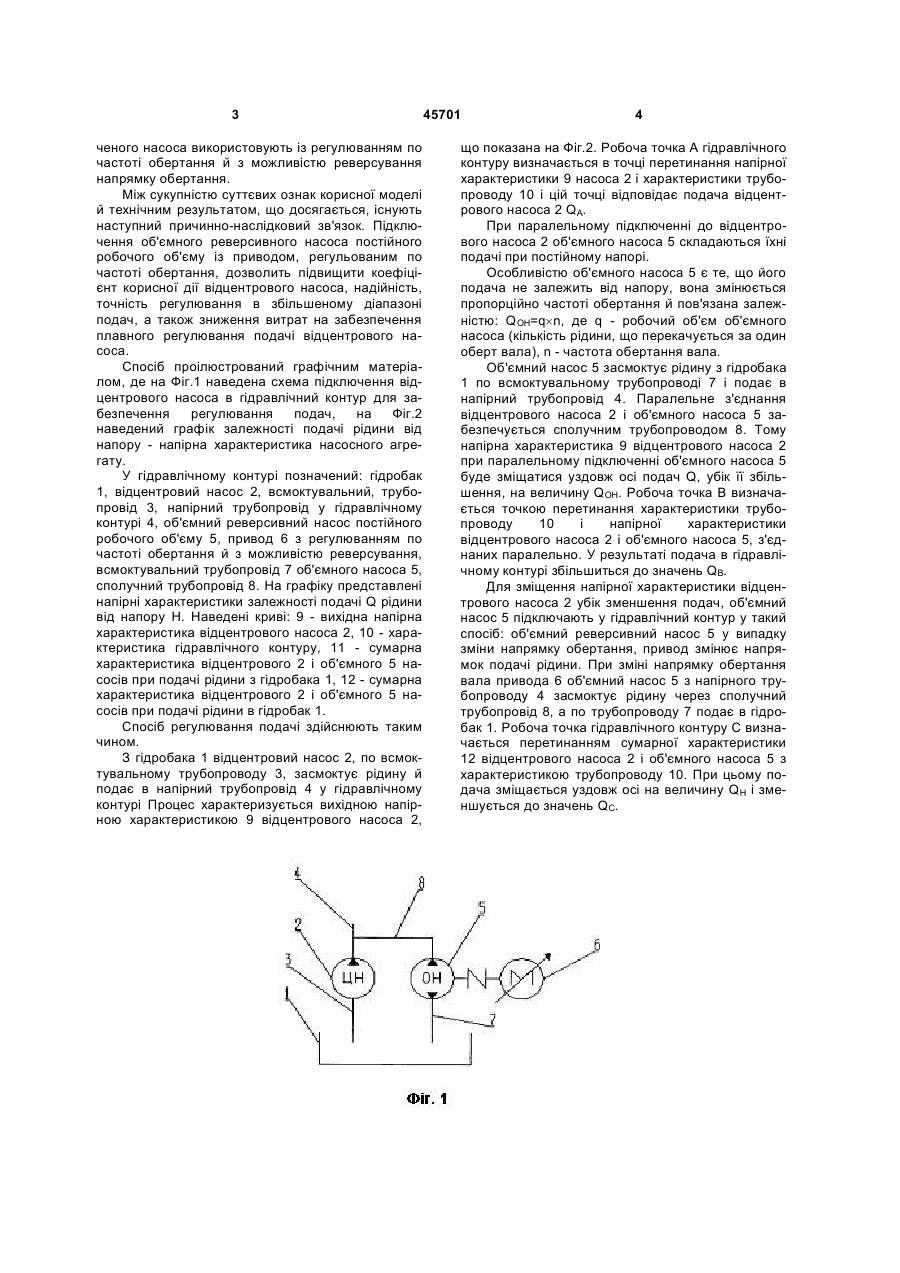

Спосіб регулювання подачі відцентрового насоса в гідравлічному контурі, що включає паралельне підключення в контур щонайменше одного насоса із приводом, який відрізняється тим, що як насос із приводом використовують об'ємний реверсивний насос постійного робочого об'єму, привод підключеного насоса використовують із регулюванням по частоті обертання й з можливістю реверсування напрямку обертання. (19) (21) u200904868 (22) 18.05.2009 (24) 25.11.2009 (46) 25.11.2009, Бюл.№ 22, 2009 р. (72) НІКОЛЕНКО ІЛЛЯ ВІКТОРОВИЧ, КАРПАЧОВА КАТЕРИНА ГЕННАДІЙОВНА, КУХТІН ЮРІЙ ОЛЕКСАНДРОВИЧ (73) НАЦІОНАЛЬНА АКАДЕМІЯ ПРИРОДООХОРОННОГО ТА КУРОРТНОГО БУДІВНИЦТВА 3 ченого насоса використовують із регулюванням по частоті обертання й з можливістю реверсування напрямку обертання. Між сукупністю суттєвих ознак корисної моделі й технічним результатом, що досягається, існують наступний причинно-наслідковий зв'язок. Підключення об'ємного реверсивного насоса постійного робочого об'єму із приводом, регульованим по частоті обертання, дозволить підвищити коефіцієнт корисної дії відцентрового насоса, надійність, точність регулювання в збільшеному діапазоні подач, а також зниження витрат на забезпечення плавного регулювання подачі відцентрового насоса. Спосіб проілюстрований графічним матеріалом, де на Фіг.1 наведена схема підключення відцентрового насоса в гідравлічний контур для забезпечення регулювання подач, на Фіг.2 наведений графік залежності подачі рідини від напору - напірна характеристика насосного агрегату. У гідравлічному контурі позначений: гідробак 1, відцентровий насос 2, всмоктувальний, трубопровід 3, напірний трубопровід у гідравлічному контурі 4, об'ємний реверсивний насос постійного робочого об'єму 5, привод 6 з регулюванням по частоті обертання й з можливістю реверсування, всмоктувальний трубопровід 7 об'ємного насоса 5, сполучний трубопровід 8. На графіку представлені напірні характеристики залежності подачі Q рідини від напору Н. Наведені криві: 9 - вихідна напірна характеристика відцентрового насоса 2, 10 - характеристика гідравлічного контуру, 11 - сумарна характеристика відцентрового 2 і об'ємного 5 насосів при подачі рідини з гідробака 1, 12 - сумарна характеристика відцентрового 2 і об'ємного 5 насосів при подачі рідини в гідробак 1. Спосіб регулювання подачі здійснюють таким чином. З гідробака 1 відцентровий насос 2, по всмоктувальному трубопроводу 3, засмоктує рідину й подає в напірний трубопровід 4 у гідравлічному контурі Процес характеризується вихідною напірною характеристикою 9 відцентрового насоса 2, 45701 4 що показана на Фіг.2. Робоча точка А гідравлічного контуру визначається в точці перетинання напірної характеристики 9 насоса 2 і характеристики трубопроводу 10 і цій точці відповідає подача відцентрового насоса 2 QA. При паралельному підключенні до відцентрового насоса 2 об'ємного насоса 5 складаються їхні подачі при постійному напорі. Особливістю об'ємного насоса 5 є те, що його подача не залежить від напору, вона змінюється пропорційно частоті обертання й пов'язана залежністю: QOH=q´n, де q - робочий об'єм об'ємного насоса (кількість рідини, що перекачується за один оберт вала), n - частота обертання вала. Об'ємний насос 5 засмоктує рідину з гідробака 1 по всмоктувальному трубопроводі 7 і подає в напірний трубопровід 4. Паралельне з'єднання відцентрового насоса 2 і об'ємного насоса 5 забезпечується сполучним трубопроводом 8. Тому напірна характеристика 9 відцентрового насоса 2 при паралельному підключенні об'ємного насоса 5 буде зміщатися уздовж осі подач Q, убік її збільшення, на величину QOH. Робоча точка В визначається точкою перетинання характеристики трубопроводу 10 і напірної характеристики відцентрового насоса 2 і об'ємного насоса 5, з'єднаних паралельно. У результаті подача в гідравлічному контурі збільшиться до значень QB. Для зміщення напірної характеристики відцентрового насоса 2 убік зменшення подач, об'ємний насос 5 підключають у гідравлічний контур у такий спосіб: об'ємний реверсивний насос 5 у випадку зміни напрямку обертання, привод змінює напрямок подачі рідини. При зміні напрямку обертання вала привода 6 об'ємний насос 5 з напірного трубопроводу 4 засмоктує рідину через сполучний трубопровід 8, а по трубопроводу 7 подає в гідробак 1. Робоча точка гідравлічного контуру С визначається перетинанням сумарної характеристики 12 відцентрового насоса 2 і об'ємного насоса 5 з характеристикою трубопроводу 10. При цьому подача зміщається уздовж осі на величину QH і зменшується до значень QC. 5 Комп’ютерна верстка Л. Ціхановська 45701 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
