F04D 9/00 — Заливка; запобігання кавітації

Номер патенту: 81135

Опубліковано: 25.06.2013

Автор: Буімов Олександр Михайлович

МПК: F04D 9/00

Мітки: станція, вакуумна, насосна

Формула / Реферат:

Вакуумна насосна станція, що містить відцентровий насос, підвідний та відвідний трубопроводи, яка відрізняється тим, що вона додатково забезпечена вакуумною ємністю, верхня частина якої з'єднана з підвідним трубопроводом, а нижня частина з'єднана з відцентровим насосом.

Номер патенту: 80104

Опубліковано: 13.05.2013

Автор: Буімов Олександр Михайлович

МПК: F04D 9/00

Мітки: вакуумна, насосна, станція

Формула / Реферат:

Вакуумна насосна станція, що містить відцентровий насос, підвідний та відвідний трубопроводи, яка відрізняється тим, що вона додатково забезпечена вакуумною ємністю, усередині якої розташований відцентровий заглибний насос, а підвідний і відвідний трубопроводи з'єднані з верхньою частиною вакуумної ємності, при цьому вакуумна ємність, підвідний і відвідний трубопроводи розташовані нижче рівня землі на глибині нижче рівня промерзання, а вхід...

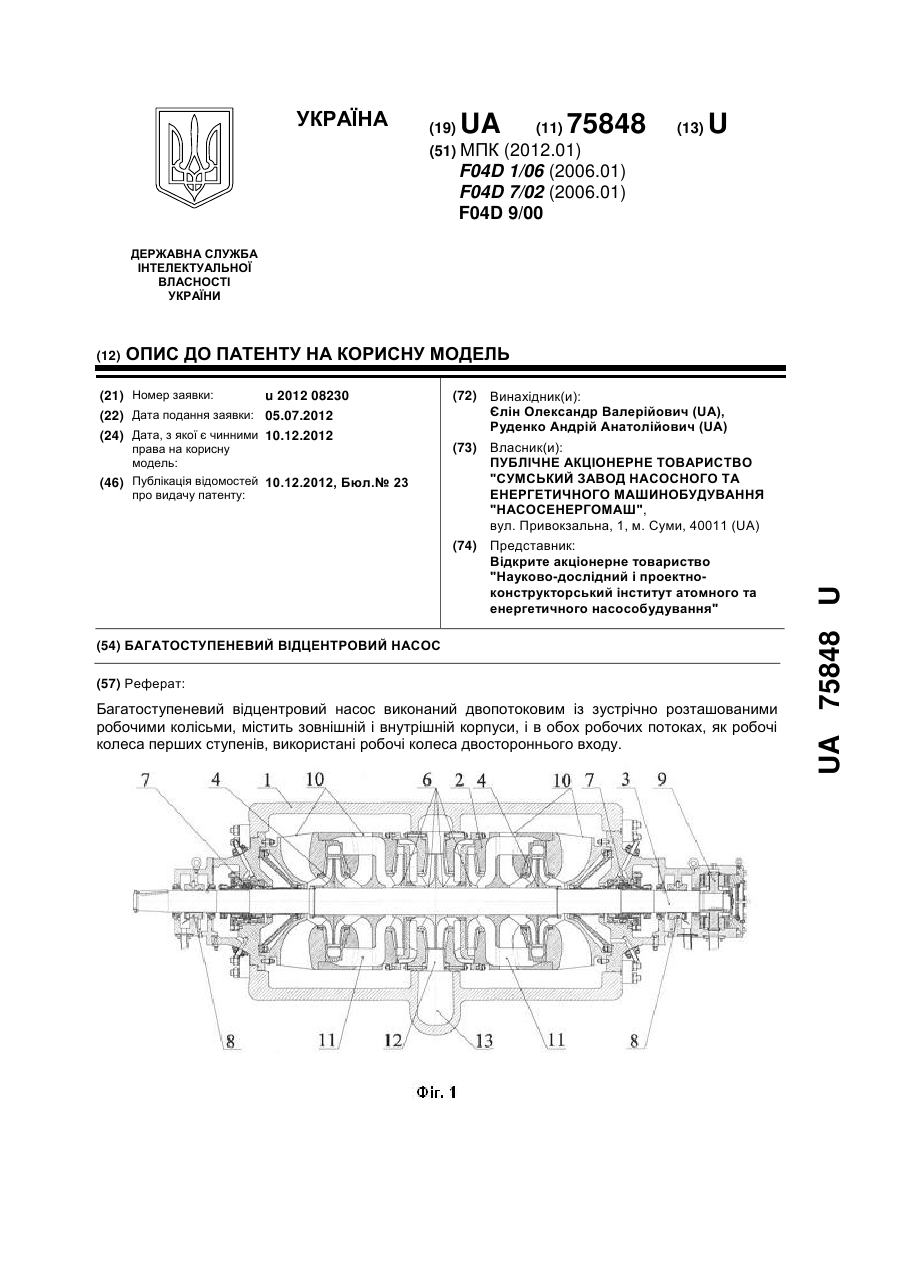

Номер патенту: 75848

Опубліковано: 10.12.2012

Автори: Єлін Олександр Валерійович, Руденко Андрій Анатолійович

МПК: F04D 9/00, F04D 1/06, F04D 7/02 ...

Мітки: відцентровий, насос, багатоступеневий

Формула / Реферат:

1. Багатоступеневий відцентровий насос, виконаний двопотоковим із зустрічно розташованими робочими колісьми, що містить зовнішній і внутрішній корпуси, який відрізняється тим, що в обох робочих потоках, як робочі колеса перших ступенів, використані робочі колеса двостороннього входу.2. Насос за п. 1, який відрізняється тим, що перед робочими колісьми перших ступенів розміщені передвключені осьові колеса.

Номер патенту: 71129

Опубліковано: 10.07.2012

Автори: Медведовський Євген Валерійович, Медведовський Валерій Володимирович, Срібнюк Степан Михайлович, Чаленко Катерина Олексіївна

МПК: E03B 3/04, F04D 9/00

Мітки: захисту, спосіб, насоса, засмоктування, повітря

Формула / Реферат:

Спосіб захисту насоса від засмоктування повітря через закручування потоку рідини перед підходом її до всмоктувального отвору, який відрізняється тим, що на вході до вказаного отвору створюються умови, за яких коловий вихровий потік розрізається на окремі струминні потоки перпендикулярного напрямку до цього колового руху вихрового потоку, що розташовані по контуру вхідної воронки.

Номер патенту: 69197

Опубліковано: 25.04.2012

Автори: Єлін Олександр Валерійович, Єлін Валерій Костянтинович, Давиденко Андрій Костянтинович

МПК: F04D 1/06, F04D 9/00

Мітки: насос, бустерним, відцентровий, передвключеним, багатоступеневий, пристроєм

Формула / Реферат:

1. Багатоступеневий відцентровий насос із передвключеним (бустерним) пристроєм, що містить напірну й вхідну кришки, корпус секційного типу з напрямними апаратами й робочими колесами, установленими на валу, що спирається на підшипники ковзання, який відрізняється тим, що передвключений пристрій утворений передвключеним осьовим колесом і лопатним напрямним апаратом і встановлений на вході в насос у вхідній кришці, пристрій, що підводить рідину...

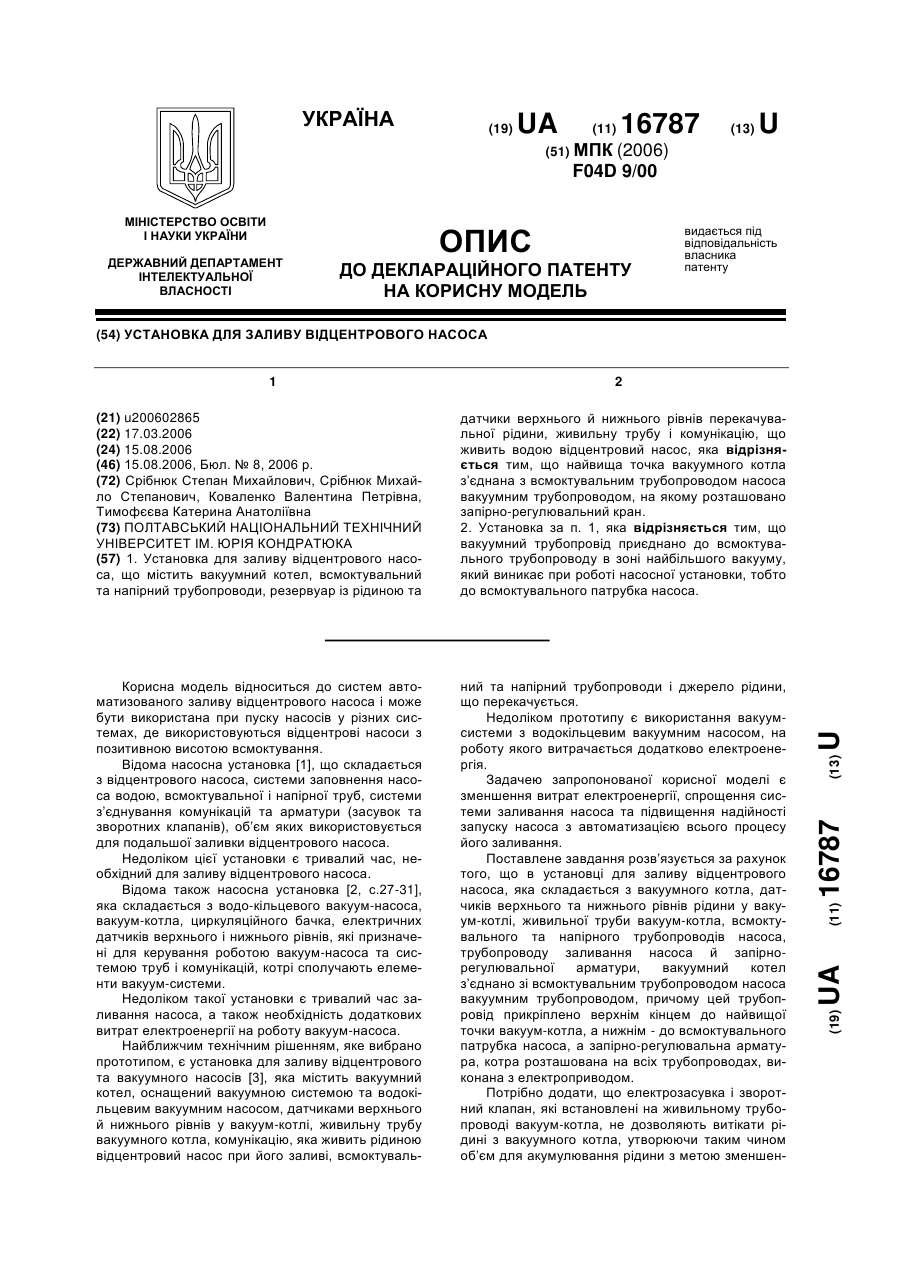

Номер патенту: 16787

Опубліковано: 15.08.2006

Автори: Срібнюк Михайло Степанович, Срібнюк Степан Михайлович, Тимофєєва Катерина Анатоліївна, Коваленко Валентина Петрівна

МПК: F04D 9/00

Мітки: відцентрового, установка, насоса, заливу

Формула / Реферат:

1. Установка для заливу відцентрового насоса, що містить вакуумний котел, всмоктувальний та напірний трубопроводи, резервуар із рідиною та датчики верхнього й нижнього рівнів перекачувальної рідини, живильну трубу і комунікацію, що живить водою відцентровий насос, яка відрізняється тим, що найвища точка вакуумного котла з’єднана з всмоктувальним трубопроводом насоса вакуумним трубопроводом, на якому розташовано запірно-регулювальний...

Номер патенту: 10946

Опубліковано: 15.12.2005

Автори: Візенков Григорій Васильович, Авдєєнко Володимир Петрович, Куценко Валентина Олександрівна, Жуков Валентин Михайлович, Скриннік Юрій Ніколаєвіч

МПК: F04D 29/66, F04D 9/00

Мітки: шнековідцентровий, насос

Формула / Реферат:

Шнековідцентровий насос, що містить розташовані в корпусі передвключене осьове колесо і встановлене перед ним на одному валу додаткове осьове колесо, розташоване перед вхідним патрубком корпусу, який відрізняється тим, що передвключене осьове колесо складається з втулки, на поверхні якої виконана гвинтова лопать, перпендикулярна поверхні втулки, а перед зоною кавітаційного руйнування на тильній поверхні лопаті виконаний виступ, що має...

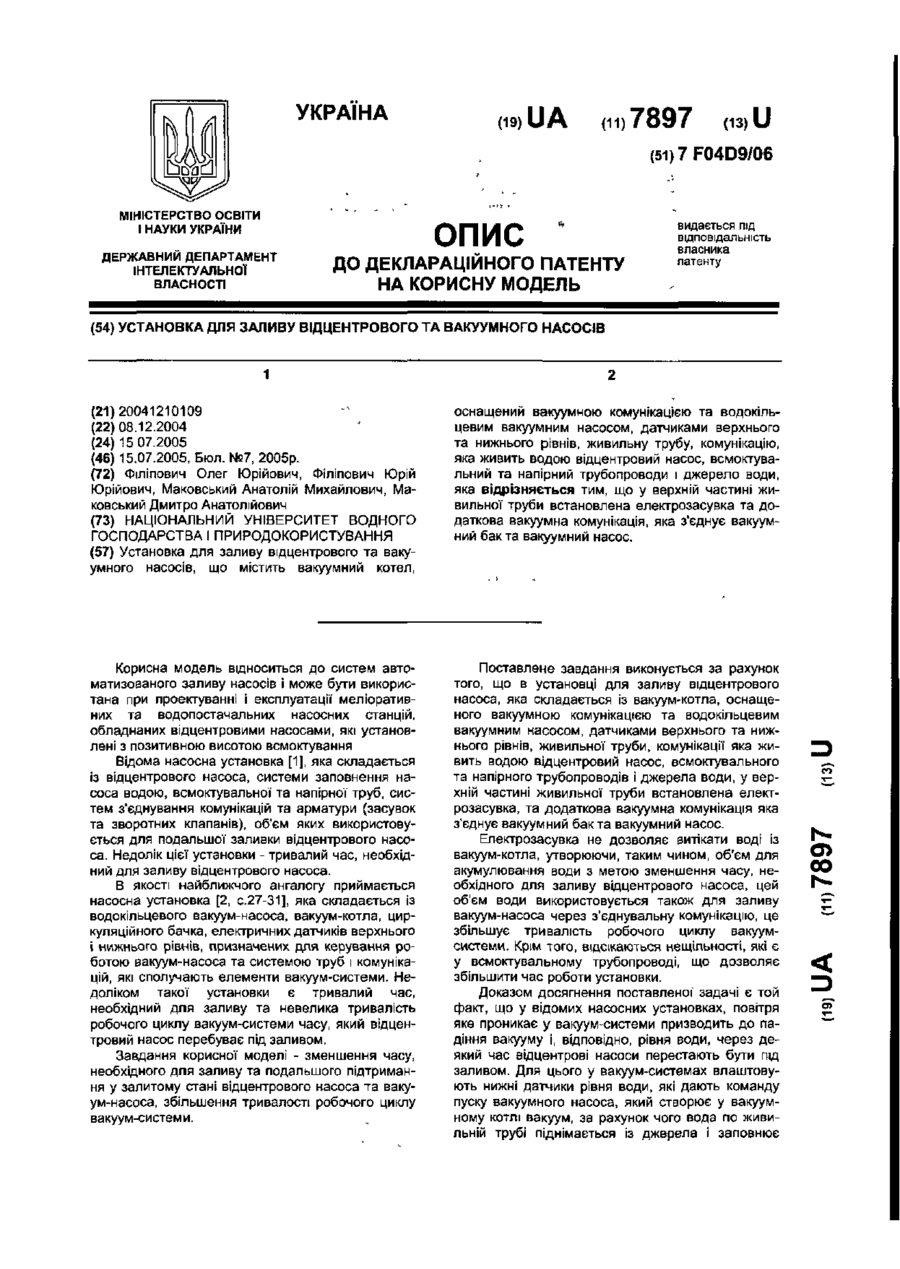

Номер патенту: 7897

Опубліковано: 15.07.2005

Автори: Маковський Анатолій Михайлович, Філіпович Юрій Юрійович, Філіпович Олег Юрійович, Маковський Дмитро Анатолійович

МПК: F04D 9/00

Мітки: установка, вакуумного, відцентрового, заливу, насосів

Формула / Реферат:

Установка для заливу відцентрового та вакуумного насосів, що містить вакуумний котел, оснащений вакуумною комунікацією та водокільцевим вакуумним насосом, датчиками верхнього та нижнього рівнів, живильну трубу, комунікацію, яка живить водою відцентровий насос, всмоктувальний та напірний трубопроводи і джерело води, яка відрізняється тим, що у верхній частині живильної труби встановлена електрозасувка та додаткова вакуумна комунікація, яка...

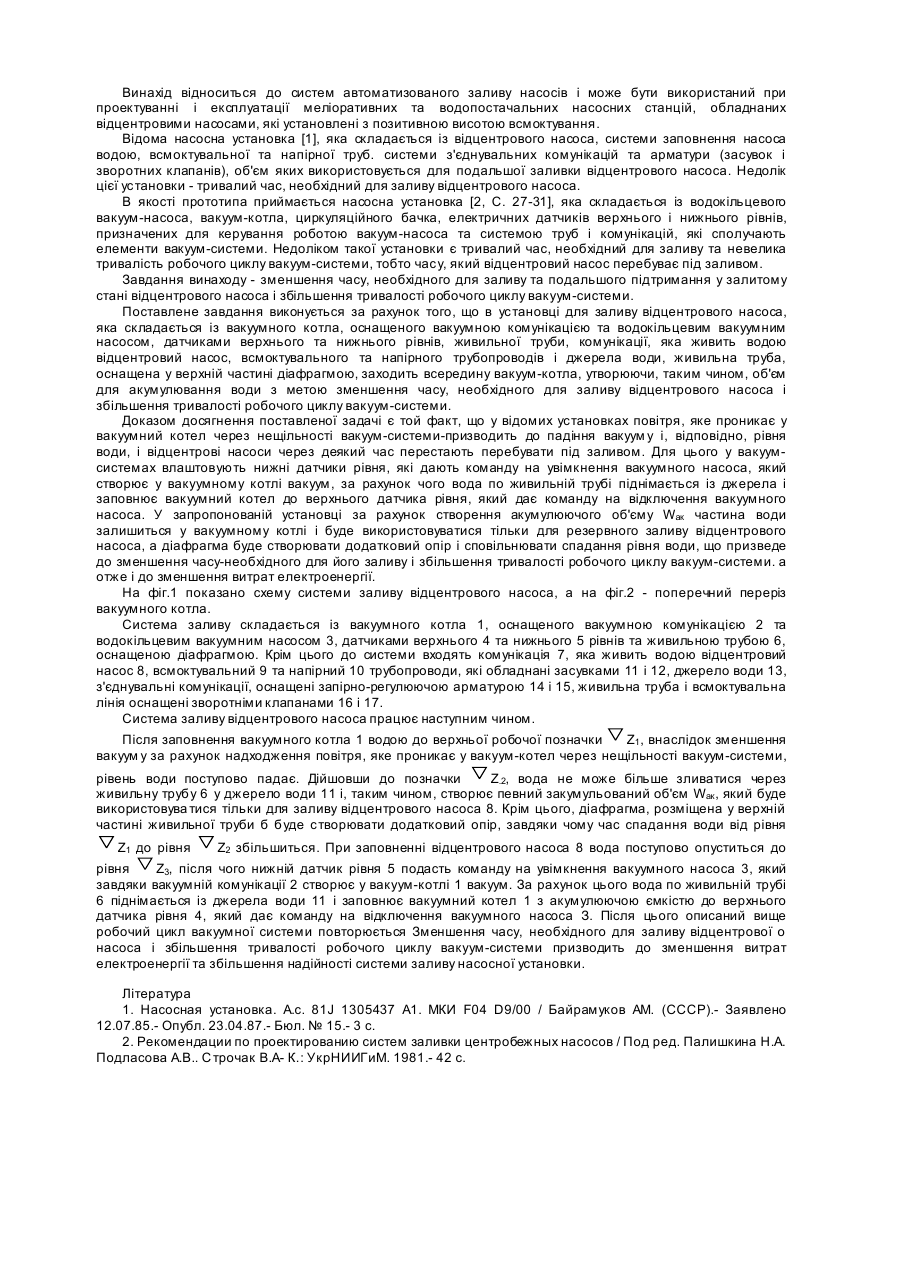

Номер патенту: 64116

Опубліковано: 16.02.2004

Автори: Філіпович Юрій Юрійович, Філіпович Олег Юрійович, Маковський Анатолій Михайлович, Маковський Дмитро Анатолійович

МПК: F04D 9/00

Мітки: установка, насоса, заливу, відцентрового

Формула / Реферат:

Установка для заливу відцентрового насоса, яка складається із вакуумного котла, оснащеного вакуумною комунікацією та водокільцевим вакуумним насосом, датчиками верхнього та нижнього рівнів, живильних труб, комунікації, яка живить водою відцентровий насос, всмоктувального та напірного трубопроводів і джерела води, яка відрізняється тим, що живильна труба, яка оснащена у верхній частині діафрагмою, заходить всередину вакуум-котла.

Номер патенту: 34202

Опубліковано: 15.02.2001

Автор: Філіпович Юрій Юрійович

МПК: F04D 9/00

Мітки: водоповітряний, ежектор

Текст:

...99063307 (22) 15.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Філіпович Юрій Юрійович 34202 . __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______...

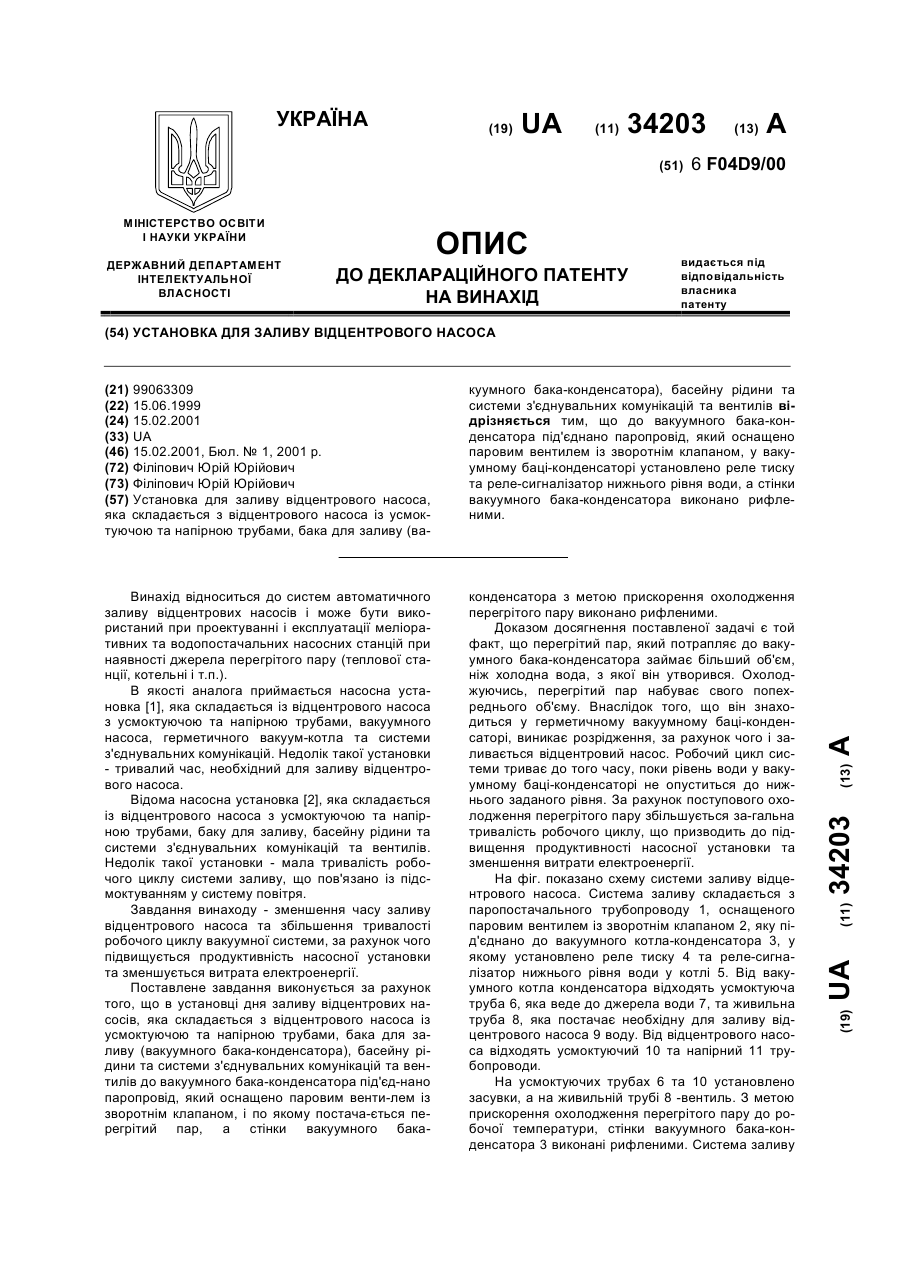

Номер патенту: 34203

Опубліковано: 15.02.2001

Автор: Філіпович Юрій Юрійович

МПК: F04D 9/00

Мітки: заливу, насоса, відцентрового, установка

Текст:

...повітря, внаслідок чого рівень води у вакуумному баці-конденсаторі 3 буде понижуватися. При досягненні ниж нього установленого рівня води вмикається релесигналізатор рівня води у котлі 5 і дає команду на заповнення вакуумного бака-конденсатора 3 новою порцією перегрітого пару. Збільшення тривалості робочого часу можливе за рахунок поступового охолодження перегрітого пару. З цією метою стінки вакуумного бака-конденсатора виконано...

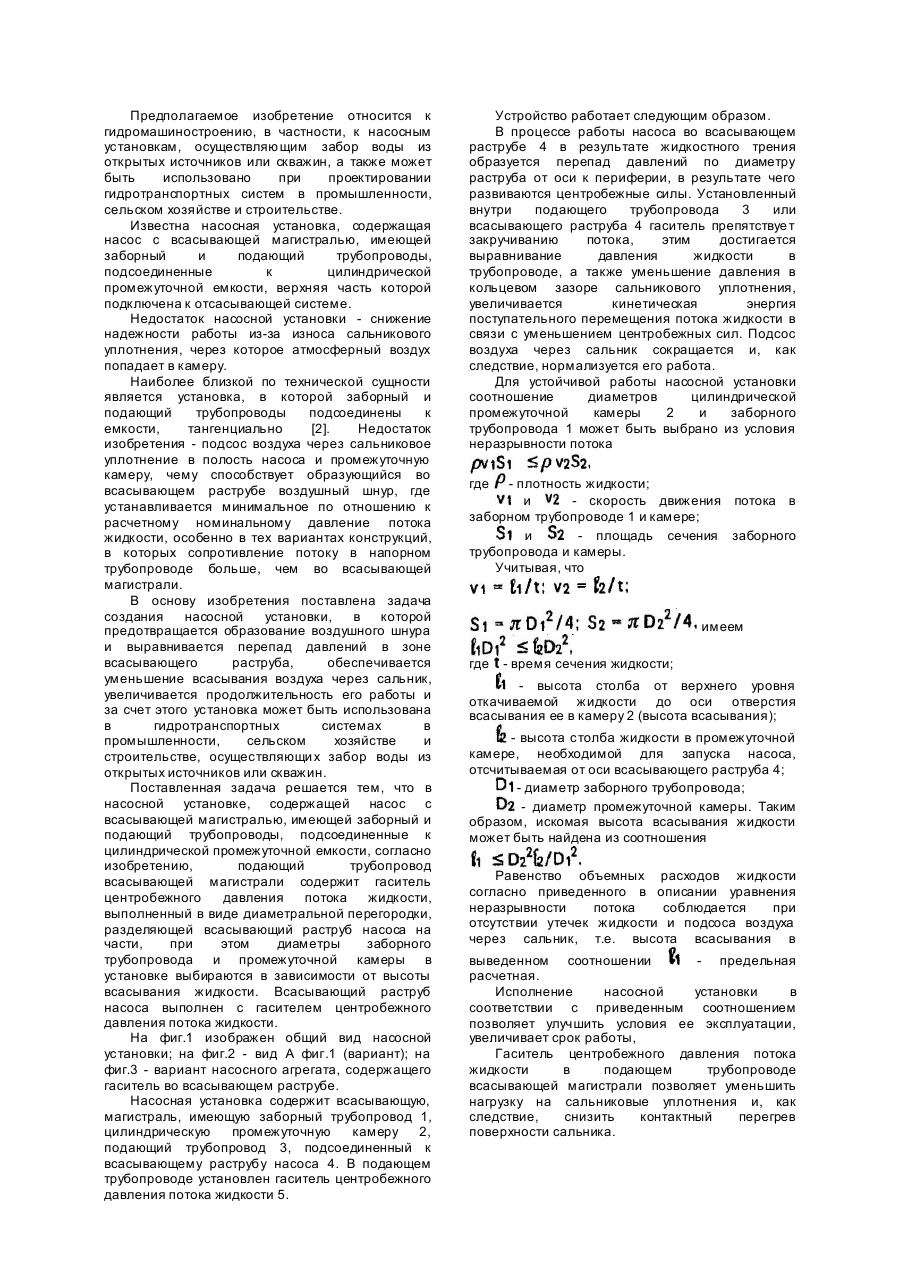

Номер патенту: 14718

Опубліковано: 04.02.1997

Автори: Богатирева Грета Матвіівна, Богатирев Лев Сергійович

МПК: F04D 9/00

Мітки: hасосhа, устаhовка

Формула / Реферат:

1. Насосная установка, содержащая насос с всасывающей магистралью, имеющая заборный и подающий трубопроводы, подсоединенные к цилиндрической промежуточной камере, отличающаяся тем, что, с целью уменьшения всасывания воздуха через сальник и увеличения продолжительности его работы, подающий трубопровод всасывающей магистрали содержит гаситель центробежного давления потока жидкости, выполненный в виде диаметральной перегородки, разделяющей...
