Спосіб виготовлення порожнистих деталей
Номер патенту: 45702
Опубліковано: 25.11.2009
Автори: Жбанков Ярослав Геннадійович, Алієва Лєйла Іграмотдинівна, Алієв Іграмотдін Серажутдінович
Формула / Реферат
Спосіб виготовлення порожнистих деталей, який полягає в радіально-прямому видавлюванні із порожнистої заготовки на рухливій оправці, який відрізняється тим, що спочатку виконується радіально-пряме видавлювання порожнистої заготовки із ступінчатою внутрішньою поверхнею, потім напівфабрикат встановлюється в штамп із роз'ємними уздовж осі симетрії напівфабрикату матрицями з протяжкою циліндричною оправкою внутрішньої поверхні напівфабрикату.
Текст

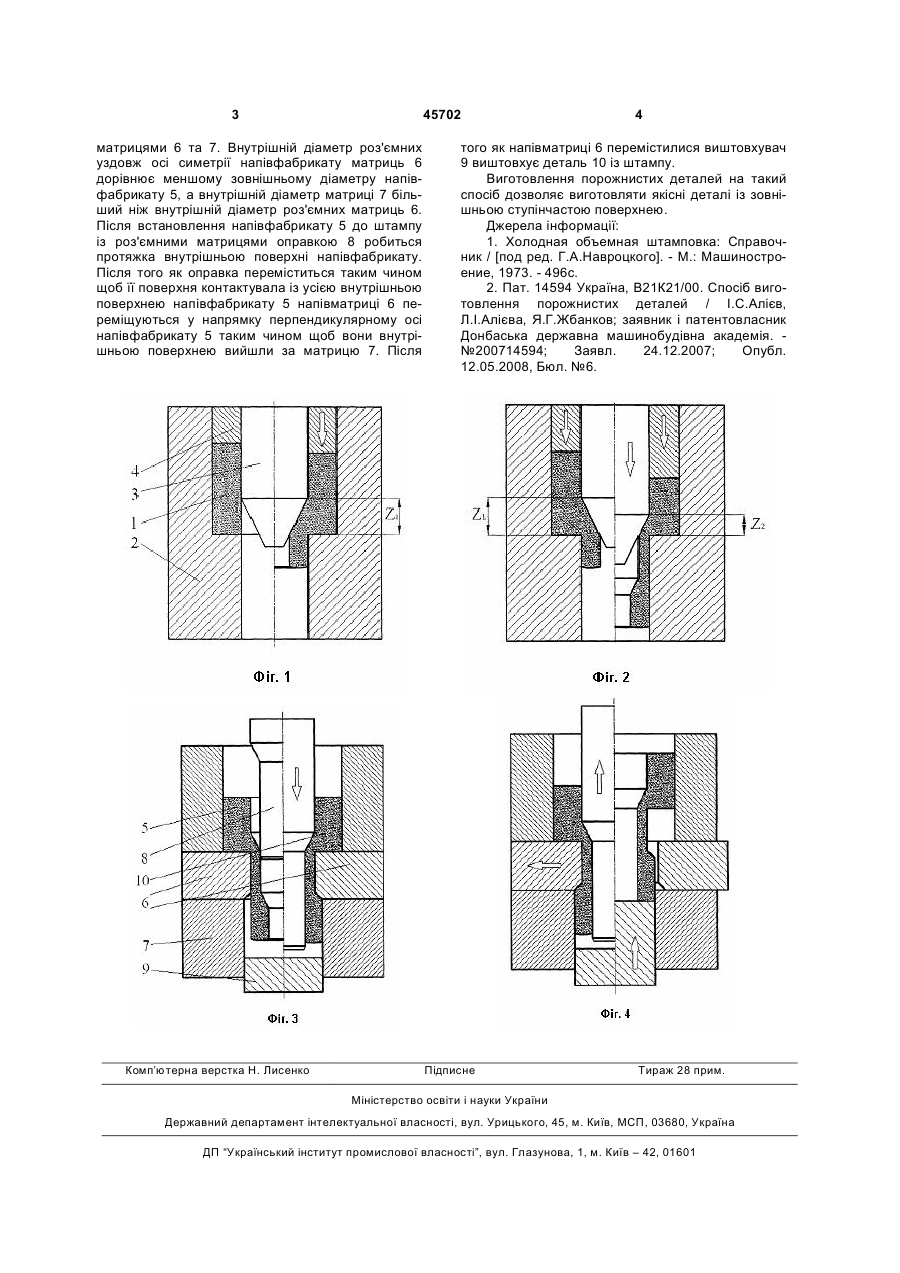

Спосіб виготовлення порожнистих деталей, який полягає в радіально-прямому видавлюванні із порожнистої заготовки на рухливій оправці, який відрізняється тим, що спочатку виконується радіально-пряме видавлювання порожнистої заготовки із ступінчатою внутрішньою поверхнею, потім напівфабрикат встановлюється в штамп із роз'ємними уздовж осі симетрії напівфабрикату матрицями з протяжкою циліндричною оправкою внутрішньої поверхні напівфабрикату. (19) (21) u200904880 (22) 18.05.2009 (24) 25.11.2009 (46) 25.11.2009, Бюл.№ 22, 2009 р. (72) АЛІЄВ ІГРАМОТДІН СЕРАЖУТДІНОВИЧ, АЛІЄВА ЛЄЙЛА ІГРАМОТДИНІВНА, ЖБАНКОВ ЯРОСЛАВ ГЕННАДІЙОВИЧ (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 45702 матрицями 6 та 7. Внутрішній діаметр роз'ємних уздовж осі симетрії напівфабрикату матриць 6 дорівнює меншому зовнішньому діаметру напівфабрикату 5, а внутрішній діаметр матриці 7 більший ніж внутрішній діаметр роз'ємних матриць 6. Після встановлення напівфабрикату 5 до штампу із роз'ємними матрицями оправкою 8 робиться протяжка внутрішньою поверхні напівфабрикату. Після того як оправка переміститься таким чином щоб її поверхня контактувала із усією внутрішньою поверхнею напівфабрикату 5 напівматриці 6 переміщуються у напрямку перпендикулярному осі напівфабрикату 5 таким чином щоб вони внутрішньою поверхнею вийшли за матрицю 7. Після Комп’ютерна верстка Н. Лиcенко 4 того як напівматриці 6 перемістилися виштовхувач 9 виштовхує деталь 10 із штампу. Виготовлення порожнистих деталей на такий спосіб дозволяє виготовляти якісні деталі із зовнішньою ступінчастою поверхнею. Джерела інформації: 1. Холодная объемная штамповка: Справочник / [под ред. Г.А.Навроцкого]. - М.: Машиностроение, 1973. - 496с. 2. Пат. 14594 Україна, В21К21/00. Спосіб виготовлення порожнистих деталей / І.С.Алієв, Л.І.Алієва, Я.Г.Жбанков; заявник і патентовласник Донбаська державна машинобудівна академія. №200714594; Заявл. 24.12.2007; Опубл. 12.05.2008, Бюл. №6. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for producing hollow articles
Автори англійськоюAliiev Ihramotdin Serazhutdinovych, Aliieva Lieila Ihramotdynivna, Zhbankov Yaroslav Hennadiiovych
Назва патенту російськоюСпособ изготовления полых деталей
Автори російськоюАлиев Играмотдин Серажутдинович, Алиева Лейла Играмотдиновна, Жбанков Ярослав Геннадьевич
МПК / Мітки
МПК: B21K 21/00
Мітки: порожнистих, спосіб, деталей, виготовлення
Код посилання
<a href="https://ua.patents.su/2-45702-sposib-vigotovlennya-porozhnistikh-detalejj.html" target="_blank" rel="follow" title="База патентів України">Спосіб виготовлення порожнистих деталей</a>
Спосіб виготовлення порожнистих деталей
Номер патенту: 38879
Опубліковано: 26.01.2009
Автори: Алієв Іграмотдін Серажутдінович, Куценко Сергій Володимирович, Алієва Лєйла Іграмотдинівна, Жбанков Ярослав Геннадійович
МПК: B21K 21/00
Мітки: деталей, порожнистих, спосіб, виготовлення
Формула / Реферат:
Спосіб виготовлення порожнистих деталей шляхом радіально-прямого видавлювання, який відрізняється тим, що радіально-пряме видавлювання порожнистої заготовки виконується на конічній оправці, відрізають її від багатоштучної заготовки оправкою, розгортають заготовку на 180 градусів і встановлюють в наступний штамп отриманою на попередній операції фаскою донизу і радіально-прямо видавлюють втулку на оправці.
Спосіб виготовлення порожнистих деталей
Номер патенту: 41189
Опубліковано: 12.05.2009
Автори: Жбанков Ярослав Геннадійович, Алієв Іграмотдін Серажутдінович
МПК: B21K 21/00
Мітки: виготовлення, спосіб, порожнистих, деталей
Формула / Реферат:
Спосіб виготовлення порожнистих деталей шляхом радіально-прямого видавлювання на оправці, який відрізняється тим, що при видавлюванні оправка переміщується таким чином, що метал, який тече з осередку деформації, приймає форму тієї ділянки оправки, яка знаходиться в контакті з осередком.
Спосіб виготовлення порожнистих деталей
Номер патенту: 32229
Опубліковано: 12.05.2008
Автори: Алієв Іграмотдін Серажутдінович, Алієва Лейла Іграмотдіновна, Жбанков Ярослав Геннадійович
МПК: B21K 21/00
Мітки: деталей, виготовлення, порожнистих, спосіб
Формула / Реферат:
Спосіб виготовлення порожнистих деталей, що здійснюють шляхом радіально-прямого видавлювання на оправці з порожнистих заготовок, який відрізняється тим, що виготовлення здійснюється з однієї порожнистої багатоштучної заготовки напівнеперервним радіально-прямим видавлюванням в зазор, утворений між оправкою та матрицею, з відрізанням одиничної деталі від багатоштучної заготовки в зоні зміни напрямку течії металу з радіального на прямий шляхом...
Спосіб виготовлення порожнистих деталей
Номер патенту: 7430
Опубліковано: 15.06.2005
Автори: Чучин Олег Володимирович, Алієва Лейла Іграмотдіновна
МПК: B21K 21/00
Мітки: деталей, спосіб, виготовлення, порожнистих
Формула / Реферат:
1. Спосіб виготовлення порожнистих деталей, що полягає в радіальному видавлюванні матеріалу багатоштучної заготовки в поперечну порожнину між верхньою матрицею і нижньою рухливою опорою з наступною зміною напрямку течії металу на прямий вздовж внутрішньої бічної поверхні матриці, який відрізняється тим, що від заготовки в зоні горизонтальної радіальної течії відокремлюють напівфабрикат у вигляді стакана з отвором у дні впливом...
Штамп для видавлювання порожнистих деталей зі складним профілем
Номер патенту: 36292
Опубліковано: 27.10.2008
Автори: Алієв Іграмотдін Серажутдінович, Жбанков Ярослав Геннадійович
МПК: B21J 13/02
Мітки: штамп, профілем, порожнистих, деталей, видавлювання, складним
Формула / Реферат:
Штамп для видавлювання порожнистих деталей зі складним профілем, що містить ступінчасту матрицю і деформуючий пуансон з порожниною, в якій розташована оправка, який відрізняється тим, що містить поворотні навколо нерухомої осі, розташованої на нерухомих опорах, важелі, які взаємодіють одним кінцем із профільованою бічною поверхнею пуансона, а другим кінцем, який проходить крізь виточку в деформуючому пуансоні, із торцем оправки.
