Пристрій для дугового зварювання

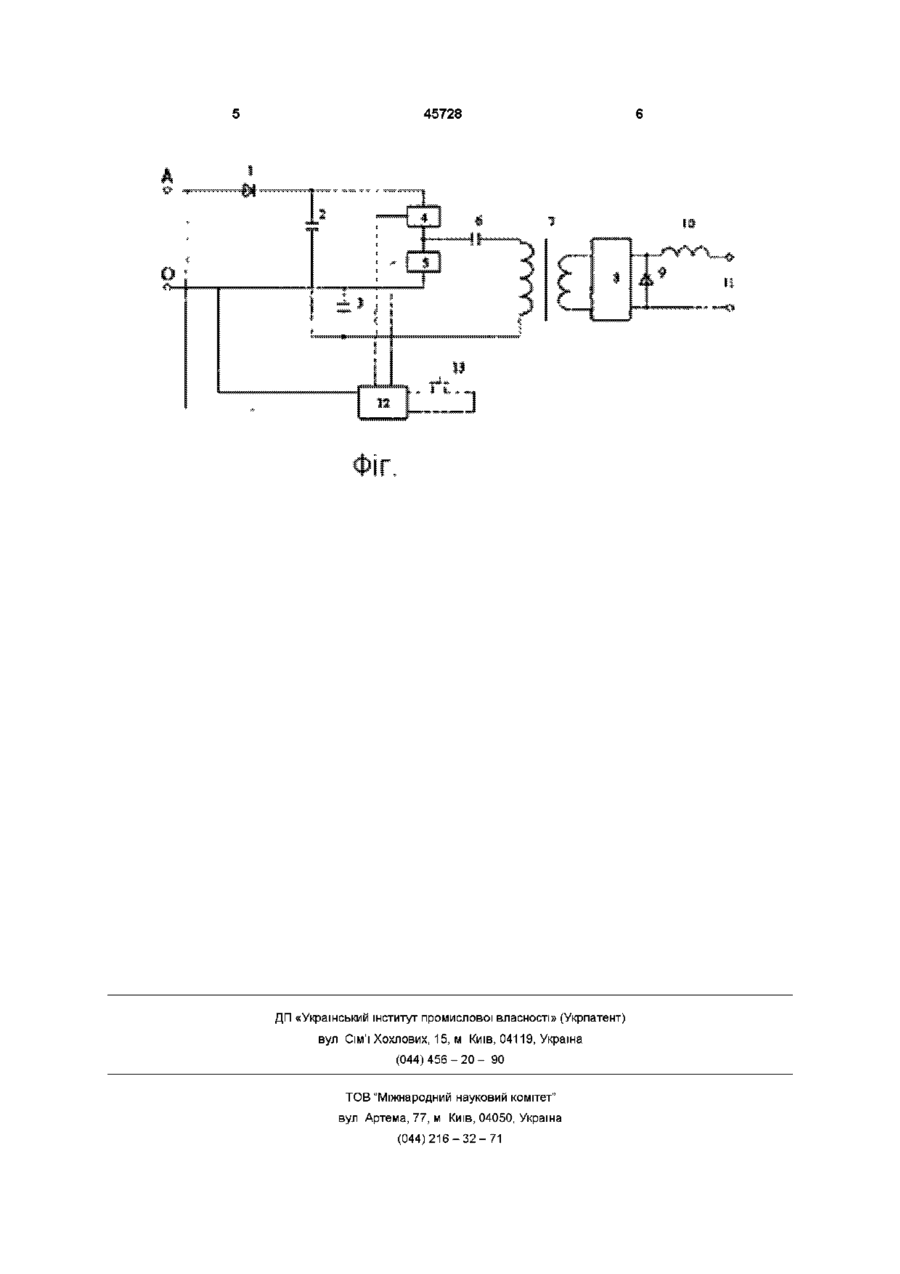

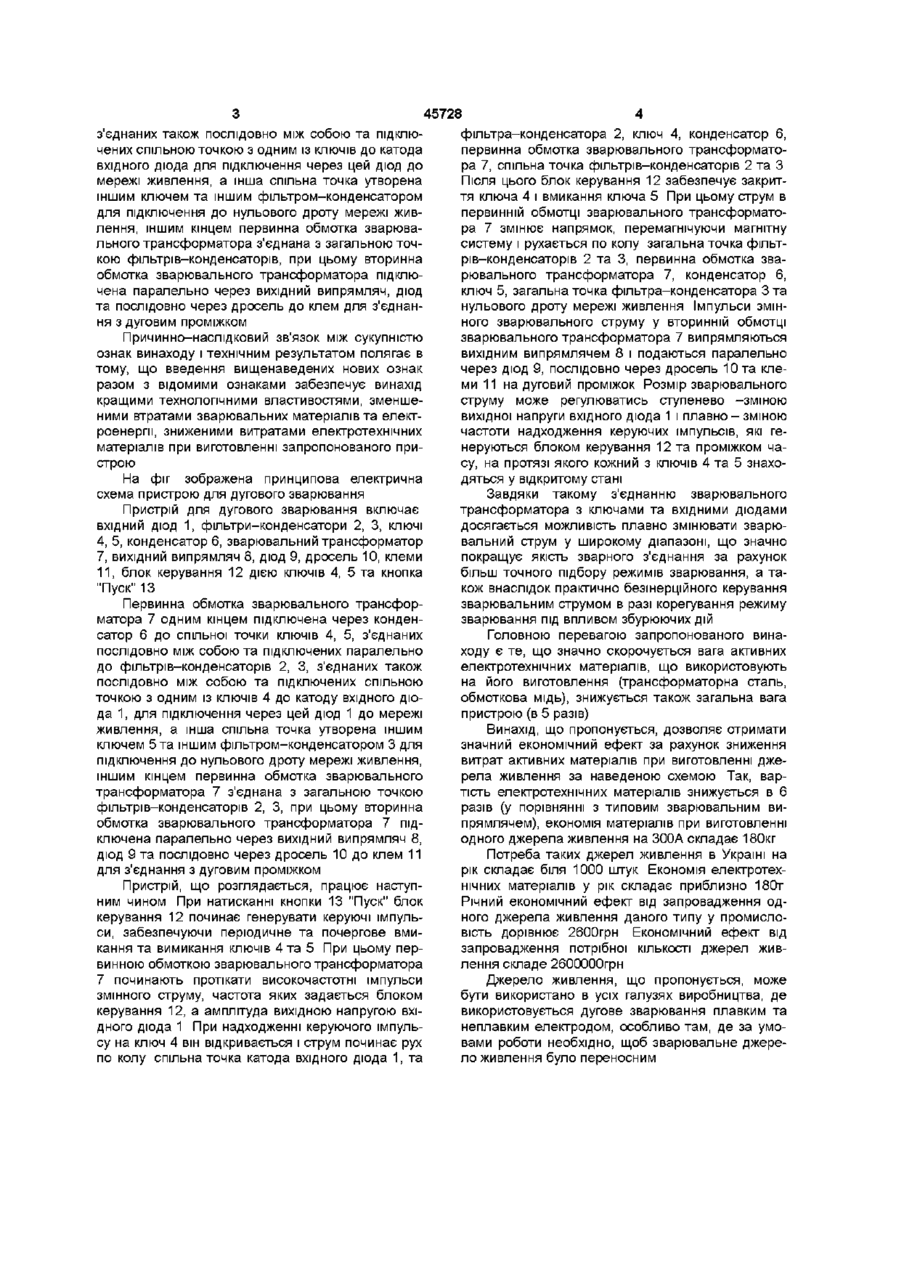

Пристрій для дугового зварювання, який містить вхідний діод для підключення до мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, конденсатор, вихідний випрямляч, діод, дросель, клеми, який відрізняється тим, що первинна обмотка зварювального трансформатора одним кінцем підключена через конденсатор до спільної точки ключів, з'єднаних послідовно між собою та підключених паралельно до фільтрівконденсаторів, з'єднаних також послідовно між собою та підключених спільною точкою з одним із ключів до катода вхідного діода для підключення через цей діод до мережі живлення, а інша спільна точка утворена іншим ключем та іншим фільтромконденсатором для підключення до нульового дроту мережі живлення, іншим кінцем первинна обмотка зварювального трансформатора з'єднана з загальною точкою фільтрів-конденсаторів, при цьому вторинна обмотка зварювального трансформатора підключена паралельно через вихідний випрямляч, діод та послідовно через дросель до клем для з'єднання з дуговим проміжком Винахід має відношення до дугового зварювання, зокрема до джерел живлення електричної зварювальної дуги постійним струмом Відомий пристрій, який забезпечує зварювання постійним струмом (Патон Б Е Технология электрической сварки металлов и сплавов плавлением М , "Машиностроение", 1974, с 388) Вказаний пристрій складається зі зварювального трансформатора, блока вентилів, дроселя Однак подібним пристроям властиві висока вага та габарити зварювальний випрямляч на струм 300А важить біля 230кг Основна вага у вказаному пристрої припадає на зварювальний трансформатор, габарити та вага якого зумовлені стандартною частотою загальної мережі живлення (50Гц) і не можуть бути істотно зменшені при збереженні обумовлених вихідних параметрів Найбільш близьким за технічною суттю є пристрій на базі імпульсних перетворювачів постійного струму (АС СРСР №1293782 МКЛ3 В23К9/00 Пентегов IB та ш "Пристрій для дугового зварювання") Цей пристрій містить ВХІДНІ діоди для підключення до мережі живлення, фільтриконденсатори, ключі, конденсатор, зварювальний трансформатор, додаткові конденсатори, вихідний випрямляч, дросель, клеми Навантаження в да ному пристрої повинно бути підключено послідовно через дві робочі конденсаторні батареї Недоліком цього пристрою є наявність додаткових конденсаторів, що призводить до неефективних втрат електроенергії, збільшення ваги та вартості пристрою, а головне - ускладнюється налагодження режимів роботи пристрою В основу винаходу поставлено задачу пристрій для дугового зварювання шляхом виключення додаткових конденсаторів та введенням нових зв'язків МІЖ елементами пристрою забезпечити покращеними технологічними властивостями, зменшеними втратами зварювальних матеріалів та електроенергії, а також зниженими витратами електротехнічних матеріалів при виготовленні запропонованого пристрою Поставлена задача досягається тим, що у запропонованому пристрої, який включає вхідний діод для підключення до мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, конденсатор, вихідний випрямляч, діод, дросель, клеми, новим є те, що з пристрою виключено додаткові конденсатори, а первинна обмотка зварювального трансформатора одним кінцем підключена через конденсатор до спільної точки ключів, з'єднаних послідовно між собою та підключених паралельно до фільтрів-конденсаторів, 00 ю 45728 фільтра-конденсатора 2, ключ 4, конденсатор 6, первинна обмотка зварювального трансформатора 7, спільна точка фільтрів-конденсаторів 2 та З Після ЦЬОГО блок керування 12 забезпечує закриття ключа 4 і вмикання ключа 5 При цьому струм в первинній обмотці зварювального трансформатора 7 змінює напрямок, перемагнічуючи магнітну систему і рухається по колу загальна точка фільтрів-конденсаторів 2 та 3, первинна обмотка зварювального трансформатора 7, конденсатор 6, ключ 5, загальна точка фільтра-конденсатора 3 та нульового дроту мережі живлення Імпульси змінного зварювального струму у вторинній обмотці зварювального трансформатора 7 випрямляються Причинно-наслідковий зв'язок між сукупністю вихідним випрямлячем 8 і подаються паралельно ознак винаходу і технічним результатом полягає в через діод 9, послідовно через дросель Ю т а клетому, що введення вищенаведених нових ознак ми 11 на дуговий проміжок Розмір зварювального разом з відомими ознаками забезпечує винахід струму може регулюватись ступенево -зміною кращими технологічними властивостями, зменшевихідної напруги вхідного діода 1 і плавно - зміною ними втратами зварювальних матеріалів та електчастоти надходження керуючих імпульсів, які героенергії, зниженими витратами електротехнічних неруються блоком керування 12 та проміжком чаматеріалів при виготовленні запропонованого прису, на протязі якого кожний з ключів 4 та 5 знахострою дяться у відкритому стані На фіг зображена принципова електрична схема пристрою для дугового зварювання Завдяки такому з'єднанню зварювального трансформатора з ключами та вхідними діодами Пристрій для дугового зварювання включає досягається можливість плавно змінювати зварювхідний діод 1, фільтри-конденсатори 2, 3, ключі вальний струм у широкому діапазоні, що значно 4, 5, конденсатор 6, зварювальний трансформатор покращує якість зварного з'єднання за рахунок 7, вихідний випрямляч 8, діод 9, дросель 10, клеми більш точного підбору режимів зварювання, а та11, блок керування 12 дією ключів 4, 5 та кнопка кож внаслідок практично безінерціиного керування "Пуск" 13 зварювальним струмом в разі корегування режиму Первинна обмотка зварювального трансфорзварювання під впливом збурюючих дій матора 7 одним кінцем підключена через конденсатор 6 до спільної точки ключів 4, 5, з'єднаних Головною перевагою запропонованого винапослідовно між собою та підключених паралельно ходу є те, що значно скорочується вага активних до фільтрів-конденсаторів 2, 3, з'єднаних також електротехнічних матеріалів, що використовують послідовно між собою та підключених спільною на його виготовлення (трансформаторна сталь, точкою з одним із ключів 4 до катоду вхідного діообмоткова мідь), знижується також загальна вага да 1, для підключення через цей діод 1 до мережі пристрою (в 5 разів) живлення, а інша спільна точка утворена іншим Винахід, що пропонується, дозволяє отримати ключем 5 та іншим фільтром-конденсатором 3 для значний економічний ефект за рахунок зниження підключення до нульового дроту мережі живлення, витрат активних матеріалів при виготовленні джеіншим кінцем первинна обмотка зварювального рела живлення за наведеною схемою Так, вартрансформатора 7 з'єднана з загальною точкою тість електротехнічних матеріалів знижується в 6 фільтрів-конденсаторів 2, 3, при цьому вторинна разів (у порівнянні з типовим зварювальним виобмотка зварювального трансформатора 7 підпрямлячем), економія матеріалів при виготовленні ключена паралельно через вихідний випрямляч 8, одного джерела живлення на 300А складає 180кг діод 9 та послідовно через дросель 10 до клем 11 Потреба таких джерел живлення в Україні на для з'єднання з дуговим проміжком рік складає біля 1000 штук Економія електротехнічних матеріалів у рік складає приблизно 180т Пристрій, що розглядається, працює наступРічний економічний ефект від запровадження одним чином При натисканні кнопки 13 "Пуск" блок ного джерела живлення даного типу у промислокерування 12 починає генерувати керуючі імпульвість дорівнює 2600грн Економічний ефект від си, забезпечуючи періодичне та почергове вмизапровадження потрібної КІЛЬКОСТІ джерел живкання та вимикання ключів 4 та 5 При цьому перлення складе 2600000грн винною обмоткою зварювального трансформатора 7 починають протікати високочастотні імпульси Джерело живлення, що пропонується, може змінного струму, частота яких задається блоком бути використано в усіх галузях виробництва, де керування 12, а амплітуда вихідною напругою вхівикористовується дугове зварювання плавким та дного діода 1 При надходженні керуючого імпульнеплавким електродом, особливо там, де за умосу на ключ 4 він відкривається і струм починає рух вами роботи необхідно, щоб зварювальне джерепо колу спільна точка катода вхідного діода 1, та ло живлення було переносним з'єднаних також послідовно між собою та підключених спільною точкою з одним із ключів до катода вхідного діода для підключення через цей діод до мережі живлення, а інша спільна точка утворена іншим ключем та іншим фільтром-конденсатором для підключення до нульового дроту мережі живлення, іншим кінцем первинна обмотка зварювального трансформатора з'єднана з загальною точкою фільтрів-конденсаторів, при цьому вторинна обмотка зварювального трансформатора підключена паралельно через вихідний випрямляч, діод та послідовно через дросель до клем для з'єднання з дуговим проміжком 45728 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
