Пристрій для дугового зварювання

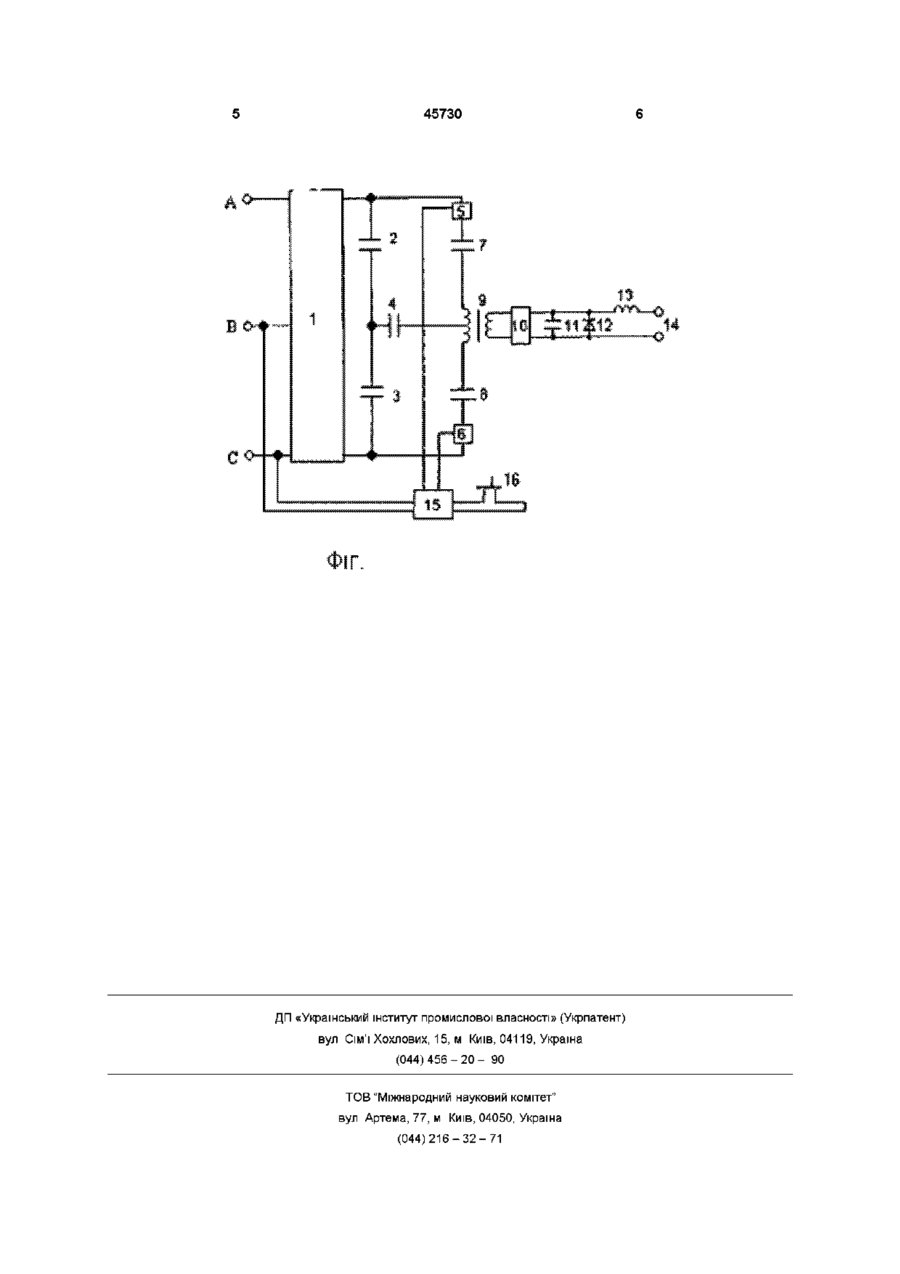

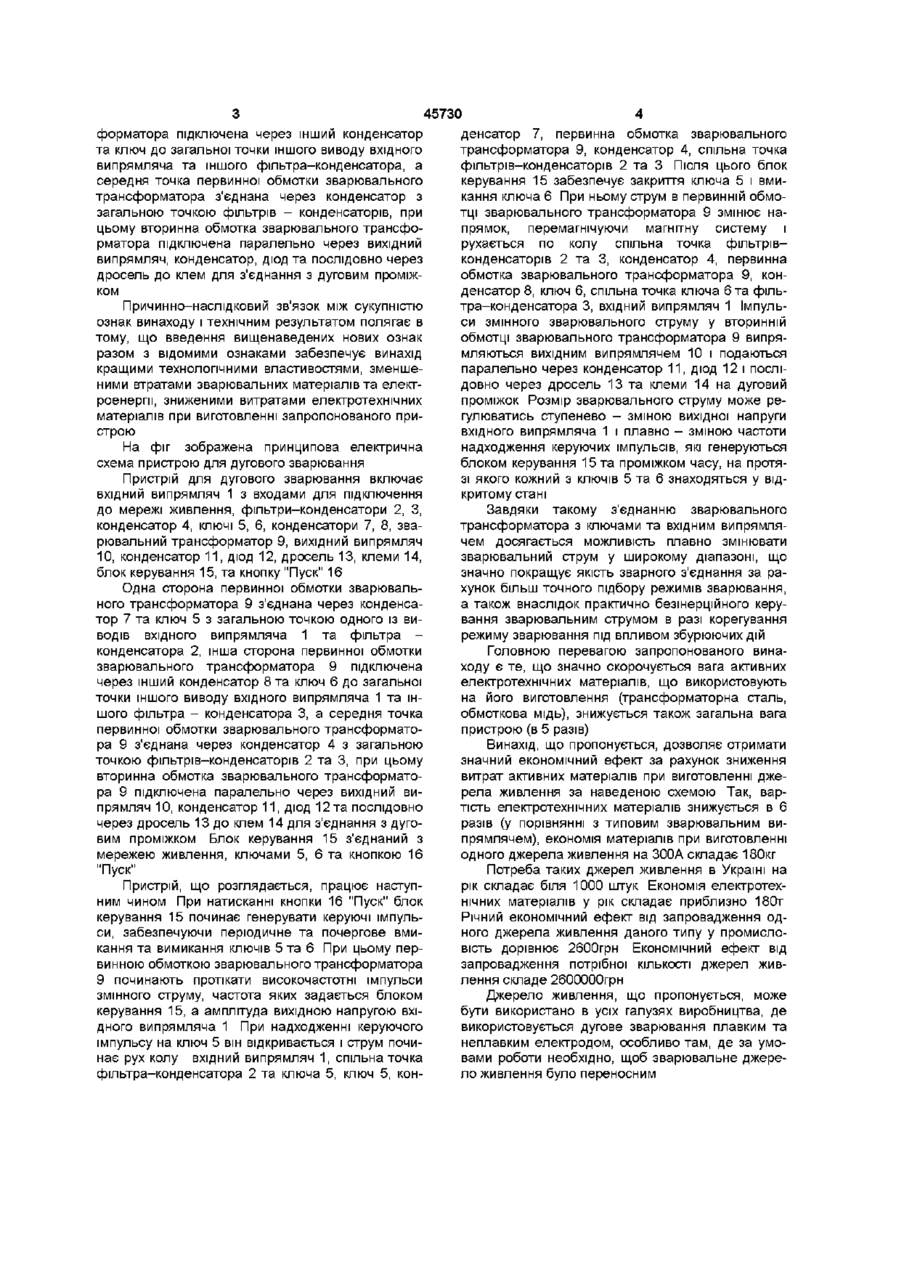

Пристрій для дугового зварювання, який містить вхідний випрямляч з входами для підключення до мережі живлення, фільтриконденсатори, ключі, зварювальний трансформатор, конденсатори, вихідний випрямляч, діод, дросель, клеми, який відрізняється тим, що одна сторона первинної обмотки зварювального транс форматора з'єднана через конденсатор та ключ з загальною точкою одного із виводів вхідного випрямляча та фільтра-конденсатора, інша сторона первинної обмотки зварювального трансформатора підключена через інший конденсатор та ключ до загальної точки іншого виводу вхідного випрямляча та іншого фільтра-конденсатора, а середня точка первинної обмотки зварювального трансформатора з'єднана через конденсатор з загальною точкою фільтрів-конденсаторів, при цьому вторинна обмотка зварювального трансформатора підключена паралельно через вихідний випрямляч, конденсатор, діод та послідовно через дросель до клем для з'єднання з дуговим проміжком Винахід має відношення до дугового зварювання, зокрема до джерел живлення електричної зварювальної дуги постійним струмом Відомий пристрій, який забезпечує зварювання постійним струмом (Патон Б Е Технология электрической сварки металлов и сплавов плавлением М , "Машиностроение", 1974, с 388) Вказаний пристрій складається зі зварювального трансформатора, блока вентилів, дроселя Однак подібним пристроям властиві висока вага та габарити зварювальний випрямляч на струм 300А важить біля 230кг Основна вага у вказаному пристрої припадає на зварювальний трансформатор, габарити та вага якого зумовлені стандартною частотою загальної мережі живлення (50Гц) і не можуть бути істотно зменшені при збереженні обумовлених вихідних параметрів Найбільш близьким за технічною суттю є пристрій на базі імпульсних перетворювачів постійного струму (АС СРСР №1252097 МКЛ3 В23К9/00 Пентегов IB та ш "Пристрій для дугового зварювання") Цей пристрій містить вхідний випрямляч з входами для підключення до мережі живлення, фільтри-конденсатори, ключі, конденсатор, зварювальний трансформатор, додаткові конденсатори, вихідний випрямляч, діоди, дросель, клеми Навантаження в даному пристрої повинно бути підключено послідовно через дві робочі конденсаторні батареї Недоліком цього пристрою є наявність додаткових конденсаторів, що призводить до неефективних втрат електроенергії, збільшення ваги та вартості пристрою, а головне - ускладнюється налагодження режимів роботи пристрою В основу винаходу поставлено задачу пристрій для дугового зварювання шляхом виключення додаткових конденсаторів та введенням нових зв'язків МІЖ елементами пристрою забезпечити покращеними технологічними властивостями, зменшеними втратами зварювальних матеріалів та електроенергії, а також зниженими витратами електротехнічних матеріалів при виготовленні запропонованого пристрою Поставлена задача досягається тим, що у запропонованому пристрої, який включає вхідний випрямляч з входами для підключення до мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, конденсатори, вихідний випрямляч, діод, дросель, клеми, новим є те, що з пристрою виключено додаткові конденсатори, а одна сторона первинної обмотки зварювального трансформатора з'єднана через конденсатор та ключ з загальною точкою одного із виводів вхідного випрямляча та фільтра - конденсатора, інша сторона первинної обмотки зварювального транс О со Ю 45730 форматора підключена через інший конденсатор денсатор 7, первинна обмотка зварювального та ключ до загальної точки іншого виводу вхідного трансформатора 9, конденсатор 4, спільна точка випрямляча та іншого фільтра-конденсатора, а фільтрів-конденсаторів 2 та 3 Після цього блок середня точка первинної обмотки зварювального керування 15 забезпечує закриття ключа 5 і вмитрансформатора з'єднана через конденсатор з кання ключа 6 При ньому струм в первинній обмозагальною точкою фільтрів - конденсаторів, при тці зварювального трансформатора 9 змінює нацьому вторинна обмотка зварювального трансфопрямок, перемагнічуючи магнітну систему і рматора підключена паралельно через вихідний рухається по колу спільна точка фільтріввипрямляч, конденсатор, діод та послідовно через конденсаторів 2 та 3, конденсатор 4, первинна дросель до клем для з'єднання з дуговим проміжобмотка зварювального трансформатора 9, конком денсатор 8, ключ 6, спільна точка ключа 6 та фільтра-конденсатора 3, вхідний випрямляч 1 ІмпульПричинно-наслідковий зв'язок між сукупністю си змінного зварювального струму у вторинній ознак винаходу і технічним результатом полягає в обмотці зварювального трансформатора 9 випрятому, що введення вищенаведених нових ознак мляються вихідним випрямлячем 10 і подаються разом з відомими ознаками забезпечує винахід паралельно через конденсатор 11, діод 12 і послікращими технологічними властивостями, зменшедовно через дросель 13 та клеми 14 на дуговий ними втратами зварювальних матеріалів та електпроміжок Розмір зварювального струму може рероенергії, зниженими витратами електротехнічних гулюватись ступенево - зміною вихідної напруги матеріалів при виготовленні запропонованого привхідного випрямляча 1 і плавно - зміною частоти строю надходження керуючих імпульсів, які генеруються На фіг зображена принципова електрична блоком керування 15 та проміжком часу, на протясхема пристрою для дугового зварювання зі якого кожний з ключів 5 та 6 знаходяться у відПристрій для дугового зварювання включає критому стані вхідний випрямляч 1 з входами для підключення до мережі живлення, фільтри-конденсатори 2, З, Завдяки такому з'єднанню зварювального конденсатор 4, ключі 5, 6, конденсатори 7, 8, зватрансформатора з ключами та вхідним випрямлярювальний трансформатор 9, вихідний випрямляч чем досягається можливість плавно змінювати 10, конденсатор 11, діод 12, дросель 13, клеми 14, зварювальний струм у широкому діапазоні, що блок керування 15, та кнопку "Пуск" 16 значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, Одна сторона первинної обмотки зварювальа також внаслідок практично безшерційного керуного трансформатора 9 з'єднана через конденсавання зварювальним струмом в разі корегування тор 7 та ключ 5 з загальною точкою одного із вирежиму зварювання під впливом збурюючих дій водів вхідного випрямляча 1 та фільтра конденсатора 2, інша сторона первинної обмотки Головною перевагою запропонованого виназварювального трансформатора 9 підключена ходу є те, що значно скорочується вага активних через інший конденсатор 8 та ключ 6 до загальної електротехнічних матеріалів, що використовують точки іншого виводу вхідного випрямляча 1 та інна його виготовлення (трансформаторна сталь, шого фільтра - конденсатора 3, а середня точка обмоткова мідь), знижується також загальна вага первинної обмотки зварювального трансформатопристрою (в 5 разів) ра 9 з'єднана через конденсатор 4 з загальною Винахід, що пропонується, дозволяє отримати точкою фільтрів-конденсаторів 2 та 3, при цьому значний економічний ефект за рахунок зниження вторинна обмотка зварювального трансформатовитрат активних матеріалів при виготовленні джера 9 підключена паралельно через вихідний вирела живлення за наведеною схемою Так, варпрямляч 10, конденсатор 11, діод 12 та послідовно тість електротехнічних матеріалів знижується в 6 через дросель 13 до клем 14 для з'єднання з дугоразів (у порівнянні з типовим зварювальним вивим проміжком Блок керування 15 з'єднаний з прямлячем), економія матеріалів при виготовленні мережею живлення, ключами 5, 6 та кнопкою 16 одного джерела живлення на 300А складає 180кг "Пуск" Потреба таких джерел живлення в Україні на рік складає біля 1000 штук Економія електротехПристрій, що розглядається, працює наступнічних матеріалів у рік складає приблизно 180т ним чином При натисканні кнопки 16 "Пуск" блок Річний економічний ефект від запровадження одкерування 15 починає генерувати керуючі імпульного джерела живлення даного типу у промислоси, забезпечуючи періодичне та почергове вмивість дорівнює 2600грн Економічний ефект від кання та вимикання ключів 5 та 6 При цьому перзапровадження потрібної КІЛЬКОСТІ джерел живвинною обмоткою зварювального трансформатора лення складе 2600000грн 9 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком Джерело живлення, що пропонується, може керування 15, а амплітуда вихідною напругою вхібути використано в усіх галузях виробництва, де дного випрямляча 1 При надходженні керуючого використовується дугове зварювання плавким та імпульсу на ключ 5 він відкривається і струм починеплавким електродом, особливо там, де за умонає рух колу вхідний випрямляч 1, спільна точка вами роботи необхідно, щоб зварювальне джерефільтра-конденсатора 2 та ключа 5, ключ 5, конло живлення було переносним 45730 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
