Пристрій для дугового зварювання

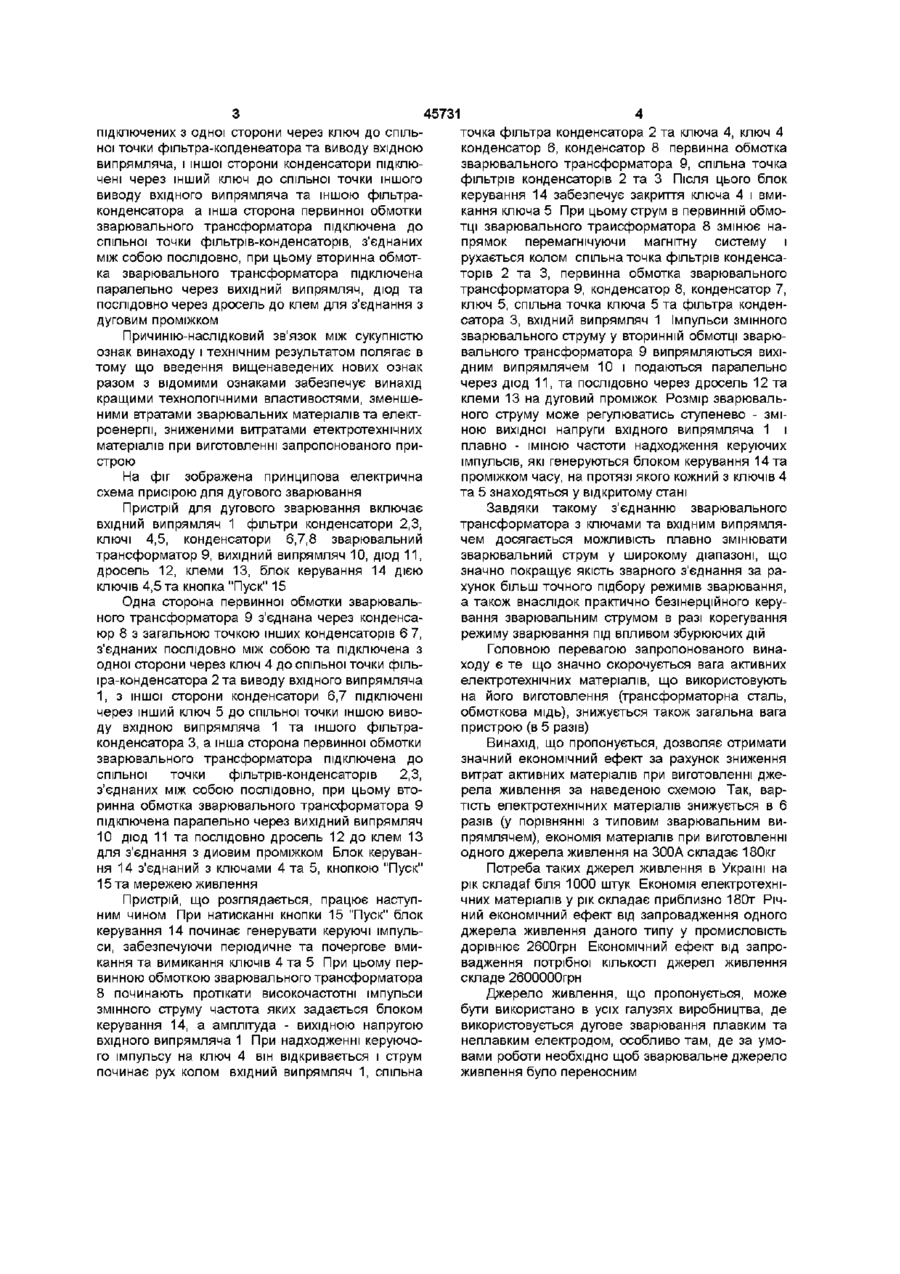

Пристрій для дугового зварювання, який містить вхідний випрямляч з входами до підключення до мережі живлення, фільтриконденсатори, ключі, зварювальний трансформатор, конденсатори, вихідний випрямляч, діод, дросель, клеми, який відрізняється тим, що одна сторона первинної обмотки зварювального трансформатора з'єднана через конденсатор з загаль ною точкою інших конденсаторів, з єднаних послідовно між собою та підключених з одної сторони через ключ до спільної точки фільтраконденсатора та виводу вхідного випрямляча, з іншої сторони конденсатори підключені через інший ключ до спільної точки іншого виводу вхідного випрямляча та іншого фільтраконденсатора, а інша сторона первинної обмотки зварювального трансформатора підключена до спільної точки фільтрів-конденсаторів, з'єднаних між собою послідовно, при цьому вторинна обмотка зварювального трансформатора підключена паралельно через вихідний випрямляч, діод та послідовно через дросель до клем для з'єднання з дуговим проміжком Винахід має відношення до дуговою зварювання, зокрема до джерел живлення електричної зварювальної дуги постійним струмом Відом пристрій, який забезпечує зварювання постійним струмом (Патон Б Е Технология электрической сварки металлов и сплавов плавлением, М , "Машиностроение", 1974, с 388) Вказаний пристрій складаться зі зварювального трансформатора, блока вентилів, дроселя Однак, подібним пристроям властиві висока вага та габарити зварювальний випрямляч на струм 300А важить біля 230кг Основна вага у вказаному пристрої припадає на зварювальний трансформатор, габарити та вага якого зумовлені стандартною частотою загальної мережі живлення (50Гц) і не можуть бути істотно зменшені при збереженні обумовлених вихідних параметрів Найбільш близьким за технічною суттю є пристрій на базі імпульсних перетворювачів постійного струму (ас СРСР №1252097 МКЛ3 В23К9/00 Пентегов IB та ш "Пристрій для дугового зварювання") Цей пристрій містить вхідний випрямляч з входами для підключення до мережі живлення, фільтри-конденсатори, ключі, конденсатор, зварювальний трансформатор, додаїкові конденсатори, вихідний випрямляч, діоди, дросель, клеми Нава нтаження в даному пристрої повинно бути підключено послідовно через дві робочі конденсаторні батареї Недоліком цього пристрою є наявність додаткових конденсаторів, що призводить до неефективних втрат електроенергії, збільшення ваги та вартості пристрою, а головне ускладнюється налагодження режимів роботи пристрою В основу винаходу поставлено задачу пристрій для дугового зварювання шляхом виключення додаткових конденсаторів та введенням нових зв'язків МІЖ елементами пристрою забезпечити покращеними технологічними властивостями, зменшеними втратами зварювальних матеріалів та електроенергії, а також зниженими витратами електротехнічних матеріалів при виготовленні запропонованого пристрою Поставлена задача досягається тим, що у запропонованому пристрої, що містить вхідний випрямляч з входами до підключення до мережі живлення, фільтриконденсатори ключі, зварювальний трансформатор, конденсатори, вихідний випрямляч, діод, дросель, клеми, новим є те, що з пристрою виключено додаткові конденсатори, одна сторона первинної обмотки зварювальною трансформатора з'єднана через конденсатор з загальною точкою інших конденсаторів, з'єднаних послідовно між собою та СО Ю 45731 точка фільтра конденсатора 2 та ключа 4, ключ 4 підключених з одної сторони через ключ до спільконденсатор 6, конденсатор 8 первинна обмотка ної точки фільтра-копденеатора та виводу вхідною зварювального трансформатора 9, спільна точка випрямляча, і іншої сторони конденсатори підклюфільтрів конденсаторів 2 та 3 Після цього блок чені через інший ключ до спільної точки іншого керування 14 забезпечує закриття ключа 4 і вмививоду вхідного випрямляча та іншою фільтракання ключа 5 При цьому струм в первинній обмоконденсатора а інша сторона первинної обмотки тці зварювального трансформатора 8 змінює назварювального трансформатора підключена до прямок перемагнічуючи магнітну систему і спільної точки фільтрів-конденсаторів, з'єднаних рухається колом спільна точка фільтрів конденсаміж собою послідовно, при цьому вторинна обмотторів 2 та 3, первинна обмотка зварювального ка зварювального трансформатора підключена трансформатора 9, конденсатор 8, конденсатор 7, паралельно через вихідний випрямляч, діод та ключ 5, спільна точка ключа 5 та фільтра конденпослідовно через дросель до клем для з'єднання з сатора 3, вхідний випрямляч 1 Імпульси змінного дуговим проміжком зварювального струму у вторинній обмотці зварюПричинію-наслідковий зв'язок між сукупністю вального трансформатора 9 випрямляються вихіознак винаходу і технічним результатом полягає в дним випрямлячем 10 і подаються паралельно тому що введення вищенаведених нових ознак через діод 11, та послідовно через дросель 12 та разом з відомими ознаками забезпечує винахід клеми 13 на дуговий проміжок Розмір зварювалькращими технологічними властивостями, зменшеного струму може регулюватись ступенево - зміними втратами зварювальних матеріалів та електною вихідної напруги вхідного випрямляча 1 і роенергії, зниженими витратами етектротехнічних плавно - ІМІНОЮ частоти надходження керуючих матеріалів при виготовленні запропонованого приімпульсів, які генеруються блоком керування 14 та строю проміжком часу, на протязі якого кожний з ключів 4 На фіг зображена принципова електрична та 5 знаходяться у відкритому стані схема присірою для дугового зварювання Пристрій для дугового зварювання включає Завдяки такому з'єднанню зварювального вхідний випрямляч 1 фільтри конденсатори 2,3, трансформатора з ключами та вхідним випрямляключі 4,5, конденсатори 6,7,8 зварювальний чем досягається можливість плавно змінювати трансформатор 9, вихідний випрямляч 10, діод 11, зварювальний струм у широкому діапазоні, що дросель 12, клеми 13, блок керування 14 дією значно покращує якість зварного з'єднання за раключів 4,5 та кнопка "Пуск" 15 хунок більш точного підбору режимів зварювання, а також внаслідок практично безшерційного керуОдна сторона первинної обмотки зварювальвання зварювальним струмом в разі корегування ного трансформатора 9 з'єднана через конденсарежиму зварювання під впливом збурюючих дій юр 8 з загальною точкою інших конденсаторів 6 7, з'єднаних послідовно між собою та підключена з Головною перевагою запропонованого винаодної сторони через ключ 4 до спільної точки фільходу є те що значно скорочується вага активних іра-конденсатора 2 та виводу вхідного випрямляча електротехнічних матеріалів, що використовують 1, з іншої сторони конденсатори 6,7 підключені на його виготовлення (трансформаторна сталь, через інший ключ 5 до спільної точки іншою вивообмоткова мідь), знижується також загальна вага ду вхідною випрямляча 1 та іншого фільтрапристрою (в 5 разів) конденсатора 3, а інша сторона первинної обмотки Винахід, що пропонується, дозволяє отримати зварювального трансформатора підключена до значний економічний ефект за рахунок зниження спільної точки фільтрів-конденсаторів 2,3, витрат активних матеріалів при виготовленні джез'єднаних між собою послідовно, при цьому вторела живлення за наведеною схемою Так, варринна обмотка зварювального трансформатора 9 тість електротехнічних матеріалів знижується в 6 підключена паралельно через вихідний випрямляч разів (у порівнянні з типовим зварювальним ви10 діод 11 та послідовно дросель 12 до клем 13 прямлячем), економія матеріалів при виготовленні для з'єднання з диовим проміжком Блок керуванодного джерела живлення на 300А складає 180кг ня 14 з'єднаний з ключами 4 та 5, кнопкою "Пуск" Потреба таких джерел живлення в Україні на 15 та мережею живлення рік cmaflaf біля 1000 штук Економія електротехнічних матеріалів у рік складає приблизно 180т РічПристрій, що розглядається, працює наступний економічний ефект від запровадження одного ним чином При натисканні кнопки 15 "Пуск" блок джерела живлення даного типу у промисловість керування 14 починає генерувати керуючі імпульдорівнює 2600грн Економічний ефект від запроси, забезпечуючи періодичне та почергове вмивадження потрібної КІЛЬКОСТІ джерел живлення кання та вимикання ключів 4 та 5 При цьому перскладе 2600000грн винною обмоткою зварювального трансформатора 8 починають протікати високочастотні імпульси Джерело живлення, що пропонується, може змінного струму частота яких задається блоком бути використано в усіх галузях виробництва, де керування 14, а амплітуда - вихідною напругою використовується дугове зварювання плавким та вхідного випрямляча 1 При надходженні керуючонеплавким електродом, особливо там, де за умого імпульсу на ключ 4 він відкривається і струм вами роботи необхідно щоб зварювальне джерело починає рух колом вхідний випрямляч 1, спільна живлення було переносним 45731 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
