Пристрій для дугового зварювання

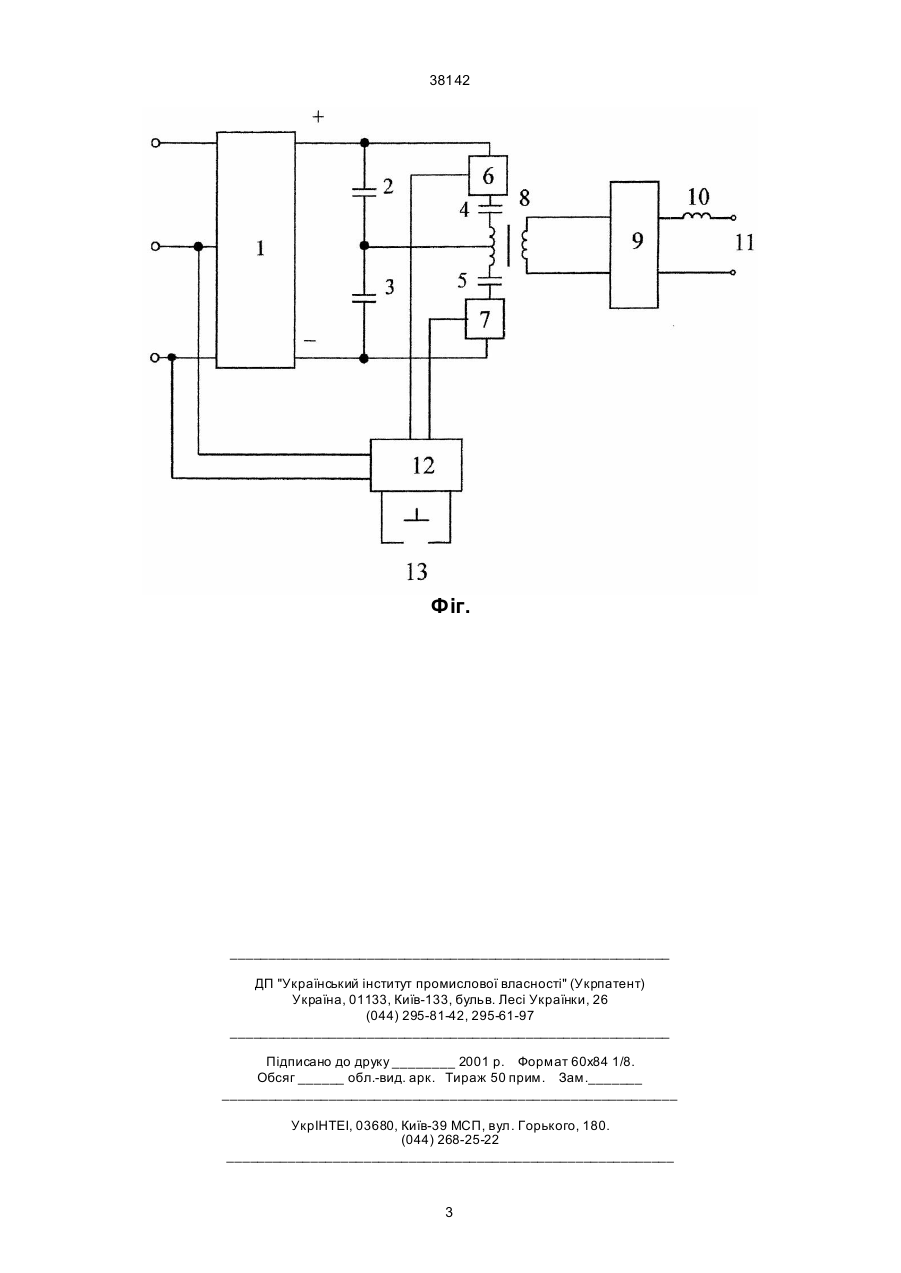

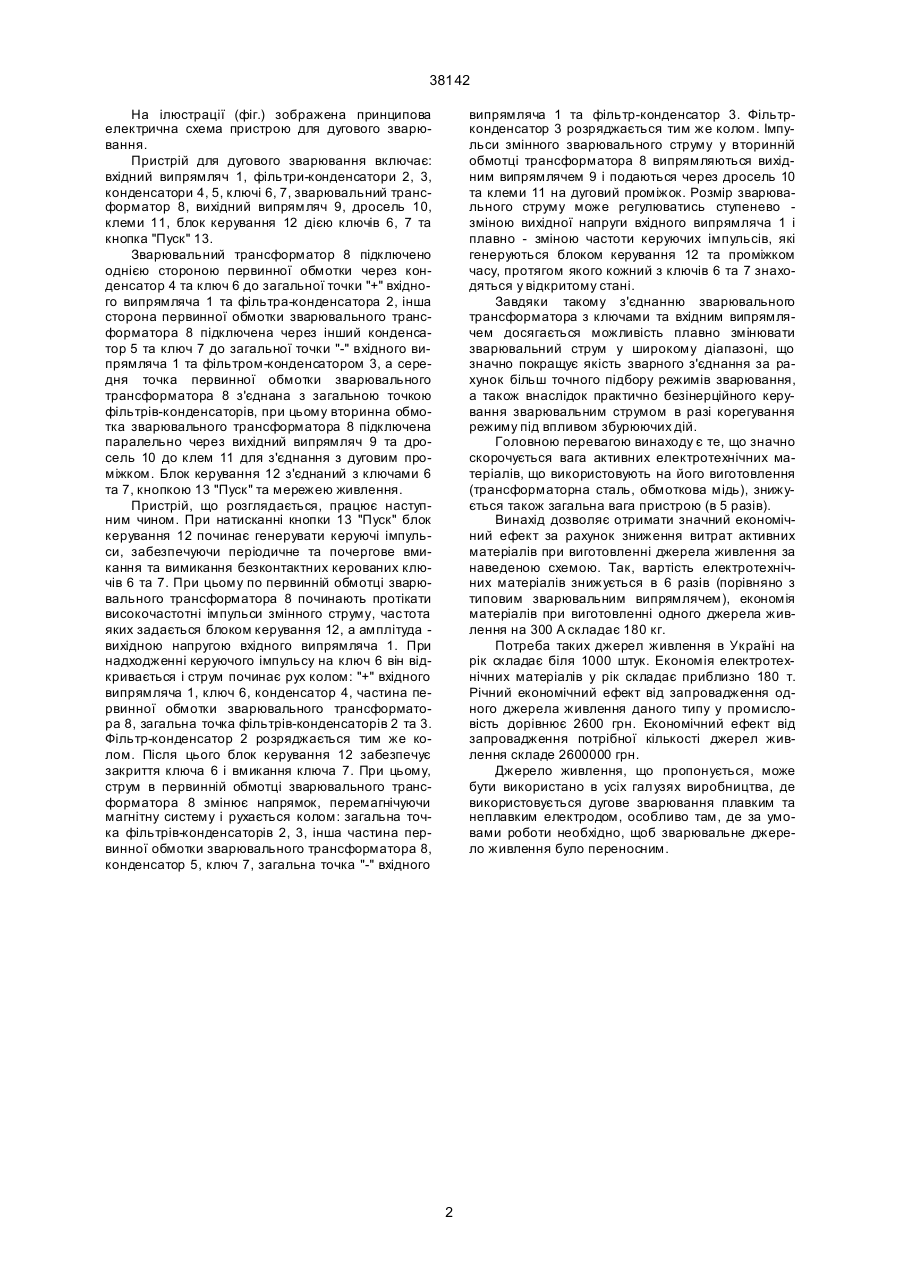

Пристрій для дугового зварювання, що містить вхідний випрямляч з виходами для підключення до мережі живлення, ключі, конденсатори, зварювальний трансформатор, фільтри-конденсатори, вихідний випрямляч, дросель, клеми, який відрізняє ться тим, що одна сторона первинної 38142 На ілюстрації (фіг.) зображена принципова електрична схема пристрою для дугового зварювання. Пристрій для дугового зварювання включає: вхідний випрямляч 1, фільтри-конденсатори 2, 3, конденсатори 4, 5, ключі 6, 7, зварювальний трансформатор 8, вихідний випрямляч 9, дросель 10, клеми 11, блок керування 12 дією ключів 6, 7 та кнопка "Пуск" 13. Зварювальний трансформатор 8 підключено однією стороною первинної обмотки через конденсатор 4 та ключ 6 до загальної точки "+" вхідного випрямляча 1 та фільтра-конденсатора 2, інша сторона первинної обмотки зварювального трансформатора 8 підключена через інший конденсатор 5 та ключ 7 до загальної точки "-" вхідного випрямляча 1 та фільтром-конденсатором 3, а середня точка первинної обмотки зварювального трансформатора 8 з'єднана з загальною точкою фільтрів-конденсаторів, при цьому вторинна обмотка зварювального трансформатора 8 підключена паралельно через вихідний випрямляч 9 та дросель 10 до клем 11 для з'єднання з дуговим проміжком. Блок керування 12 з'єднаний з ключами 6 та 7, кнопкою 13 "Пуск" та мережею живлення. Пристрій, що розглядається, працює наступним чином. При натисканні кнопки 13 "Пуск" блок керування 12 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергове вмикання та вимикання безконтактних керованих ключів 6 та 7. При цьому по первинній обмотці зварювального трансформатора 8 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 12, а амплітуда вихідною напругою вхідного випрямляча 1. При надходженні керуючого імпульсу на ключ 6 він відкривається і струм починає рух колом: "+" вхідного випрямляча 1, ключ 6, конденсатор 4, частина первинної обмотки зварювального трансформатора 8, загальна точка фільтрів-конденсаторів 2 та 3. Фільтр-конденсатор 2 розряджається тим же колом. Після цього блок керування 12 забезпечує закриття ключа 6 і вмикання ключа 7. При цьому, струм в первинній обмотці зварювального трансформатора 8 змінює напрямок, перемагнічуючи магнітну систему і рухається колом: загальна точка фільтрів-конденсаторів 2, 3, інша частина первинної обмотки зварювального трансформатора 8, конденсатор 5, ключ 7, загальна точка "-" вхідного випрямляча 1 та фільтр-конденсатор 3. Фільтрконденсатор 3 розряджається тим же колом. Імпульси змінного зварювального струму у вторинній обмотці трансформатора 8 випрямляються вихідним випрямлячем 9 і подаються через дросель 10 та клеми 11 на дуговий проміжок. Розмір зварювального струму може регулюватись ступенево зміною вихідної напруги вхідного випрямляча 1 і плавно - зміною частоти керуючих імпульсів, які генеруються блоком керування 12 та проміжком часу, протягом якого кожний з ключів 6 та 7 знаходяться у відкритому стані. Завдяки такому з'єднанню зварювального трансформатора з ключами та вхідним випрямлячем досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Головною перевагою винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 6 разів (порівняно з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 300 А складає 180 кг. Потреба таких джерел живлення в Україні на рік складає біля 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 180 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2600 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 2600000 грн. Джерело живлення, що пропонується, може бути використано в усіх галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, деза умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. 2 38142 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
