Спосіб стабілізації породного масиву над старими гірничими виробками

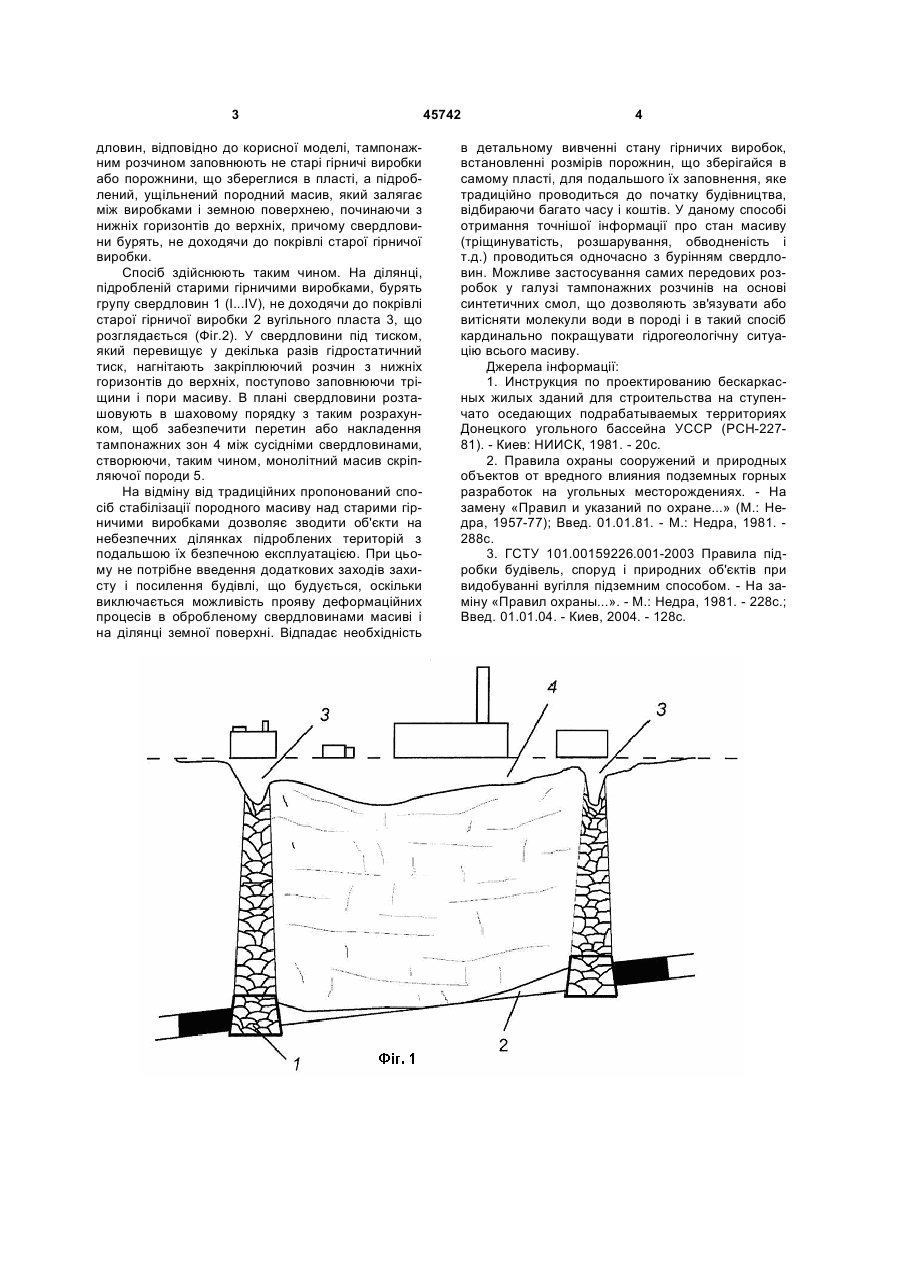

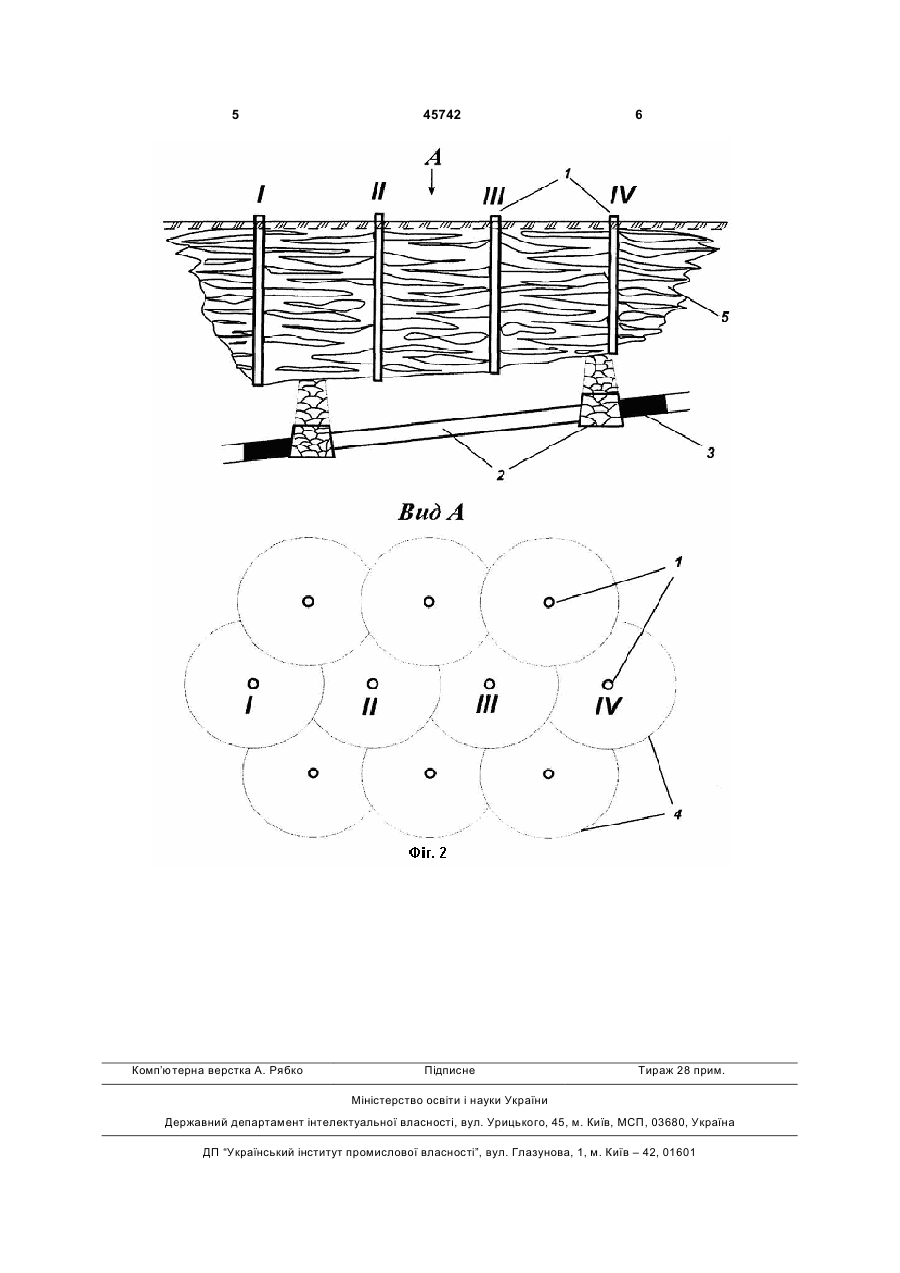

Спосіб стабілізації породного масиву над старими гірничими виробками, що включає буріння свердловин, який відрізняється тим, що тампонажним розчином заповнюють підроблений, ущільнений породний масив, який залягає між виробками і земною поверхнею, починаючи з нижніх горизонтів до верхніх, причому буріння свердловин провадять, не доходячи до покрівлі старої гірничої виробки. (19) (21) u200905542 (22) 01.06.2009 (24) 25.11.2009 (46) 25.11.2009, Бюл.№ 22, 2009 р. (72) ФЕОФАНОВ АНДРІЙ МИКОЛАЙОВИЧ (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ТА ПРОЕКТНОКОНСТРУКТОРСЬКИЙ ІНСТИТУТ ГІРНИЧОЇ ГЕОЛОГІЇ, ГЕОМЕХАНІКИ ТА МАРКШЕЙДЕРСЬКОЇ СПРАВИ 3 дловин, відповідно до корисної моделі, тампонажним розчином заповнюють не старі гірничі виробки або порожнини, що збереглися в пласті, а підроблений, ущільнений породний масив, який залягає між виробками і земною поверхнею, починаючи з нижніх горизонтів до верхніх, причому свердловини бурять, не доходячи до покрівлі старої гірничої виробки. Спосіб здійснюють таким чином. На ділянці, підробленій старими гірничими виробками, бурять групу свердловин 1 (І...IV), не доходячи до покрівлі старої гірничої виробки 2 вугільного пласта 3, що розглядається (Фіг.2). У свердловини під тиском, який перевищує у декілька разів гідростатичний тиск, нагнітають закріплюючий розчин з нижніх горизонтів до верхніх, поступово заповнюючи тріщини і пори масиву. В плані свердловини розташовують в шаховому порядку з таким розрахунком, щоб забезпечити перетин або накладення тампонажних зон 4 між сусідніми свердловинами, створюючи, таким чином, монолітний масив скріпляючої породи 5. На відміну від традиційних пропонований спосіб стабілізації породного масиву над старими гірничими виробками дозволяє зводити об'єкти на небезпечних ділянках підроблених територій з подальшою їх безпечною експлуатацією. При цьому не потрібне введення додаткових заходів захисту і посилення будівлі, що будується, оскільки виключається можливість прояву деформаційних процесів в обробленому свердловинами масиві і на ділянці земної поверхні. Відпадає необхідність 45742 4 в детальному вивченні стану гірничих виробок, встановленні розмірів порожнин, що зберігайся в самому пласті, для подальшого їх заповнення, яке традиційно проводиться до початку будівництва, відбираючи багато часу і коштів. У даному способі отримання точнішої інформації про стан масиву (тріщинуватість, розшарування, обводненість і т.д.) проводиться одночасно з бурінням свердловин. Можливе застосування самих передових розробок у галузі тампонажних розчинів на основі синтетичних смол, що дозволяють зв'язувати або витісняти молекули води в породі і в такий спосіб кардинально покращувати гідрогеологічну ситуацію всього масиву. Джерела інформації: 1. Инструкция по проектированию бескаркасных жилых зданий для строительства на ступенчато оседающих подрабатываемых территориях Донецкого угольного бассейна УССР (РСН-22781). - Киев: НИИСК, 1981. - 20с. 2. Правила охраны сооружений и природных объектов от вредного влияния подземных горных разработок на угольных месторождениях. - На замену «Правил и указаний по охране...» (М.: Недра, 1957-77); Введ. 01.01.81. - М.: Недра, 1981. 288с. 3. ГСТУ 101.00159226.001-2003 Правила підробки будівель, споруд і природних об'єктів при видобуванні вугілля підземним способом. - На заміну «Правил охраны...». - М.: Недра, 1981. - 228с.; Введ. 01.01.04. - Киев, 2004. - 128с. 5 Комп’ютерна верстка А. Рябко 45742 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
