Розсувна колісна пара залізничного рухомого складу
Номер патенту: 45743
Опубліковано: 25.11.2009
Автори: Мельник Павло Володимирович, Могила Валентин Іванович, Горбунов Микола Іванович, Скліфус Ярослав Костянтинович
Формула / Реферат
Розсувна колісна пара залізничного рухомого складу, що містить вагонну вісь і змонтовані на ній буфери, які взаємодіють з напрямними перевідного пристрою і містять комплект пружин, розсувна колісна пара обладнана секторами, які розміщені в барабанах і заходять у гнізда на подовженій ступиці колісних центрів, розсувна колісна пара обладнана капроновими втулками, вставленими у металеві втулки, разом з якими вони запресовані у ступиці колісних центрів і закріплені болтами, яка відрізняється тим, що на барабани напресовано зубчаті колеса двобічного тягового редуктора, зубчаті вінця барабанів розміщені на внутрішніх поверхнях і зв'язані з зубчатими вінцями, розміщеними на зовнішніх поверхнях ступиць колісних центрів.
Текст

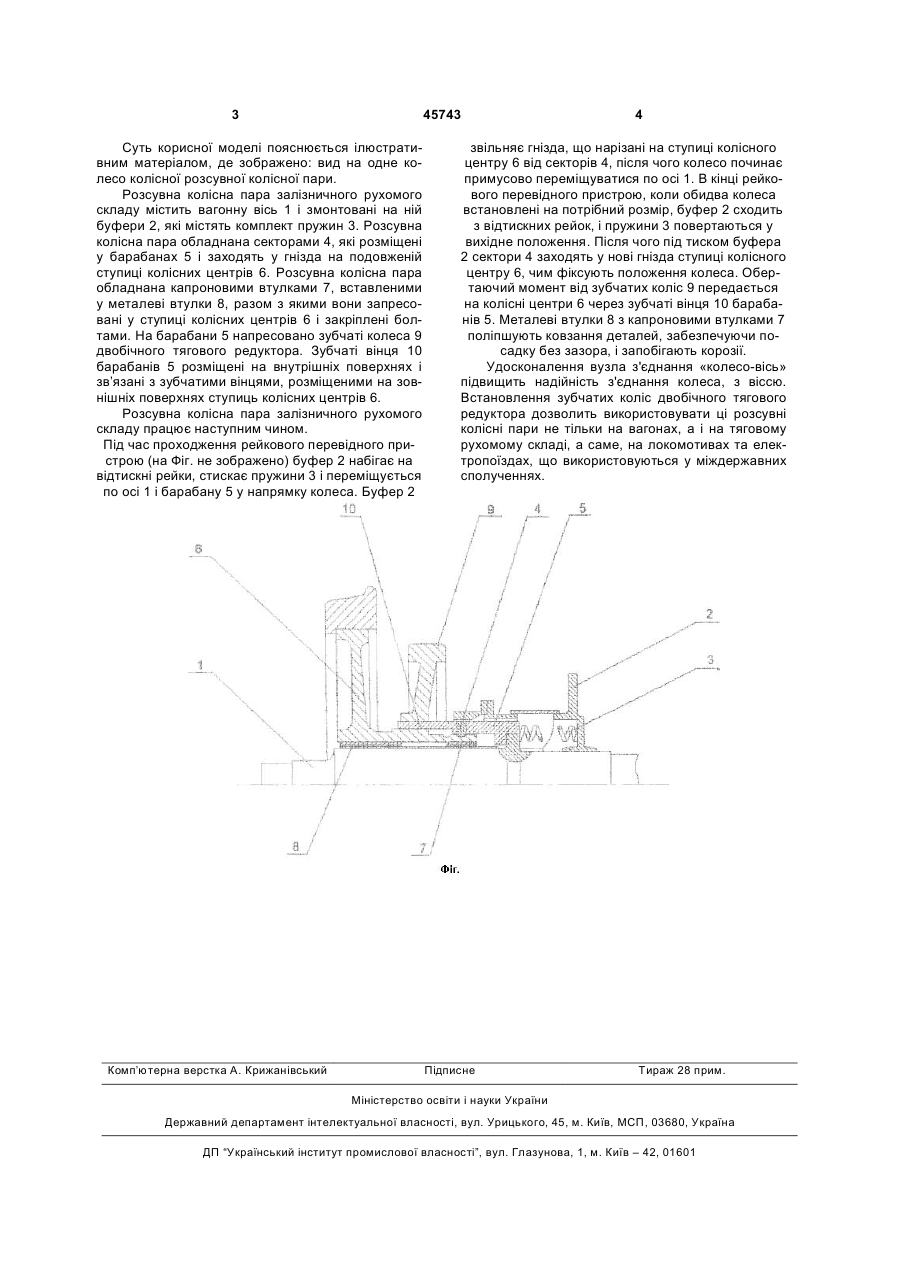

Розсувна колісна пара залізничного рухомого складу, що містить вагонну вісь і змонтовані на ній буфери, які взаємодіють з напрямними перевідно 3 45743 Суть корисної моделі пояснюється ілюстративним матеріалом, де зображено: вид на одне колесо колісної розсувної колісної пари. Розсувна колісна пара залізничного рухомого складу містить вагонну вісь 1 і змонтовані на ній буфери 2, які містять комплект пружин 3. Розсувна колісна пара обладнана секторами 4, які розміщені у барабанах 5 і заходять у гнізда на подовженій ступиці колісних центрів 6. Розсувна колісна пара обладнана капроновими втулками 7, вставленими у металеві втулки 8, разом з якими вони запресовані у ступиці колісних центрів 6 і закріплені болтами. На барабани 5 напресовано зубчаті колеса 9 двобічного тягового редуктора. Зубчаті вінця 10 барабанів 5 розміщені на внутрішніх поверхнях і зв’язані з зубчатими вінцями, розміщеними на зовнішніх поверхнях ступиць колісних центрів 6. Розсувна колісна пара залізничного рухомого складу працює наступним чином. Під час проходження рейкового перевідного пристрою (на Фіг. не зображено) буфер 2 набігає на відтискні рейки, стискає пружини 3 і переміщується по осі 1 і барабану 5 у напрямку колеса. Буфер 2 Комп’ютерна верстка А. Крижанівський 4 звільняє гнізда, що нарізані на ступиці колісного центру 6 від секторів 4, після чого колесо починає примусово переміщуватися по осі 1. В кінці рейкового перевідного пристрою, коли обидва колеса встановлені на потрібний розмір, буфер 2 сходить з відтискних рейок, і пружини 3 повертаються у вихідне положення. Після чого під тиском буфера 2 сектори 4 заходять у нові гнізда ступиці колісного центру 6, чим фіксують положення колеса. Обертаючий момент від зубчатих коліс 9 передається на колісні центри 6 через зубчаті вінця 10 барабанів 5. Металеві втулки 8 з капроновими втулками 7 поліпшують ковзання деталей, забезпечуючи посадку без зазора, і запобігають корозії. Удосконалення вузла з'єднання «колесо-вісь» підвищить надійність з'єднання колеса, з віссю. Встановлення зубчатих коліс двобічного тягового редуктора дозволить використовувати ці розсувні колісні пари не тільки на вагонах, а і на тяговому рухомому складі, а саме, на локомотивах та електропоїздах, що використовуються у міждержавних сполученнях. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюExpandable wheel pair of railroad rolling stock
Автори англійськоюSklifus Yaroslav Kostiantynovych, Mohyla Valentyn Ivanovych, Horbunov Mykola Ivanovych, Melnyk Pavlo Volodymyrovych
Назва патенту російськоюРаздвижная колесная пара железнодорожного подвижного состава
Автори російськоюСклифус Ярослав Константинович, Могила Валентин Иванович, Горбунов Николай Иванович, Мельник Павел Владимирович
МПК / Мітки
МПК: B61F 13/00
Мітки: рухомого, розсувна, колісна, складу, пара, залізничного
