Машина для миття посуду

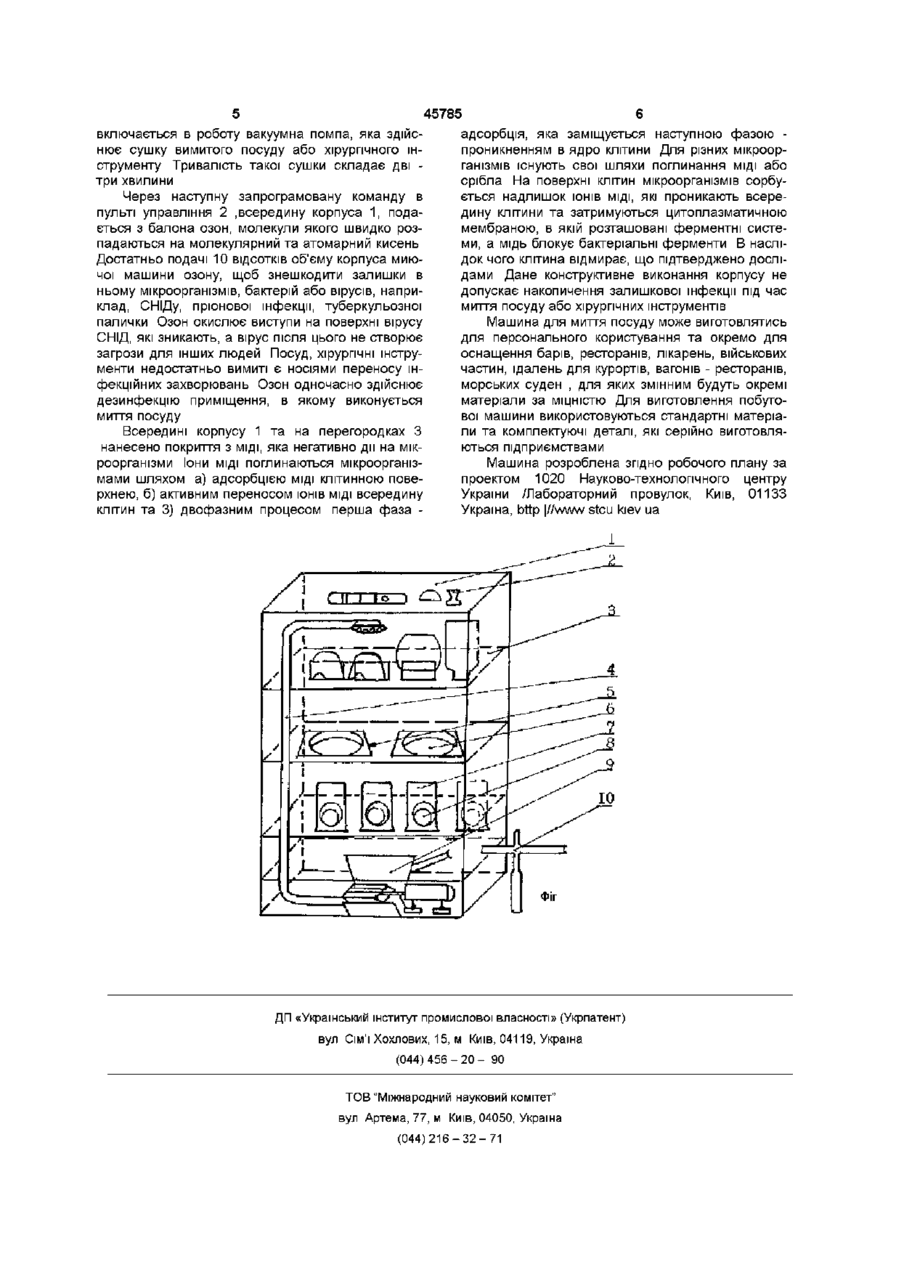

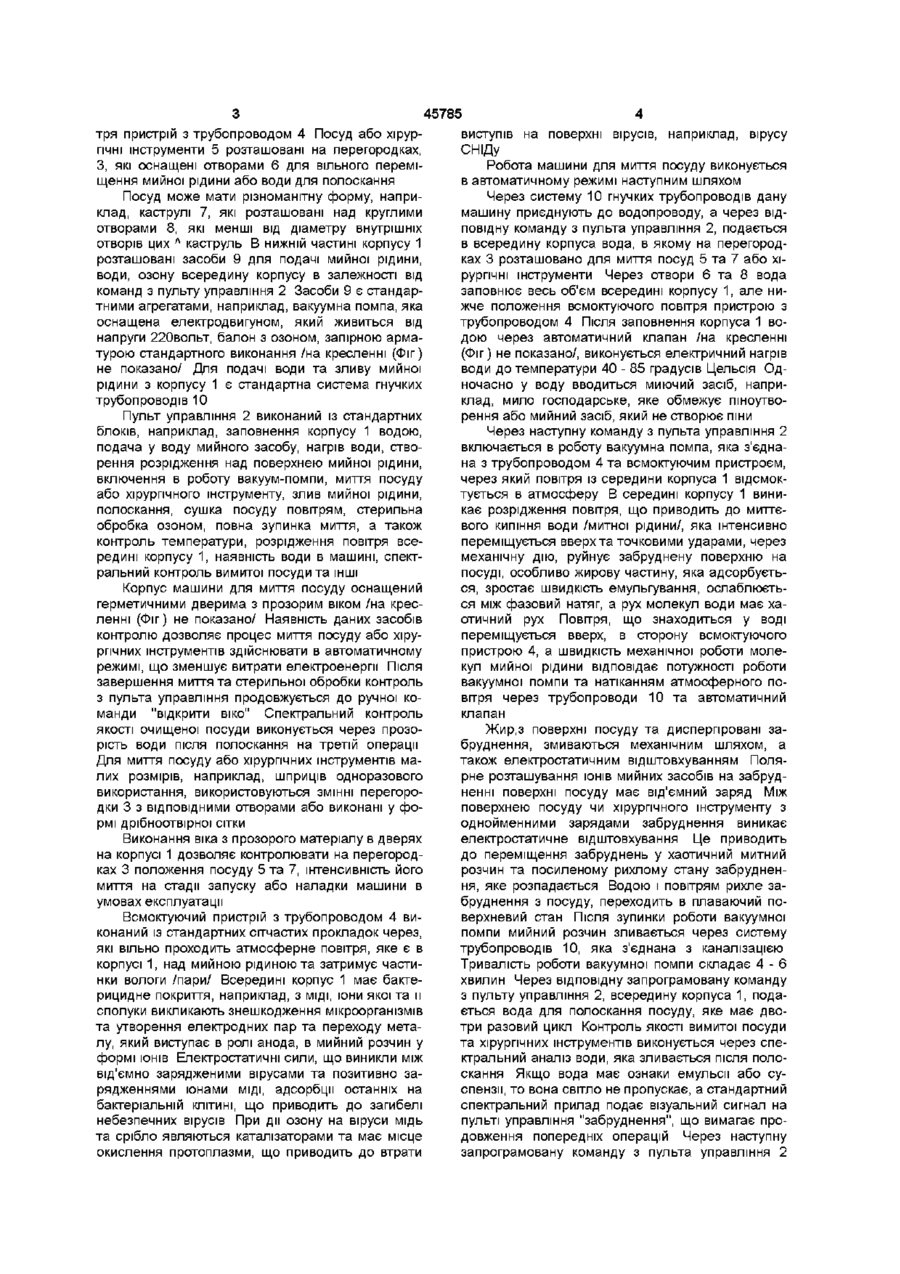

1 Машина для миття посуду, що містить корпус з перегородками з отворами, на яких розташований посуд, трубопроводи для під'єднання до водопостачання, двері з прозорим вікном, пульт управління для автоматичної роботи, яка відріз няється тим, що корпус виконаний з бактерицидним покриттям, герметичним, всередині з розпиленням озону, оснащений пристроєм для відсмоктування повітря, з'єднаним з вакуумною помпою, а пульт управління оснащений спектральним пристроєм 2 Машина для миття посуду по п 1, яка відрізняється тим, що перегородки є змінними 3 Машина для миття посуду по пп 1 та 2, яка відрізняється тим, що вакуумна помпа встановлена автономно за корпусом або в нижній частині корпусу Винахід стосується машин для миття та полоскання посуду, хірургічних інструментів мийною рідиною з и переміщенням повітрям або іншим газом, який вводиться в цю машину Відоме технічне рішення для миття, полоскання та стерилізації посуду, хірургічних інструментів, яке містить корпус, двері для розташування посуду всередині, засоби для створення тиску, засоби для подачі стерілізуючого газу всередину, засоби для контролю температурі, тиску, вакууму, вологості /Див Патент США 5702669, кл A61L9/00, 1995/ У ВІДОМІ конструкції процес миття та полоскання здійснюється шляхом створення тиску в мийній рідині та змиваючою дією рідини на поверхню посуду чи інструментів, а для стерилізації використовується газ, який не забезпечує повне знешкодження окремих вірусів, наприклад, СННІДу, прюнової форми, туберкульозної палочки та аналогічних, стійких до газового, водного, температурного середовищ У ВІДОМІ конструкції засоби точкової дії мийної рідини на посуд та інструменти відсутні, оскільки мас місце молекулярний зв'язок води, яка здійснює змочування поверхні посуду та забруднення та не забезпечує механічної дії на забруднену поверхню, особливо жирову поверхню, яка адсорбується та утворює навколо себе захисну оболонку, гідрофобні вуглецевоводородні КІНЦІ, якої направлені в жир, полярні групи - мийну рідину /воду/, при цьому швидкість емульгування залежить від між фазового натягу та МІЦНОСТІ оболонки навкруги капель масла на посуді, що створює захисні умови для розташування окремих вірусів під жировою поверхнею або в окремих шарах поверхневого забруднення, яке залишається неочищеним В основу винаходу покладена задача створення такої конструкції машини для миття посуду та хірургічних інструментів, яка би забезпечувала засобами молекулярної дії на жирову поверхню для її руйнування, зокрема, на вуглеводородні КІНЦІ, ослаблення між фазового натягу та змиву з поверхні посуду та хірургічних інструментів небезпечних вірусів та забруднень Суть винаходу полягає в тому, що конструкція мийної машини складається з герметичного корпусу, з перегородками, оснащеними отворами для проходу мийної рідини, засобом для створення над нею вакууму, арматури для подачі в корпус мийної рідини, води для полоскання, засобу для стерильної обробки вимитого посуду та хірургічних інструментів, засобу для сушки очищеного посуду та хірургічних інструментів, а стерилізуючим газом є озон, а корпус має бактерицидне покриття В дальшому винахід пояснюється конкретним прикладом його виконання та прикладеними складальним кресленням (Фіг) Машина для миття посуду складається з корпусу 1, на верхній частині, якого розташований автоматизований пульт управління 2 В корпусі 1 розташовані перегородки З У верхній частині всередині корпусу 1 розташований всмоктуючий пові ю 00 ю 45785 тря пристрій з трубопроводом 4 Посуд або хірургічні інструменти 5 розташовані на перегородках, З, які оснащені отворами 6 для вільного переміщення мийної рідини або води для полоскання Посуд може мати різноманітну форму, наприклад, каструлі 7, які розташовані над круглими отворами 8, які менші від діаметру внутрішніх отворів цих Л каструль В нижній частині корпусу 1 розташовані засоби 9 для подачі мийної рідини, води, озону всередину корпусу в залежності від команд з пульту управління 2 Засоби 9 є стандартними агрегатами, наприклад, вакуумна помпа, яка оснащена електродвигуном, який живиться від напруги 220вольт, балон з озоном, запірною арматурою стандартного виконання /на кресленні (Фіг) не показано/ Для подачі води та зливу мийної рідини з корпусу 1 є стандартна система гнучких трубопроводів 10 Пульт управління 2 виконаний із стандартних блоків, наприклад, заповнення корпусу 1 водою, подача у воду мийного засобу, нагрів води, створення розрідження над поверхнею мийної рідини, включення в роботу вакуум-помпи, миття посуду або хірургічного інструменту, злив мийної рідини, полоскання, сушка посуду повітрям, стерильна обробка озоном, повна зупинка миття, а також контроль температури, розрідження повітря всередині корпусу 1, наявність води в машині, спектральний контроль вимитої посуди та ІНШІ Корпус машини для миття посуду оснащений герметичними дверима з прозорим віком /на кресленні (Фіг) не показано/ Наявність даних засобів контролю дозволяє процес миття посуду або хірургічних інструментів здійснювати в автоматичному режимі, що зменшує витрати електроенергії Після завершення миття та стерильної обробки контроль з пульта управління продовжується до ручної команди "відкрити віко" Спектральний контроль якості очищеної посуди виконується через прозорість води після полоскання на третій операції Для миття посуду або хірургічних інструментів малих розмірів, наприклад, шприців одноразового використання, використовуються ЗМІННІ перегородки 3 з ВІДПОВІДНИМИ отворами або виконані у формі дрібноотвірної сітки Виконання віка з прозорого матеріалу в дверях на корпусі 1 дозволяє контролювати на перегородках 3 положення посуду 5 та 7, інтенсивність його миття на стадії запуску або наладки машини в умовах експлуатації Всмоктуючий пристрій з трубопроводом 4 виконаний із стандартних сітчастих прокладок через, які вільно проходить атмосферне повітря, яке є в корпусі 1, над мийною рідиною та затримує частинки вологи /пари/ Всередині корпус 1 має бактерицидне покриття, наприклад, з МІДІ, ІОНИ якої та и сполуки викликають знешкодження мікроорганізмів та утворення електродних пар та переходу металу, який виступає в ролі анода, в мийний розчин у формі ІОНІВ Електростатичні сили, що виникли між від'ємно зарядженими вірусами та позитивно зарядженнями іонами МІДІ, адсорбції останніх на бактеріальній КЛІТИНІ, ЩО приводить до загибелі небезпечних вірусів При дії озону на віруси мідь та срібло являються каталізаторами та має місце окислення протоплазми, що приводить до втрати виступів на поверхні вірусів, наприклад, вірусу СНІДу Робота машини для миття посуду виконується в автоматичному режимі наступним шляхом Через систему 10 гнучких трубопроводів дану машину приєднують до водопроводу, а через відповідну команду з пульта управління 2, подається в всередину корпуса вода, в якому на перегородках 3 розташовано для миття посуд 5 та 7 або хірургічні інструменти Через отвори 6 та 8 вода заповнює весь об'єм всередині корпусу 1, але нижче положення всмоктуючого повітря пристрою з трубопроводом 4 Після заповнення корпуса 1 водою через автоматичний клапан /на кресленні (Фіг) не показано/, виконується електричний нагрів води до температури 40 - 85 градусів Цельсія Одночасно у воду вводиться миючий засіб, наприклад, мило господарське, яке обмежує пшоутворення або мийний засіб, який не створює піни Через наступну команду з пульта управління 2 включається в роботу вакуумна помпа, яка з'єднана з трубопроводом 4 та всмоктуючим пристроєм, через який повітря із середини корпуса 1 відсмоктується в атмосферу В середині корпусу 1 виникає розрідження повітря, що приводить до миттєвого кипіння води /митної рідини/, яка інтенсивно переміщується вверх та точковими ударами, через механічну дію, руйнує забруднену поверхню на посуді, особливо жирову частину, яка адсорбується, зростає швидкість емульгування, ослаблюється між фазовий натяг, а рух молекул води має хаотичний рух Повітря, що знаходиться у воді переміщується вверх, в сторону всмоктуючого пристрою 4, а швидкість механічної роботи молекул мийної рідини відповідає потужності роботи вакуумної помпи та натіканням атмосферного повітря через трубопроводи 10 та автоматичний клапан Жир,з поверхні посуду та дисперпровані забруднення, змиваються механічним шляхом, а також електростатичним відштовхуванням Полярне розташування ІОНІВ МИЙНИХ засобів на забрудненні поверхні посуду має від'ємний заряд Між поверхнею посуду чи хірургічного інструменту з однойменними зарядами забруднення виникає електростатичне відштовхування Це приводить до переміщення забруднень у хаотичний митний розчин та посиленому рихлому стану забруднення, яке розпадається Водою і повітрям рихле забруднення з посуду, переходить в плаваючий поверхневий стан Після зупинки роботи вакуумної помпи мийний розчин зливається через систему трубопроводів 10, яка з'єднана з каналізацією Тривалість роботи вакуумної помпи складає 4 - 6 хвилин Через відповідну запрограмовану команду з пульту управління 2, всередину корпуса 1, подається вода для полоскання посуду, яке має двотри разовий цикл Контроль якості вимитої посуди та хірургічних інструментів виконується через спектральний аналіз води, яка зливається після полоскання Якщо вода має ознаки емульсії або суспензії, то вона світло не пропускає, а стандартний спектральний прилад подає візуальний сигнал на пульті управління "забруднення", що вимагає продовження попередніх операцій Через наступну запрограмовану команду з пульта управління 2 45785 включається в роботу вакуумна помпа, яка здійсадсорбція, яка заміщується наступною фазою нює сушку вимитого посуду або хірургічного інпроникненням в ядро клітини Для різних мікроорструменту Тривалість такої сушки складає дві ганізмів існують свої шляхи поглинання МІДІ або три хвилини срібла На поверхні клітин мікроорганізмів сорбується надлишок ІОНІВ МІДІ, ЯКІ проникають всереЧерез наступну запрограмовану команду в дину клітини та затримуються цитоплазматичною пульті управління 2 .всередину корпуса 1, подамембраною, в якій розташовані ферментні систеється з балона озон, молекули якого швидко розми, а мідь блокує бактеріальні ферменти В насліпадаються на молекулярний та атомарний кисень док чого клітина відмирає, що підтверджено досліДостатньо подачі 10 ВІДСОТКІВ об'єму корпуса миюдами Дане конструктивне виконання корпусу не чої машини озону, щоб знешкодити залишки в допускає накопичення залишкової інфекції під час ньому мікроорганізмів, бактерій або вірусів, напримиття посуду або хірургічних інструментів клад, СНІДу, прюнової інфекції, туберкульозної палички Озон окислює виступи на поверхні вірусу Машина для миття посуду може виготовлятись СНІД, які зникають, а вірус після цього не створює для персонального користування та окремо для загрози для інших людей Посуд, хірургічні інструоснащення барів, ресторанів, лікарень, військових менти недостатньо вимиті є носіями переносу інчастин, їдалень для курортів, вагонів - ресторанів, фекційних захворювань Озон одночасно здійснює морських суден , для яких змінним будуть окремі дезинфекцію приміщення, в якому виконується матеріали за МІЦНІСТЮ ДЛЯ виготовлення побутомиття посуду вої машини використовуються стандартні матеріали та комплектуючі деталі, які серійно виготовляВсередині корпусу 1 та на перегородках З ються підприємствами нанесено покриття з МІДІ, яка негативно дії на мікроорганізми Іони МІДІ поглинаються мікроорганізМашина розроблена згідно робочого плану за мами шляхом а) адсорбцією МІДІ КЛІТИННОЮ повепроектом 1020 Науково-технологічного центру рхнею, б) активним переносом ІОНІВ МІДІ всередину України /Лабораторний провулок, Київ, 01133 клітин та 3) двофазним процесом перша фаза Україна, bttp |//www stcu kiev ua Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
