Редуктор

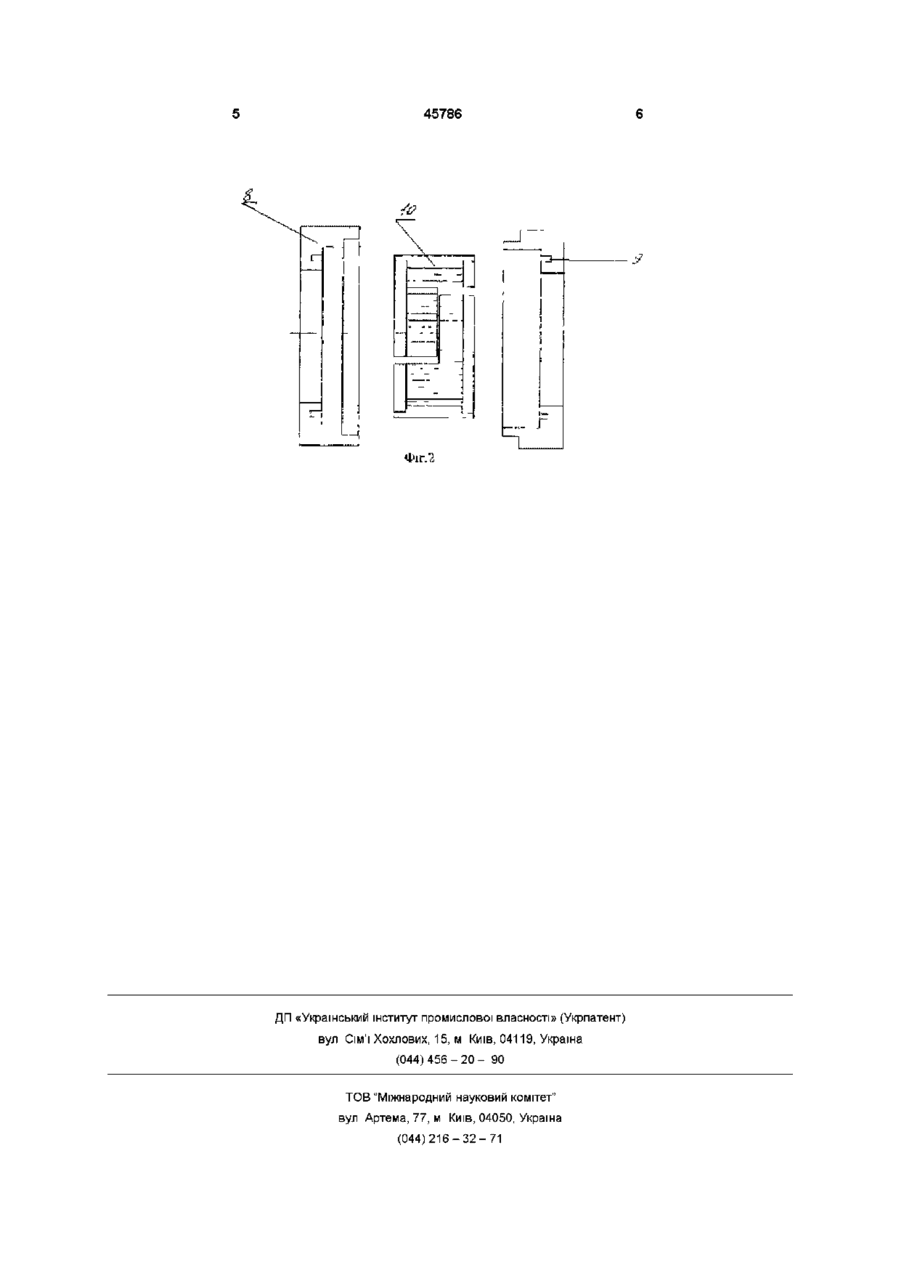

Редуктор, що містить корпус із кришкою і планетарну передачу, що має ведучий вал із установленим на ньому сателітом і веденим елементом, напрямні накладки і колесо з внутрішніми зубами, який відрізняється тим, що як ведений елемент застосований вал із фланцем, на торці сателіта і на фланці вала виконані отвори, в яких встановлені ексцентричні вали з ексцентриситетом, який дорівнює ексцентриситету додатково встановленої ексцентричної втулки, а обід колеса з внутрішніми зубами виконаний тонкостінним із пружного матеріалу і розрізаний у формі виступ-виріз зубів, причому краї обода встановлені в кільцевих розточках напрямних накладок Винахід відноситься до машинобудування і може бути використаним в якості редуктора загального, а також спеціального призначення Відома ручна лебідка (патент України №2223), що містить планетарний редуктор, до складу якого входять корпус із кришкою і планетарна передача, що має ведучий вал з установленим на ньому зубцюватим колесом із ЗОВНІШНІМИ зубами, пов'язаним із зубцюватим колесом із внутрішніми зубами, направлямні накладки і ведений елемент, причому в торці колеса з ЗОВНІШНІМИ зубами розміщені пальці, що вставлені в отвори на нерухомому фланці редукторі, який містить корпус із кришкою і планетарною передачею, що мас ведучий вал із установленим на ньому сателітом і веденим елементом, напрямні накладки і колесо з внутрішніми зубами, ВІДПОВІДНО ДО винаходу, як ведений елемент застосований вал із фланцем, на торці сателіта і на фланці вала виконані отвори, у яких встановлені ексцентричні вали з ексцентриситетом, який дорівнює ексцентриситету додатково встановленого ексцентричної втулки, а обід колеса з внутрішніми зубами виконаний тонкостінним із пружного матеріалу і розрізаний у формі виступ-виріз зубів, причому краї ободу встановлені в кільцевих розточках напрямних накладок Запропонована конструкція містить одноступінчастий редуктор із змінними деталями Для передачі потужності використані ексцентричні вали, що значно спрощує виготовлення і не потреб}є спеціальних пристосувань У комплекті з редуктором поставляються додаткові напрямні накладки з різними діаметрами кільцевих розточок, ексцентричні вали й ексцентричні втулки з різними ексцентриситетами Швидка зміна цих деталей дозволяє змінювати передатні числа редуктора у великому діапазоні, що дає можливість тому ж самому редуктору забезпечувати різні швидкості обертання Таким чином, простий у виготовленні І переналагоджувана редуктор має високі експлуатаційні можливості У ВІДОМІЙ конструкції використаний одноступінчастий планетарний редуктор із багатопарним зачепленням зубів, що дозволяє передавати значні навантаження, які непосильні для інших редукторів (зокрема для черв'ячних) Проте в цій конструкції для передачі потужності використаний механізм із пальцями й отворами, що потребує високої точності виготовлення, що значно підвищує собівартість Крім того, експлуатаційні можливості такої лебідки досить низькі, тому що вона розрахована на постійне передатне число У основу винаходу поставлена задача здешевлення редуктора з одночасним збільшенням його експлуатаційних можливостей, за рахунок спрощення механізму передачі потужності Поставлена задача вирішується тим, що в (О 00 ю Сутність винаходу пояснюється кресленням, де на Фіг 1 показаний подовжній розтин редуктора, що переналагоджується, Фіг 2 - ЗМІННІ напрямні накладки і розрізний обід зубцюватого колеса з внутрішніми зубами Редуктор містить корпус 1 з кришкою 2 і планетарну передачу, що має ведучий вал 3 з установленим на ньому сателітом 4, між якими встановлена ексцентрична втулка 5, ведомий елемент 6 із фланцем 7, напрямні накладки 8, 9 і колесо 10 з внутрішніми зубами На торці сателіта 4 і на фланці 7 виконані отвори, у яких встановлені ексцентричні вали 11 Для зрівноважування сателіта 4 передбачена противага 12 Редуктор працює таким чином при обертанні ведучого вала 3 сателіт 4 здійснює площинно паралельні переміщення в радіальних напрямках, за рахунок різниці зубів зубцюватих коліс відбувається повільний проворот сателіта 4 убік, обернений обертанню ведучого вала 3 Це обертання за допомогою ексцентричних валів 11 передається веденому валу 6 редуктора Для зміни передатного числа такого редуктора передбачені ЗМІННІ напрямні накладки 8 і 9 Тонкостінний розрізний обід зубцюватого колеса 45786 10 примусово розгинається або згинається, приймаючи при цьому форми дуг кіл різного діаметра Для цього в різних напрямних накладках розточені кільцеві канавки різного діаметра У комплекті також передбачені ексцентричні втулки 5, для кожного значення передатного числа розміри ексцентриситету цих деталей різні Таким чином, ступінчаста зміна числа зубів зубцюватого колеса 10 дозволяє ступінчасте змінювати передатні числа того ж самого редуктора у великому діапазоні Конструкція редуктора, що переналагоджується, проста у виготовленні і надійна в експлуатації Застосування в конструкції даного редуктора ексцентричних пальців дозволяє значно спростити вузол передачі потужності з ведучого вала на ведений, при зберіганні високого значення коефіцієнта корисної дії Використання зубчатого колеса з пружним розрізним ободом і змінних деталей дозволяє змінювати швидкості обертання веденого вала, що збільшує експлуатаційні можливості Крім того, наявність у редукторі податливого зачеплення зубів збільшує надійність конструкції 45786 _„ Г Фіг.?, ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
