Стенд для дослідження руху зрідженої маси комбікорму

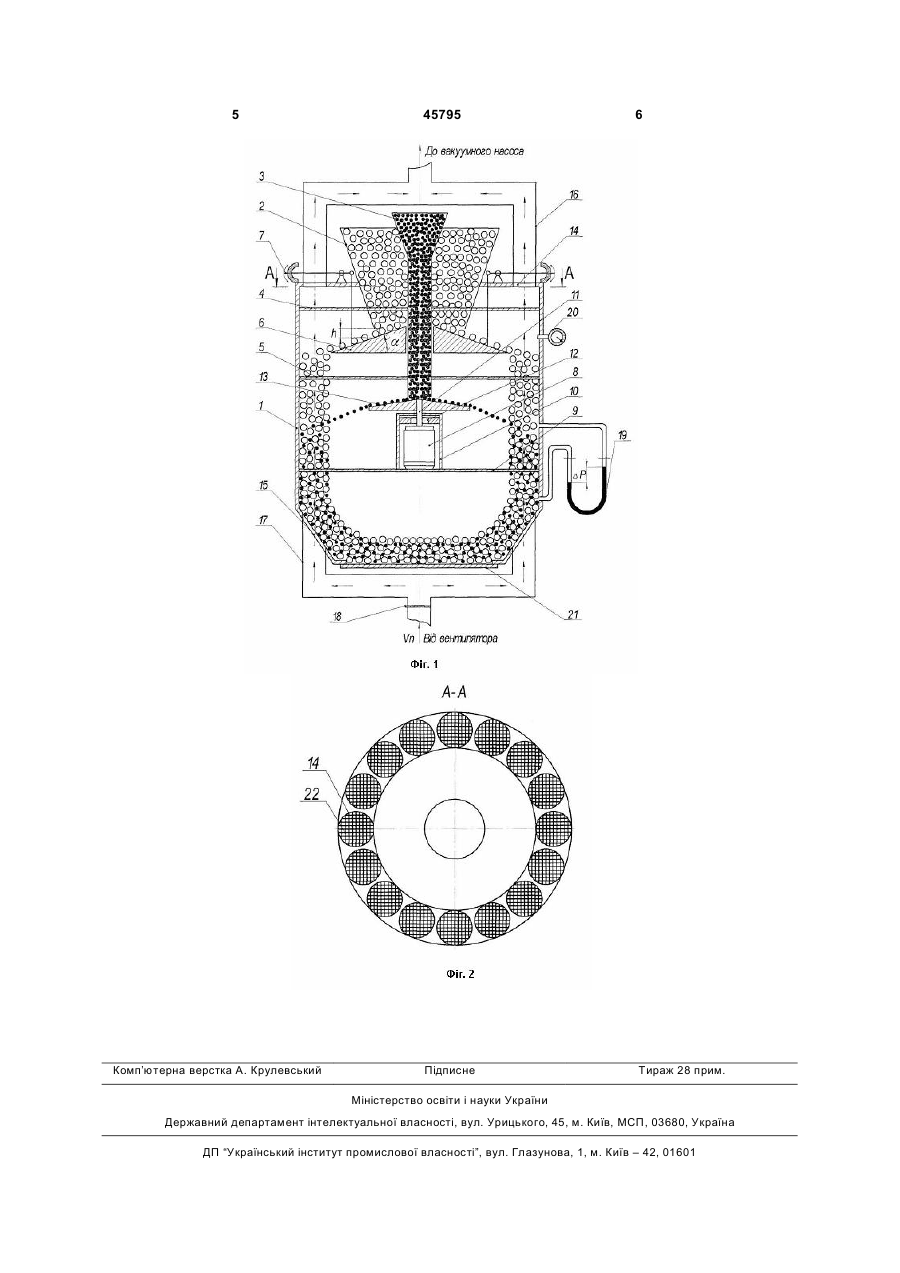

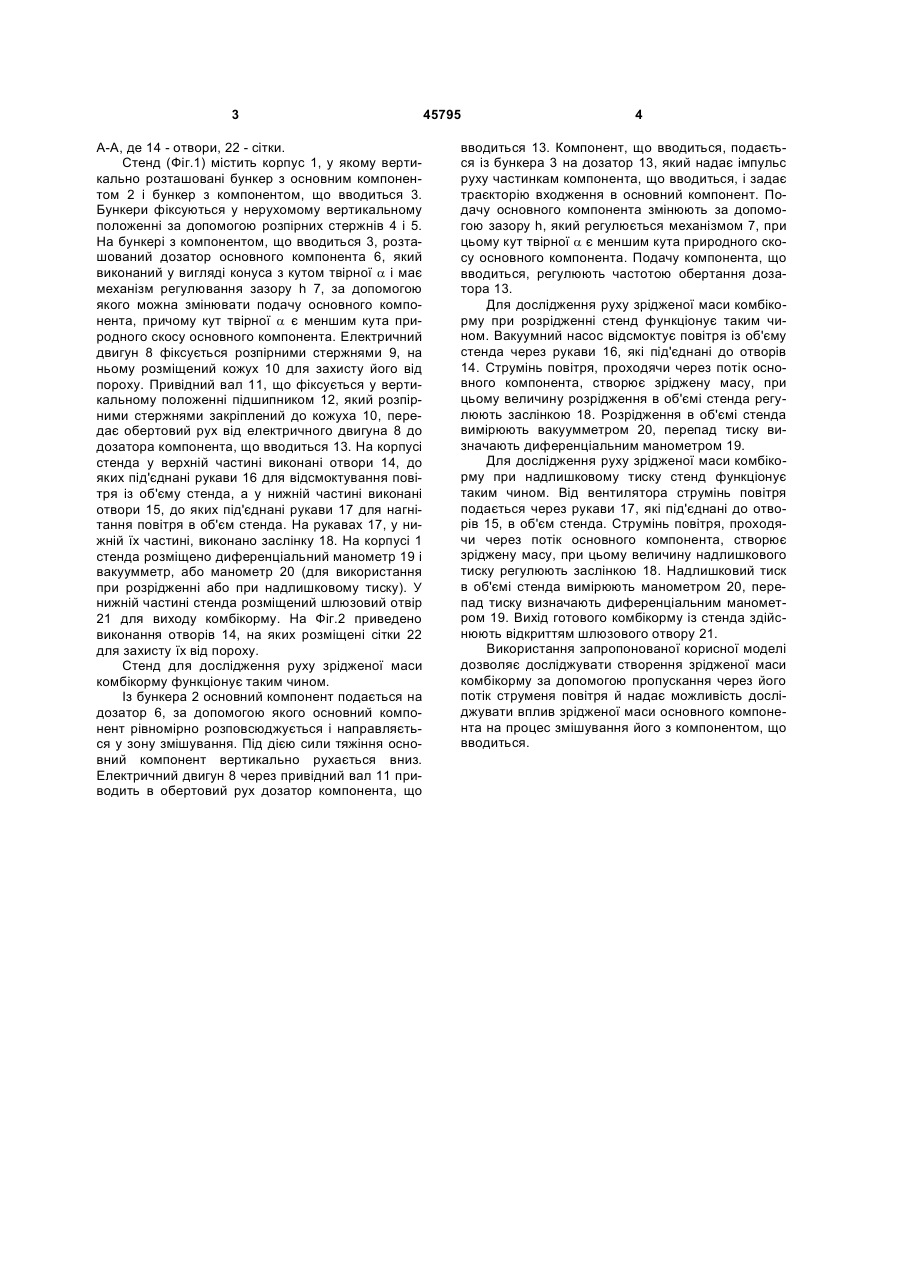

1. Стенд для дослідження руху зрідженої маси комбікорму, що містить диференціальний манометр, сітки, який відрізняється тим, що містить 3 А-А, де 14 - отвори, 22 - сітки. Стенд (Фіг.1) містить корпус 1, у якому вертикально розташовані бункер з основним компонентом 2 і бункер з компонентом, що вводиться 3. Бункери фіксуються у нерухомому вертикальному положенні за допомогою розпірних стержнів 4 і 5. На бункері з компонентом, що вводиться 3, розташований дозатор основного компонента 6, який виконаний у вигляді конуса з кутом твірної a і має механізм регулювання зазору h 7, за допомогою якого можна змінювати подачу основного компонента, причому кут твірної a є меншим кута природного скосу основного компонента. Електричний двигун 8 фіксується розпірними стержнями 9, на ньому розміщений кожух 10 для захисту його від пороху. Привідний вал 11, що фіксується у вертикальному положенні підшипником 12, який розпірними стержнями закріплений до кожуха 10, передає обертовий рух від електричного двигуна 8 до дозатора компонента, що вводиться 13. На корпусі стенда у верхній частині виконані отвори 14, до яких під'єднані рукави 16 для відсмоктування повітря із об'єму стенда, а у нижній частині виконані отвори 15, до яких під'єднані рукави 17 для нагнітання повітря в об'єм стенда. На рукавах 17, у нижній їх частині, виконано заслінку 18. На корпусі 1 стенда розміщено диференціальний манометр 19 і вакуумметр, або манометр 20 (для використання при розрідженні або при надлишковому тиску). У нижній частині стенда розміщений шлюзовий отвір 21 для виходу комбікорму. На Фіг.2 приведено виконання отворів 14, на яких розміщені сітки 22 для захисту їх від пороху. Стенд для дослідження руху зрідженої маси комбікорму функціонує таким чином. Із бункера 2 основний компонент подається на дозатор 6, за допомогою якого основний компонент рівномірно розповсюджується і направляється у зону змішування. Під дією сили тяжіння основний компонент вертикально рухається вниз. Електричний двигун 8 через привідний вал 11 приводить в обертовий рух дозатор компонента, що 45795 4 вводиться 13. Компонент, що вводиться, подається із бункера 3 на дозатор 13, який надає імпульс руху частинкам компонента, що вводиться, і задає траєкторію входження в основний компонент. Подачу основного компонента змінюють за допомогою зазору h, який регулюється механізмом 7, при цьому кут твірної a є меншим кута природного скосу основного компонента. Подачу компонента, що вводиться, регулюють частотою обертання дозатора 13. Для дослідження руху зрідженої маси комбікорму при розрідженні стенд функціонує таким чином. Вакуумний насос відсмоктує повітря із об'єму стенда через рукави 16, які під'єднані до отворів 14. Струмінь повітря, проходячи через потік основного компонента, створює зріджену масу, при цьому величину розрідження в об'ємі стенда регулюють заслінкою 18. Розрідження в об'ємі стенда вимірюють вакуумметром 20, перепад тиску визначають диференціальним манометром 19. Для дослідження руху зрідженої маси комбікорму при надлишковому тиску стенд функціонує таким чином. Від вентилятора струмінь повітря подається через рукави 17, які під'єднані до отворів 15, в об'єм стенда. Струмінь повітря, проходячи через потік основного компонента, створює зріджену масу, при цьому величину надлишкового тиску регулюють заслінкою 18. Надлишковий тиск в об'ємі стенда вимірюють манометром 20, перепад тиску визначають диференціальним манометром 19. Вихід готового комбікорму із стенда здійснюють відкриттям шлюзового отвору 21. Використання запропонованої корисної моделі дозволяє досліджувати створення зрідженої маси комбікорму за допомогою пропускання через його потік струменя повітря й надає можливість досліджувати вплив зрідженої маси основного компонента на процес змішування його з компонентом, що вводиться. 5 Комп’ютерна верстка А. Крулевський 45795 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
