Стенд для дослідження елементів стрічкового конвеєра

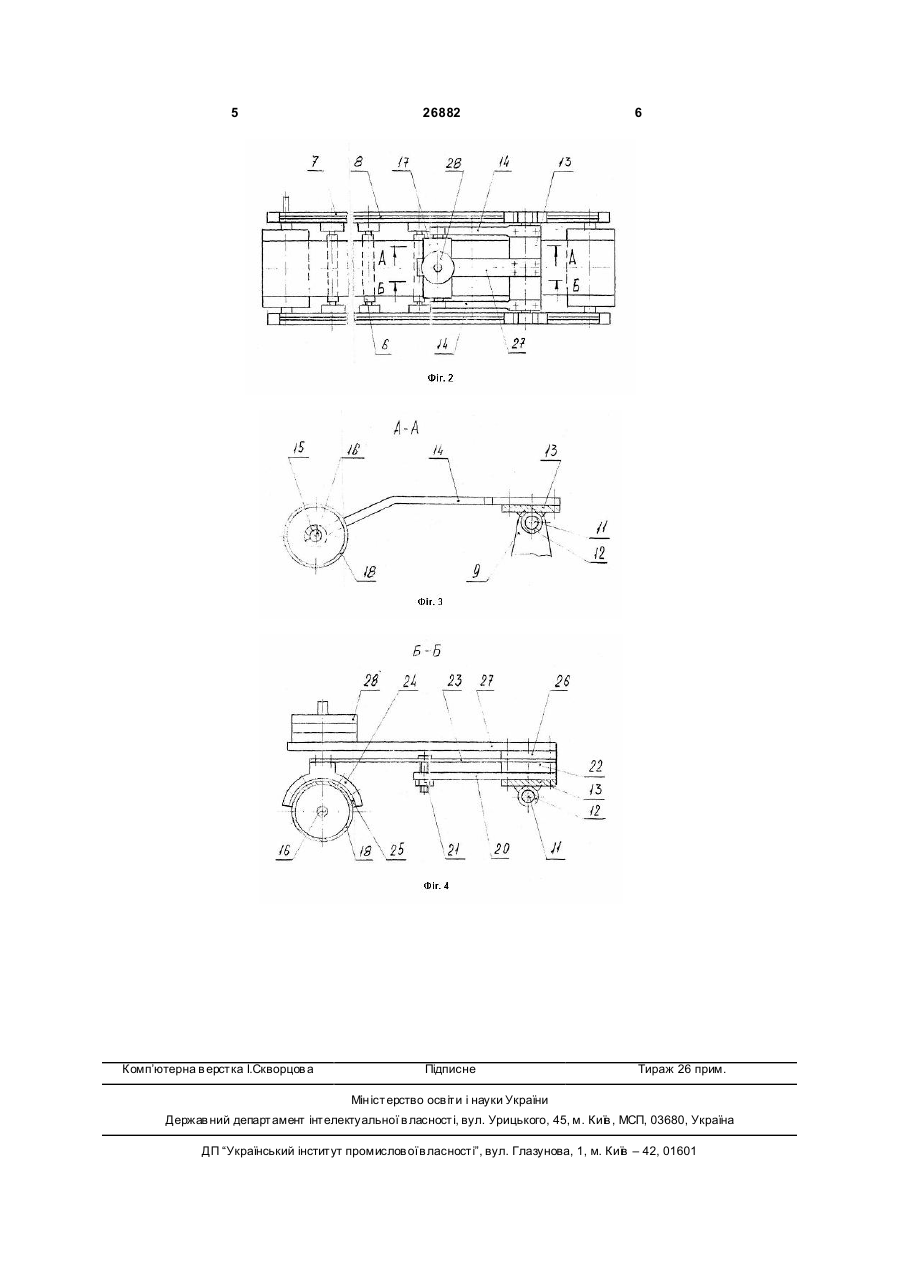

Стенд для дослідження елементів стрічкового конвеєра, який містить раму, встановлені на ній привідний і натяжний барабани і стрічку, що їх огинає, робоча гілка якої розташована на роликах, який відрізняється тим, що на рамі конвеєра жорстко закріплюються в повздовжніх Т-подібних пазах кронштейни навантажувального пристрою, в отворах яких встановлена вісь з розташованою на ній з можливістю повороту втулкою і жорстко за 3 26882 люються в повздовжніх Т-образних пазах кронштейни навантажувального пристрою, в отворах яких встановлена вісь з розташованою на ній з можливістю повороту втулкою і жорстко закріпленою вздовж втулки планкою, при цьому на кінцях планки встановлені консолі з отворами, в яких розміщена з можливістю обертання вісь, що жорстко закріплена в корпусі ролика, а в середній частині планки встановлена консоль, що взаємодіє через гвинтову пару з розташованою над нею пластинчастою пружиною, на вільному кінці якої закріплений корпус гальмівного пристрою з вкладишем із фрикційного матеріалу, який взаємодіє з корпусом ролика, а над пластинчастою пружиною встановлена друга консоль і на її вільному кінці розташовані змінні вантажі, при цьому обидві консолі, які розташовані у середній частині планки і пластинчаста пружина з'єднані між собою через дистанційні прокладки й закріплені на планці гвинтовими парами, а на кінцях осі ролика виконані лиски під ключ. На Фіг.1 зображений стенд для дослідження елементів стрічкового конвеєру, загальний вигляд; на Фіг.2 - вигляд звер ху; на Фіг.3 - розріз А-А на Фіг.2; на Фіг.4 - розріз Б-Б на Фіг.2. Стенд для дослідження елементів стрічкового конвеєру вміщує раму 1, на якій закріплені приводний 2 і натяжний 3 барабани (привод і натяжний пристрій не показані) і стрічку 4, що їх огинає, робоча гілка 5 якої розташована на роликах 6, закріплених на верхніх горизонтальних балках 7 рами 1. Крім роликів 6 на балках 7 встановлені з можливістю переміщення в повздовжніх Т-образних пазах 8 кронштейни 9 навантажувального пристрою, в отворах 10 яких розташована вісь 11 з встановленою на ній з можливістю обертання втулкою 12 з жорстко закріпленою вздовж неї планкою 13, на кінцях якої закріплені консолі 14 з отворами 15. Вісь 16 ролика 17 жорстко закріплена в корпусі 18 ролика 17 і встановлена з можливістю обертання в отворах 15 консолей 14. На кінцях осі 16 виконані лиски 19 під ключ. В середній частині планки 13 встановлена консоль 20, що взаємодіє через гвин 4 тову пару 21 з розташованою над нею через дистанційну прокладку 22 пластинчастою пружиною 23, а на вільному її кінці закріплений корпус 24 гальмівного пристрою з вкладишем з фрикційного матеріалу, котрий взаємодії з корпусом 18 ролика 17. Над пластинчастою пружиною 23 через дистанційну прокладку 26 встановлена консоль 27, а на її вільному кінці розміщені змінні вантажі 28, при цьому консолі 14, 20, 27, дистанційні прокладки 22, 26 і пластинчаста пружина 23 закріплені на планці 13 гвинтовими парами. Стенд працює таким чином. Елементи стрічкового конвеєру, що досліджують, встановлюють на стенді. Кронштейн 9 навантажувального пристрою, що імітує навантаження, закріплюють в Т-образних пазах 8 таким чином, щоб ролик 17 знаходився у зоні створення навантаження. Після цього через гвинтову пару 21 і гальмівний пристрій, що складається із корпуса 24 з вкладишем 25, встановлюють необхідний гальмівний момент на ролику 17, який контролюють тарованим ключем прокручуючи вісь 16 ролика 17 в отворах 15 консолей 14. Потім встановлюють на консолі 27 необхідну для проведення дослідження кількість вантажів і вмикають привод стенда. Ролик 17 під дією своєї ваги і вантажів 28 імітує навантаження на робочу гілку 5 стрічки 4 і при її переміщенні приводиться в обертання ролик 17. При цьому гальмівний момент на ролику 17 затрудняє його обертання і оказує опір переміщенню стрічки 4, що створює дотичні навантаження у стрічці, імітуючи експлуатаційні умови роботи стрічки (тобто реалізацію сили тяги від приводного барабану до стрічки). При необхідності прискореного проведення досліджень на рамі 1 стенда можуть бути встановлені декілька навантажувальних пристроїв. Запропонована конструкція стенда для дослідження елементів стрічкового конвеєра дозволяє підвищити його надійність, скоротити час на підготовку стенда до досліджень і проводити дослідження у широкому діапазоні швидкостей і навантажень. 5 Комп’ютерна в ерстка І.Скворцов а 26882 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
