Пристрій для графічної реєстрації електричних явищ, одержаних з поверхні тіла пацієнта

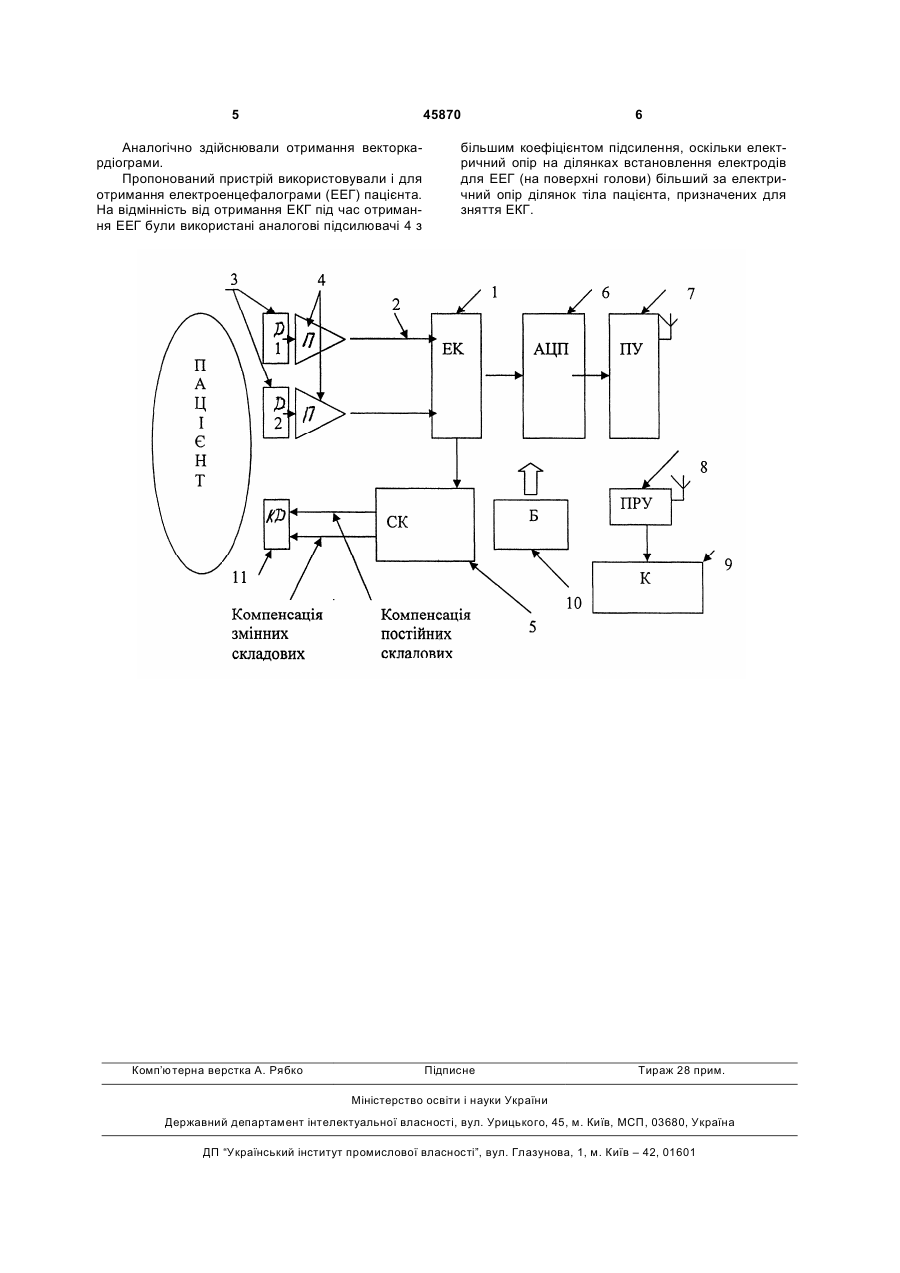

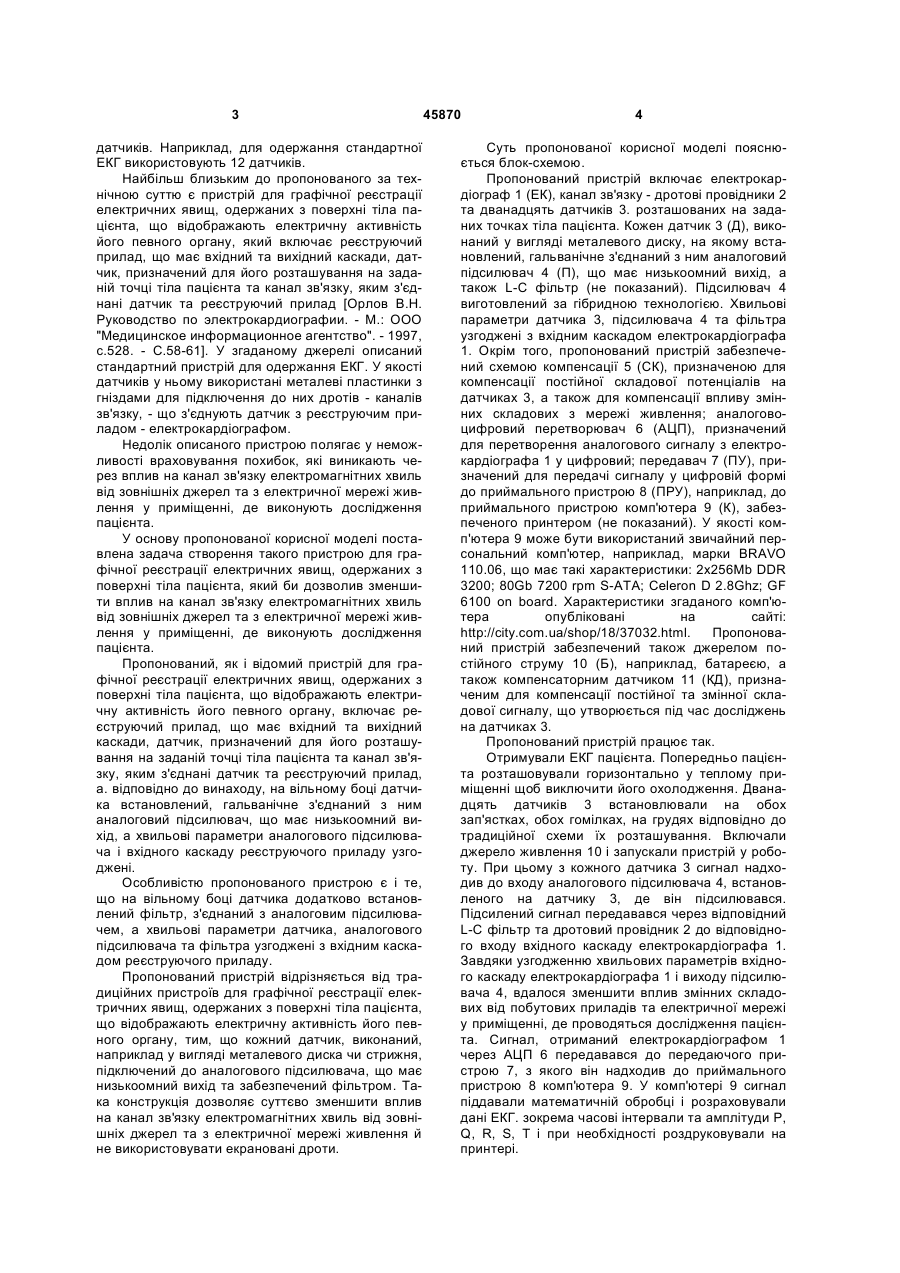

1. Пристрій для графічної реєстрації електричних явищ, одержаних з поверхні тіла пацієнта, що відображають електричну активність його певного органа, який включає реєструючий прилад, що має вхідний та вихідний каскади, датчик, призначений 3 датчиків. Наприклад, для одержання стандартної ЕКГ використовують 12 датчиків. Найбільш близьким до пропонованого за технічною суттю є пристрій для графічної реєстрації електричних явищ, одержаних з поверхні тіла пацієнта, що відображають електричну активність його певного органу, який включає реєструючий прилад, що має вхідний та вихідний каскади, датчик, призначений для його розташування на заданій точці тіла пацієнта та канал зв'язку, яким з'єднані датчик та реєструючий прилад [Орлов В.Н. Руководство по электрокардиографии. - М.: ООО "Медицинское информационное агентство". - 1997, с.528. - С.58-61]. У згаданому джерелі описаний стандартний пристрій для одержання ЕКГ. У якості датчиків у ньому використані металеві пластинки з гніздами для підключення до них дротів - каналів зв'язку, - що з'єднують датчик з реєструючим приладом - електрокардіографом. Недолік описаного пристрою полягає у неможливості враховування похибок, які виникають через вплив на канал зв'язку електромагнітних хвиль від зовнішніх джерел та з електричної мережі живлення у приміщенні, де виконують дослідження пацієнта. У основу пропонованої корисної моделі поставлена задача створення такого пристрою для графічної реєстрації електричних явищ, одержаних з поверхні тіла пацієнта, який би дозволив зменшити вплив на канал зв'язку електромагнітних хвиль від зовнішніх джерел та з електричної мережі живлення у приміщенні, де виконують дослідження пацієнта. Пропонований, як і відомий пристрій для графічної реєстрації електричних явищ, одержаних з поверхні тіла пацієнта, що відображають електричну активність його певного органу, включає реєструючий прилад, що має вхідний та вихідний каскади, датчик, призначений для його розташування на заданій точці тіла пацієнта та канал зв'язку, яким з'єднані датчик та реєструючий прилад, а. відповідно до винаходу, на вільному боці датчика встановлений, гальванічне з'єднаний з ним аналоговий підсилювач, що має низькоомний вихід, а хвильові параметри аналогового підсилювача і вхідного каскаду реєструючого приладу узгоджені. Особливістю пропонованого пристрою є і те, що на вільному боці датчика додатково встановлений фільтр, з'єднаний з аналоговим підсилювачем, а хвильові параметри датчика, аналогового підсилювача та фільтра узгоджені з вхідним каскадом реєструючого приладу. Пропонований пристрій відрізняється від традиційних пристроїв для графічної реєстрації електричних явищ, одержаних з поверхні тіла пацієнта, що відображають електричну активність його певного органу, тим, що кожний датчик, виконаний, наприклад у вигляді металевого диска чи стрижня, підключений до аналогового підсилювача, що має низькоомний вихід та забезпечений фільтром. Така конструкція дозволяє суттєво зменшити вплив на канал зв'язку електромагнітних хвиль від зовнішніх джерел та з електричної мережі живлення й не використовувати екрановані дроти. 45870 4 Суть пропонованої корисної моделі пояснюється блок-схемою. Пропонований пристрій включає електрокардіограф 1 (ЕК), канал зв'язку - дротові провідники 2 та дванадцять датчиків 3. розташованих на заданих точках тіла пацієнта. Кожен датчик 3 (Д), виконаний у вигляді металевого диску, на якому встановлений, гальванічне з'єднаний з ним аналоговий підсилювач 4 (П), що має низькоомний вихід, а також L-C фільтр (не показаний). Підсилювач 4 виготовлений за гібридною технологією. Хвильові параметри датчика 3, підсилювача 4 та фільтра узгоджені з вхідним каскадом електрокардіографа 1. Окрім того, пропонований пристрій забезпечений схемою компенсації 5 (СК), призначеною для компенсації постійної складової потенціалів на датчиках 3, а також для компенсації впливу змінних складових з мережі живлення; аналоговоцифровий перетворювач 6 (АЦП), призначений для перетворення аналогового сигналу з електрокардіографа 1 у цифровий; передавач 7 (ПУ), призначений для передачі сигналу у цифровій формі до приймального пристрою 8 (ПРУ), наприклад, до приймального пристрою комп'ютера 9 (К), забезпеченого принтером (не показаний). У якості комп'ютера 9 може бути використаний звичайний персональний комп'ютер, наприклад, марки BRAVO 110.06, що має такі характеристики: 2x256Mb DDR 3200; 80Gb 7200 rpm S-ATA; Celeron D 2.8Ghz; GF 6100 on board. Характеристики згаданого комп'ютера опубліковані на сайті: http://city.com.ua/shop/18/37032.html. Пропонований пристрій забезпечений також джерелом постійного струму 10 (Б), наприклад, батареєю, а також компенсаторним датчиком 11 (КД), призначеним для компенсації постійної та змінної складової сигналу, що утворюється під час досліджень на датчиках 3. Пропонований пристрій працює так. Отримували ЕКГ пацієнта. Попередньо пацієнта розташовували горизонтально у теплому приміщенні щоб виключити його охолодження. Дванадцять датчиків 3 встановлювали на обох зап'ястках, обох гомілках, на грудях відповідно до традиційної схеми їх розташування. Включали джерело живлення 10 і запускали пристрій у роботу. При цьому з кожного датчика 3 сигнал надходив до входу аналогового підсилювача 4, встановленого на датчику 3, де він підсилювався. Підсилений сигнал передавався через відповідний L-C фільтр та дротовий провідник 2 до відповідного входу вхідного каскаду електрокардіографа 1. Завдяки узгодженню хвильових параметрів вхідного каскаду електрокардіографа 1 і виходу підсилювача 4, вдалося зменшити вплив змінних складових від побутових приладів та електричної мережі у приміщенні, де проводяться дослідження пацієнта. Сигнал, отриманий електрокардіографом 1 через АЦП 6 передавався до передаючого пристрою 7, з якого він надходив до приймального пристрою 8 комп'ютера 9. У комп'ютері 9 сигнал піддавали математичній обробці і розраховували дані ЕКГ. зокрема часові інтервали та амплітуди Р, Q, R, S, Т і при необхідності роздруковували на принтері. 5 45870 Аналогічно здійснювали отримання векторкардіограми. Пропонований пристрій використовували і для отримання електроенцефалограми (ЕЕГ) пацієнта. На відмінність від отримання ЕКГ під час отримання ЕЕГ були використані аналогові підсилювачі 4 з Комп’ютерна верстка А. Рябко 6 більшим коефіцієнтом підсилення, оскільки електричний опір на ділянках встановлення електродів для ЕЕГ (на поверхні голови) більший за електричний опір ділянок тіла пацієнта, призначених для зняття ЕКГ. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
