Пристрій для реєстрації рельєфу поверхні абразивних інструментів на металевій зв’язці

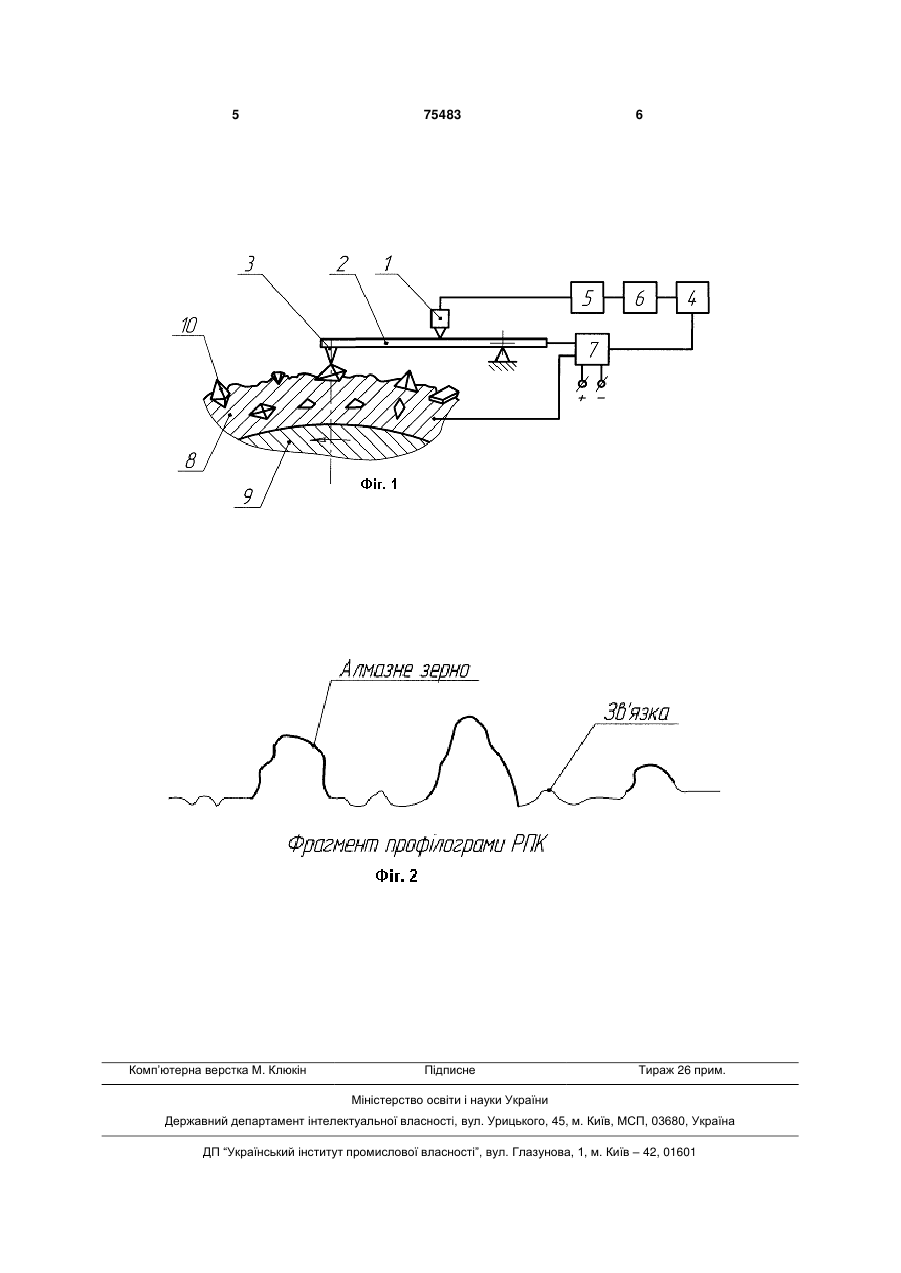

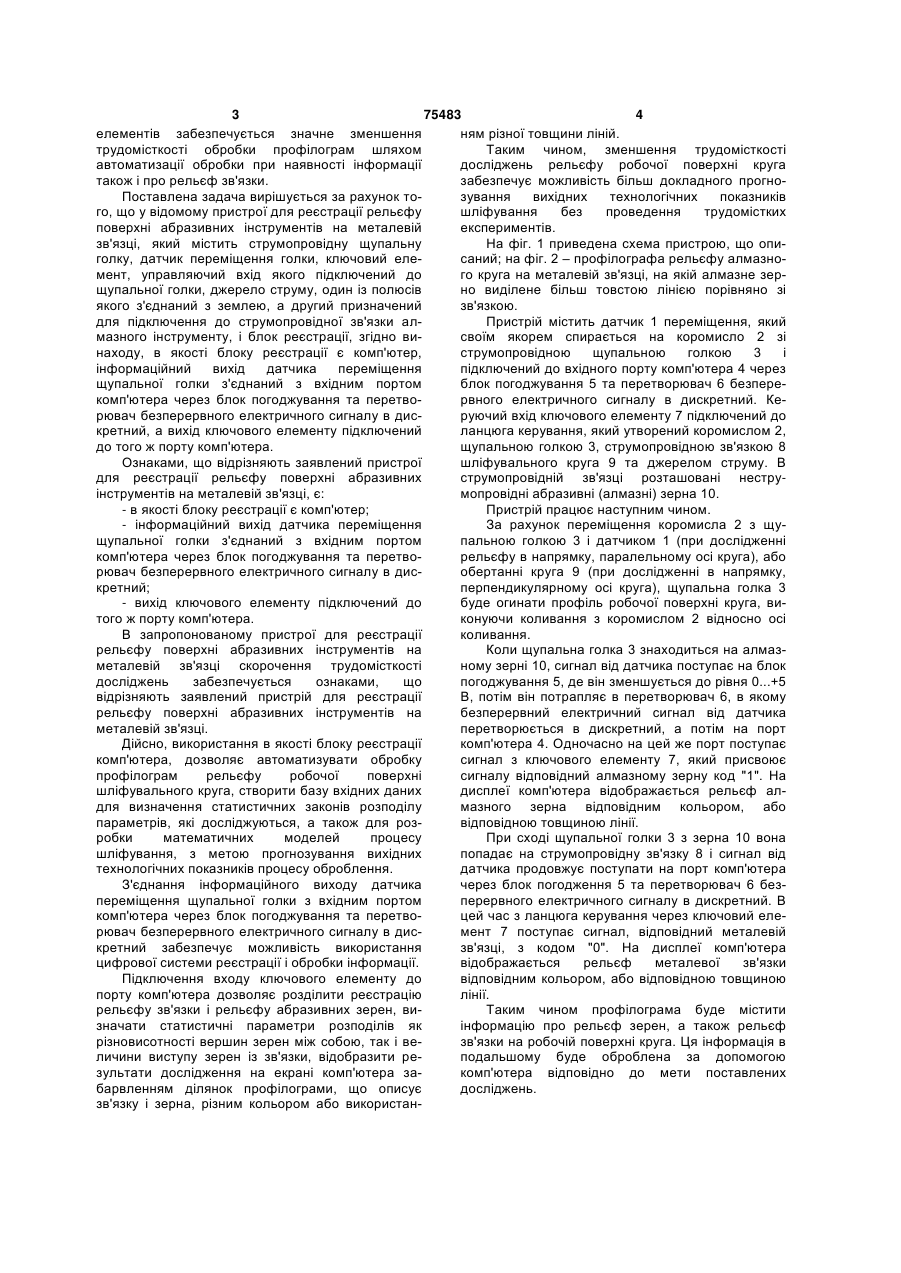

Пристрій для реєстрації рельєфу поверхні абразивних інструментів на металевій зв'язці, що містить струмопровідну щупальну голку, датчик переміщення голки, ключовий елемент, керуючий вхід якого підключений до щупальної голки, джерело струму, один з полюсів якого з'єднаний з землею, а другий призначений для підключення до струмопровідної зв'язки алмазного інструмента, і блок реєстрації, який відрізняється тим, що як блок реєстрації використаний комп'ютер, інформаційний вихід датчика переміщення щупальної голки з'єднаний з вхідним портом комп'ютера через послідовно з’єднані блок погоджування та перетворювач безперервного електричного сигналу в дискретний, а вихід ключового елемента підключений до того ж порту комп'ютера. Винахід відноситься до техніки для вимірювань і призначений для визначення законів розподілу зерен на поверхні абразивних інструментів на металевій зв'язці в радіальному напрямку, в напрямку, перпендикулярному або паралельному осі круга, а також розподілу висоти зерен, на яку вони виступають із зв'язки. Відомий пристрій для реєстрації рельєфу поверхні абразивних інструментів [Рис. 28, Чачин В.Н., Дорофеев В.Д. Профилирование алмазных шлифовальных кругов. - Минск: Наука и техника, 1974, стор. 77-78], що містить струмопровідну щупальну голку, датчик переміщення голки, ключовий елемент, управляючий вхід якого підключений до щупальної голки, джерело струму, один із полюсів якого з'єднаний з землею, а другий призначений для підключення до струмопровідної зв'язки, і блок реєстрації. Підключення виходу ключового елементу до другого входу реєструю чого блоку ускладнює конструкцію пристрою (необхідна додаткова голка для запису), що призводить до зниження надійності роботи, збільшує трудомісткість досліджень за рахунок додаткової обробки профілограми, яка полягає в перенесенні поміток місць розташування зерен на сумарний рельєф. Відомий пристрій для реєстрації рельєфу поверхні абразивних інструментів [Авторское свидетельство СССР №775614 M. Кл. G 01 В 7/34 Устройство для регистрации рельефа поверхности абразивных инструментов. Авторы: П.Г. Матюха и Э.Р. Гафаров. Опубл. 30.10.80. Бюл. №40], що містить струмопровідну щупальну голку, датчик переміщення голки, ключовий елемент, управляючий вхід якого підключений до щупальної голки, джерело струму, один із полюсів якого з'єднаний з землею, а другий призначений для підключення до струмопровідної зв'язки, і блок реєстрації, в якому інформаційний вхід ключового елементу з'єднаний з виходом датчика переміщення голки, а вхід - зі входом блока реєстрації. Недоліком конструкції є відсутність інформації про рельєф зв'язки, а також висока трудомісткість обробки профілограм, яка виконується вручну. В основу винаходу поставлена задача удосконалення пристрою для реєстрації рельєфу поверхні абразивних інструментів на металевій зв'язці, в якому за рахунок нових конструктивних (19) UA (11) 75483 (13) C2 (21) 20040604600 (22) 14.06.2004 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Матюха Петро Григорович, Константинов Сергій Всеволодович, Цокур Віктор Пантелійович, Азарова Наталя Вікторівна, Полтавець Валерій Васильович, Литвиненко Олександр Васильович (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) SU 775614, 30.10.1980 SU 1548661 A1, 07.03.1990 SU 1120159 A, 23.10.1984 SU 1585666 A1, 15.08.1990 EP 1197727 A2, 17.04.2002 DE 2725072 C2, 14.12.1978 DE 2603733, 11.08.1977 3 75483 4 елементів забезпечується значне зменшення ням різної товщини ліній. трудомісткості обробки профілограм шляхом Таким чином, зменшення трудомісткості автоматизації обробки при наявності інформації досліджень рельєфу робочої поверхні круга також і про рельєф зв'язки. забезпечує можливість більш докладного прогноПоставлена задача вирішується за рахунок тозування вихідних технологічних показників го, що у відомому пристрої для реєстрації рельєфу шліфування без проведення трудомістких поверхні абразивних інструментів на металевій експериментів. зв'язці, який містить струмопровідну щупальну На фіг. 1 приведена схема пристрою, що опиголку, датчик переміщення голки, ключовий елесаний; на фіг. 2 – профілографа рельєфу алмазномент, управляючий вхід якого підключений до го круга на металевій зв'язці, на якій алмазне зерщупальної голки, джерело струму, один із полюсів но виділене більш товстою лінією порівняно зі якого з'єднаний з землею, а другий призначений зв'язкою. для підключення до струмопровідної зв'язки алПристрій містить датчик 1 переміщення, який мазного інструменту, і блок реєстрації, згідно висвоїм якорем спирається на коромисло 2 зі находу, в якості блоку реєстрації є комп'ютер, струмопровідною щупальною голкою 3 і інформаційний вихід датчика переміщення підключений до вхідного порту комп'ютера 4 через щупальної голки з'єднаний з вхідним портом блок погоджування 5 та перетворювач 6 безперекомп'ютера через блок погоджування та перетворвного електричного сигналу в дискретний. Керювач безперервного електричного сигналу в дисруючий вхід ключового елементу 7 підключений до кретний, а вихід ключового елементу підключений ланцюга керування, який утворений коромислом 2, до того ж порту комп'ютера. щупальною голкою 3, струмопровідною зв'язкою 8 Ознаками, що відрізняють заявлений пристрої шліфувального круга 9 та джерелом струму. В для реєстрації рельєфу поверхні абразивних струмопровідній зв'язці розташовані неструінструментів на металевій зв'язці, є: мопровідні абразивні (алмазні) зерна 10. - в якості блоку реєстрації є комп'ютер; Пристрій працює наступним чином. - інформаційний вихід датчика переміщення За рахунок переміщення коромисла 2 з щущупальної голки з'єднаний з вхідним портом пальною голкою 3 і датчиком 1 (при дослідженні комп'ютера через блок погоджування та перетворельєфу в напрямку, паралельному осі круга), або рювач безперервного електричного сигналу в дисобертанні круга 9 (при дослідженні в напрямку, кретний; перпендикулярному осі круга), щупальна голка 3 - вихід ключового елементу підключений до буде огинати профіль робочої поверхні круга, витого ж порту комп'ютера. конуючи коливання з коромислом 2 відносно осі В запропонованому пристрої для реєстрації коливання. рельєфу поверхні абразивних інструментів на Коли щупальна голка 3 знаходиться на алмазметалевій зв'язці скорочення трудомісткості ному зерні 10, сигнал від датчика поступає на блок досліджень забезпечується ознаками, що погоджування 5, де він зменшується до рівня 0...+5 відрізняють заявлений пристрій для реєстрації В, потім він потрапляє в перетворювач 6, в якому рельєфу поверхні абразивних інструментів на безперервний електричний сигнал від датчика металевій зв'язці. перетворюється в дискретний, а потім на порт Дійсно, використання в якості блоку реєстрації комп'ютера 4. Одночасно на цей же порт поступає комп'ютера, дозволяє автоматизувати обробку сигнал з ключового елементу 7, який присвоює профілограм рельєфу робочої поверхні сигналу відповідний алмазному зерну код "1". На шліфувального круга, створити базу вхідних даних дисплеї комп'ютера відображається рельєф алдля визначення статистичних законів розподілу мазного зерна відповідним кольором, або параметрів, які досліджуються, а також для розвідповідною товщиною лінії. робки математичних моделей процесу При сході щупальної голки 3 з зерна 10 вона шліфування, з метою прогнозування вихідних попадає на струмопровідну зв'язку 8 і сигнал від технологічних показників процесу оброблення. датчика продовжує поступати на порт комп'ютера З'єднання інформаційного виходу датчика через блок погодження 5 та перетворювач 6 безпереміщення щупальної голки з вхідним портом перервного електричного сигналу в дискретний. В комп'ютера через блок погоджування та перетвоцей час з ланцюга керування через ключовий елерювач безперервного електричного сигналу в дисмент 7 поступає сигнал, відповідний металевій кретний забезпечує можливість використання зв'язці, з кодом "0". На дисплеї комп'ютера цифрової системи реєстрації і обробки інформації. відображається рельєф металевої зв'язки Підключення входу ключового елементу до відповідним кольором, або відповідною товщиною порту комп'ютера дозволяє розділити реєстрацію лінії. рельєфу зв'язки і рельєфу абразивних зерен, виТаким чином профілограма буде містити значати статистичні параметри розподілів як інформацію про рельєф зерен, а також рельєф різновисотності вершин зерен між собою, так і везв'язки на робочій поверхні круга. Ця інформація в личини виступу зерен із зв'язки, відобразити реподальшому буде оброблена за допомогою зультати дослідження на екрані комп'ютера закомп'ютера відповідно до мети поставлених барвленням ділянок профілограми, що описує досліджень. зв'язку і зерна, різним кольором або використан 5 Комп’ютерна верстка М. Клюкін 75483 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
