Грейфер з привідним якорем
Номер патенту: 46047
Опубліковано: 10.12.2009
Автори: Силюк Дмитро Ігорович, Пенчук Валентин Олексійович, Белицький Дмитро Григорович
Формула / Реферат
Грейфер з привідним якорем, що включає в себе дві щелепи і механізм управління ними, а також привідний якірний пристрій, який відрізняється тим, що гвинтова лопать якірного пристрою має два витки (західний та робочий), причому на робочому витку виконані сегментні вирізи, подібні геометрії периметра ковша, привід механізму обертання і занурення якоря забезпечує у кінцевому положенні розташування робочих витків, у плані, симетрично і пропорційно периметру розкриття щелеп, притому параметри гвинтового якоря з вирізаними сегментами узгоджені з параметрами грейферного ковша.
Текст

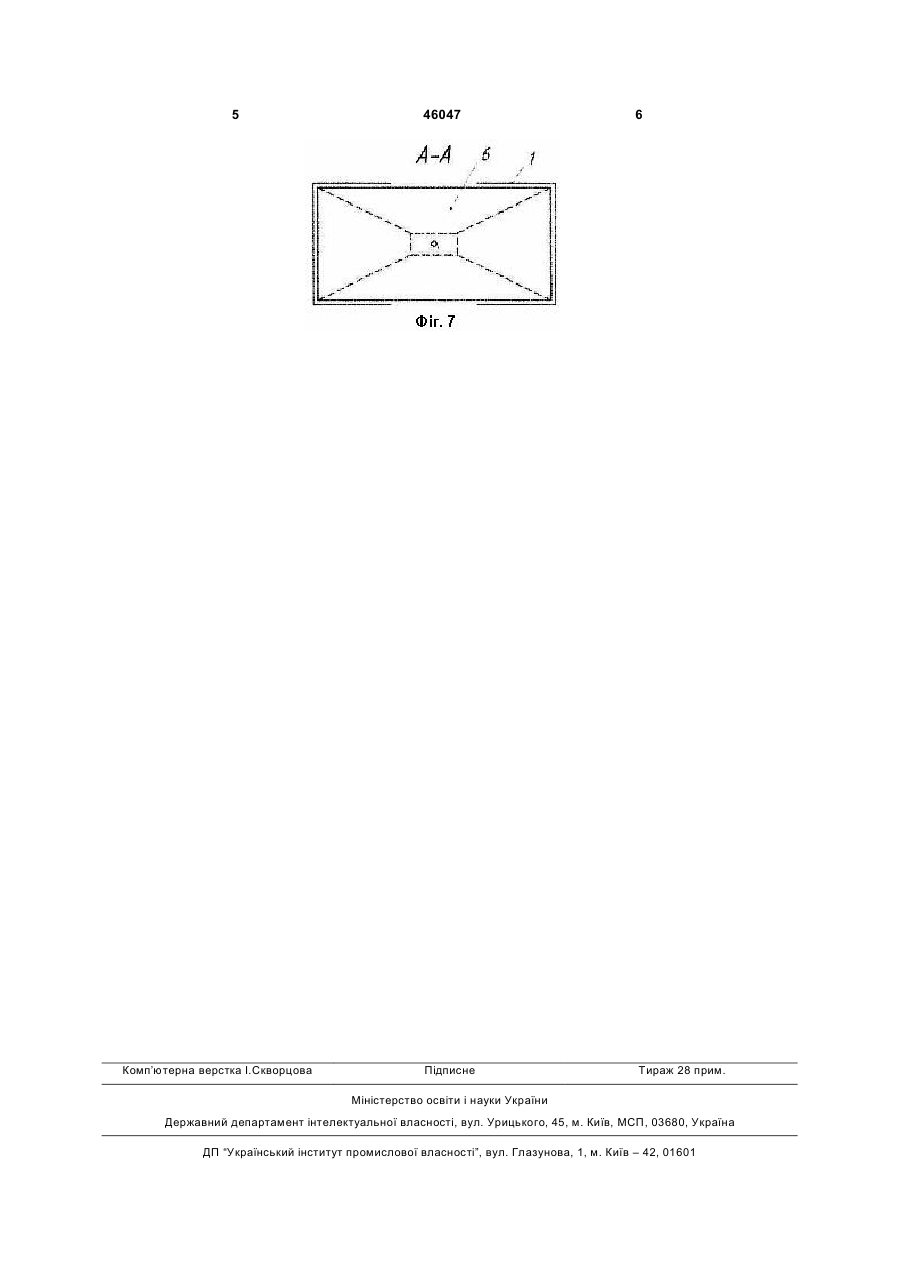

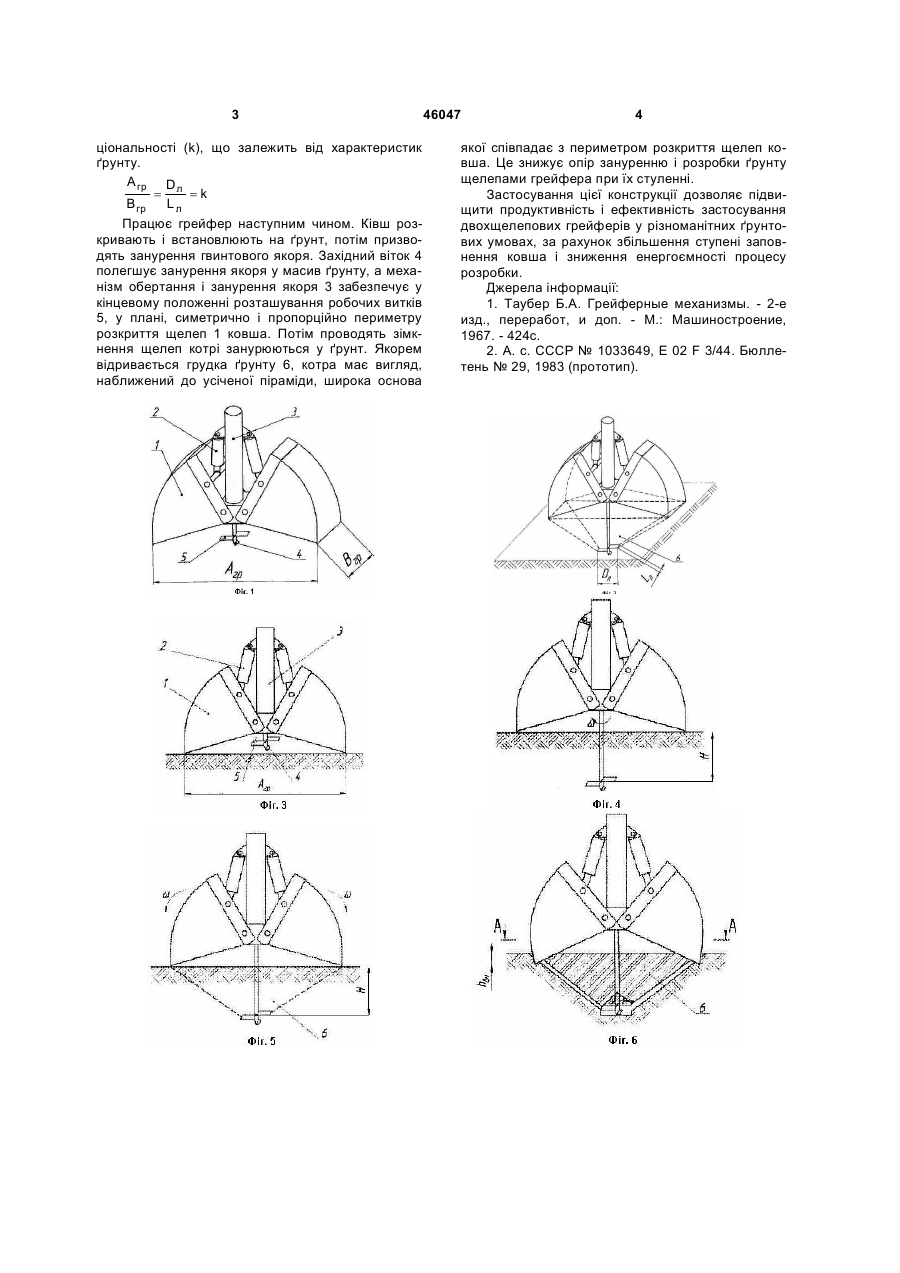

Грейфер з привідним якорем, що включає в себе дві щелепи і механізм управління ними, а 3 ціональності (k), що залежить від характеристик ґрунту. А гр D л = = k В гр Lл Працює грейфер наступним чином. Ківш розкривають і встановлюють на ґрунт, потім призводять занурення гвинтового якоря. Західний віток 4 полегшує занурення якоря у масив ґрунту, а механізм обертання і занурення якоря 3 забезпечує у кінцевому положенні розташування робочих витків 5, у плані, симетрично і пропорційно периметру розкриття щелеп 1 ковша. Потім проводять зімкнення щелеп котрі занурюються у ґрунт. Якорем відривається грудка ґрунту 6, котра має вигляд, наближений до усіченої піраміди, широка основа 46047 4 якої співпадає з периметром розкриття щелеп ковша. Це знижує опір зануренню і розробки ґрунту щелепами грейфера при їх стуленні. Застосування цієї конструкції дозволяє підвищити продуктивність і ефективність застосування двохщелепових грейферів у різноманітних ґрунтових умовах, за рахунок збільшення ступені заповнення ковша і зниження енергоємності процесу розробки. Джерела інформації: 1. Таубер Б.А. Грейферные механизмы. - 2-е изд., переработ, и доп. - М.: Машиностроение, 1967. - 424с. 2. А. с. СССР № 1033649, Е 02 F 3/44. Бюллетень № 29, 1983 (прототип). 5 Комп’ютерна верстка І.Скворцова 46047 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGrab with motor armature
Автори англійськоюPenchuk Valentyn Oleksiiovych, Belytskyi Dmytro Hryhorovych, Syliuk Dmytro Ihorovych
Назва патенту російськоюГрейфер с приводным якорем
Автори російськоюПенчук Валентин Алексеевич, Белицкий Дмитрий Григорьевич, Силюк Дмитрий Игоревич
МПК / Мітки
МПК: E02F 3/42
Мітки: грейфер, привідним, якорем
